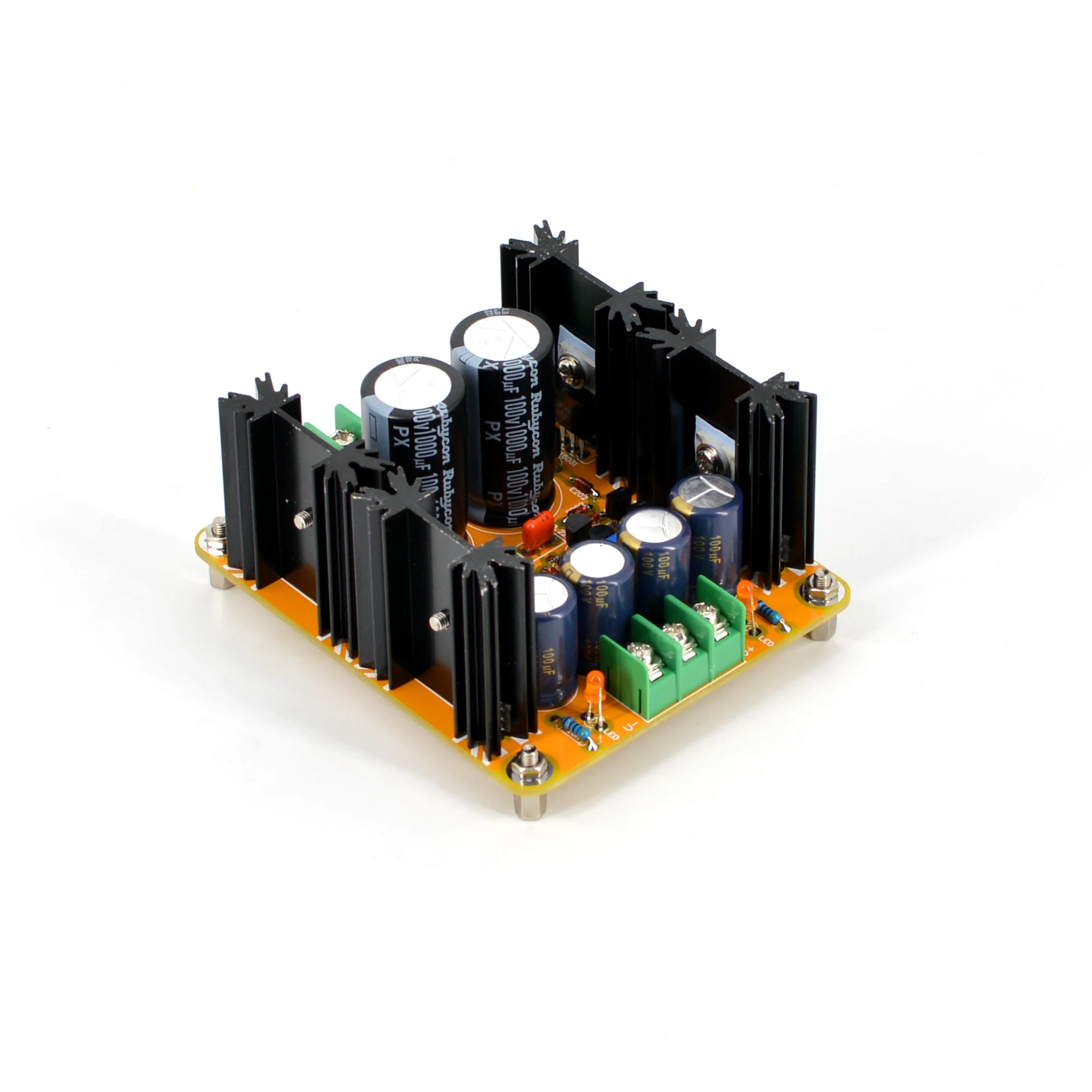

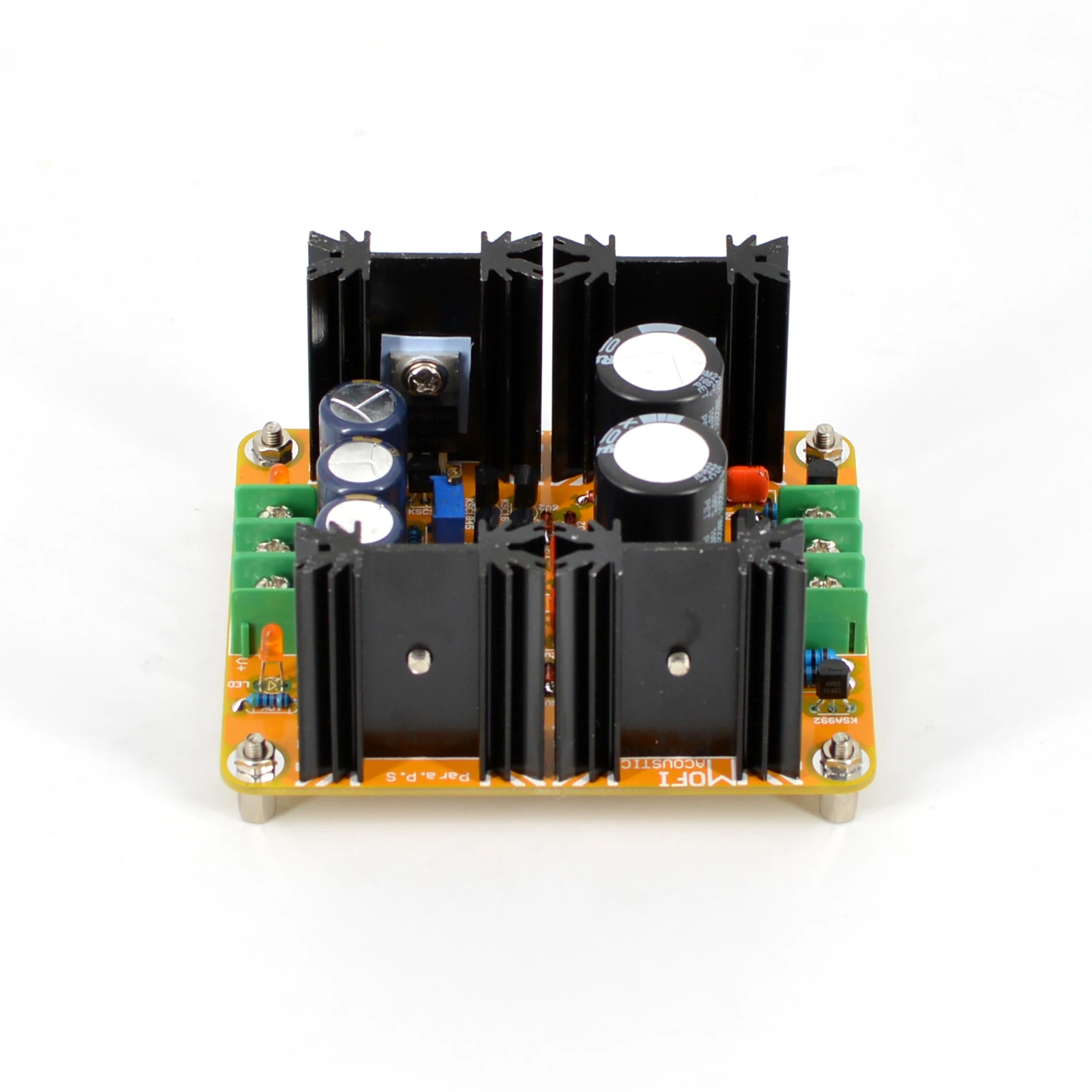

MOFI – Vollständig diskretes, paralleles, geregeltes Netzteil (Dual-Rail ±5 V ~ ±80 V), DIY-KIT und fertige Platine

49,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 6–10 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

DIY-KIT-Projekt
Um dieses Projekt abzuschließen, sind umfassende Kenntnisse in der Elektronik und umfangreiche Erfahrung in Bezug auf Löten und Testen erforderlich.
Aufgrund von Zeitzonen- und Sprachkommunikationsbeschränkungen können wir nur begrenzten technischen Support bieten und Sie müssen Probleme selbst lösen.
Wir stellen keine anderen Informationen als die Produkteinführungseite zur Verfügung.
MOFI – Vollständig diskretes paralleles A-geregeltes Netzteil (Dual Rail ± 5 V bis ± 80 V) DIY-KIT
Vollständig diskrete Topologie
Ein-Durchgangs-, Serienregler-Design.
Es werden keine ICs (integrierte Schaltkreise) verwendet.
Geringes Rauschen, hohe PSRR.
Ein Langschwanz-Paar-Differenzverstärker mit Stromspiegel und Konstantstromquelle bildet die erste Stufe des Fehlerverstärkers.
Die zweite Stufe ist die Spannungsverstärkungsstufe (VAS), ebenfalls mit Konstantstromquellenlast.
Es können integrierte Kühlkörper verwendet werden, die eine Dauerstromversorgung von bis zu 0,3 A ermöglichen
Durch die Verwendung größerer, externer Kühlkörper sind höhere Ströme möglich.
Typische Ausgangsspannungen sind ±5V, ±9V, ±10V, ±12V, ±15V, ±18V, ±24V, ±27V, ±30V, ±36V.±48V, ±60V oder ±80V
Typische Anwendung
Eingangsspannung VAC= (Ausgangsspannung +8)/1,414
Zum Beispiel
±12VDC-AUSGANG
Eingangsspannung VAC=（12+8)/1.414=14.14VAC, Bitte wählen Sie Dual 15VAC
±5VDC-AUS Dual 9VAC-EIN
