2-Kanal-Wege-RS485-zu-RS485-Repeater DM-2212 Photoelektrischer Optokoppler-Isolationskonverter für die Kommunikation in Industriequalität

Produktbeschreibung

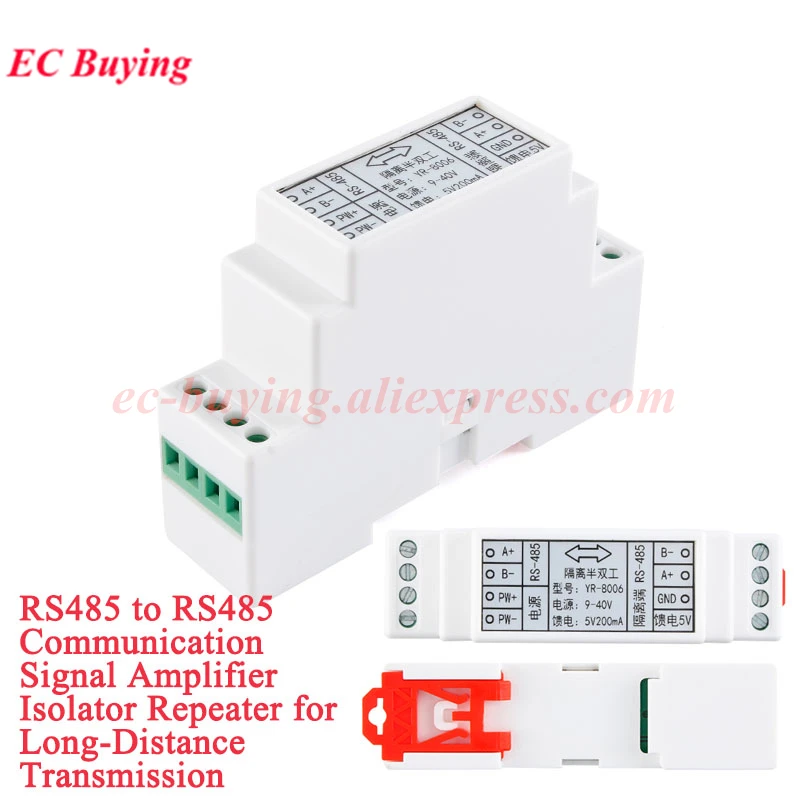

YR-8006, Kommunikation Isolation Repeater, ist ein Gerät zur Signalisolierung, Umwandlung und Übertragung.Es kann eine Signalverstärkung und Isolierung von RS-485 zu RS-485 und RS-485 bis RS-485 erreichen, wodurch eine Datenübertragung über große Entfernungen erreicht und Störungen vermieden werden.Dieses Gerät eignet sich für die industrielle Automatisierungssteuerung, Sicherheitsüberwachung und andere Bereiche und kann die Systemstabilität und Zuverlässigkeit verbessern.Jeder Repeater kann 32 RS-485-Schnittstellengeräte von Punkt zu Mehrpunkt mit einer Datenkommunikationsrate von 300–1100 Bit/s verbinden.Die interne Betriebsanzeige und die Datenflussanzeige können die Fehlersituation anzeigen.Wir stellen Ihnen einen intelligenten Isolationsmechanismus, eine Echtzeiterkennung von Datenfunktionen, eine Beurteilung des Busstatus, eine automatische Isolierung fehlerhafter Busse und Bereitstellung von Fehlerindikationen vor, um den normalen Betrieb anderer Ports sicherzustellen und einen großen Komfort für technisches und technisches Personal bei der Installation und Wartung zu bieten.Dieses Produkt verfügt über ein modulares Design und kann zur Verwendung kombiniert werden.Es wird mit einer standardmäßigen 35-mm-DIN-Schiene mit abnehmbaren Anschlüssen, geringer Größe und geringem Gewicht installiert, was viel Platz und Zeit für die Installation vor Ort sparen kann.
1.2 Wichtigste technische Parameter
Arbeitsstromversorgung: DC9-40V (Schaltnetzteil) Stromverbrauch ≤ 1W
Eingang/Ausgang: RS-485-zu-RS485-Schnittstelle
Kommunikationsgeschwindigkeit: 1200-115200 Bit/s
RS485-Schnittstelle: Schließen Sie 32 Geräte an, mehr als 32 Geräte erfordern einen zusätzlichen Repeater.
Kommunikationsentfernung: 9600 Bit/s, mit Twisted-Pair, Kommunikationsentfernung 1200 Meter
Verwenden Sie bei 115200 Bit/s Twisted Pair mit einer Kommunikationsentfernung von 5.000 Metern
Magnetische Optokoppler-Isolation: Isolationsspannung 1500 V (unter Verwendung einer bekannten heimischen Marke, Jinshengyang-Isolationsnetzteil)

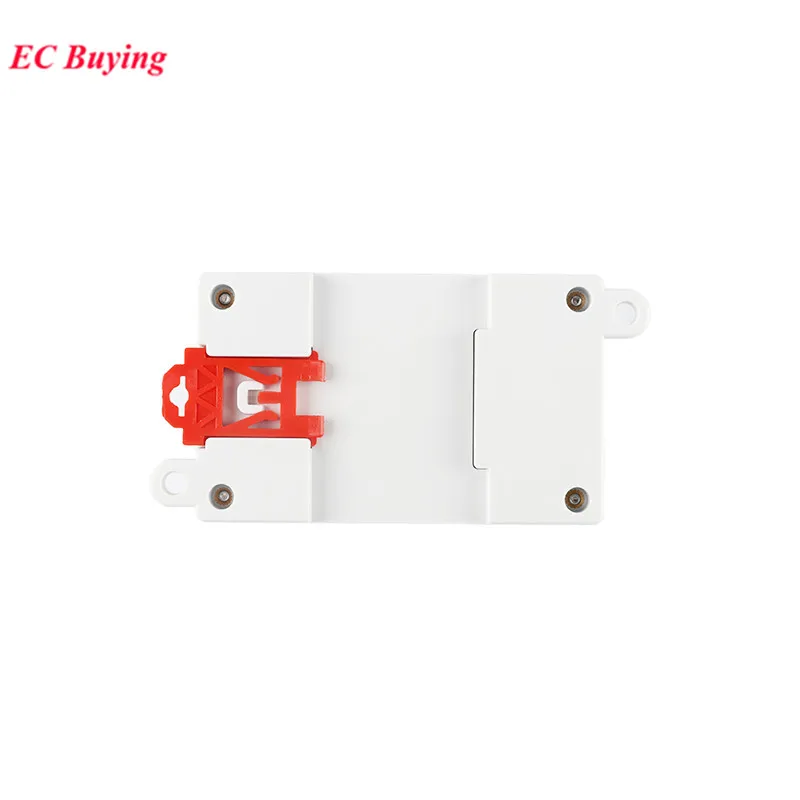

Installationsmethode: DIN-Standard-35-mm-Führungsschieneninstallation für platzsparende dünne 17,5-mm-Geräte
Arbeitsmodus: Asynchroner Halbduplex (RS-485 bidirektionale Kommunikation)
Betriebsumgebung: Umgebungstemperatur: -20~50℃; Relative Luftfeuchtigkeit: ≤ 85 % relative Luftfeuchtigkeit; Vermeiden Sie starke, korrosive Gase.
Schutzstufe: 600 W Blitzüberspannungsschutz pro Leitung für RS-485-Schnittstelle, +/-15 kV ESD-Schutz
Produktabmessungen: 92 mm lang, 24 mm breit, 59 mm.
Bei der Verwendung von Kommunikationsisolationsrelais sollten folgende Vorsichtsmaßnahmen getroffen werden
1.Bestätigen Sie die richtige Verbindung zwischen dem Isolator und dem Gerät.
2.Stellen Sie sicher, dass die Versorgungsspannung den Anforderungen des Isolators entspricht.
3.Vermeiden Sie übermäßig hohe Signalamplitude, um eine Beeinträchtigung des Isolationseffekts zu vermeiden.
4.Wählen Sie die entsprechende Baudrate und das entsprechende Datenformat aus, um eine stabile Kommunikation sicherzustellen.
5.Verhindern Sie, dass Umgebungsfaktoren wie statische Störungen und Blitzschläge die Ausrüstung beeinträchtigen.

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Modellnummer

DM-2212 / Communication Converter YR-8006 / RS485 Repeater

ist kundenspezifisch

Ja
