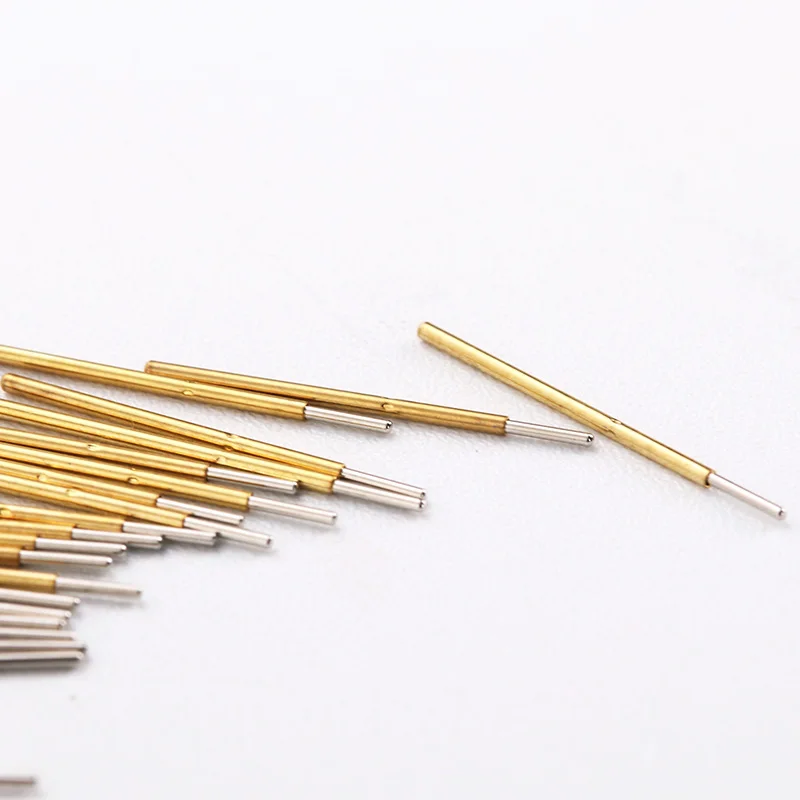

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1

10,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 7–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Technische Daten
(Übergang: 1 cm = 10 mm = 0,39 Zoll)
Produktname: TY/FCT Federprüfsonde der P50-Serie mit vernickeltem Spitze
Modellnummer:P50-A2/P50-B1/P50-D2/P50-E2/P50-E3/P50-F1/P50-G2/P50-H2/P50-H3/P50-J1/P50-LM2/P50-Q1/P50-Q2/P50-Q2/P50-T2
Farbe: Gold + Silber
Gesamtlänge: 16,35 mm/16,55 mm
Laufdurchmesser: 0,68 mm
Spitzenstil: Wie in der Maßzeichnung gezeigt
Spitzendurchmesser: 0,48 mm
Oberfläche im Spitzenstil: Vernickelt
Material des Spitzens: Messing/Kupfer
Arbeitshub: 3,35 mm oder 3,55 mm
Federkraft am Arbeitshub: ca. 75 g
Lochbohrdurchmesser: 0,90 mm
Gitter: 1,27 mm
Aktuelle Belastbarkeit / Nennstrom: 1A
Kontaktwiderstand: 50 mOhm
Unterstützt verschiedene Federanpassungen: 20 g/40 g/120 g und so weiter
Für eine individuelle Anpassung kontaktieren Sie uns bitte.
Packungsinhalt

Produktdetails in Bildern

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 1

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 2

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 3

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 4

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 5

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 6

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 7

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 8

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 9

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 10

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 11

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 12

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 13

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 14

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 15

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 16

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 17

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 18

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 19

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 20

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 21

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 22

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 23

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 24

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 25

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 26

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 27

P50 Serie Vernickelte Messing-Federprüfspitze Teststift Pogo-Pin Elektrische Prüfnadel ICT FCT PCB-Testwerkzeug P50-B P50-B1 – Detail 28

Produkteigenschaften

Markenname: NONE
Heimwerkerbedarf: elektrisch
Ursprung: CN (Herkunft)
Modellnummer: P50-A2/B1/D2/D3/E2/E3/F1//G2/H2/H3/J1/LM2/Q1/Q2/T2
Artikeltyp: Pins
Hochbetriebenes Chemikalienunternehmen: Keine
Zertifizierung: CE
ist kundenspezifisch: Ja
Product name: P50 series nickel plated tip ICT/FCT spring test probe
Model number: P50-A2/P50-B1/P50-D2/P50-D3/P50-E2/P50-E3
Model number: P50-F1/P50-G2/P50-H2/P50-H3/P50-J1/P50-LM2/P50-Q1/P50-Q2/P50-T2
Color: Gold+Silver
Total length: 16.35mm/16.55mm
Barrel diameter: 0.68mm
Tip style: As shown in the dimensional drawing
Plunger/tip diameter: 0.48mm/0.90mm/1.20mm
Tip style surface: Nickel plating
Tip style material: Brass/Copper
Working stroke: 3.35mm or 3.55mm
Spring force at working stroke: About 75g
Hole drilling diameter: 0.90mm
Grid: 1.27mm
Current load capacity / rated current: 1A
Contact resistance: 50mOhm
Support different spring force customization: 20g/40g/120g and so on

Artikelnummer: 1005003501730262
