MOFI-Naim-323-Fully Diskrete Phono Verstärker (MC) RIAA-DIY KIT

50,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

DIY-KIT-Projekt
Um dieses Projekt abzuschließen, sind umfassende Kenntnisse in der Elektronik und umfangreiche Erfahrung in Bezug auf Löten und Testen erforderlich.
Aufgrund von Zeitzonen- und Sprachkommunikationsbeschränkungen können wir nur begrenzten technischen Support bieten und Sie müssen Probleme selbst lösen.
Wir stellen keine anderen Informationen als die Produkteinführungseite zur Verfügung.
MOFI-Naim-323-Vollständig diskreter Phono-Verstärker (MC)) DIY KIT Projekt
Es basiert auf der Kernschaltung des Naim 323 Phono-Vorverstärkers.
Technische Highlights
Zweistufiger Abwärtswandler-Filter, zwei Tiefpassfilter (mit einer Eckfrequenz von 1,6 Hz verhindern, dass Stromrauschen in den Verstärker eingebracht wird).Sorgen Sie für eine reinere Stromversorgung (in der Nähe der Batterie).
Die Spannungsversorgung verwendet MOSFET als Durchgangstransistoren, die die Klangeigenschaften einer Röhre haben, aber das Gleichrichtungs- und Regulierungsrauschen unterdrücken.
Die Spannungs-Softstart-Funktion ist enthalten, die etwa 5 Sekunden benötigt, um die vorgesehene Spannung zu erreichen.
All-in-One-Design, Einpunkt-Erdung, Erdungswiderstand liegt nahe am Widerstandswert von 0,02 Ohm, geräuscharmes Design.
Kostengünstigerer Schallmodifikationsplan
Vollständig diskreter Verstärker.
Die Eingangsstufe verwendet 5 rauscharme Transistoren parallel
Leiterplattengröße: 132x102x1,6mm 1oz Cu, HASL mit Blei.

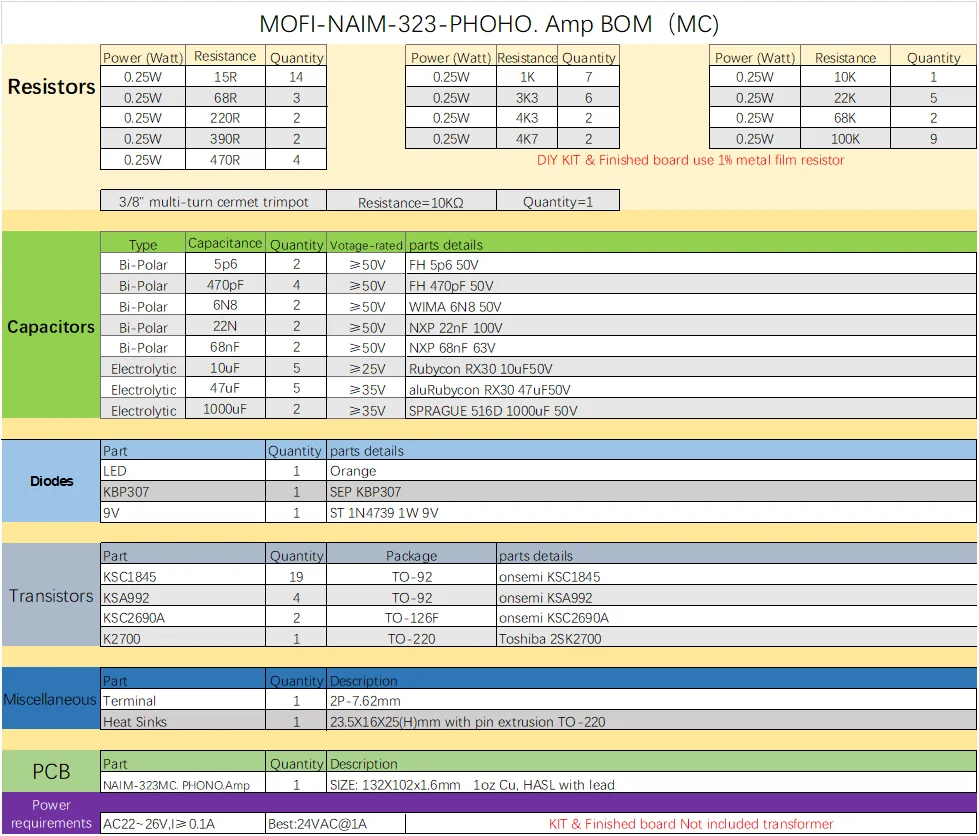

Produktkonfiguration
DIY-Kit: Enthält die Platine und die auf der Platine benötigten Komponenten, jedoch nicht den Leistungstransformator.

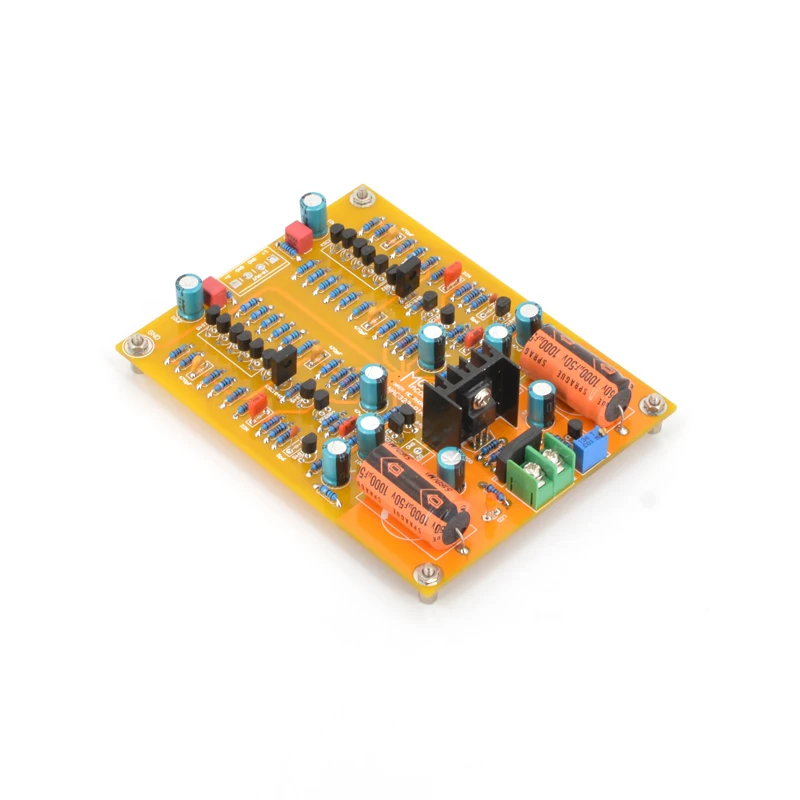

Fertiges Board: Basierend auf dem bewährten Board des Standardversion-Kits haben wir die Spannung aller wichtigen Punkte überprüft und den Signalgenerator und das Oszilloskop zur doppelten Überprüfung der analogen Wellenform verwendet.Wir werden dieses Board nicht für Hörtests verwenden.
Alle fertigen Leiterplatten werden sorgfältig von Hand gelötet und vollständig getestet, sodass der Preis höher und die Kostenleistung geringer ist.Preissensiblen Verbrauchern, die aber über DIY-Fähigkeiten verfügen, wird empfohlen, das Kit zu wählen.

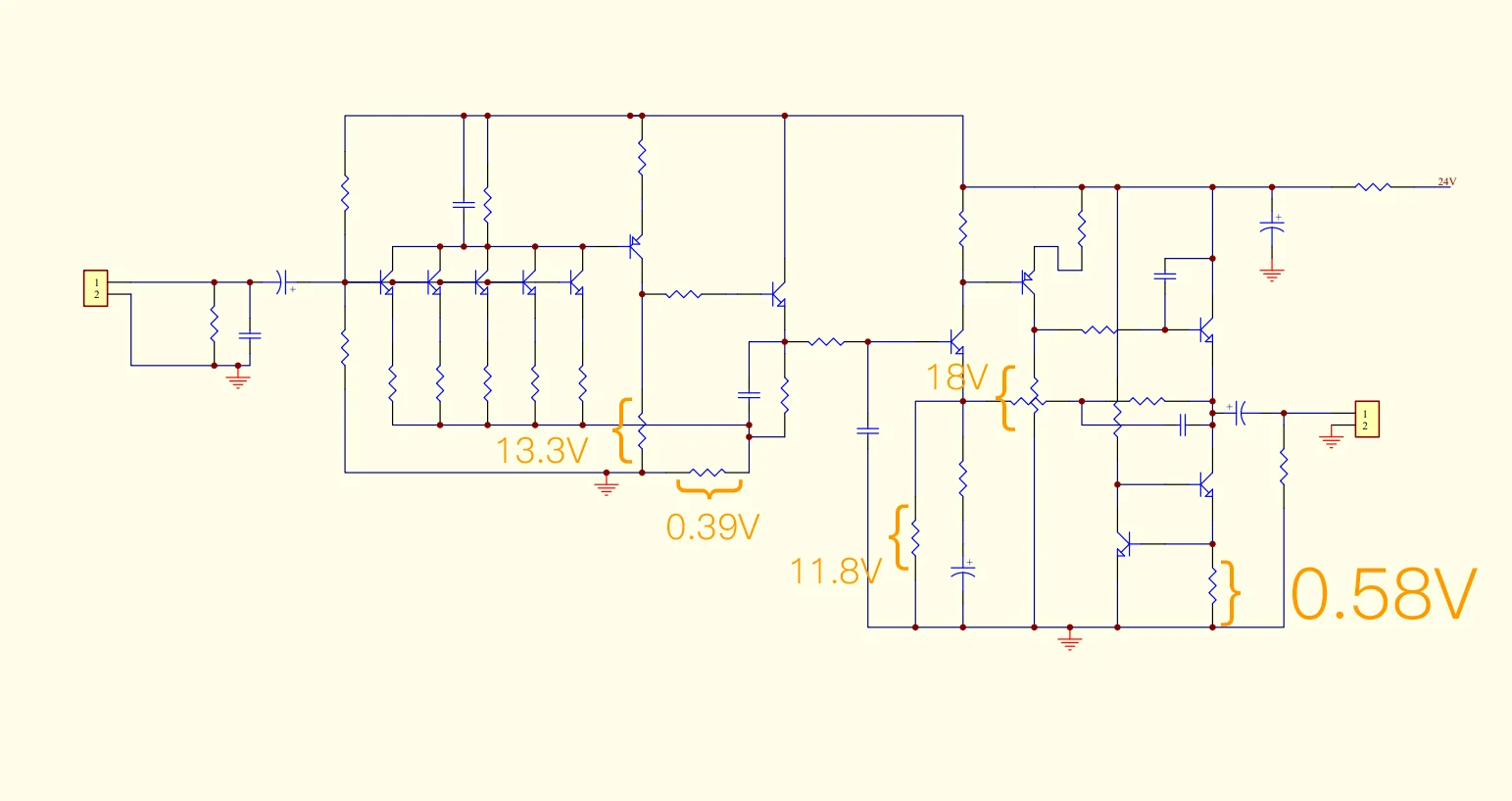

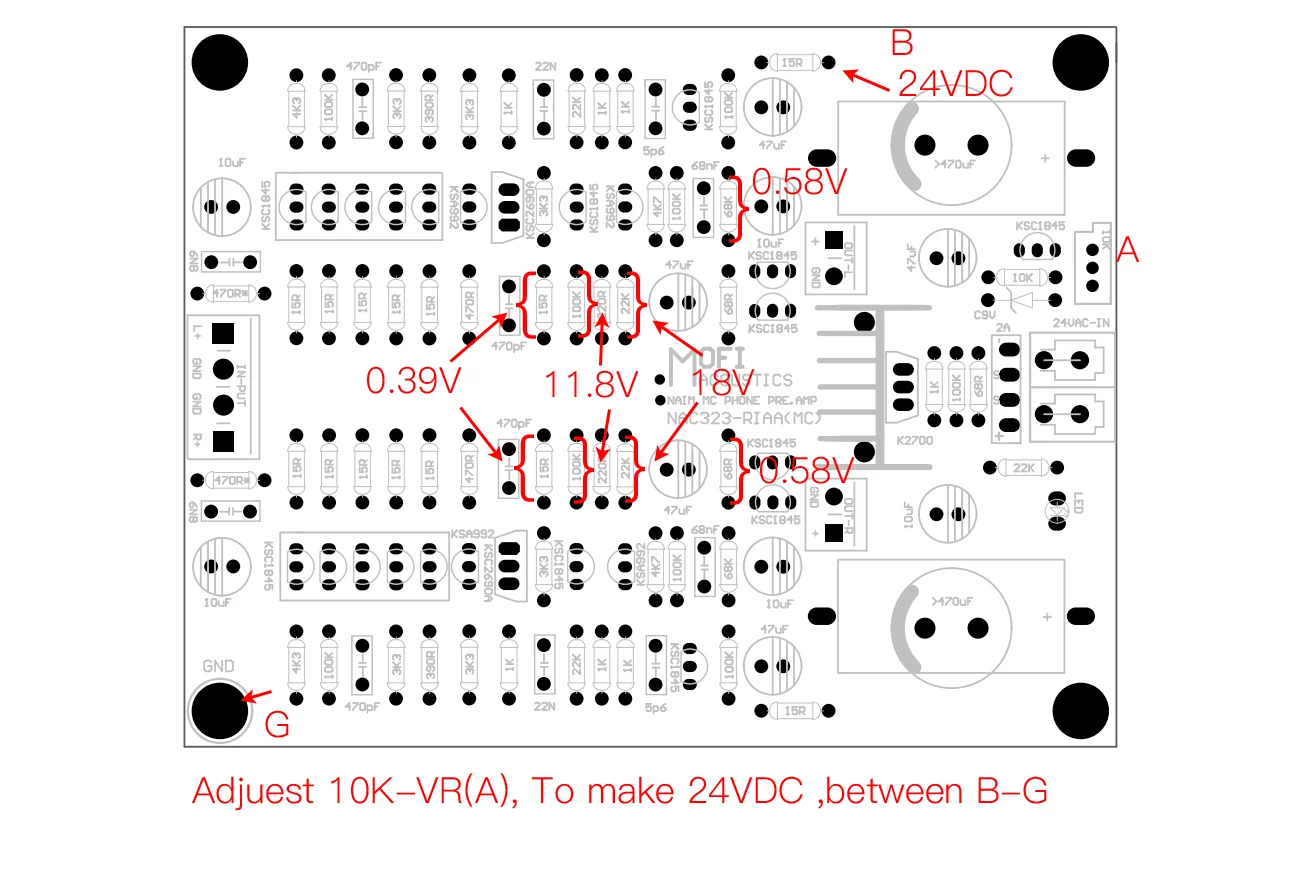

Schema und wichtigster Punkt des Debuggens
