MOFI-T-Phonum 2MM/MC Phono-Verstärker RIAA – DIY KIT

49,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Informationen zur Materialaktualisierung
Ab dem 3. Dezember 2024 wird JRC5534D auf TI NE5534 aktualisiert
DIY-KIT-Projekt
Um dieses Projekt abzuschließen, sind umfassende Kenntnisse in der Elektronik und umfangreiche Erfahrung in Bezug auf Löten und Testen erforderlich.
Aufgrund von Zeitzonen- und Sprachkommunikationsbeschränkungen können wir nur begrenzten technischen Support bieten und Sie müssen Probleme selbst lösen.
Wir stellen keine anderen Informationen als die Produkteinführungseite zur Verfügung.
MOFI-Shiratori MM/MC Phono Amplofier RIAA-Projekt
Technische Highlights
1、 Die Schaltung verwendet ein spezielles zweistufiges RIAA-Entzerrungsnetzwerk, eines aktive und eines passive, das die Probleme der Genauigkeit, des Rauschens und der Eingangsdynamik, die typischerweise bei herkömmlichen aktiven oder passiven Netzwerken auftreten, effektiv löst.
2、 Einige DIP-Schalter auf der Platine ermöglichen die Einstellung der Verstärkung (MM- und MC-Modi), der Eingangskapazität (zur Optimierung der Schnittstelle der MM-Köpfe) und des Eingangswiderstands (für die MC-Köpfe).
3、 Die Schaltung verwendet insgesamt vier einzelne Operationsverstärker für Audioanwendungen, zwei für jeden Kanal.
4、 Das zweistufige RIAA-Netzwerk hat eine niedrige Impedanz, um thermisches Rauschen zu minimieren.
5、 Dies wird durch den ersten Operationsverstärker angetrieben, der auch einen erheblichen Teil der Gesamtverstärkung liefert.Der zweite Operationsverstärker sorgt für die verbleibende erforderliche Verstärkung, die je nach Ausgangspegel der verwendeten Tonabnehmer angepasst werden kann.

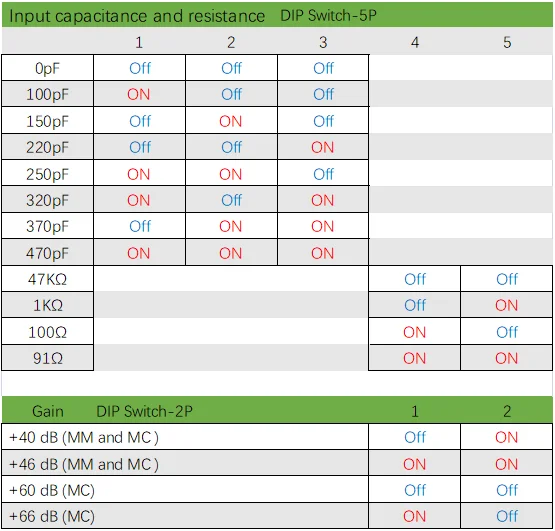

6、 Die DIP-Schalter können in verschiedenen Kombinationen aktiviert werden, um 4 Verstärkungswerte, 8 Kapazitätswerte und 4 Eingangswiderstandswerte zu erhalten.

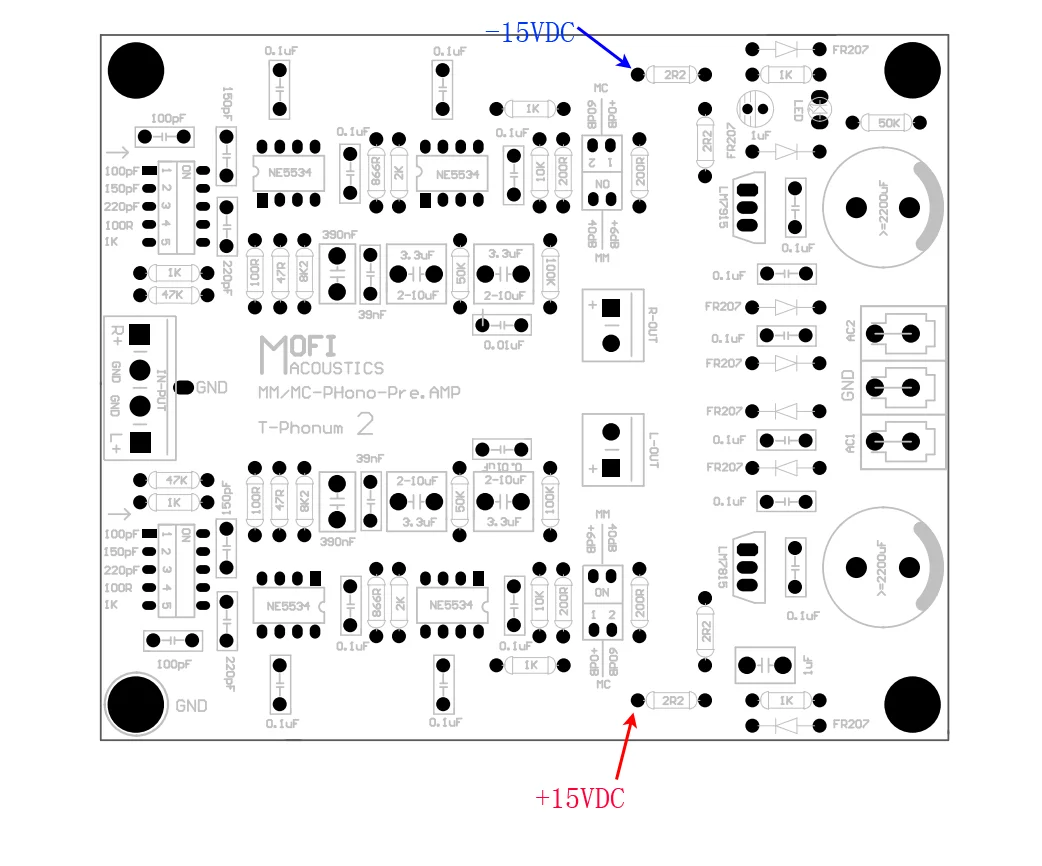

7、 Leiterplattengröße: 100x120x1,6mm 1oz Cu, HASL mit Blei.
Produktkonfiguration

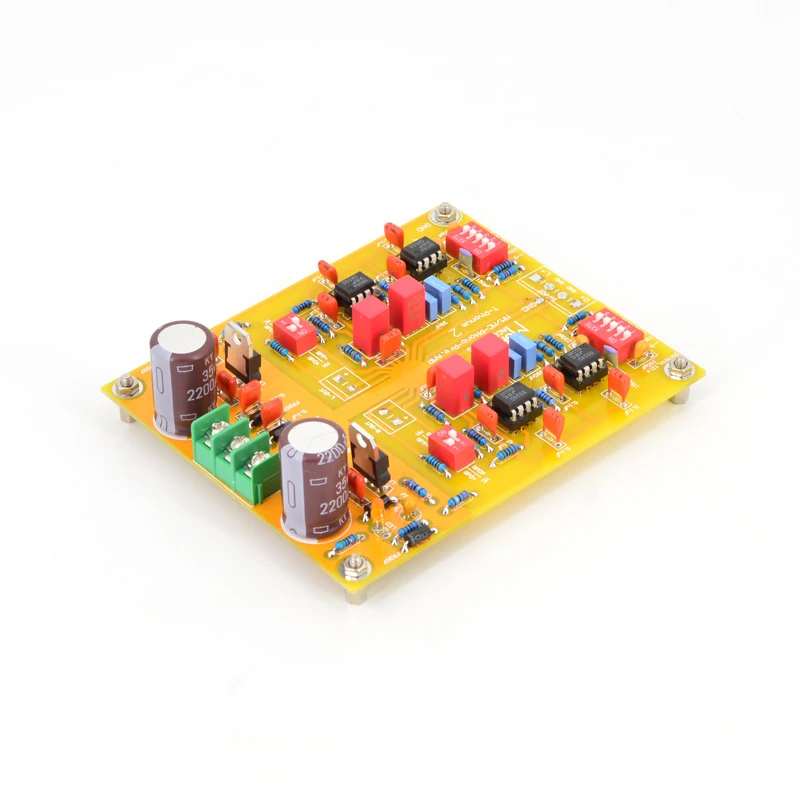

DIY-Kit: Enthält die Platine und die auf der Platine benötigten Komponenten, jedoch nicht den Leistungstransformator.
Fertiges Board: Basierend auf dem bewährten Board des Standardversion-Kits haben wir die Spannung aller wichtigen Punkte überprüft und den Signalgenerator und das Oszilloskop zur doppelten Überprüfung der analogen Wellenform verwendet.Wir werden dieses Board nicht für Hörtests verwenden.
Alle fertigen Leiterplatten werden sorgfältig von Hand gelötet und vollständig getestet, sodass der Preis höher und die Kostenleistung geringer ist.Preissensiblen Verbrauchern, die aber über DIY-Fähigkeiten verfügen, wird empfohlen, das Kit zu wählen.
Schema und wichtigster Punkt des Debuggens
