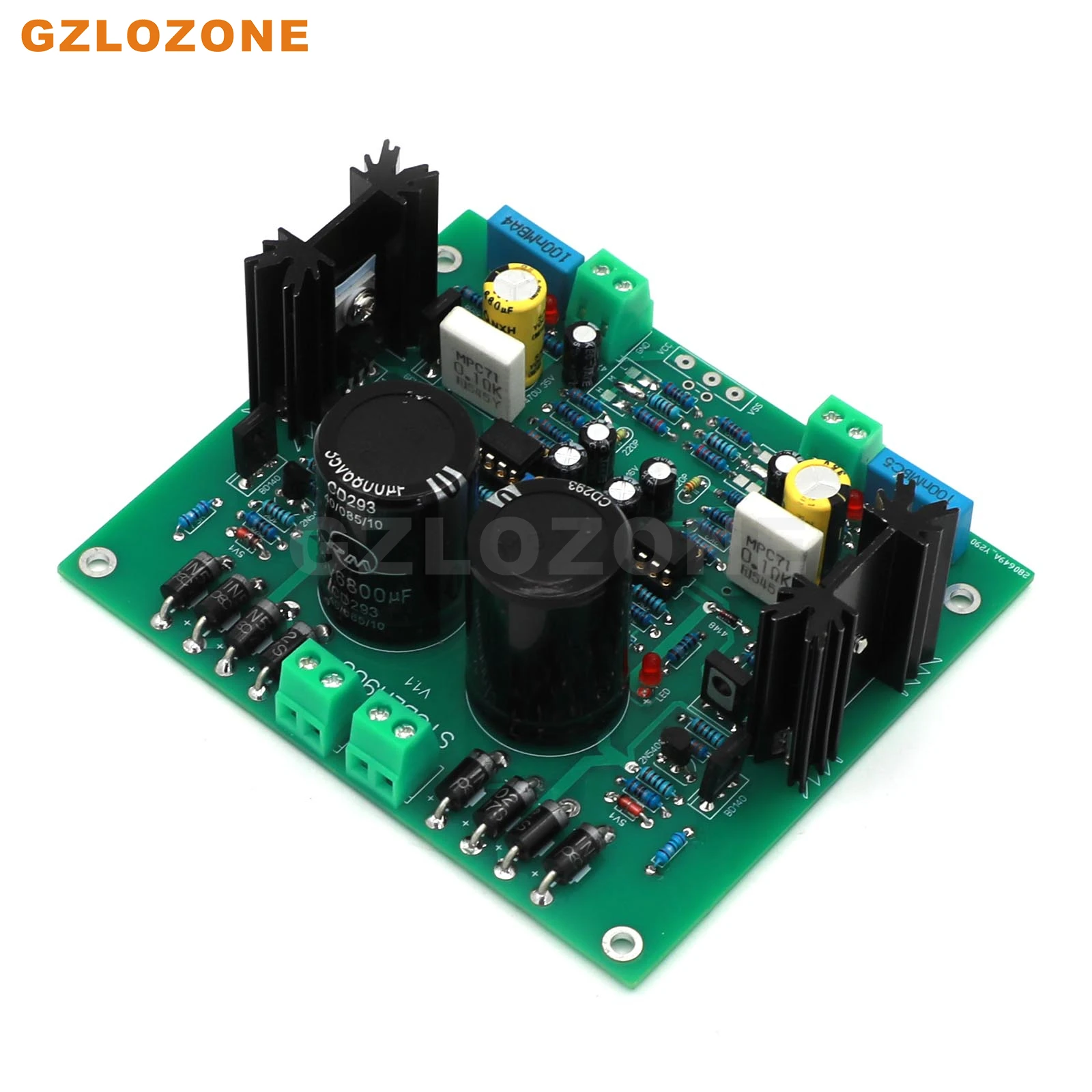

STUDER 900 Schaltkreis 2-Wege-Stromversorgung Fertigplatine für Vorverstärker/DAC DC 5-24V

Produktbeschreibung

Einleitung
Der Schaltkreis dieses Produkts basiert auf dem schweizerischen STUDER-Stromkreis.Dieses lineare Netzteil zeichnet sich durch extrem geringe Rauschentwicklung aus. Dank der hervorragenden Verdrahtung und der hochwertigen linearen Bauelemente ist die Ausgangsgenauigkeit sehr hoch, die Restwelligkeit ist extrem gering, und das tatsächliche Hörerlebnis ist besser als bei den meisten Class-A-Netzteilen.
Der maximale Strom, den dieses Gerät aufnehmen kann, beträgt 2,5 A.Wenn Ihr Gerät einen Stromverbrauch von mehr als 2,5 A aufweist, kann es nicht gestartet werden.Bitte beachten Sie die Anwendungssituation.Es ist nur für gängige Vorverstärker und DAC-Decoder geeignet, die einen Stromverbrauch von unter 2,5 A haben.
Die verwendeten Materialien sind sehr hochwertig: eine schnelle Schottky-Gleichrichterdiode mit geringem Spannungsabfall und einer Ausgangsleistung von 5 A, ein ON-Tube King 15034 Ausgangsverstärker, ein TL072 Dual-Operationsverstärker und ein RM 6800uF Hauptfilterkondensator.Integriertes Leiterplattendesign mit Ausgangsüberstrom- und Überlastschutzfunktion zur Verbesserung der Sicherheit der Stromversorgung.
Gebrauchsanweisung: Auf der Leiterplatte befinden sich drei Einstellpositionen für die Spannung, nämlich: H (DC 20 V–28 V), M (DC 12–18 V), L (5–9 V).Nachdem Sie die Stufe eingestellt haben, passen Sie den einstellbaren Widerstand auf der Leiterplatte so fein ab, dass ein präzises Ergebnis erzielt wird.Der entsprechende Widerstand von H beträgt 33K, der entsprechende Widerstand von M liegt zwischen 12-18K (je größer der Widerstand, desto höher die Spannung, aber die niedrigste Spannung wird erhöht), der entsprechende Widerstand von L liegt zwischen 3K3-6K8.Sie können den entsprechenden Widerstandswert an Ihre tatsächliche Situation anpassen.
Dies sind zwei unabhängige Spannungsausgänge.Wenn Sie eine Ausgangsspannung mit positivem und negativem Wert erzeugen möchten, können Sie die beiden Massepunkte in der Mitte der Leiterplatte miteinander verbinden und dann die positive Spannung über VCC ausgeben, wobei GND mit der Masse verbunden ist, und die negative Spannung über VSS ausgeben.Sehr einfach.
PCB-Größe: 102 mm * 118 mm.
HINWEIS: ◆ Fertige Platte ---- Alle Teile wurden verschweißt und sind in Ordnung geprüft worden.
