30-poliger 40-poliger USB-Typ-C-DP-zu-EDP-Treiber platinen signal 2k 4k 60Hz 165Hz 144Hz 240Hz LCD-Bildschirm Notebook-Koaxialkabel

Produktbeschreibung

Dp typ-c edp treiber platine handys computer lcd projektions bildschirm umwandlung 2k 165hz 240hz 4k 60hz für 30pin 40pin mobile laptop lcd display
Nur unterstützen edp signal ausgang
Lvds wird nicht unterstützt
Auswahl der Version
Einzige Bord:Einzelne Laufwerks platine (beinhaltet nicht koaxiales edp Kabel gleiche Richtung)
Board w 40pin Kabel:Laufwerks platine 0,5mm Abstand 40-poliges Kabel zu 0,5mm Abstand 40-poligem KabelFür 40pin bildschirm
Board w 30pin Kabel:Laufwerks platine 0,5mm Abstand 40-poliges Kabel zu 0,5mm Abstand 30-poliges Kabel für 30-poligen Bildschirm
Hinweis
Dp und tyce können nur ein Signal wählen, und das gleichzeitige Umschalten führt zu einem Fehler.
Bildschirm größer als 15w, der 17 Zoll ist, kann 12v Adapter mit Strom versorgt werden.
Kabel unterstützt nur Koaxialkabel mit 0,5mm 40-poliger gleicher Richtung
Unterstützung Standard-Edp-Bildschirm, 2k 165hz 2,5 k 240hz 4k 60hz, 17,3 Zoll unten können funktionieren
Nicht unterstützt industrielle Bildschirme wie lvds mipi rgb und TL134GDXP01-00C und MNE208ZA1-3 sind TV160DKT-NH0, L134GDXP04-00C, TL142GDXP01-00C
Eine Funktions beschreibung
1. im Ausgangs zustand des Produkts, legen Sie das Datenkabel und starten Sie das Produkt. Die Standard helligkeit der Hintergrund beleuchtung beträgt 50% (< 1s), wenn das Produkt beginnt, und das Standards ignal istTyp-c 3,2 (kurz Blitz). Drücken Sie erneut, um zurück zum Blitz 4 Signal zu wechseln, das Signal ist eine von zwei Möglichkeiten, ein Schlüsselsc halter.
2. Entfernen Sie das edp-Kabel nicht, während das Gerät live ist. Andernfalls kann der Bildschirm beschädigt werden. Wenn Sie das Kabel entfernen möchten, müssen Sie zuerst abschalten, um alle Anschlüsse zu entfernen, und schließlich das EDP-Kabel trennen.
3. edp40 koaxialer Signal ausgang, dp-Port-Unterstützung 4k 120hz, abwärts kompatibel, Thunder 4-Schnittstellenunterstützung 4k 60hz, 2,5 k 165hz, abwärts kompatibel.
B: Leistungs parameter
1. Funktions spannung 5V/qc15V-Protokoll, kompatibel mit USB-Typ-C pd3.0/3.1, automatische Identifizierung der Schnelllade-Protokoll funktionen des Ladegeräts, Unterstützung 100-W-QC-Protokoll-Ladegerät; Strom 2 ~ 5a.
2. TYPE-C ist die Leistungs aufnahme, unterstützt das qc-Protokoll, dp/thunderbolt 4 ist der Signale ingang und edp40 ist der Signal ausgang. Es kann 40p bis 30p Schirm draht umwandlung stützen (2lan für 30pin und 4lan für 40pin). Die Standard-Hintergrund beleuchtungs spannung beträgt 12V und die Antriebs logik spannung 3,3 V.

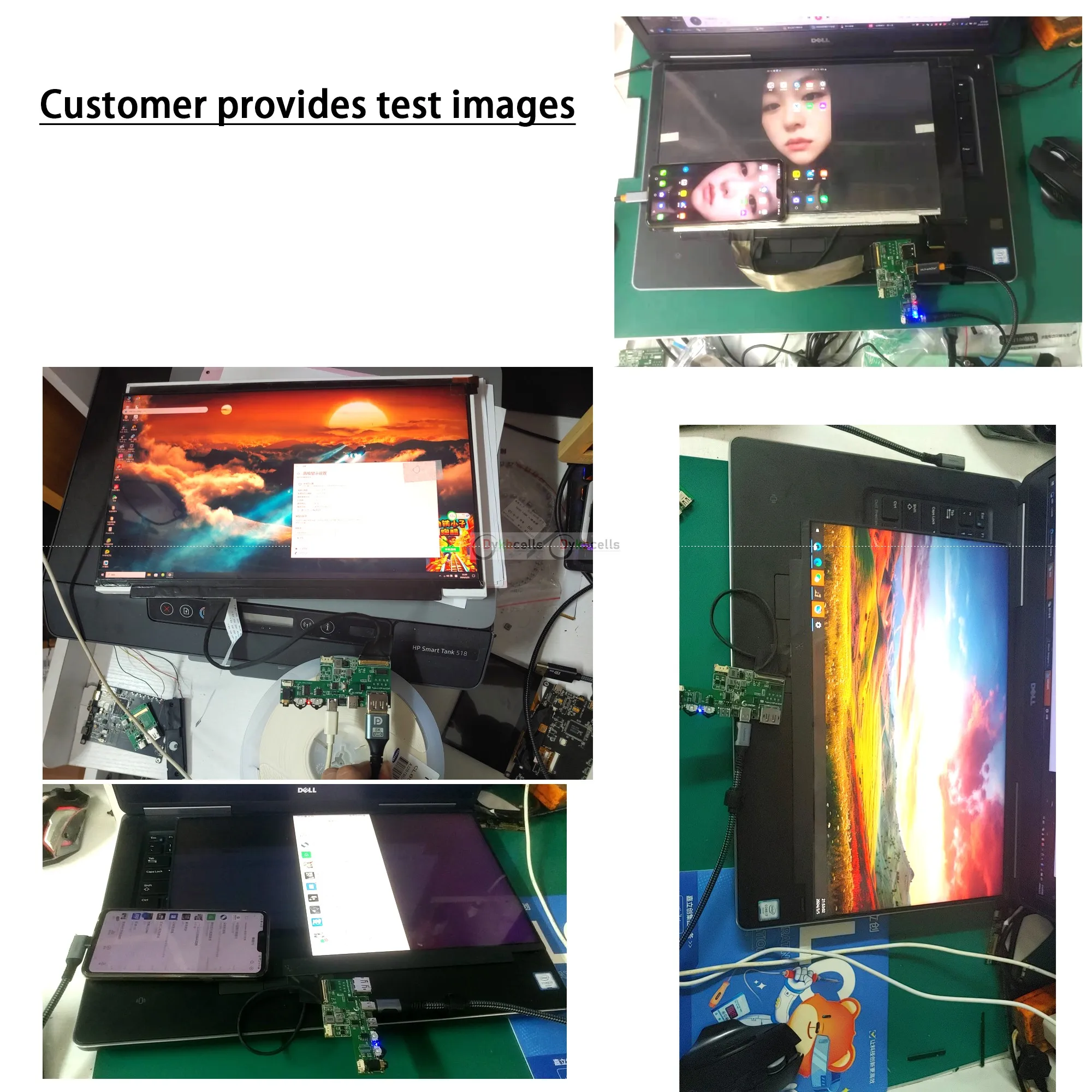

Produktdetails in Bildern

Produkteigenschaften

DP TO EDP driver board

Type-c USB TO EDP

phones computer

led lcd projection Screen Conversion

Datenaufzeichnung

Nein

Halbfertigprodukt

Ja

Markenname

Dykbcells

Zertifizierung

NONE

Heimwerkerbedarf

elektrisch

Ursprung

CN (Herkunft)

Ausgangsspannung

DP or Type-c USB

Typ

DP TO EDP driver board Portable display

Modellnummer

Type-c USB PD TO EDP driver board

Größe

phones computer LCD projection Screen Conversion

Hochbetriebenes Chemikalienunternehmen

Keine

Art

DP signal Conversion

Elektronisch

Nein

Choice

yes

semi_Choice

yes
