20/100PCS PA038-Q1 Federprüfspitze PA038-Q Langlebige Metallsonde Erkennung Nadellänge 12mm Nadelsitzfeder P038-Q P038-Q1

Produktbeschreibung

Packungsinhalt
20/100 Stück x Federprüfsonde
Anweisungen zur Verwendung des Spitzenstils und der passenden Buchse
1.Die 4-Punkt-Kronenspitze (Q1) wird häufig verwendet, um den Fuß der Komponente zu berühren und das Pad und die Lötstelle zu testen.Aufgrund der Ansammlung von Staub und Kolophonium in Nadeln wird die Verwendung auf nicht sauberen Brettern nicht empfohlen.
2.PA038-Q1 ist eine Federtestsonde mit elastischer, vergoldeter Spitze, besserer Kontaktleistung, die zusammen mit den Buchsen verwendet werden kann (R038-1C/R038-1W7).
Bitte beachten Sie, dass sich im Inneren des Behälters keine Feder befindet und nicht elastisch ist.
3.Die Buchse dient zum Einsetzen der Prüfsonde. Sie ermöglicht Ihnen den einfachen Austausch der Prüfsonde, wenn ein Problem auftritt, nachdem die Lebensdauer erreicht oder beschädigt wurde, und verlängert die Lebensdauer Ihrer Teststation. Wird für leitfähige Tests, Teststabilität und Haltbarkeit verwendet.
FAQ – häufig gestellte Fragen
1.Was ist ein ICT- und FCT-Test?
DieIn-circuit-Test(ICT) beinhaltet die Messung aller einzelnen Komponenten einer Baugruppe.Defekte Komponenten werden erkannt und können bei Bedarf ausgetauscht werden.
DieFunktionstest(FCT) überprüft eine Montagefunktion zu 100 % wie vorgesehen.Die Testumgebung simuliert das vorgesehene Anwendungsgebiet und das elektrische Verhalten der Baugruppe wird getestet.
Für eine optimale Erfüllung der Kontakttaufgabe stehen zahlreiche verschiedene Prüfspitzen zur Verfügung.Diese unterscheiden sich inInstallationshöhe, Rastergröße(möglicher Abstand zwischen Sonden),Spitzenstilund Verbindungstyp.Der elektrische Anschluss erfolgt oft über einen Lötbecher, einen Drahtwickelpfosten sowie mit oder ohne Kabel.
2.Was ist Leiterplatte?
Leiterplatte (Printed Circuit Board), auch bekannt als DUT, Leiterplatte oder Baugruppe.Die Leiterplatte ist mit elektronischen Bauteilen ausgestattet und in fast jedem elektronischen Gerät zu finden.Um zu prüfen, ob die einzelnen Komponenten an der richtigen Stelle platziert sind oder richtig funktionieren, wird diePlatinemuss in der Regel vor der Verwendung oder Installation getestet werden.
3.Wie wählt man den Spitzenstil der Sonden aus?
Die Wahl des geeigneten Spitzenstils ist eines der wichtigsten Faktoren bei der Auswahl des RichtersPrüfsonde.Viele der Spitzenstile können für mehrere Anwendungen verwendet werden.Eine grundlegende Klassifizierung kann entsprechend der Geometrie durchgeführt werdenTestpunkte, wie zPad, über, PinoderBeiträge.Darüber hinaus kann der Testpunkt anhand seiner Größe und Oberflächenzustand (oxidiert, sauber oder durch Rückstände aus dem Lötvorgang verunreinigt) unterschieden werden.Je nachdemDUTund Testbedingungen: Möglicherweise ist es erforderlich, mehrere Tipps zu versuchenFederkräfteum eine optimale Kombination zu finden.
4.Was ist Installationshöhe?
Die Installationshöhe ist der Abstand zwischen der Sondenspitze der Prüfsonde in der Heimposition (entladen) und demSondensplatte.Die Installationshöhe wird durch die bestimmtBuchse.Abhängig davon, ob Testpads oder Komponentenstifte kontaktiert werden, ist unterschiedlichStrichewährend der Kontaktaufnahme auftreten.In kritischen Fällen wird eine entsprechende Anpassung der Installationshöhe empfohlen.
5.Was ist Gitter?
Das Begriffsnetz beschreibt den Abstand zwischen zweiTestpunkteauf einer Leiterplatte (PCB) oder einem zu testenden Gerät (DUT) oder dem Abstand zwischen zwei Komponentenstiften oder Anschlüssen.Basierend auf demPrüfsondeDer Abstand ist definiert als die Mitte eines Montagelochs zur Mitte des nächsten Montagelochs amSondensplatte.Es gibt international anerkannte Rasterabstände, die Hersteller von Leiterplatten und Steckverbindern beobachten.Da die Definition auf imperialen Einheiten statt metrische Einheiten basiert, wird die Rastergröße in Zoll angegeben.Die Gittergrößen sind manchmal sehr klein, daher wird die Gitterabmessungen 1/1000 Zoll verwendet.1/1000 Zoll dient ebenfalls alsMil.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Heimwerkerbedarf

elektrisch

Ursprung

CN (Herkunft)

Modellnummer

PA038-Q1

Artikeltyp

Pins

Hochbetriebenes Chemikalienunternehmen

Keine

Zertifizierung

CE

ist kundenspezifisch

Ja

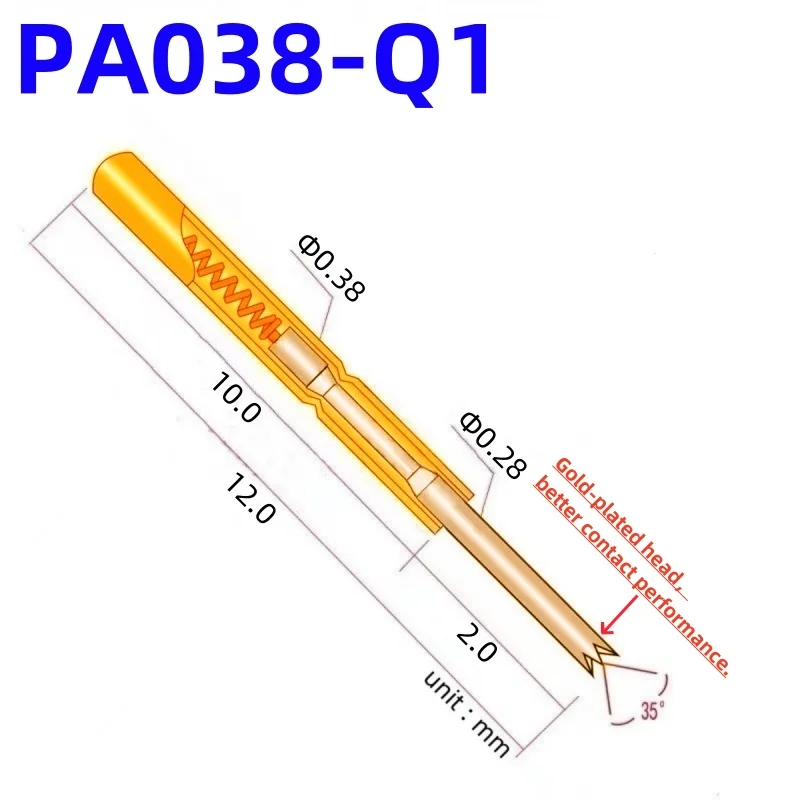

Model name

PA038-Q1

Total length

12mm

Pin/probe diameter

0.38mm

Pin/probe head diameter

0.28mm
