Ultraschall-Abstandssensor 3 cm bis 350 cm Entfernungsmessung, Näherungssensoren und Ultraschalldetektoren

Produktbeschreibung

PRODUKTDETAILS
Der Grove – Ultraschall-Entfernungssensor ist ein Ultraschallwandler, der Ultraschallwellen zur Entfernungmessung nutzt.Es kann von 3 cm bis 350 cm mit einer Genauigkeit von bis zu 2 mm gemessen werden.Es ist ein perfektes Ultraschallmodul zur Entfernungsmessung, Näherungssensoren und Ultraschalldetektoren.
Features
🌱 Große Spannungsunterstützung
im Bereich von 3,2 V bis 5,2 V, kompatibel mit 3,3 V / 5 V, und kann direkt an den Raspberry Pi I/O angeschlossen werden
🌱 Speichern Sie I/O-Ressourcen

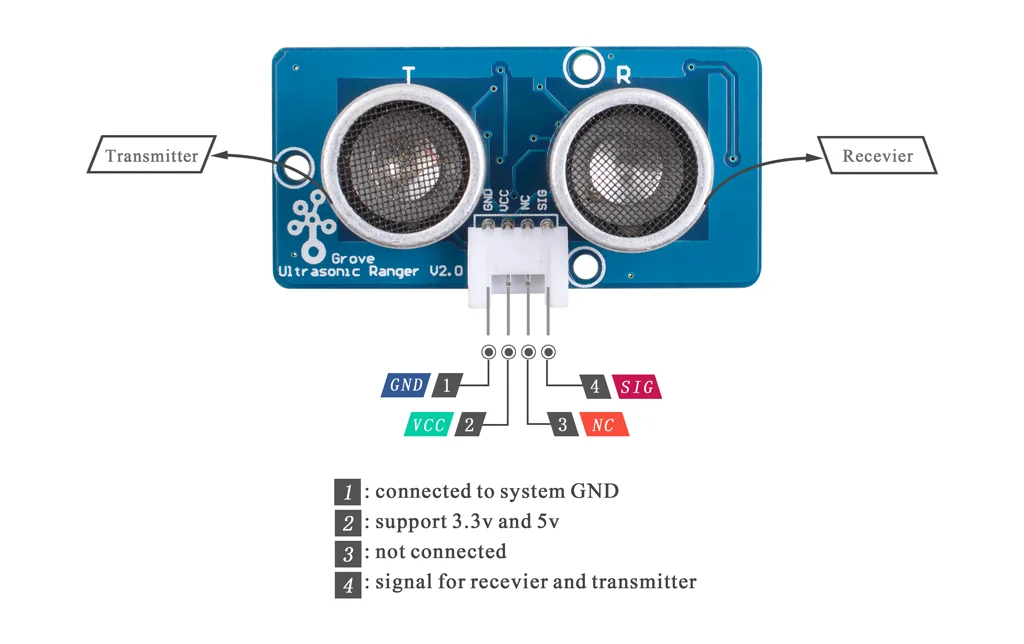

Es sind nur drei Pins erforderlich. Sende- und Empfangssignale belegen einen I/O-Pin durch Zeiteinteilung Multiplexierung
🌱 Großer Messbereich:3 cm ~ 350 cm
🌱 Einfach zu bedienen:Kompatibel mit Grove-Anschluss, einfach Plug-and-Play
🌱 Vollständige Dokumente und Bibliotheken für Arduino, Python und Codecraft
Beschreibung
Dieses Modul verfügt über einen Ultraschallsender und einen Ultraschallempfänger, sodass Sie es als Ultraschall-Transceiver betrachten können.Bekannt mit Sonar: Wenn die vom Sender erzeugte 40-kHz-Ultraschallwelle auf das Objekt trifft, wird die Schallwelle zurückgegeben und der Empfänger kann die reflektierte Ultraschallwelle empfangen.Es ist lediglich erforderlich, die Zeit von der Übertragung zum Empfang zu berechnen und dann die Geschwindigkeit des Klangs in der Luft (340 m/s) zu vervielfachen, um den Abstand vom Sensor zum Objekt zu berechnen.
Wie funktioniert der Ultraschall-Entfernungssensor?
Hier ist ein einfaches Beispiel dafür, wie ein Ultraschallsensor zur Entfernungmessung funktioniert
Erstens sendet der Sender (Trigpin) eine Schallwelle
Das Objekt nimmt die Welle auf und spiegelt sie wieder auf den Sensor wider.
Der Empfänger (Echo-Pin) nimmt ihn auf
Im Vergleich zu herkömmlichen Ultraschallmodulen HC-SR04 integriert der Grove-Ultraschall-Abstandssensor einen Einzelchip-Mikrocomputer, und das Sendesignal und das Empfangssignal teilen einen Pin durch Zeiteinteilung Multiplex, sodass nur ein I/O-Pin belegt wird.Ein weiterer Unterschied besteht darin, dass HC-SR04 nur 5 V Spannung unterstützt, während der Grove-Ultraschall-Abstandssensor 5 V und 3,3 V unterstützt.Wie wir wissen, unterstützt der Raspberry Pi I/O nur 3,3 V.Daher kann der Grove-Ultraschall-Entfernungssensor direkt an die I/O des Raspberry Pi angeschlossen werden, bei HC-SR04 muss jedoch eine Spannungsumwandlungsschaltung verwendet werden.

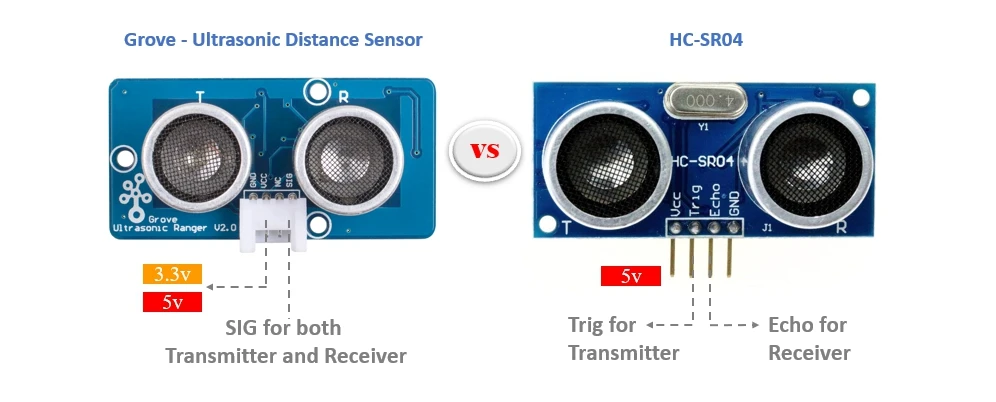

Grove – Ultraschall-Entfernungssensor vs HC-SR04
Darüber hinaus stellen wir komplette Dokumente und Bibliotheken für Arduino, Python und Codecraft zur Verfügung, damit Sie den Grove-Ultraschall-Entfernungssensor problemlos mit Arduino und Raspberry Pi verwenden können.Großer Spannungsbereich, einzelner I/O-Pin, Plug-and-Play Grove-Stecker. Wir geben unser Bestes, um die Verwendung dieses Moduls zu erleichtern und Ihre Arbeit zu reduzieren.

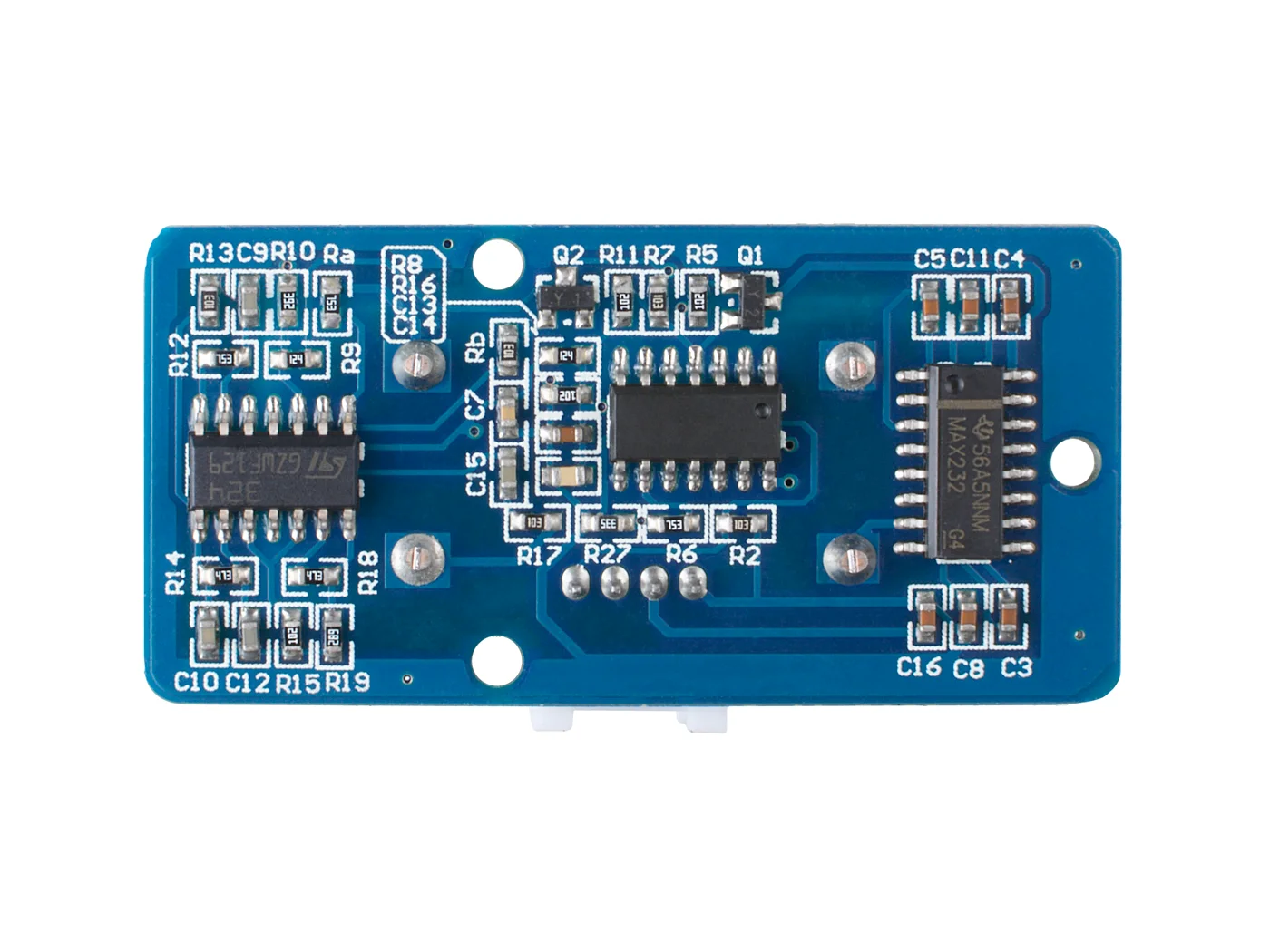

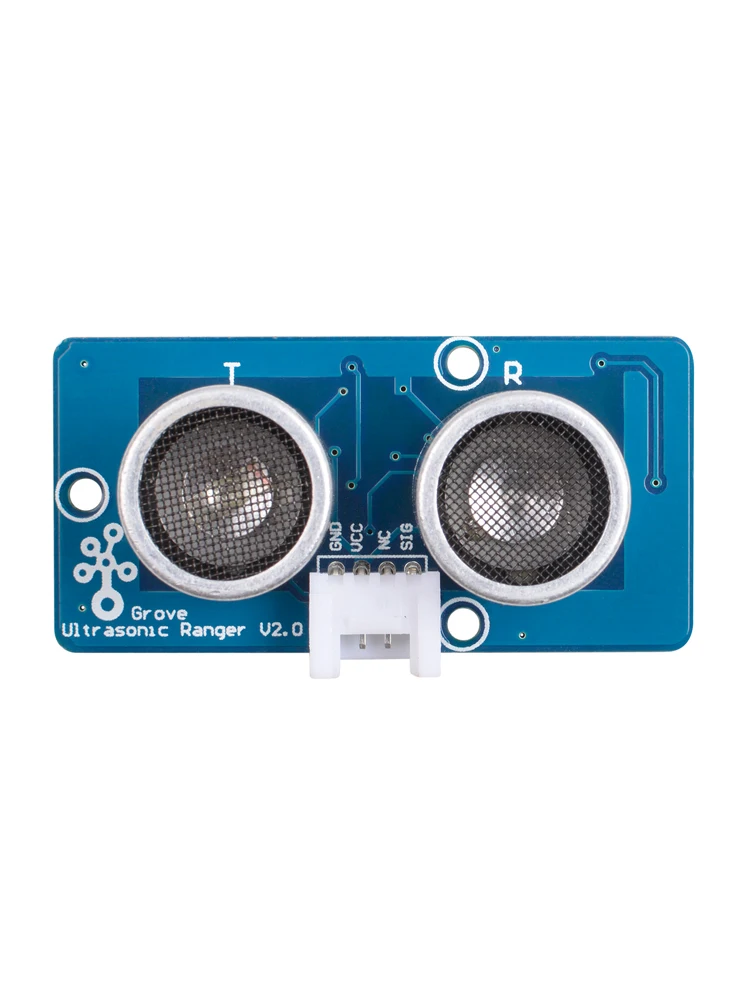

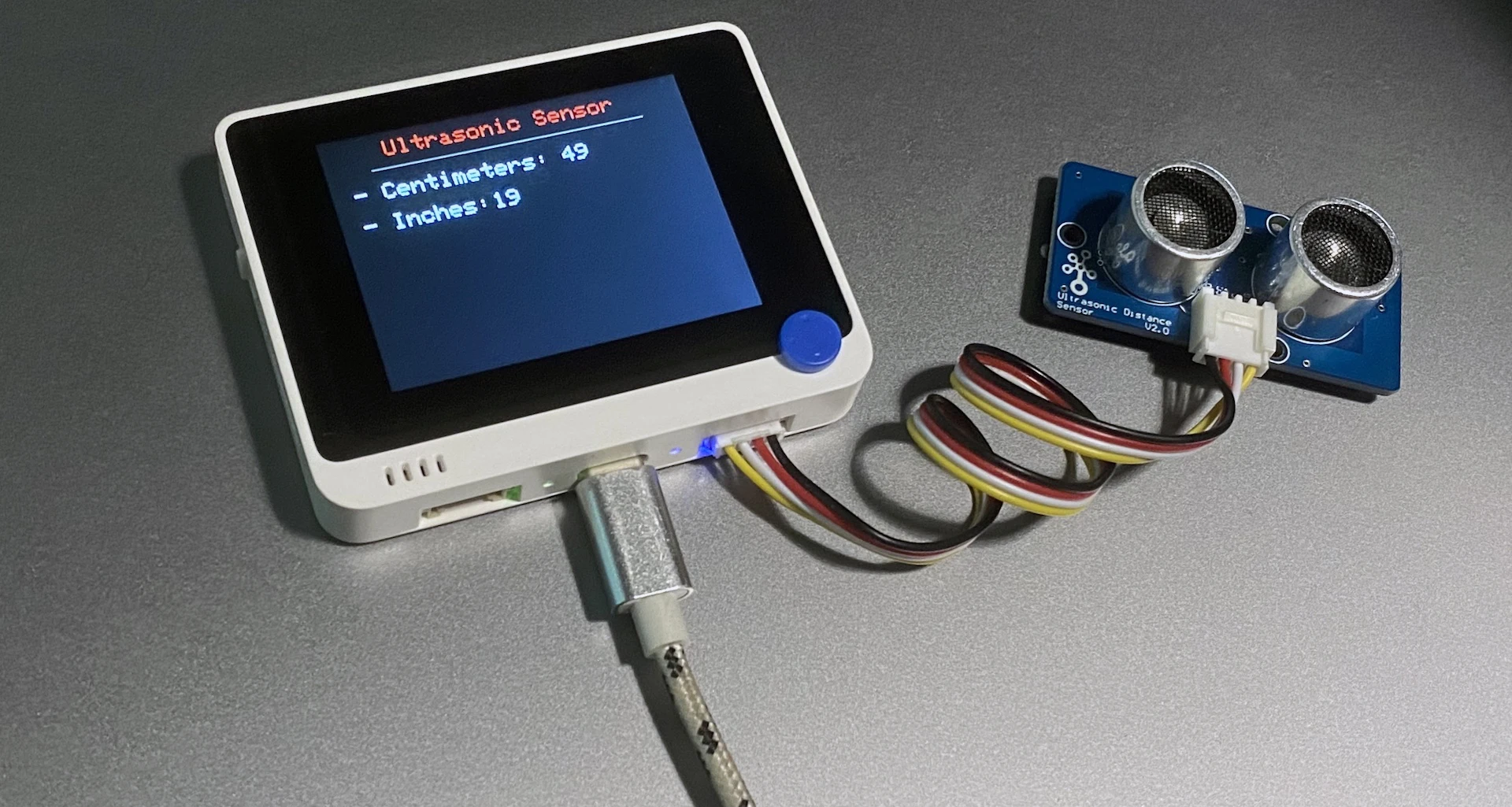

Produktdetails in Bildern

Produkteigenschaften

Brand Name

seeed studio

Accessory Type

Sensor

Origin

CN (Herkunft)

Hign-concerned Chemical

Keine

Compatible With

arduino
