Naim Schaltung SMT Vollständig Diskreter Phono-Verstärker (MM) RIAA

49,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

DIY-KIT-Projekt
Um dieses Projekt abzuschließen, sind umfassende Kenntnisse in der Elektronik und umfangreiche Erfahrung in Bezug auf Löten und Testen erforderlich.
Aufgrund von Zeitzonen- und Sprachkommunikationsbeschränkungen können wir nur begrenzten technischen Support bieten und Sie müssen Probleme selbst lösen.
Wir stellen keine anderen Informationen als die Produkteinführungseite zur Verfügung.

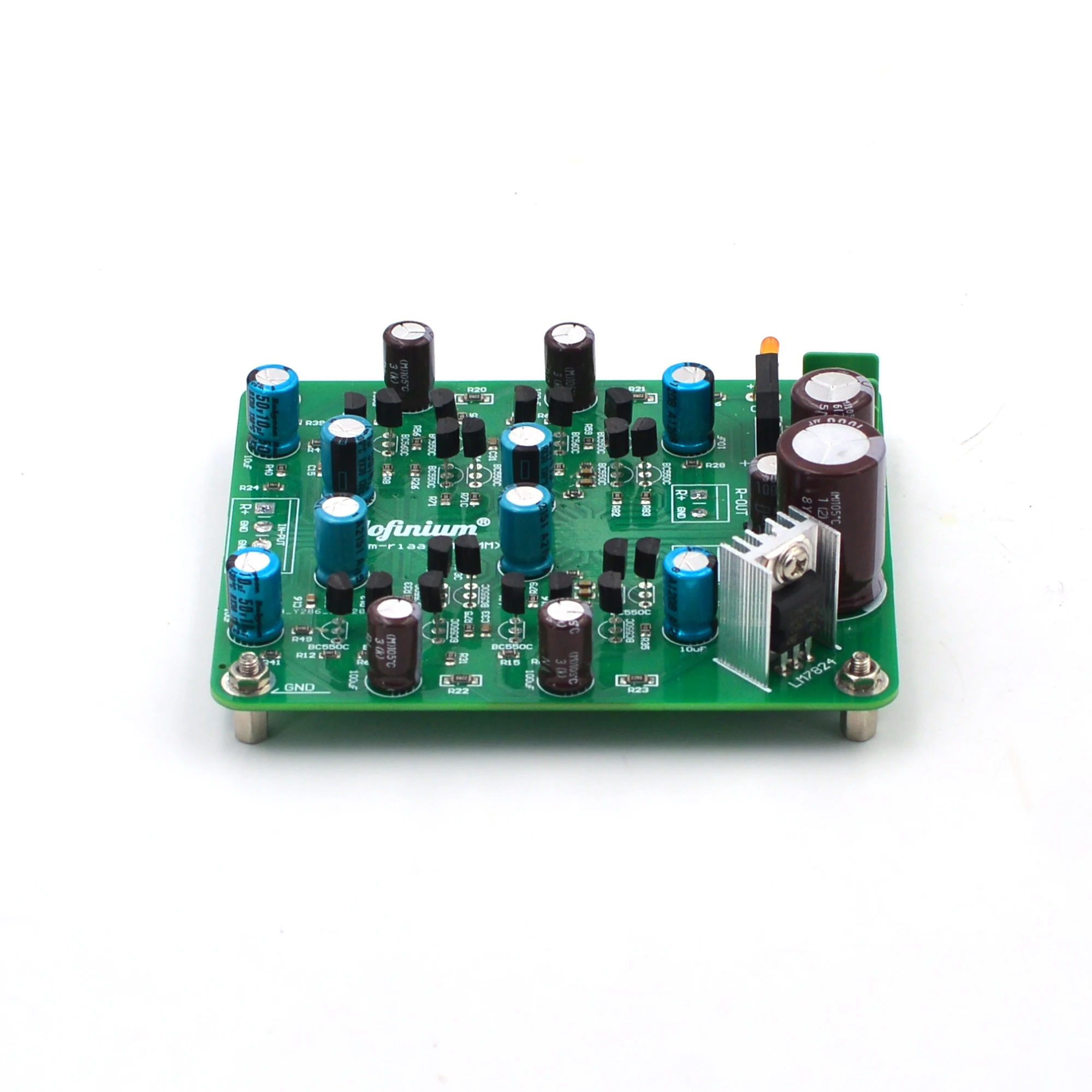

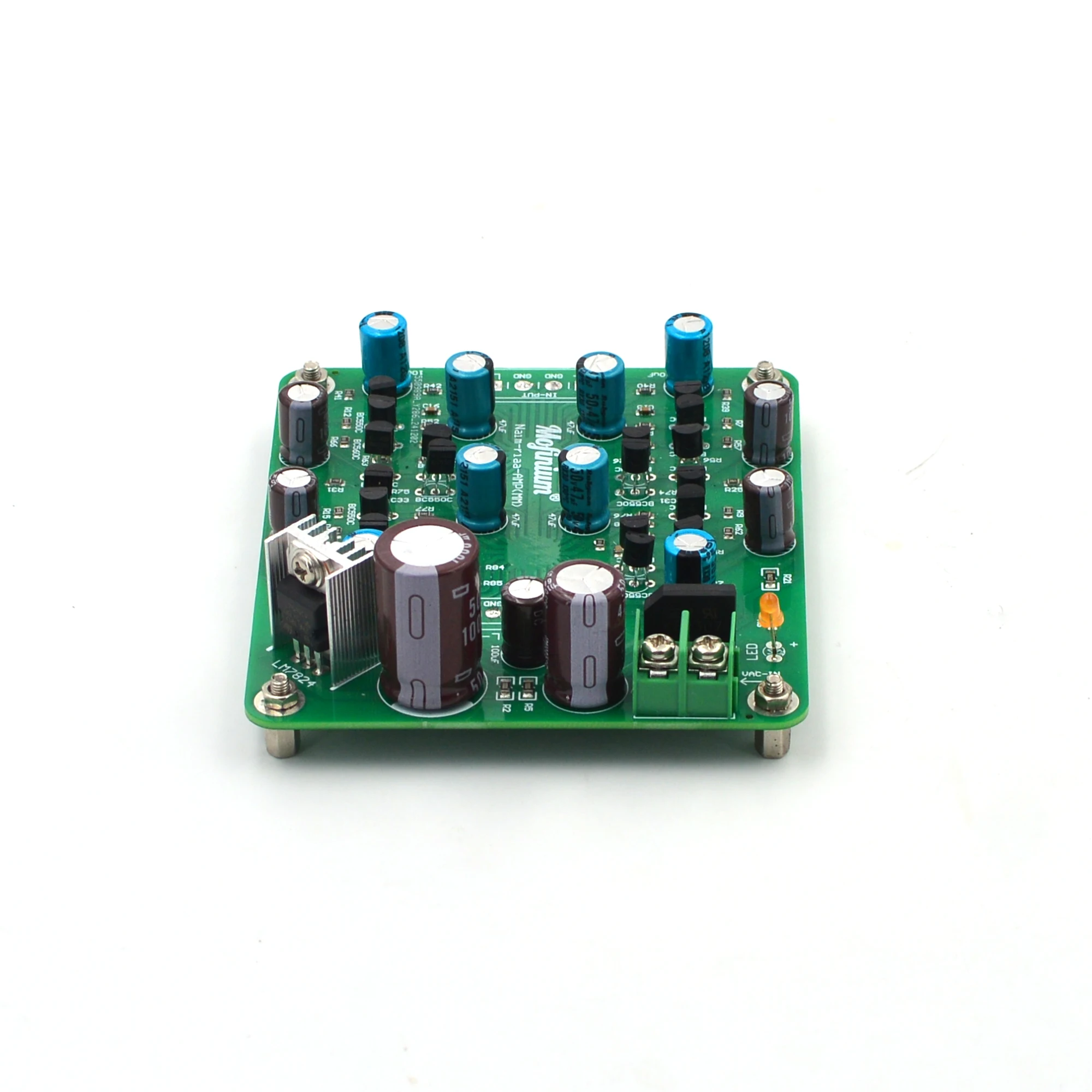

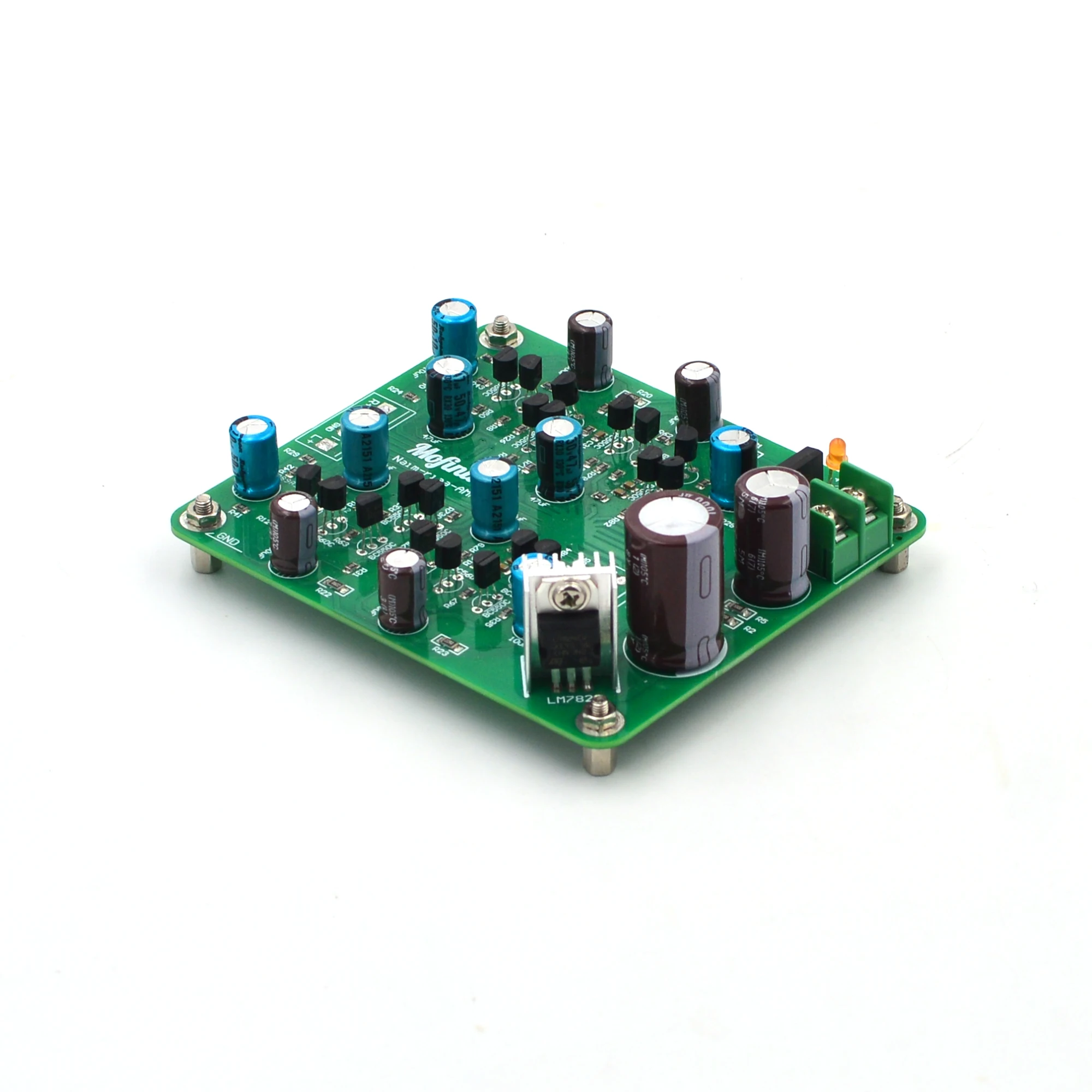

Fertiges Board SMT vollständig diskretes Phono-Verstärkerprojekt
Es basiert auf der Kernschaltung des Naim Phono-Vorverstärkers.
Zweistufiger Abwärtswandler-Filter, 1-Tiefpassfilter (mit einer Eckfrequenz von 1,6 Hz verhindert, dass Stromrauschen in den Verstärker eingespeist wird).Sorgen Sie für eine reinere Stromversorgung (in der Nähe der Batterie).
All-in-One-Design, Einpunkt-Erdung, Erdungswiderstand liegt nahe am Widerstandswert von 0,02 Ohm, geräuscharmes Design.
Vollständig diskreter Verstärker.
Eingangswiderstand: 47K
Verstärkung: 40 dB bei 1 kHz

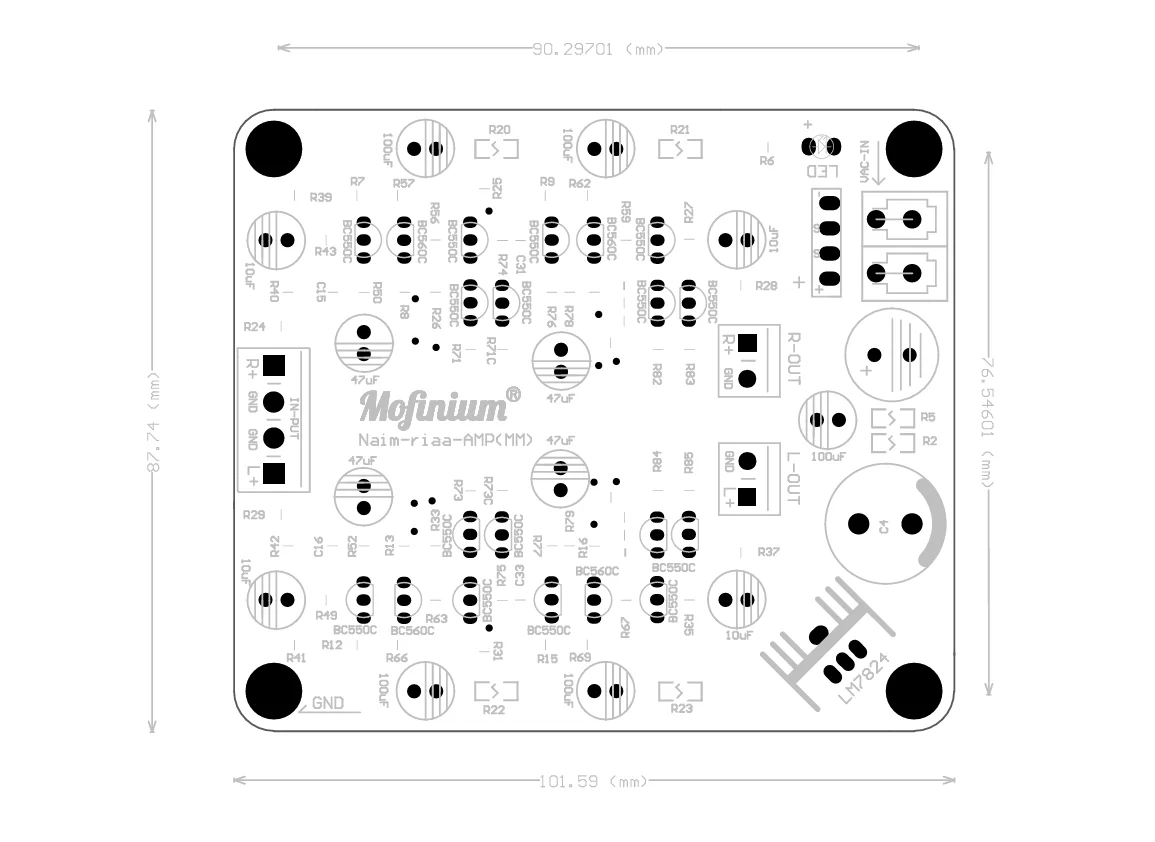

Leiterplattengröße: 102x88x1,6mm 1oz Cu, HASL mit Blei.

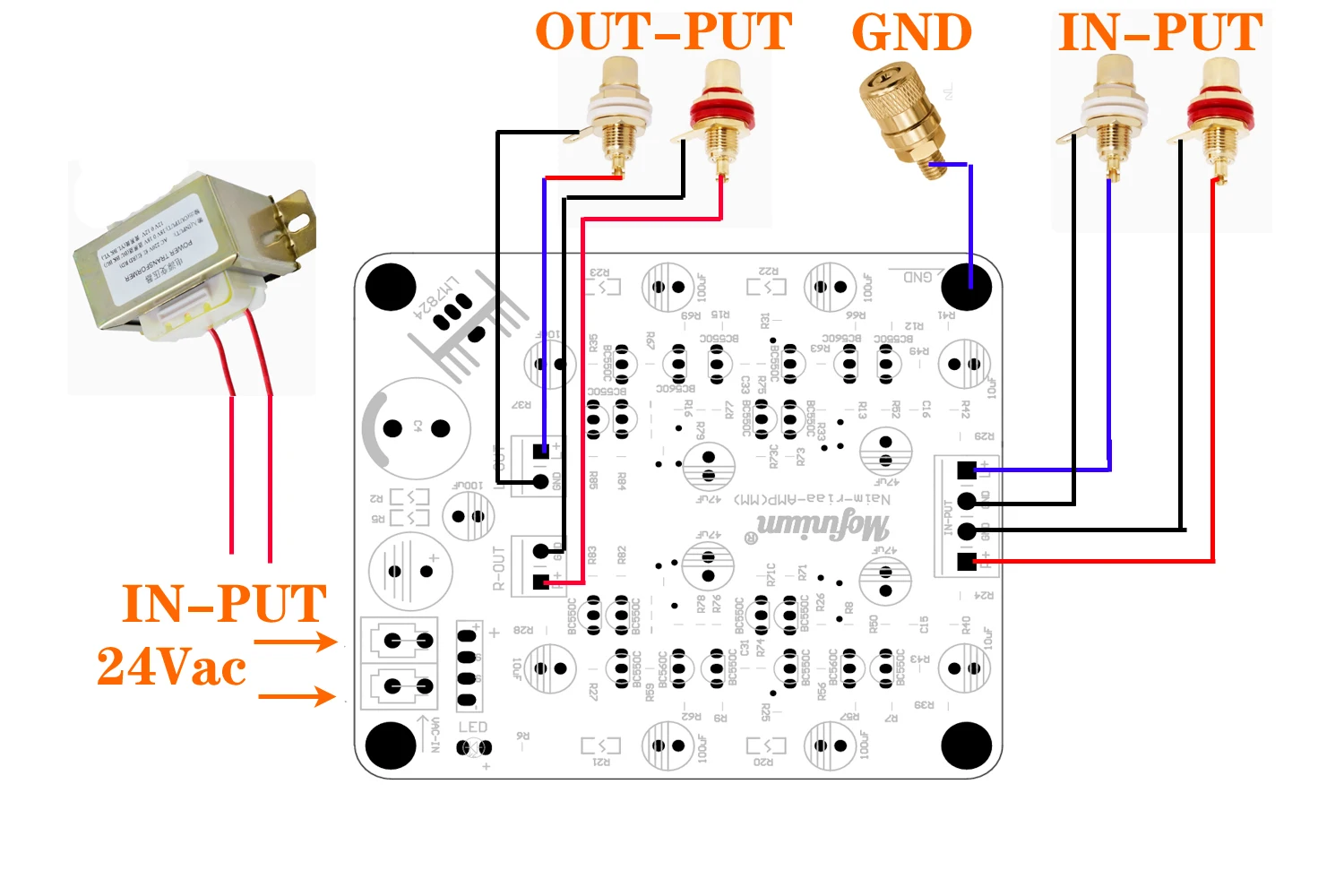

Leistungsanforderungen
AC22~28V, I≥0,1A
Am besten: 24VAC bei 0,5A
Produktkonfiguration
Fertiges Board: Basierend auf dem bewährten Board des Standardversion-Kits haben wir die Spannung aller wichtigen Punkte überprüft und den Signalgenerator und das Oszilloskop zur doppelten Überprüfung der analogen Wellenform verwendet.Wir werden dieses Board nicht für Hörtests verwenden.
Alle fertigen Leiterplatten werden sorgfältig von Hand gelötet und vollständig getestet, sodass der Preis höher und die Kostenleistung geringer ist.Preissensiblen Verbrauchern, die aber über DIY-Fähigkeiten verfügen, wird empfohlen, das Kit zu wählen.
Schaltplan
Bilder
