Messuhren

SHANHR Koaxial-Indikator-Set, 0–3 mm 0,01 mm Koaxial-Zentrierungs-Indikator-Set, Co-Ax-Präzisions-Fräsmaschinen-Testzifferblatt, ideale Mitte

119,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Produkteinführung
Der Zentrier-Messuhrindikator ist ein neues Messwerkzeug, das einen Hebel verwendet, um die relative Position der Werkstückmitte an die Messuhr zu übertragen und in eine Winkelverschiebung des Zeigers umzuwandeln. Es ist das genaue, einfache und sichtbare Werkzeug, um die relative Mitte, wie z.B. den Außenkreis und die Innenbohrung von bearbeiteten Werkstücken bei der Bearbeitung verschiedener Fertigungsmaschinen, zu ermitteln.
Eigenschaften
Die Zentrierungslehre dient hauptsächlich dazu, die relative Position von Umkreis, Inkreis und Hauptachsenmitte des Fräsers zu ermitteln. Die Anzeige der Lehre ist dem Bediener zugewandt und lässt sich leicht ablesen, wenn die Klemmantriebswelle rotiert.
�� Um das Zentrum (Ausrichtung) des Werkstücks auf der Vorrichtung auf der Bohrmaschine oder Fräsmaschine herauszufinden.
��Wenn sich die Hauptachse dreht, zeigt die Zifferblattplatte dem Bediener stets die Richtung an, damit er/sie die Zentrierung vornehmen kann.
��Zum Zentrieren von seitlichen Durchmessern. Fräsmaschine
��Es kann in jedem Winkel von horizontal bis vertikal arbeiten.
Messbereich: 0-3 mm
Teilung: 0,01 mm
Material: Metall
Außenzeichnung und Beschreibung
1 x Zentrier-Messuhr Prüfzeiger
9 x Zubehörwerkzeuge
1 x englisches Handbuch
Bedienungsart

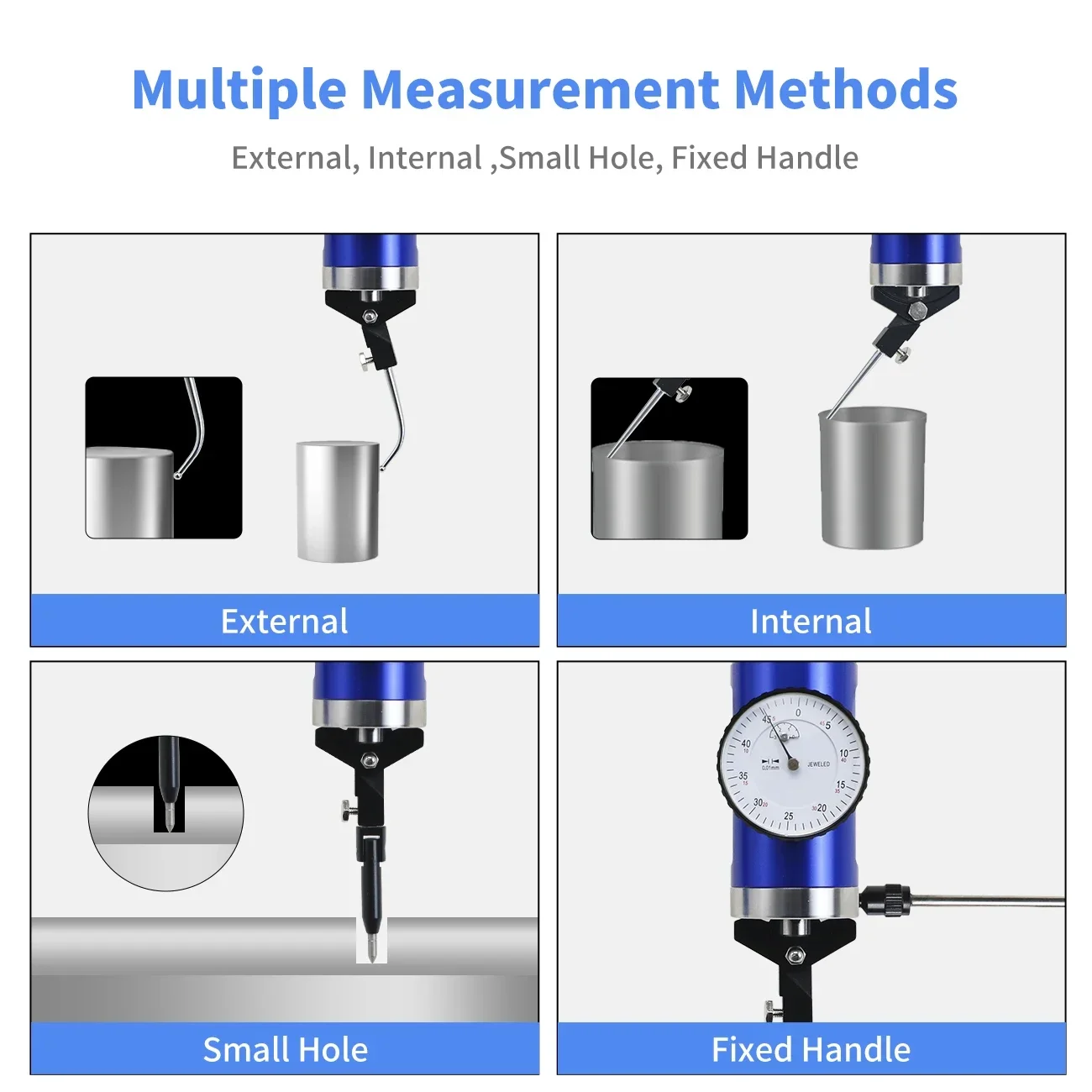

1. Zur Zentrierung der Bohrung: Wählen und befestigen Sie den passenden Messkopf und verwenden Sie die Feststellschraube, um den Messkopf zu befestigen. Stecken Sie die Klemmtriebswelle in die Hauptachse und befestigen Sie sie. Führen Sie den Messkopf in die Bohrung ein. Bevor Sie die Hauptachse der Maschine drehen, halten Sie den Handschaft mit den Händen fest, starten Sie die Hauptachse und bewegen Sie den Arbeitstisch, um die Messung anzupassen (die Drehzahl der Hauptachse darf 100 U/min nicht überschreiten).
2 Zum Zentrieren des Umkreises: Wählen und befestigen Sie den passenden gebogenen Messkopf und verwenden Sie die Feststellschraube, um den Messkopf zu befestigen. Stecken Sie die Klemmantriebswelle in die Hauptachse und befestigen Sie sie. Führen Sie den Messkopf zum Umkreis. Bevor Sie die Hauptachse der Maschine drehen, halten Sie den Handgriff mit den Händen fest, starten Sie die Hauptachse und bewegen Sie den Arbeitstisch, um die Messung anzupassen (die Drehzahl der Hauptachse wird 100 U/min nicht überschreiten).
Zentrierungs-Schemazeichnung
Hinweis
