HamGeek ADI Pluto+ 70Mhz-6Ghz SDR AD936x XC7z020 FPGA (mit Gehäuse) für Libiio iioscope SDRsharp Matlab

298,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

HamGeek ADI Pluto+ 70Mhz-6Ghz SDR AD936x XC7z020 FPGA (mit Shell) für Libiio iioscope SDRsharp Matlab
Erklärung
HamGeek ADI Pluto+ ist ausschließlich für Bildungs-, Wissenschafts- und Hobbyzwecke bestimmt. Bitte halten Sie sich bewusst an die Gesetze und Vorschriften Ihres Landes oder Ihrer Region!
Eigenschaften
* Verwendung des XC7z020-2CLG400I FPGA mit 2-Core Cortex A9
Der AD9363 RFSOC wird im AD9361-Modus eingeschaltet. Der Frequenzbereich liegt zwischen 70 MHz und 6 GHz, und die maximale Abtastrate beträgt 61,44 MHz.
1 GB 32-Bit breite DDR3 1066 MHz Frequenz
* Mit 32 MB QSPI-Speicher unterstützt HamGeek ADI Pluto+ die TF-Kartenerweiterung

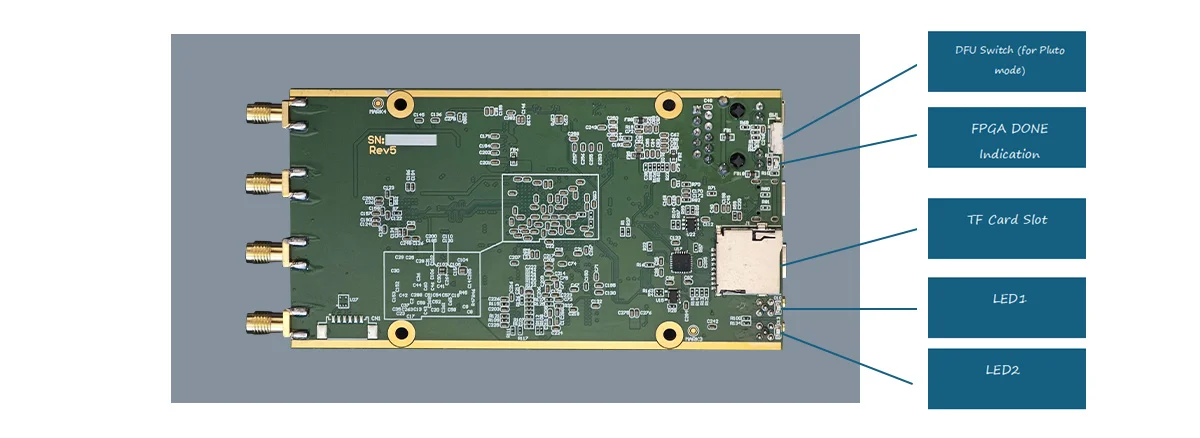

* Unterstützt die automatische Umschaltung von QSPI-Boot und TF-Karten-Boot (TF-Karte einlegen für TF-Karten-Boot; Karte entfernen für QSPI-Boot)

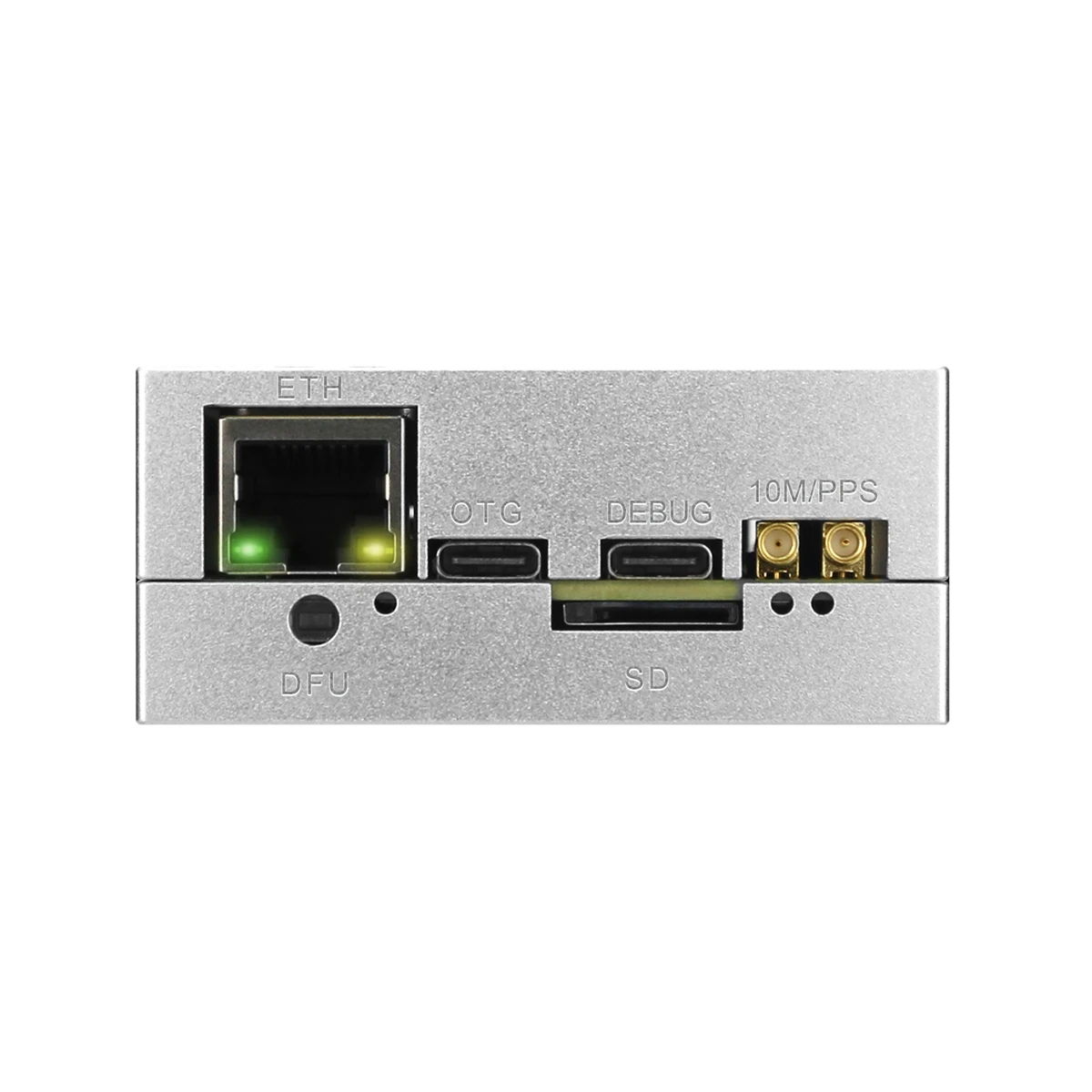

Integrierte JTAG-Schaltung und USB-zu-Seriell-Anschluss. Es ist nur ein Kabel zur Stromversorgung und zum Debuggen erforderlich.
* Unterstützt USB-OTG-Schnittstelle, Master und Slave. Alle USB-Schnittstellen sind TYPE-C-Schnittstellen. Unterstützt automatische OTG-Modus-Erkennung und öffnet den USB-Anschluss zur Stromversorgung.
* Es wird ein VCTCXO verwendet. Die anfängliche Frequenzgenauigkeit beträgt 0,5 PPM und es unterstützt PPS oder einen externen 10-MHz-Quarzoszillator.
* Gigabit-Ethernet-Schnittstelle
Der Auslegungsstrom aller Stromversorgungsleisten im digitalen Teil beträgt 4A. Der Strom ist reichlich vorhanden. Der AD936x wird von einem ADP1755 Hochleistungs-LDO mit Strom versorgt, um die HF-Leistung zu verbessern.
HamGeek ADI Pluto+ wurde mit 10 PCB-Lagen, Impedanzanpassung und Signalintegrität entwickelt.

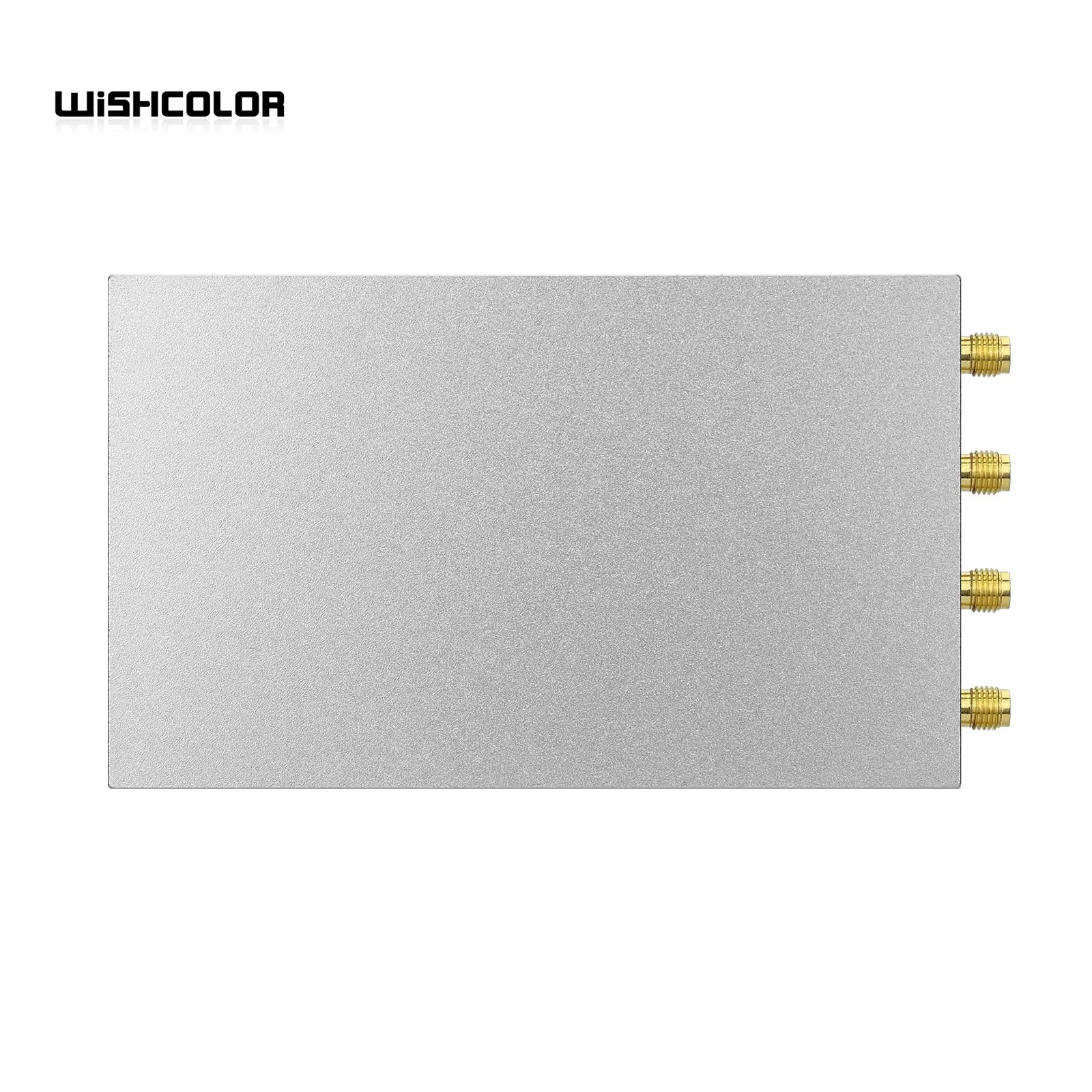

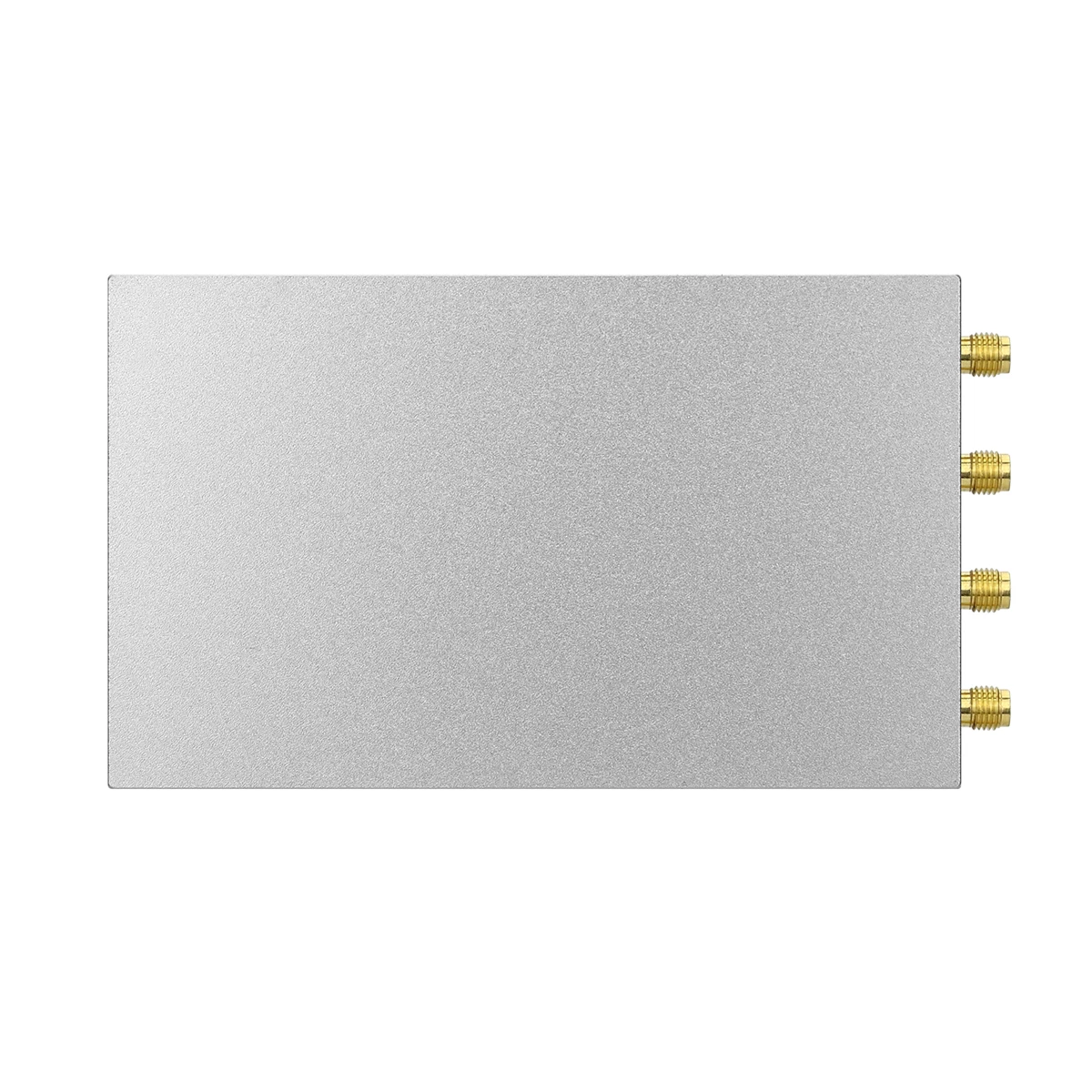

Das Produkt verfügt über ein CNC-Gehäuse zur Verstärkung der Wärmeableitung und Gewährleistung der Festigkeit (die Gehäuseversion ist optional).
Die Software-Schnittstelle ist libiio. Sie kann mit libiio-fähiger Software wie iioscope, SDRsharp, Matlab und GNURadio verbunden werden. Darüber hinaus können Sie sich bei anderen Signalverarbeitungsproblemen an den Kundendienst wenden.
Lieferumfang
* 1 x Hauptgerät
* 4 x Antennen
