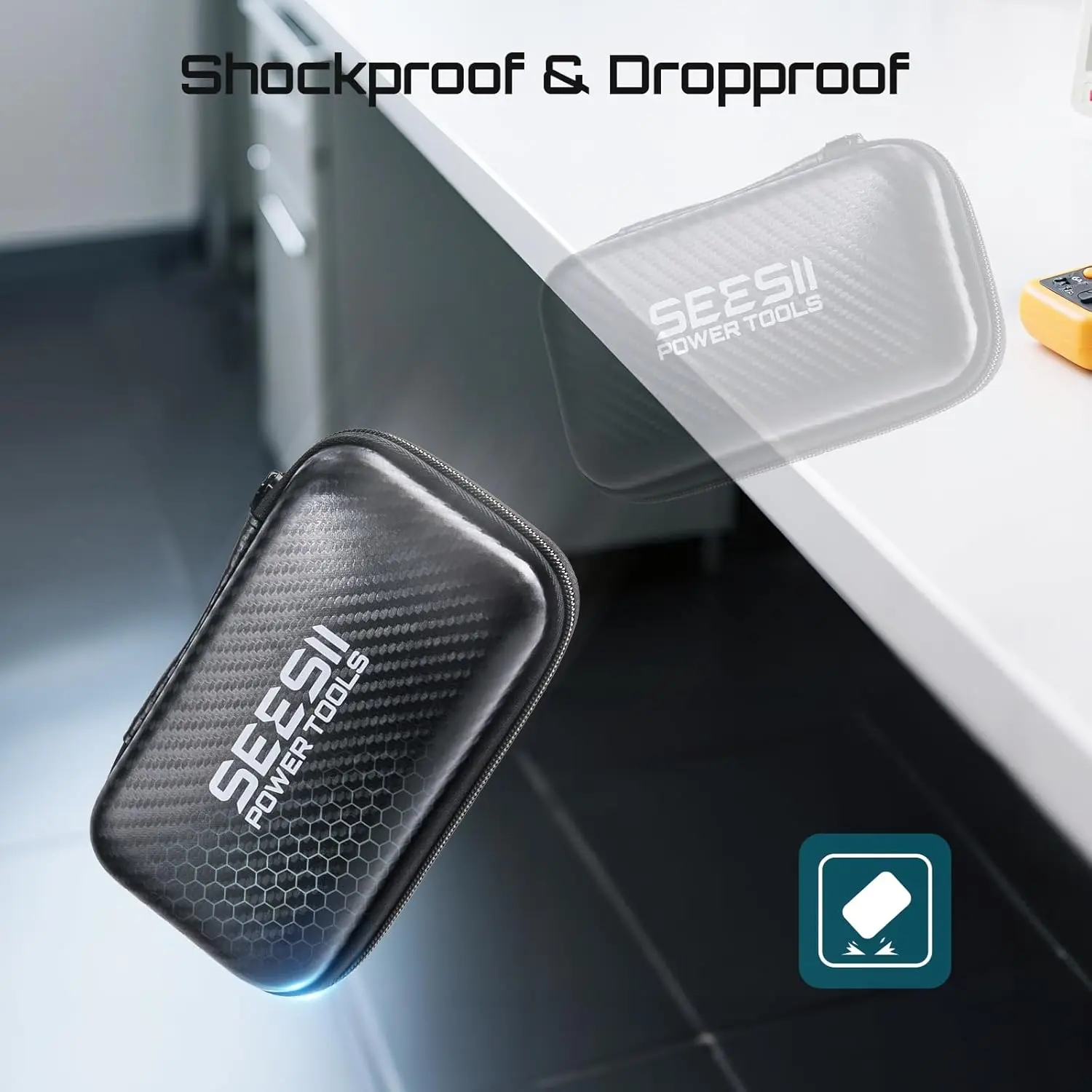

SEESII NanoVNA-H4 Vektor-Netzwerkanalysator mit EVA-Schutzhülle, 4-Zoll-Touchscreen-VNA-Kit, 10 kHz–1,5 GHz, für S-Parameter VSWR

90,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

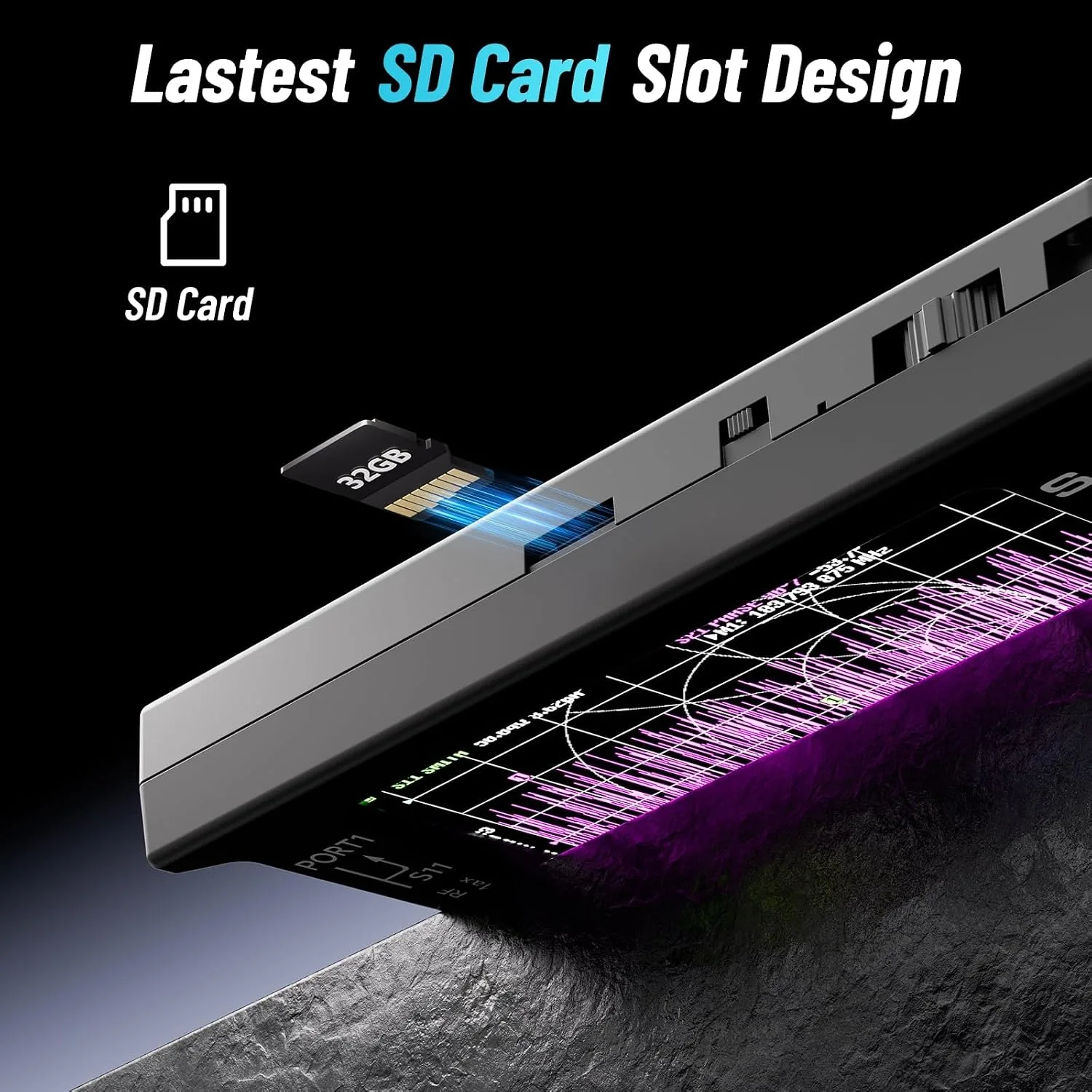

10k-1,5GHz NanoVNA-H4 4-Zoll-Vektornetzwerkanalysator HF VHF UHF Antennenanalysator V4.3 mit SD-Kartensteckplatz
Funktionen
Dieses Nano-VNA ist ein DIY-Produkt, das perfekte Vektornetzwerkmessfunktionen bietet, klein und handlich ist, eigenständig mit einem 4-Zoll-LCD-Display ausgestattet ist und entweder mit einem 1950-mAh-Akku oder über USB mit Strom versorgt werden kann.
Der verbesserte Frequenzalgorithmus kann die ungerade Oberschwingungs-Erweiterung des si5351 nutzen, um die Messfrequenz bis zu 1,5 GHz zu unterstützen.Der Frequenzbereich von 50K-300MHz des si5351-Direktausgangs bietet eine Dynamik von über 70dB, das erweiterte Band von 300M-900MHz bietet eine Dynamik von über 60dB, und das Band von 900M-1.5GHz bietet eine Dynamik von über 40dB.
Die Hauptfunktion der Standard-Firmware wird zur Messung der Antennenleistung verwendet.Die TX/RX-Methode kann die vollständigen S11- und S21-Parameter messen.Wenn Sie S12 und S22 benötigen, müssen Sie die Verkabelung des Transceiver-Ports manuell austauschen.

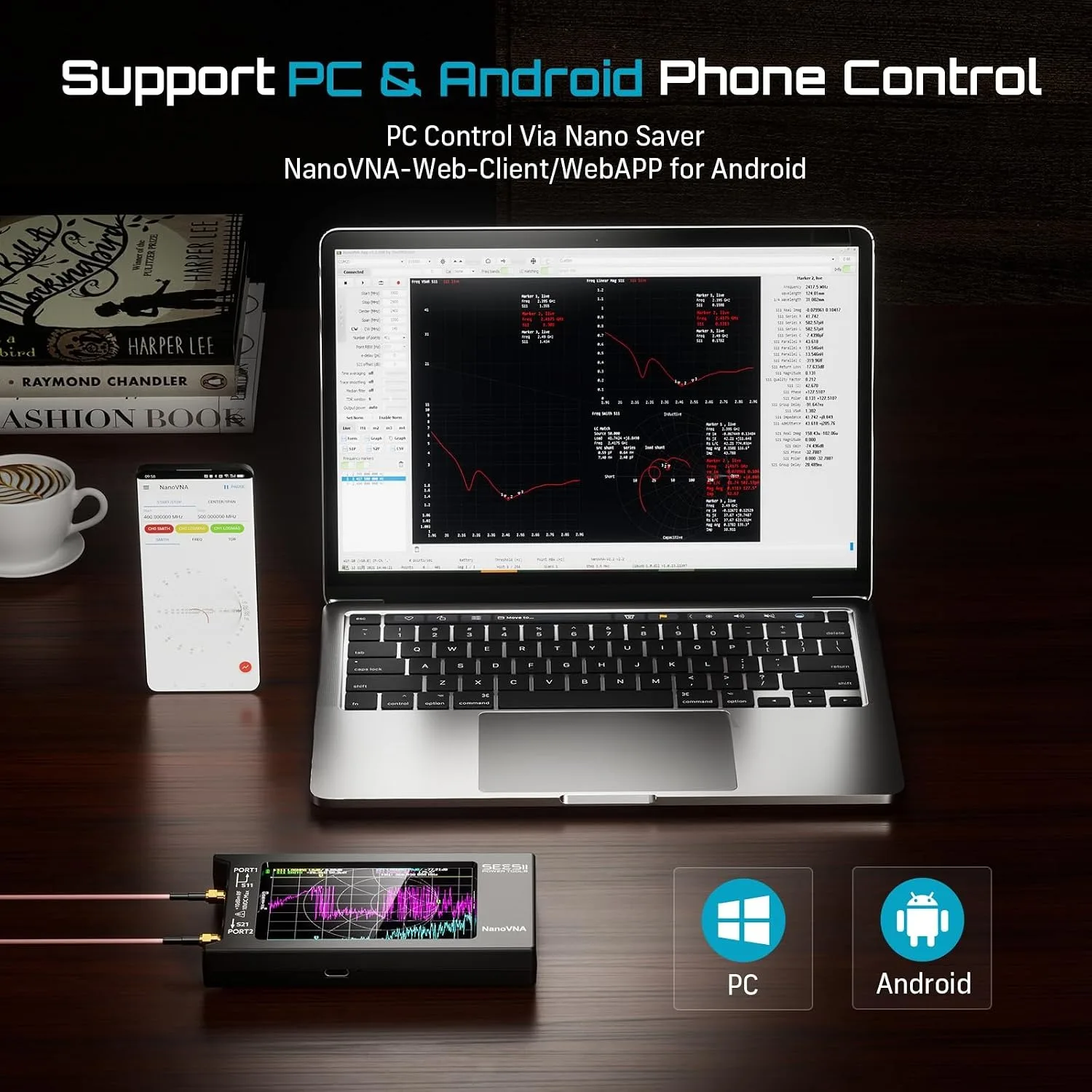

Mit der PC-Software NanoVNASaver kann es eine Verbindung zu einem NanoVNA herstellen und die Daten für die Anzeige auf einem Computer sowie zum Speichern in Touchstone-Dateien extrahieren.Wir können Touchstone (snp)-Dateien für verschiedene Funkdesign- und Simulationssoftware über PC-Software exportieren.
Die Metallabschirmung wurde entwickelt, um externe Störungen zu reduzieren und die Messgenauigkeit zu verbessern.
Spezifikationen
ABS-Gehäuse: 75 mm x 133 mm x 18 mm (ohne Vorsprünge)
Messfrequenz: 10 kHz - 1,5 GHz
HW-Version: 4.3
RF-Ausgang: 0 dBm (±2 dBm)
Messbereich: 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB (0,9G-1,5GHz)
Bei der Verwendung der Oberwellenmessung können Fehler durch die nichtlineare Transformation der Grundwellen entstehen.
Port-SWR: < 1,1

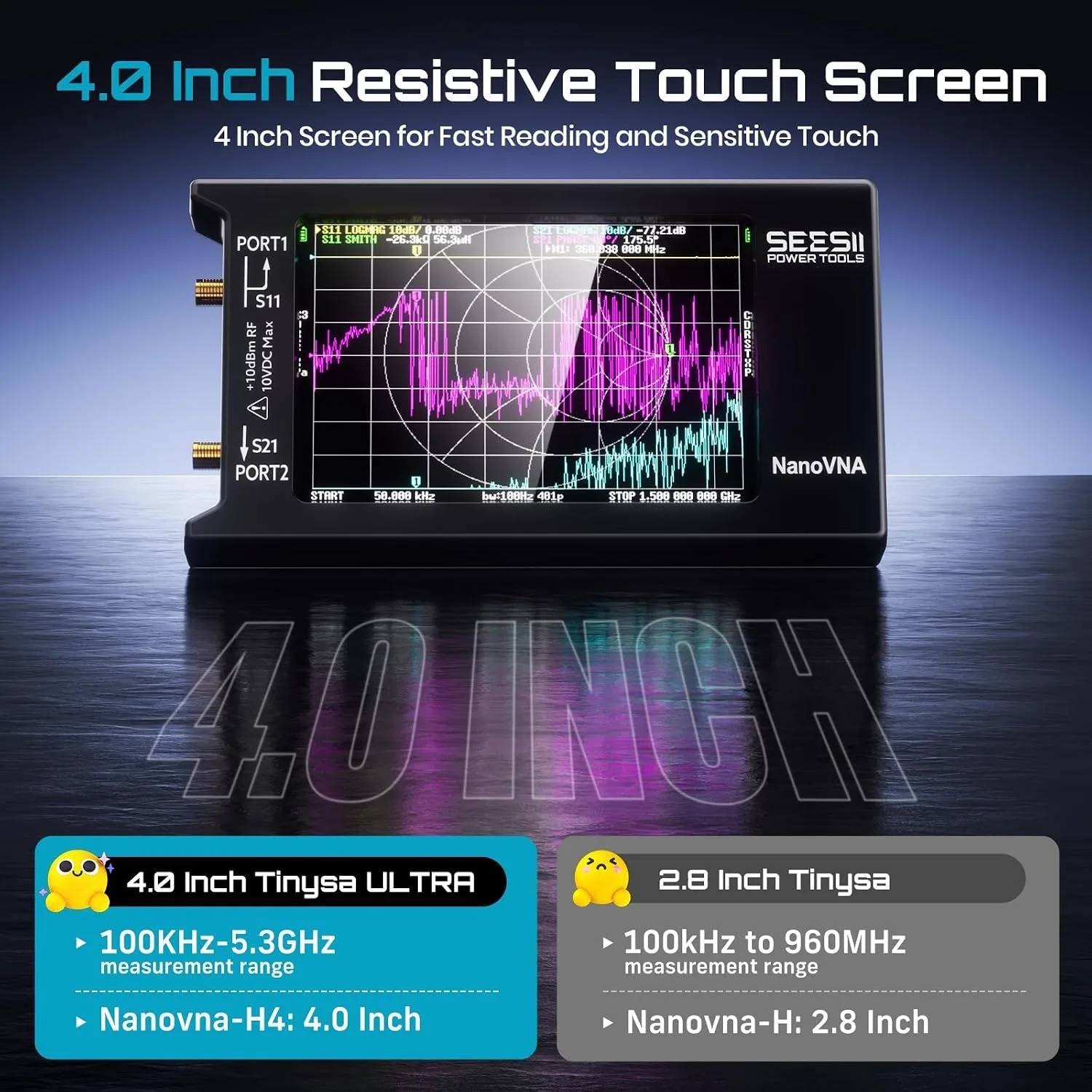

Display: 3,95 Zoll TFT (320 x 480)
USB-Schnittstelle: USB Typ-C Kommunikationsmodus: CDC (seriell)

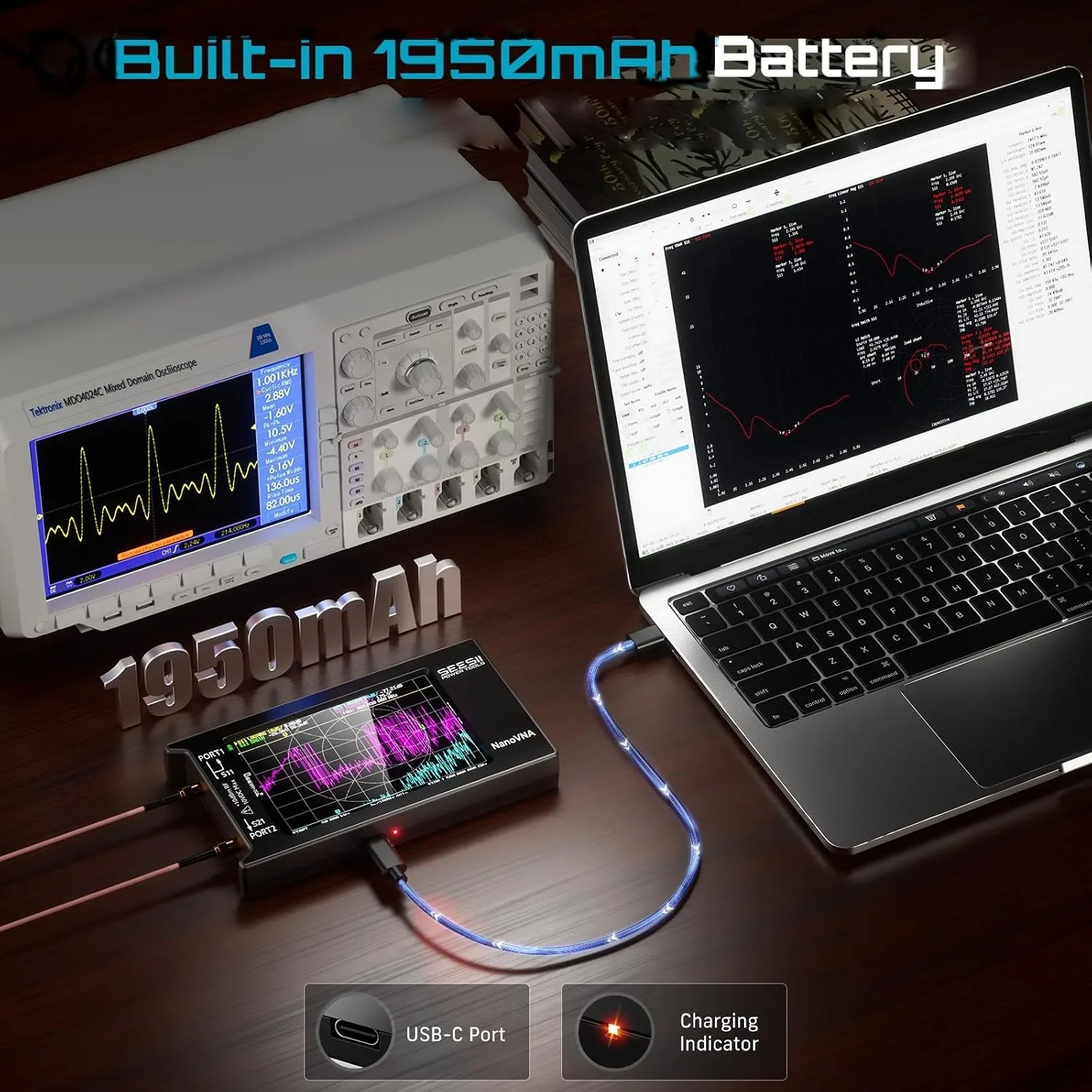

Stromversorgung: USB 5V 200mA, eingebauter 1950mAh Akku, maximaler Ladestrom 1A
Anzahl der Scanpunkte: 101 (festgelegt)
Display-Tracking: 4, Markierung: 4, Einstellungsspeicherung: 5
