LYBGA ZB3040H Siebdruck-SMT-Druckmaschine, 250 x 400 mm, manuelle Chip-Reparatur, Lötpaste, Drucker, 250 x 400 mm, Drucklöten

Produktbeschreibung

Chip-Reparatur, Lötpaste, Drucker, manueller Siebdruck, roter Kleber, Druckmaschine ZB3040H, Druckgröße 250 x 400 mm
Siebdruckmaschine ZB3040H
Produkteinführung
Der präzise Siebdruck ZB3040H eignet sich hauptsächlich für einzelne doppelseitige Leiterplattenpaste oder rote Leimdruckdesignanforderungen. Die Arbeitsplattform wählt hochwertige Aluminiumplatten mit Waben-Positionierungsloch aus. Die Fußleiste besteht aus einer dicken Schweißformung aus Stahlplatten, ist stark solide und langlebig.Der Positionierungsstift wird in der Leiterplatte verwendet, und der feste Stab und die feste Platte sind so positioniert, dass er bequem für die Positionierung ist und die Genauigkeit des wiederholten Betriebs gewährleistet ist. Der Korrekturmodus wird durch das Stahlnetz bewegt und durch die Mikroeinstellung eingestellt Die X- und Y-Achse der DruckplattformDer Stahldrahtrahmen verfügt über eine spiralförmige Schraubstange, mit der die Höhe nach oben und un
Installation
Entfernen Sie die Verpackung, lesen Sie die Anweisungen sorgfältig durch und unterstützen Sie die Position des Hauptgehäuses mit beiden Händen.Heben Sie den Hauptmotor an und platzieren Sie den Host in die richtige Richtung.Der Boden erfordert eine feste und glatte Stelle. Stellen Sie die vier Einstellfüße der Basis ein, damit die gesamte Maschine horizontal und stabil bleibt. Installieren Sie die Druckplatte, stellen Sie die Position und den Winkel des Balance-Gewichts und des festen Griffs so ein, dass die Druckplatte immer in einem geeigneten Winkelposition
Bedienung
Schritt 1: Entfernen Sie die Leiterplatte und platzieren Sie sie auf den vier Positionierungsstiften. Drehen Sie den Höhenverstellknopf, um das Druckmodul und die Leiterplatte in Kontakt zu bringen. Passen Sie dann die Position der Positionierungsnadel an und sorgen Sie dafür, dass das Druckloch der Druckschablone mit der Druckoberfläche der Leiterplatte übereinstimmt Platine, feste vier Positionierungsnadeln
Schritt 2: entsprechend der Position der Leiterplattengröße und der Platinenkomponenten platzieren Sie den entsprechenden Fingerhut zwischen den Positionen der vier Positionierungsnadeln und stellen Sie den X- und Y-Achsen-Einstellknopf ein, die Druckoberfläche und das Loch der Druckvorlage für Leiterplatten präzise Positionierung durch den festgelegten Feststellknopf.
Schritt 3: Entfernen Sie entsprechend der Leiterplatte die entsprechende Lötpaste oder nehmen Sie eine kleine Menge Lötpaste, die in die Schablone gelegt wird (Hinweis: Die Paste muss nach Gebrauch vollständig gemischt sein und um die Verwendung eines automatischen Pastenmischers mit Temperatur von ZB500S zu empfehlen ), verwenden Sie als Vorlage einen Schaber mit Lötpaste in der entsprechenden Uniform über die Druckposition.Zeit, den Vorgang abzuschließen, nicht wiederholter Vorgang
Schritt 4: Wenn nach dem Drucken die Menge der Lötpaste auf der Leiterplatte weniger oder mehr beträgt, kann der Abstand zwischen der Druckschablone und der Leiterplatte mit einem Schablonen-Höhenverstellknopf angepasst werden, um die Menge der aufgedruckten Lötpaste zu steuern die Leiterplatte
Schritt 5: Die Leiterplatte ist fertig, die überschüssige Lötpaste sollte in einem anderen Behälter gelegt werden und kann nicht in die ursprünglich unbenutzte Lötpaste zurückgegeben werden, um die unbenutzte Lötpaste und die Druckvorlage und den Schaber zum Reinigen nicht zu beschädigen sauber, der allgemeine Verwendung der medizinischen Alkoholreinigung
Angelegenheit
1: Jedes Mal nach Abschluss der Arbeit, rechtzeitige Reinigung und Wartung der Maschine, um die Lebensdauer der Maschine nicht zu beeinträchtigen
2: Druckvorlage nach oben und unten bewegen, nicht zu viel forceeren, um die Maschine nicht zu beschädigen und die Positionierungsgenauigkeit zu beeinträchtigen
3: Nehmen oder setzen Sie die Leiterplatte ein. Wir sollten darauf achten, die Positionierungsnadel zu schützen, um sie nicht zu beschädigen. Für unterschiedliche Größen des Positionierungslochs können Sie auch den entsprechenden Positionierungsstift anpassen

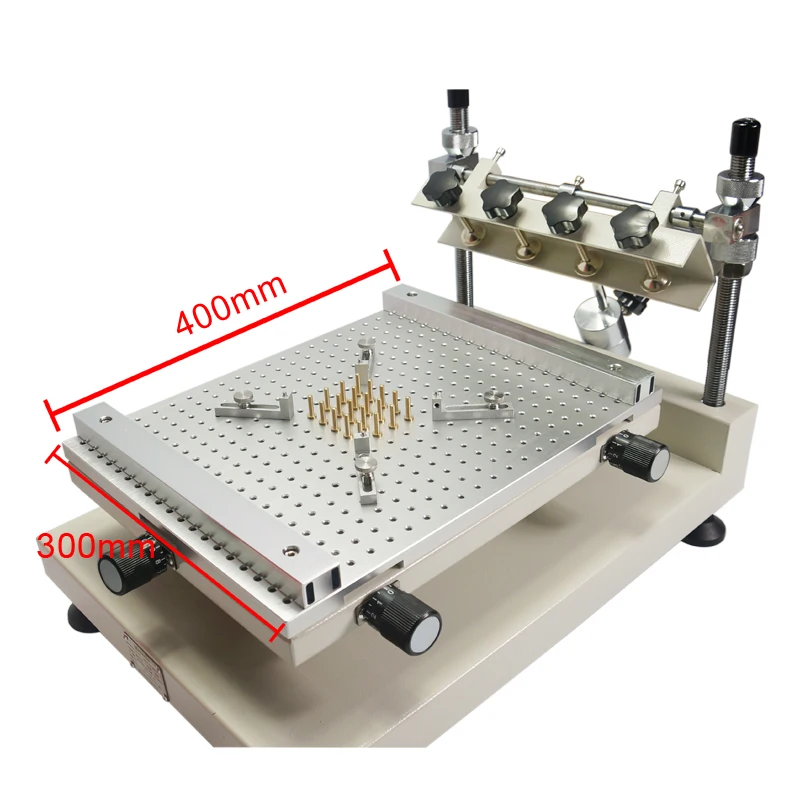

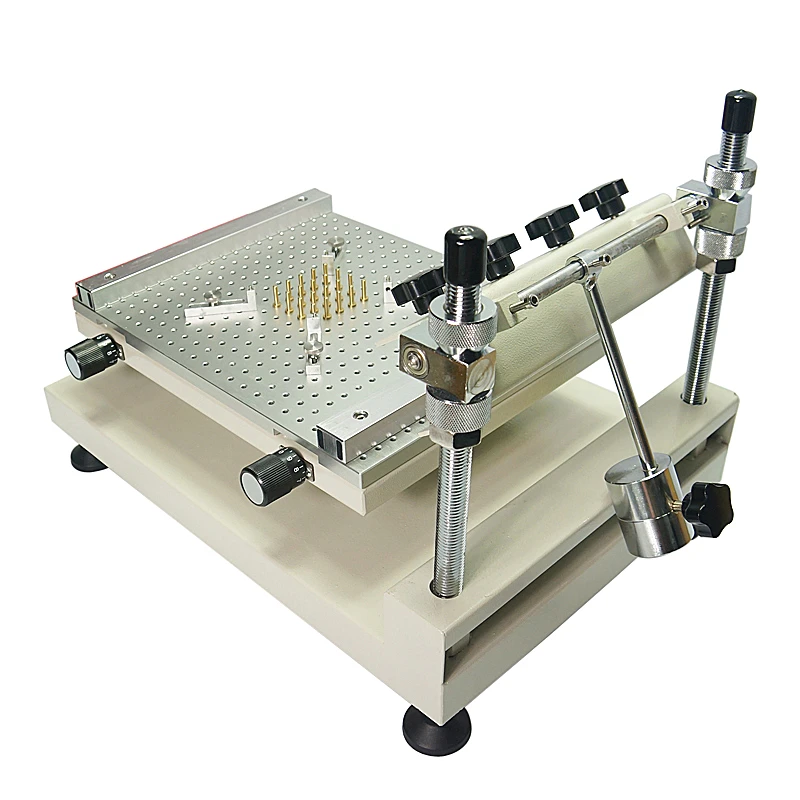

Produktdetails in Bildern

Produkteigenschaften

Brand Name

LYBGACNC

Hign-concerned Chemical

Keine

Origin

CN (Herkunft)

is_customized

Ja

Certification

CE

Model Number

ZB3040H Silkscreen SMT Printing Machine
