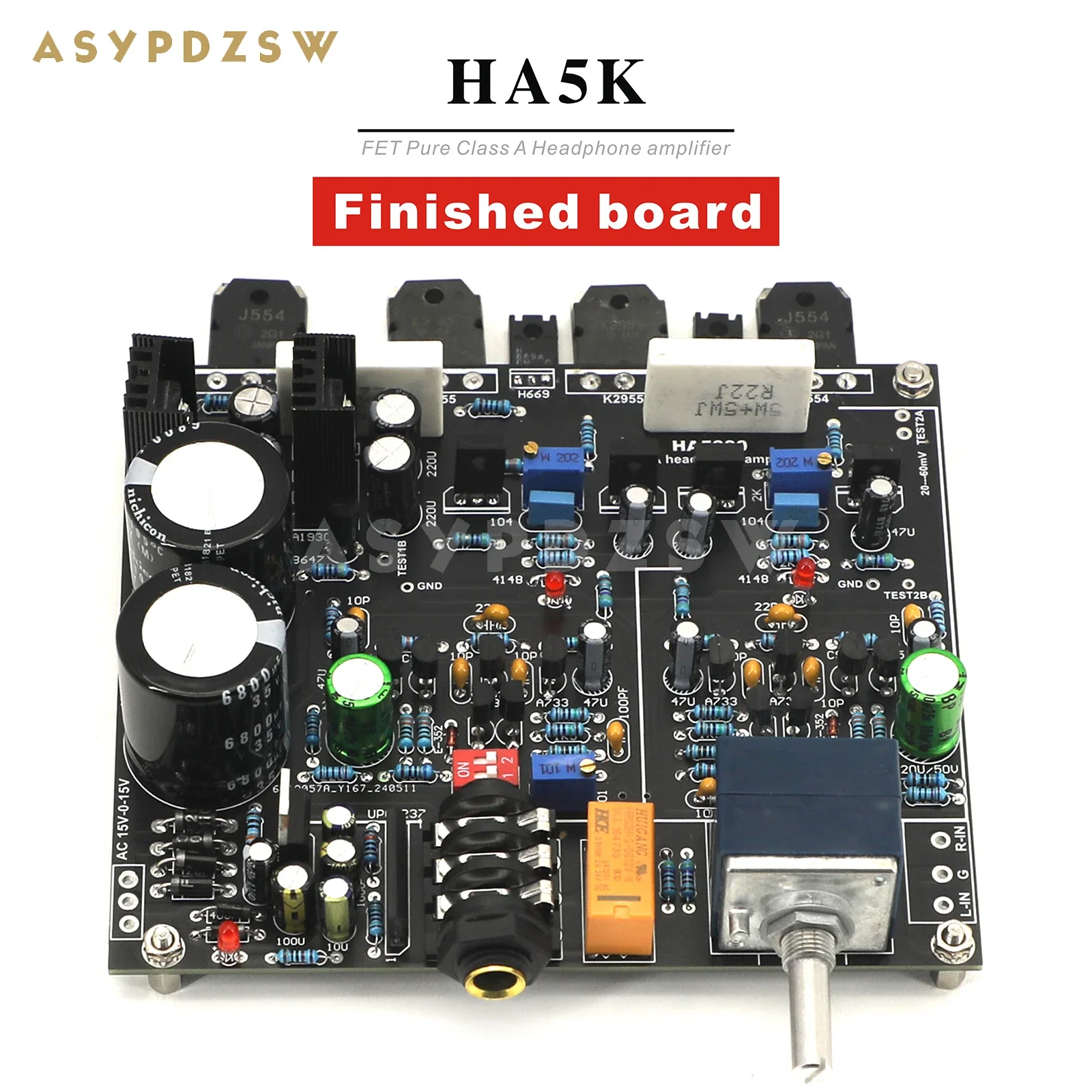

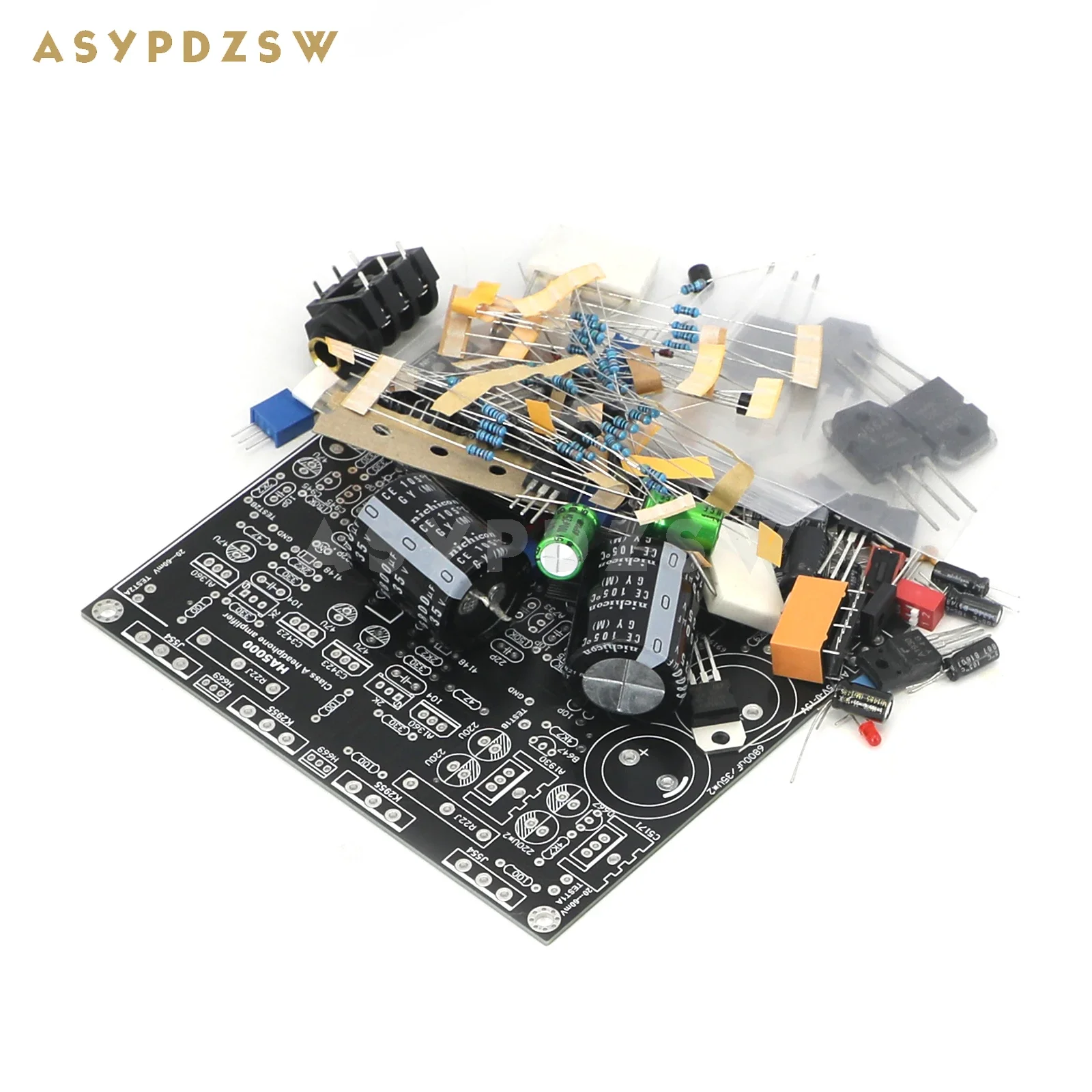

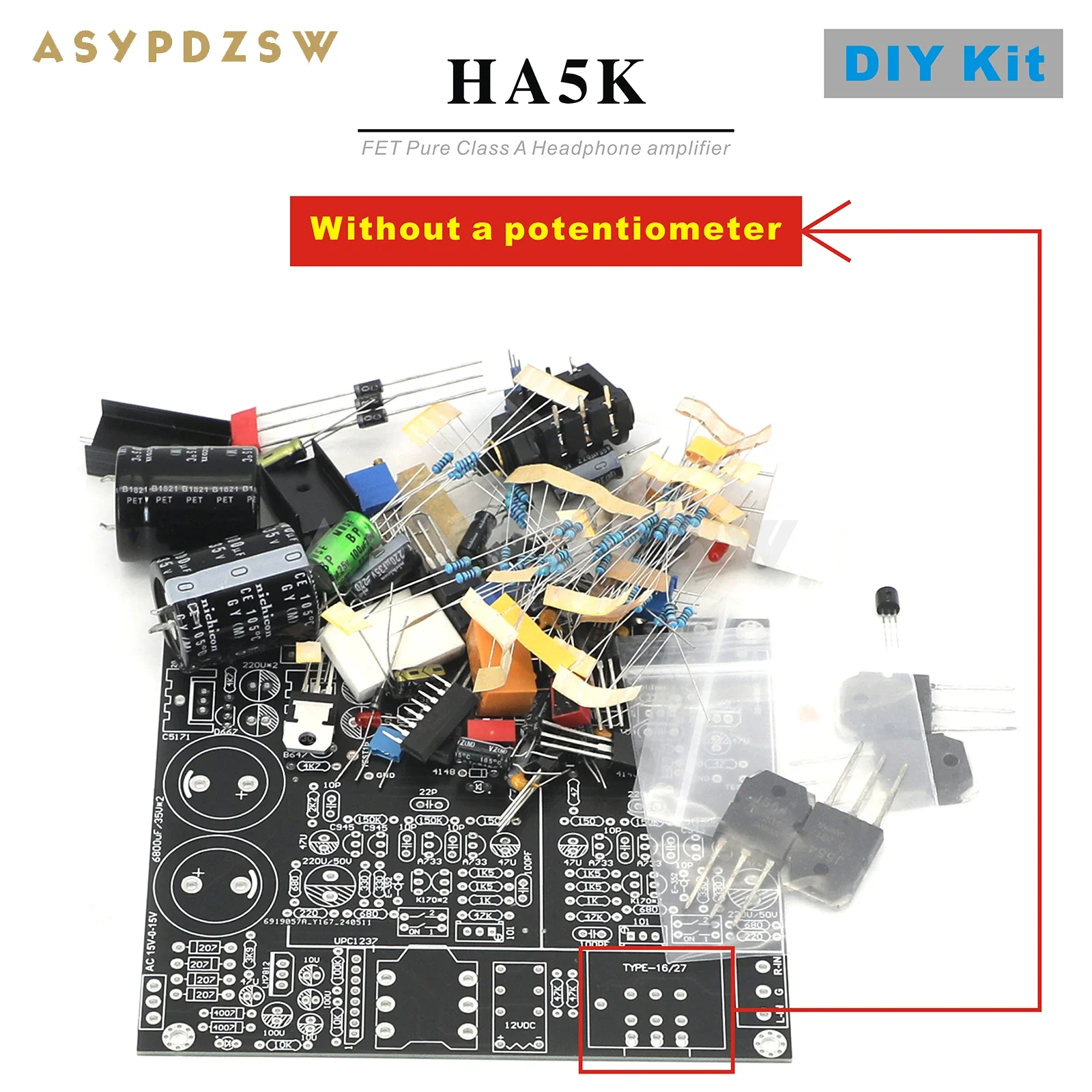

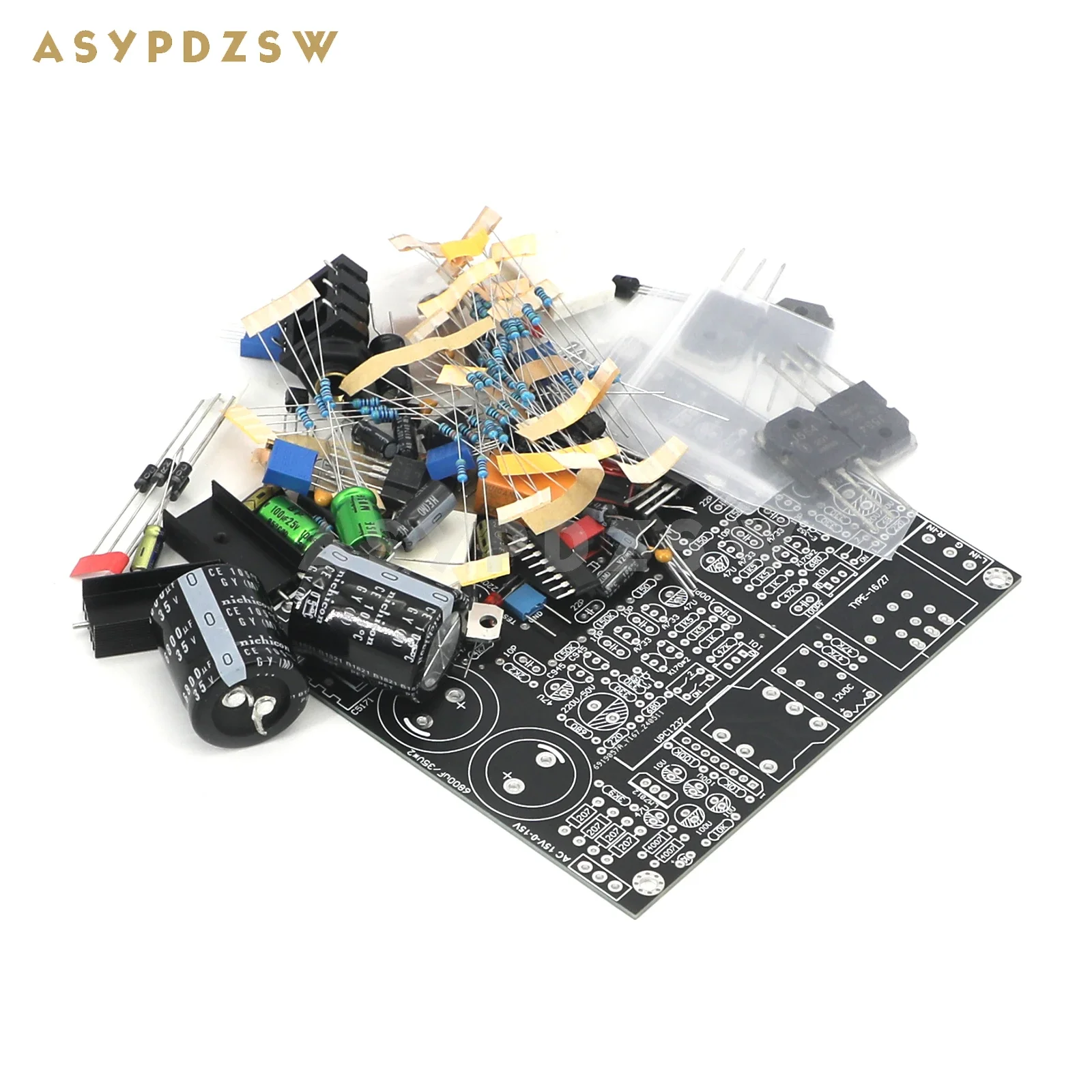

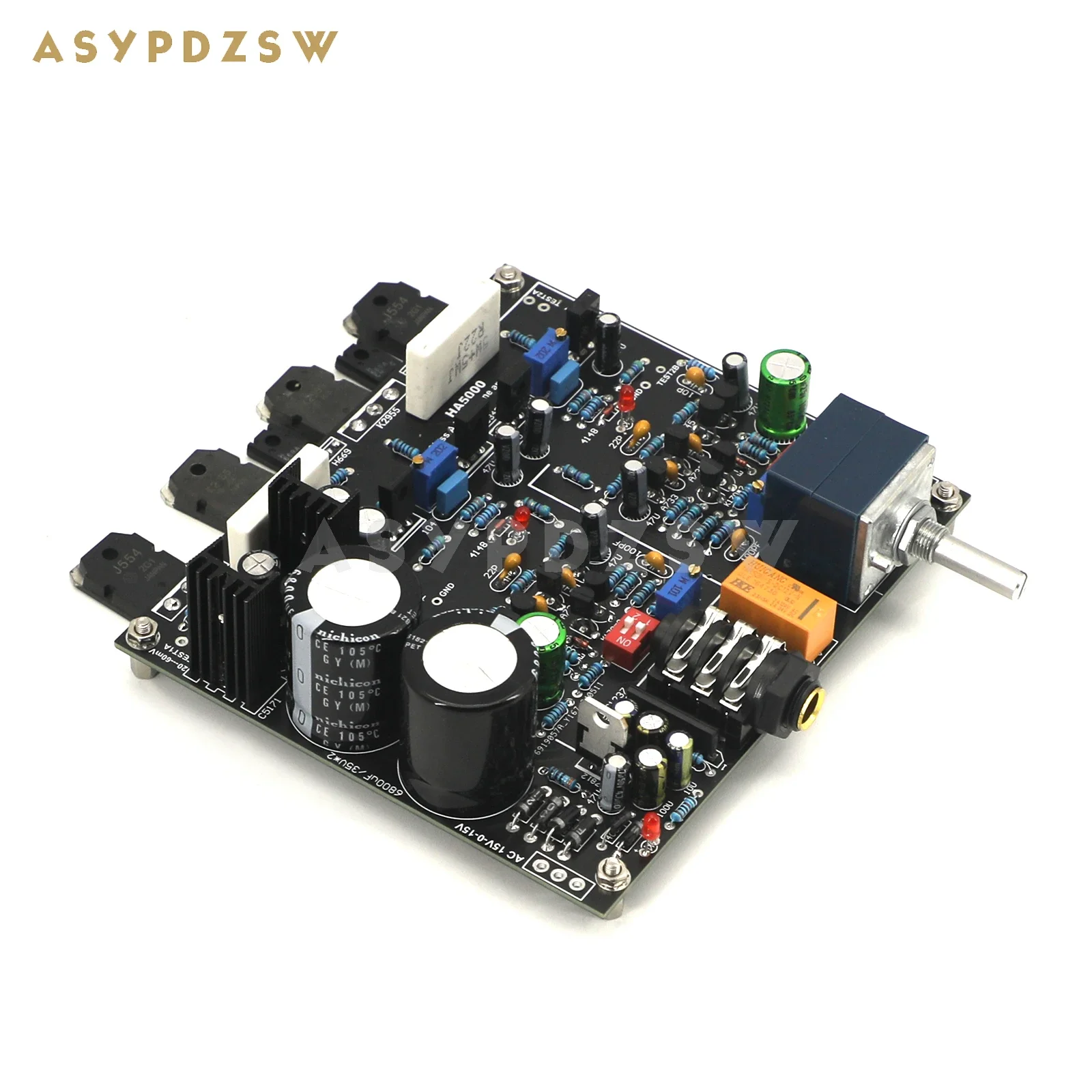

HA5K FET Reiner Class-A-Kopfhörerverstärker DIY-Bausatz/Fertigplatine basierend auf dem Audio Technica HA5000 Verstärkerschaltkreis

Produktbeschreibung

Dies ist ein vollständig getrennter, reiner Class-A-Kopfhörerverstärker.Der Schaltkreis basiert auf dem bekannten HA5000.Der Klang ist ausgezeichnet!!
Bei Verwendung des Toshiba 2SK370 FET als einzelnen Differenzeingang ist der Klang sehr fein. Der K2955 J554 Power FET dient als Ausgang, wodurch die tiefen Frequenzen sehr voll und flexibel klingen.
Auf der Verstärkerplatine befindet sich ein Gain-Schalter, mit dem Sie die Verstärkung je nach verwendeter Kopfhörer einstellen können.
Betriebsspannung: AC 15V--0--15V
Lastimpedanz 16-600 Ohm
Empfindlichkeit von 1,1 V / 50.000 Ohm
Maximale Ausgangsleistung
2.400 mW + 2.400 mW (16 Ohm Last)
1.200 mW + 1.200 mW (32 Ohm Last)
600 mW + 600 mW (64 Ohm Last)
65 mW + 65 mW (600 Ohm Last)
Eingangsimpedanz: 47 kOhm
Frequenzgang: 10 Hz - 35 kHz
Signal-Rausch-Verhältnis: >90 dB bei einer Verstärkung von 6 dB.
Ausgangsimpedanz: Leitungsausgang 0,2 Ohm
Frequenzgang 5 ~ 200.000 Hz
PCB-Größe: 130 mm * 112 mm
Debugging-Methode
1.Messen Sie die Punkte TEST1A und TEST2A und stellen Sie den 2K-Blau-Regler so ein, dass die Spannung zwischen 20 mV und 80 V einstellbar ist.Bitte stellen Sie sicher, dass Sie die Einstellung anhand der Temperatur Ihres Kühlkörpers vornehmen.
2.Messen Sie die Punkte TEST1B und TEST2B, passen Sie den blauen, einstellbaren Widerstand 100R so an, dass die Spannung nahezu 0 mV Gleichspannung beträgt.

Produktdetails in Bildern

Produkteigenschaften

Markenname

ASYPDZSW

Ausgabetyp

LINE OUT (AUDIO-AUSGANG)

Eingebauter Akku

Nein

Empfohlene maximale Kopfhörerimpedanz

32-50 Ohm

Eingabetyp

RCA-Anschluss

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

DSD (Direktstream Digital)

Nein

Körpermaterial

Aluminium

Kanäle

2 (2.0)

Bluetooth

Nein

Typ

Mini-Verstärker

WLAN

Nein

Modellnummer

HA5K

Paket

YES

Zertifizierung

NONE

PCM

Nein
