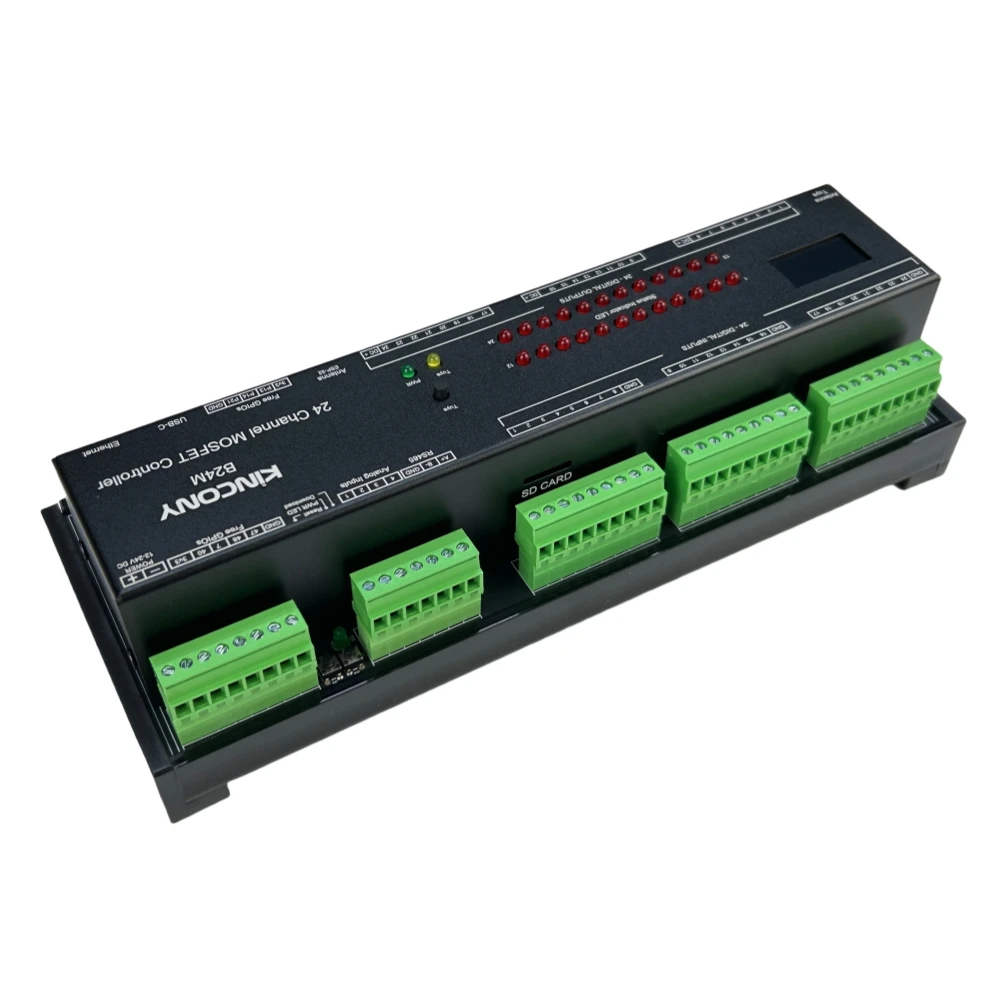

KinCony B24M Ethernet-WLAN-Controller für Home Assistant ESPHome Tasmota Tuya MQTT RS485 Modbus KCS V3

Produktbeschreibung

KinCony B24M ESP32 Smart-Controller basierend auf dem ESP32-S3-WROOM-1U (N16R8) WLAN-Chip.Unterstützt 24-Kanal-MOSFET-Ausgang, 4-Kanal-1-Wire-GPIOs, 3 freie GPIOs, 4-Kanal-ADS1115-16-Bit-Analogeingänge.Eine SD-Karte, die den SPI-Bus nutzt.B24M enthält den hochpräzisen RTC-Uhr-Chip DS3231.Das LCD-Display zeigt die WLAN- und Ethernet-IP-Adressen sowie den Tuya-Verbindungsstatus an.Der B24M verfügt über einen I2C-Bus-Extender und einen RS485-Anschluss.Sie können beliebige Codes mit dem Arduino IDE / MicroPython / ESP-IDF Entwicklungs-Tool für das ESP32-Modul schreiben.Wir werden Arduino / ESP-IDF-Democode für verschiedene Beispiele bereitstellen.Jeder kann den Code für Ihr eigenes Smart-Home-Automatisierungssystemprojekt modifizieren und ändern.Es unterstützt die Nutzung durch ESPHome für Home Assistant oder Tasmota-Firmware für die DIY-Smart-Home-Automatisierung.Der B24M verwendet die KCS v3-Firmware, die die automatische Entdeckungsfunktion von Home Assistant über MQTT unterstützt, sodass kein Konfigurationscode (Nullcode) für Home Assistant geschrieben werden muss.
Modell-Nr.KinCony B24M
Beschreibung: KinCony 24-Kanal ESP32-S3 Smart Controller – B24M
Stromversorgung: 12-24V DC
Prozessor: ESP32-S3-WROOM-1U (N16R8)
Größe: 220mm*83mm*56mm
Schnittstellen: Ethernet(RJ45)-LAN 100Mbps IPv4/IPv6, WiFi, RS485, Bluetooth, USB-C, LCD, I2C, Tuya-Modul
RTC: DS3231 Hochpräzisions-Chip (Batterieanschluss auf der Leiterplatte)
SD-Karte: SPI-Bus
Installationsmethode: DIN-Schiene
LCD: SSD1306 I2C-Display
Ausgaben
24-Kanal-MOSFET-Ausgänge, jeder Kanal verwendet einen MAX 10A Treiber-IC.
Eingaben: Assistent
ADS1115 16-Bit-ADC: 2-Kanal-Analogeingang DC0-5V (A1,A2) 2-Kanal-Analogeingang 4-20mA (A3,A4)
24 Trockenkontakteingänge (Optokoppler-Isolation, Langstreckenschaltung für Kabel bis zu 500 Meter)
3 Tasten: 1: ESP32 Reset 2: ESP32 Download 3: Tuya Konfiguration
1-Wire GPIO: 4-Kanal (mit Pull-up-Widerstand auf der Leiterplatte)
Freier GPIO: 3CH (ohne Pull-up-Widerstand auf der Leiterplatte, direkt mit ESP32-Pin verbinden)
Softwarelösung

Produkteigenschaften

Markenname

KinCony

Kommunikationsmethode

WLAN

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Spezifikation

EU-Stecker

Kompatibilität

Alle kompatibel

Mit Kamera ausgestattet

Nein

Zertifizierung

CE

Modellnummer

B24M

tasmota

yes

esphome

yes

arduino IDE

yes

mosfet

max 10A

ADC

16bit ADS1115

power supply

DC12-24V

Tuya

support

voice control

Alexa/Google home

free GPIOs

7 pins

KCS v3

support soon

KinCony Cloud Server

free 2 years
