QUESCAN QS80RN-HVS 12 V NMEA0183 GPS-Empfänger RS232 DB9 NMEA 0183 GPS GLONASS BeiDou Galileo M8N 1-10 Hz RMC GGA GLL VTG GSA

Produktbeschreibung

Übersicht
Bei diesem Artikel handelt es sich um einen seriellen (RS-232) GPS-Empfänger. Der Endstecker ist eine DB9-Buchse, die mit externem 7-28 V betrieben wird. Das Protokoll für diesen Empfänger ist Standard NMEA 0183 und die Baudrate ist auf 9600 bps eingestellt.Zu den vom Empfänger ausgegebenen NMEA-Nachrichten gehören NMEA-RMC, GGA, GSA GSV, GLL, VTG.Der Empfänger unterstützt 72 Kanäle zum Empfang von GPS/QZSS+GLONASS und WAAS.Mit Hilfe von WAAS beträgt die Positionierungsgenauigkeit 2,0 Meter für offene Außenbereiche und die maximale Navigationsaktualisierungsrate beträgt 10 Hz.Es handelt sich um eine kostengünstige NMEA 0183-Lösung, die in der Schiffselektronik, im Transportmanagement, in öffentlichen Verkehrssystemen usw. weit verbreitet ist.
Hinweis: Wenn Sie die Empfängerkonfiguration ändern müssen, z. B. Baudrate und NMEA-Meldungsausgabe, können Sie sich gerne an uns wenden.
Benutzer können verschiedene Einstellungen über die Windows-Software U-center konfigurieren.
Der Empfänger ist werkseitig mit einer Baudrate von 9600 bps konfiguriert.
Spezifikation

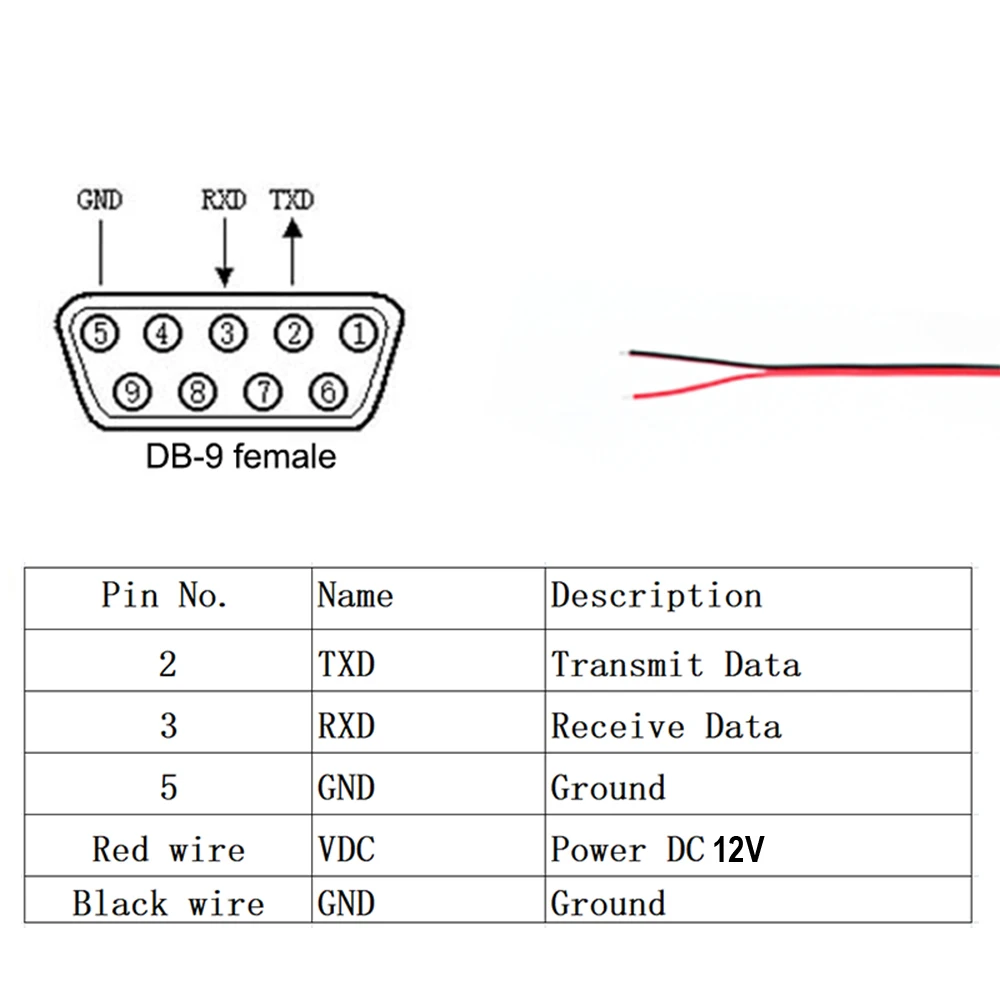

Pin-Belegung
Leistung
Über U-Zentrum
Dem Himmel zugewandt und parallel zur horizontalen Ebene
Werkseinstellungen
�GPS+GLONASS+QZSS+SBAS-Globaler Positionierungssystem
9600 Baud, 8 Datenbits, kein Paritätsbit, 1 Stoppbit.
1 Hz Navigations-Update-Rate
�NMEA Version 4.0.
�Eingabebenachrichten: NMEA und UBX.

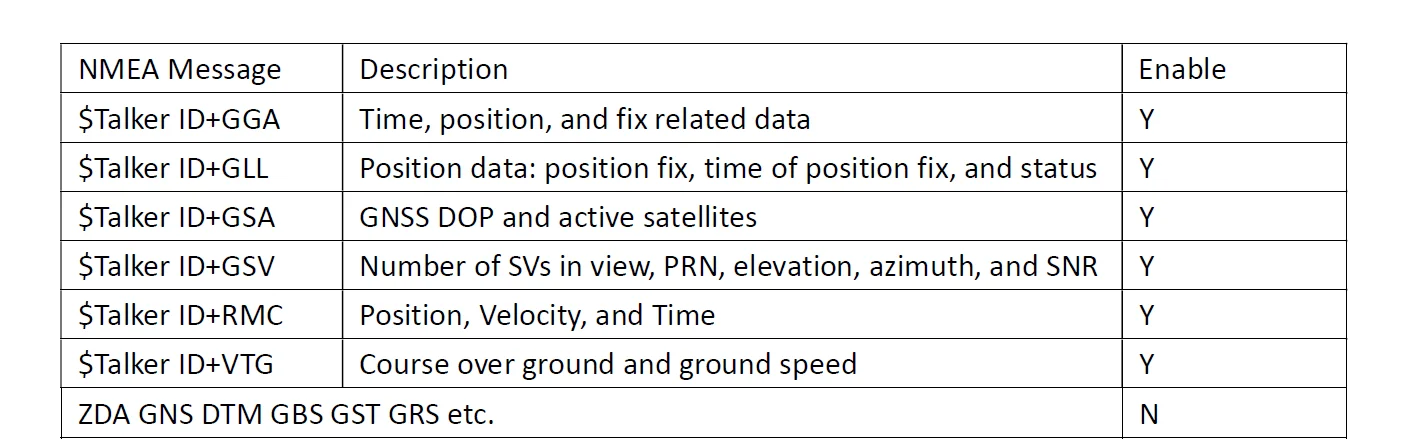

�Ausgabebenachrichten: NMEA GGA, GLL, GSA, GSV, RMC, VTG und TXT.
Konfigurationssoftware
U-Zentrum
Details

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Typ

Andere SPS-Peripheriemodule

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Modell

QS80RN-HVS

GNSS

GPS GLONASS BeiDou Galileo QZSS SBAS

Protocol

NMEA0183

NMEA sentence

RMC GGA GLL VTG GSA GSV

Signal level

RS232

Accuracy

1.5 m CEP

Rate

Max 10Hz,Default 1Hz

Baud rate

4800bps -921600bps,Default 9600

Voltage

7V-28V,Typical 12V

Connector type

DB9 female+Power cable
