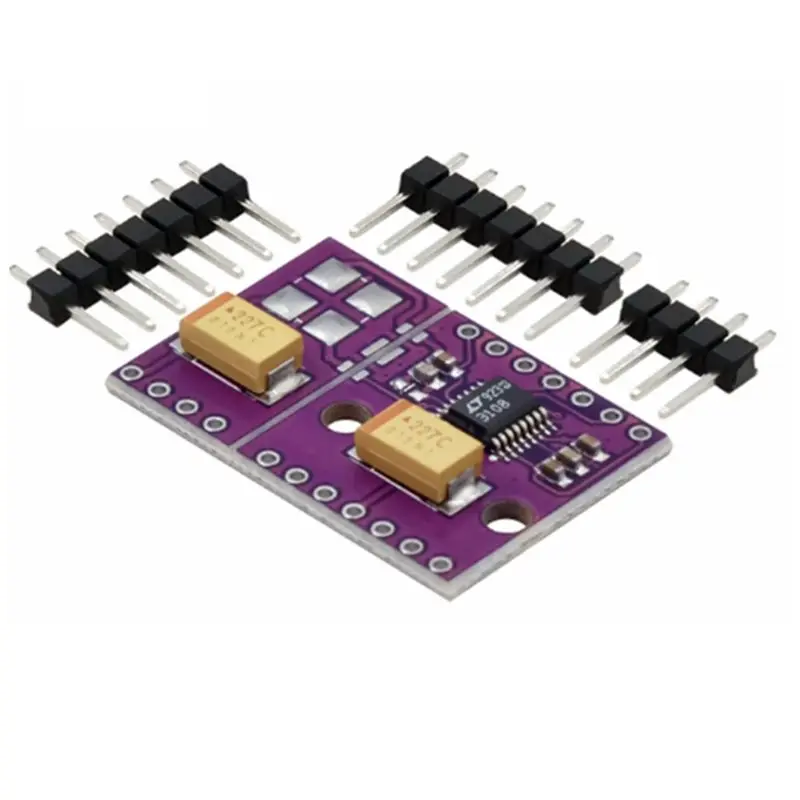

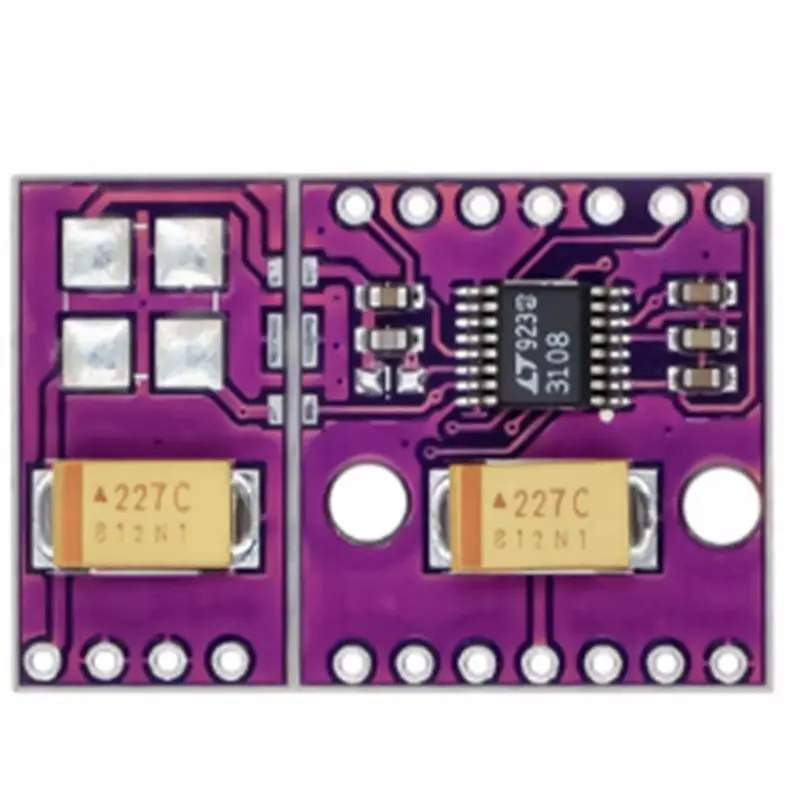

ABGI-2X LTC3108-1 Ultralow-Voltage-Step-Up-Konverter und Power-Manager Spannungserhöhungs-Konverter Entwicklungsboard

28,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–14 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

LTC3108-1 Ultraniederspannungs-Aufwärtswandler und Leistungsmanager, Entwicklungsplatine für Spannungssteigerwandler
Der LTC3108-1 ist ein hochintegrierter DC/DC-Wandler, der sich ideal für die Gewinnung und Verwaltung von überschüssiger Energie aus extrem niedrigen Eingangsspannungsquellen wie thermoelektrischen Generatoren (TEG), Thermopilen und kleinen Solarzellen eignet.Die Aufwärtswandler-Topologie funktioniert mit Eingangsspannungen von nur 20 mV. Mithilfe eines kleinen Aufwärtstransformators bietet der LTC3108-1 eine umfassende Lösung für die Stromversorgung in drahtlosen Sensoren und zur Datenerfassung.
Der 2,2-V-LDO-Spannungsregler versorgt einen externen Mikroprozessor mit Strom, während der Hauptausgang auf eine von vier festen Spannungen programmiert ist, um einen drahtlosen Sender oder Sensoren mit Strom zu versorgen.Die „Power Good“-Anzeige signalisiert, dass die Hauptausgangsspannung im zulässigen Bereich liegt.Ein zweiter Ausgang kann vom Host aktiviert werden.
Ein Energiespeicherkondensator liefert Strom, wenn die Eingangsspannungsquelle nicht verfügbar ist.Ein extrem geringer Ruhestrom und ein hocheffizientes Design gewährleisten die schnellstmögliche Aufladung des Ausgangskondensators.Der LTC3108-1 ist funktional äquivalent zum LTC3108, mit der Ausnahme seiner einzigartigen, festen VOUT-Optionen.
Betrieb mit Eingangssignalen von 20 mV
Komplette Energiegewinnung
Managementsystem
Wählbare VOUT von 2,5V, 3V, 3,7V oder 4,5V
LDO: 2,2 V bei 3 mA
Logisch gesteuerter Ausgang
Reservierte Energieleistung
Power Good-Anzeige
Verwendet kompakte Aufwärtstransformatoren
Farbe: Wie abgebildet
Material: Leiterplatte
Packungsinhalt
2 Sets x LTC3108-1 Spannungswandler (Boost)
Nur der oben genannte Lieferumfang ist enthalten, andere Produkte sind nicht inbegriffen.
Hinweis: Durch Lichtreflexionen und unterschiedliche Bildschirmeinstellungen kann die Farbe des Artikels auf dem Bild leicht von der tatsächlichen Farbe abweichen.Die zulässige Messabweichung beträgt +/- 1-3 cm.
