Heimkino Verstärker

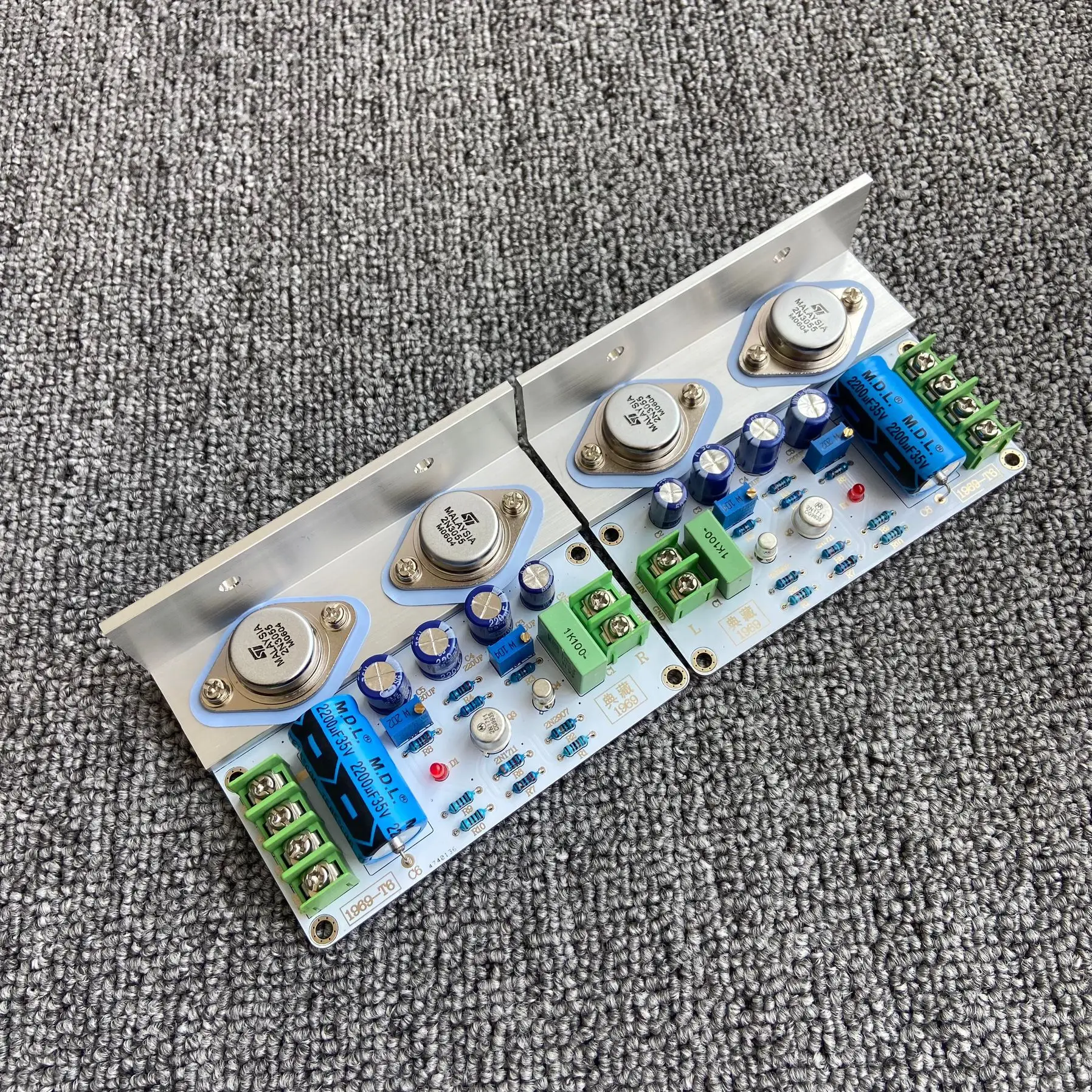

GHXAMP Hifi JLH 1969 Verstärker Audio Klasse-A-Verstärkerplatine Stereo für 3-8 Zoll Breitbandlautsprecher 2N3055 Fertig montiert 2 Stück

52,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–14 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Hinweis: Assistent
Jetzt ist der 2N3055-Transistor neu.

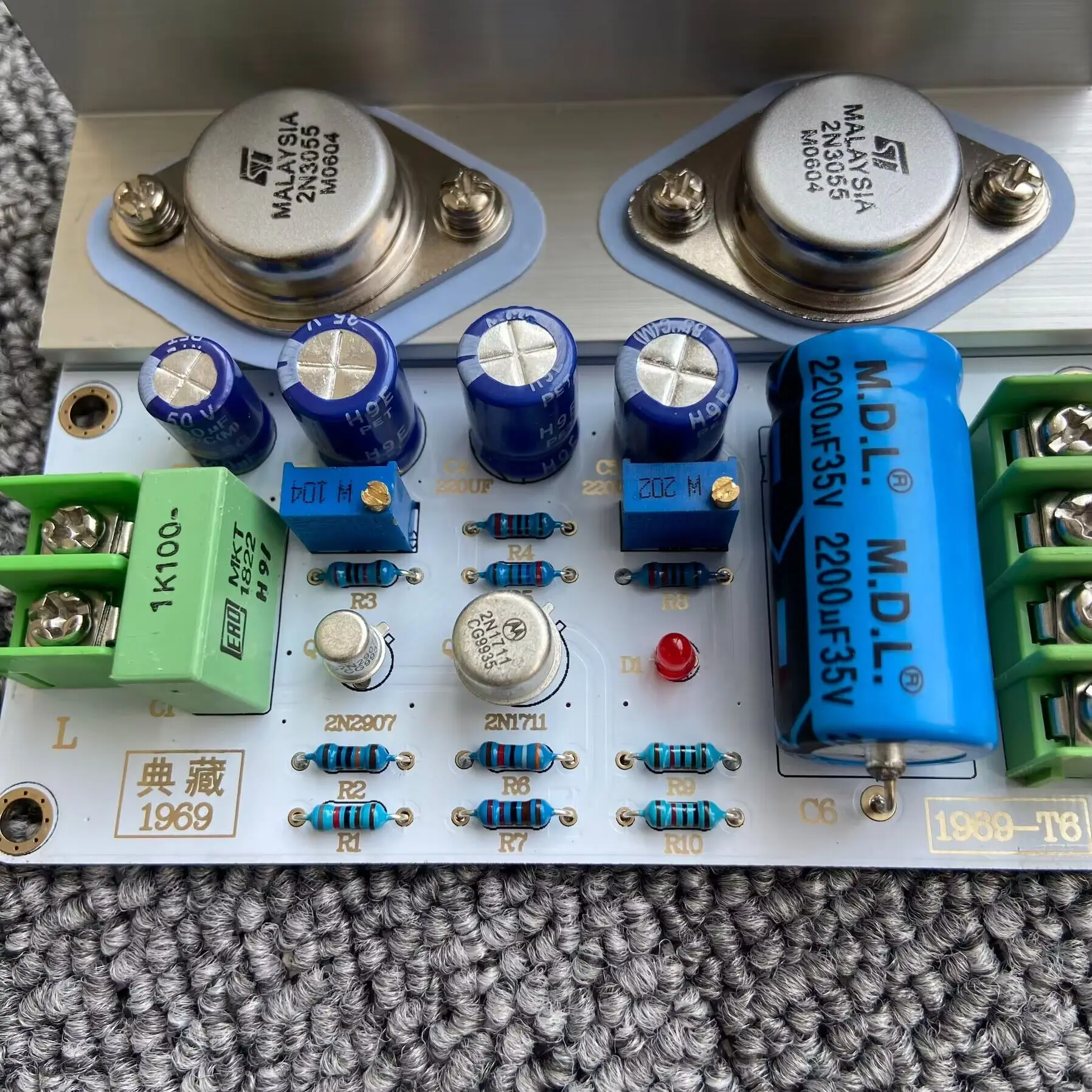

Die fertige Platine ist eine montierte, eingestellte und getestete Verstärkerplatine des klassischen JLH (John-LinseY Hood) 1969 Klasse-A-Verstärkers.Obwohl der JLH 1969 ein einfaches Design hat, ist er dennoch einer der besten Transistorverstärker.
1.Die Leiterplatte übernimmt das klassische Schaltungsdesign JLH1969, und die PCB-Platine ist mit einem doppelseitigen Vergoldungsprozess versehen, was sie robust und langlebig macht.
2.Präzises Paarung von Transistoren
3.Luftfahrttaugliche Magnesiumlegierung mit Winkelaluminium
4.Kondensatoren verwenden hochwertige deutsche ERO-, japanische FC-, Ruby- und andere importierte Materialien.
5.Widerstand: Kupferfuß-Metallfilm, 5-Ring-Präzision
6.Goldseilrohr: kleines Rohr 2N2907, mittleres Rohr 2N1711, großes Rohr 2N3055 oder importiertes ON3055.ON15024.
7.Anwendung
Geeignet zum Hören von Gesang, Sie können 3-5 Zoll Breitbandlautsprecher wählen.
Sie können
Wählen Sie 5-8 Zoll Vollbereich.
Lautsprecher für
Bass hören
Alternativ können Sie einen 2-Wege-Lautsprecher mit einer Leistung von unter 120 Watt, 8 Zoll oder weniger und einer Wirkempfindlichkeit von über 86 wählen.
Der Mittelpunkt ihrer eigenen Anpassungen / Ruhestrommethode
Mittelpunkt der Abstimmung: Universelles Tisch-Hit-Spannungsprofil, schwarzer Stift, dann roter Stift, dann GND TP1-Testlöcher (TP1 am positiven Ausgangskondensator) auf der Platine, der einstellbare Widerstand KT1 beträgt 1/2 der Versorgungsspannung.
Modulierter Strom: 10A Universal-Tischstromversorgung, ein Stift ist dann mit positiver Stromversorgung verbunden, der andere Stift ist dann mit dem VCC-Anschluss verbunden, der einstellbare Widerstand KT2 wird angepasst, um die Stromstärke der Platine zu ändern.
Fertige Plattenabmessung: 100mm*73mm*30mm
