DIY Elektronik-Bausatz: Vielseitiges Muster-Design Elektronische Windmühle mit Fließendem Wasser-Licht, 43 LEDs, 5V, Spaßiges Lötset für Komponententraining

Produktbeschreibung

Die Produkte eignen sich für Elektronik-Enthusiasten zum Studieren und Reparieren von Schaltkreisen. Wir garantieren lediglich, dass die Produkte vor der Auslieferung in gutem Zustand sind und können keinen 100%igen Erfolg nach der Installation garantieren. Die Installation des Schaltkreises erfordert, dass der Käufer Erfahrung mit Schaltkreisen hat. Bitte lesen Sie die Produktbeschreibung vor der Zahlung sorgfältig durch.
Freundliche Erinnerung: Die Farbe der Leiterplatte dieses Kits ist schwarz oder grün und wird zufällig versendet. Wenn Sie etwas dagegen haben, kaufen Sie bitte mit Vorsicht.
Funktionsbeschreibung
Nach dem Einschalten zeigen 43 LEDs dynamisch verschiedene Muster an, und 9 Animationen werden über den Bildschirmumschalter S3 abgespielt, darunter Vorwärts-Windmühle, Rückwärts-Windmühle, rotierendes Blütenblatt, rotierendes Pendel, rotierendes Schafhorn, Blütenblatt-Blüte, Schneeflockenbildung, konzentrische Diffusion und rotierende Ellipse. Drücken Sie S1, um zu verlangsamen, und S2, um zu beschleunigen.
Einführung in die Schaltungsprinzipien
43 LEDs sind über eine Kombination aus Zeilen und Spalten mit einem dedizierten Mikrocontroller DX158 verbunden und werden durch das Mikrocontroller-Programm gescannt und angesteuert, um bei Bedarf aufzuleuchten. Das Mikrocontroller-Programm dieses Kits wurde eingeschrieben und kann nach dem Löten Ergebnisse liefern. DC1 ist eine Strombuchse, die sowohl mit einem 1,3 mm kleinen DC-Anschluss als auch mit einer Android-Schnittstellen-Strombuchse kompatibel ist. Sie kann mit 4-5V DC betrieben werden. Das Kit bietet standardmäßig eine Android-Buchse, ohne kleinen DC-Anschluss, und kann mit jedem 5V-Ladekopf betrieben werden. C1 ist ein Backup-Filterkondensator, der im Allgemeinen nicht installiert werden muss und nicht im Kit enthalten ist, was die Wirksamkeit der Nutzung nicht beeinträchtigt.
Vorsichtsmaßnahmen bei der Installation
Alle Leuchtdioden und Mikrocontroller haben Polaritätskomponenten. Achten Sie darauf, diese nicht verkehrt herum einzubauen. Wenn andere Farben benötigt werden, tauschen Sie einfach die LEDs aus (Hinweis: Alle LEDs auf der Platine sind in der Richtung „oben positiv und unten negativ“ installiert).

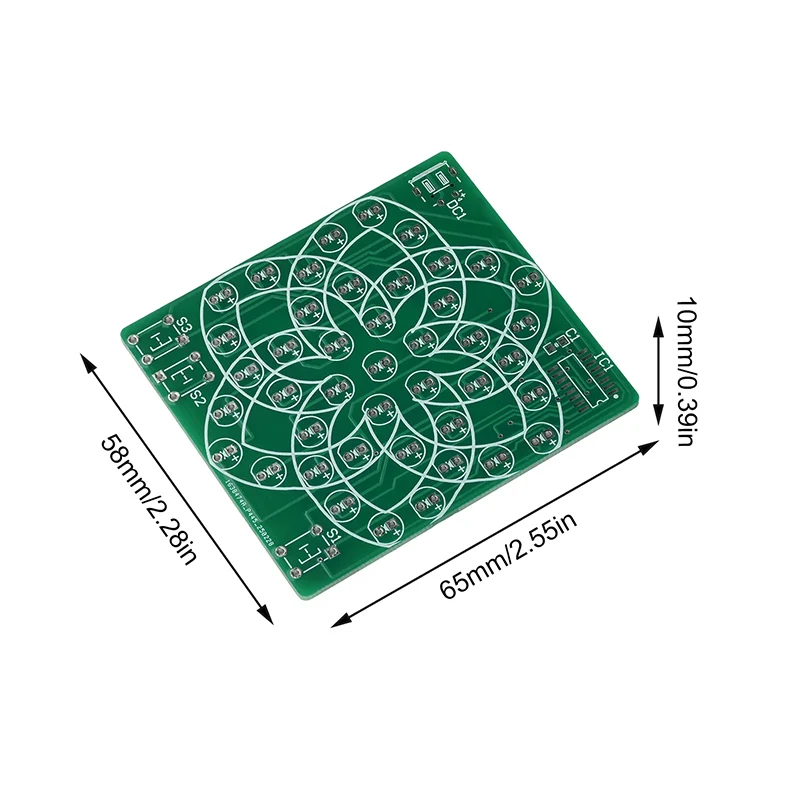

Produktdetails in Bildern

Produkteigenschaften

Brand Name

NONE

Origin

CN (Herkunft)

High-concerned chemical

Keine

Model Number

/

is_customized

Ja

Brand Name

NoEnName_Null
