SI5351 Programmierbarer Taktgenerator 2,5kHz-200MHz Rechteckwellen-SMA-HF-Signalquelle für Amateurfunk GPSDO, Frequenzzähler

Produktbeschreibung

SI5351 Taktgenerator / Rechtecksignal-Quellmodul
Produktbeschreibung
Dieses Signalgeneratormodul basiert auf demSI5351programmierbarer Taktgenerator-IC, der stabile Rechteckwellensignale über einen weiten Frequenzbereich erzeugen kann. Er verfügt über drei SMA-Ausgangsanschlüsse, eine über Tasten einstellbare Frequenz und eine optionale externe Frequenzreferenz für hochpräzise Anwendungen. Stromversorgung überType-C USB (3,3V–5V), ist sie ideal für Labortests, HF-Experimente, Bildungszwecke und als vielseitige Taktquelle.
Gebrauchsanweisung

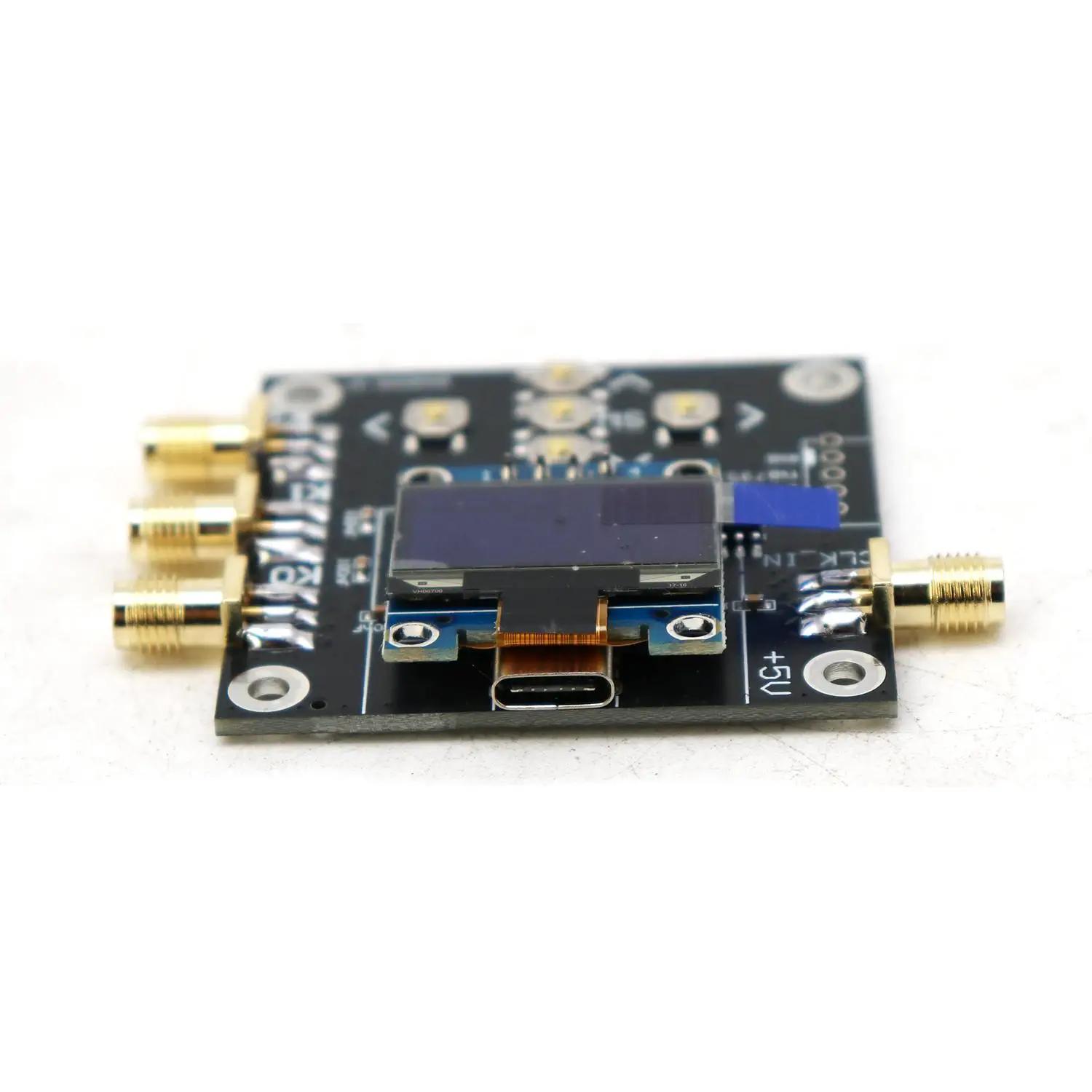

Leistung:Schließen Sie eine 3,3-V–5-V-Gleichstromversorgung über den Typ-C-Anschluss an.
Größe: 5 x 5 x 0,8 cm (ohne SMA-Kopf).

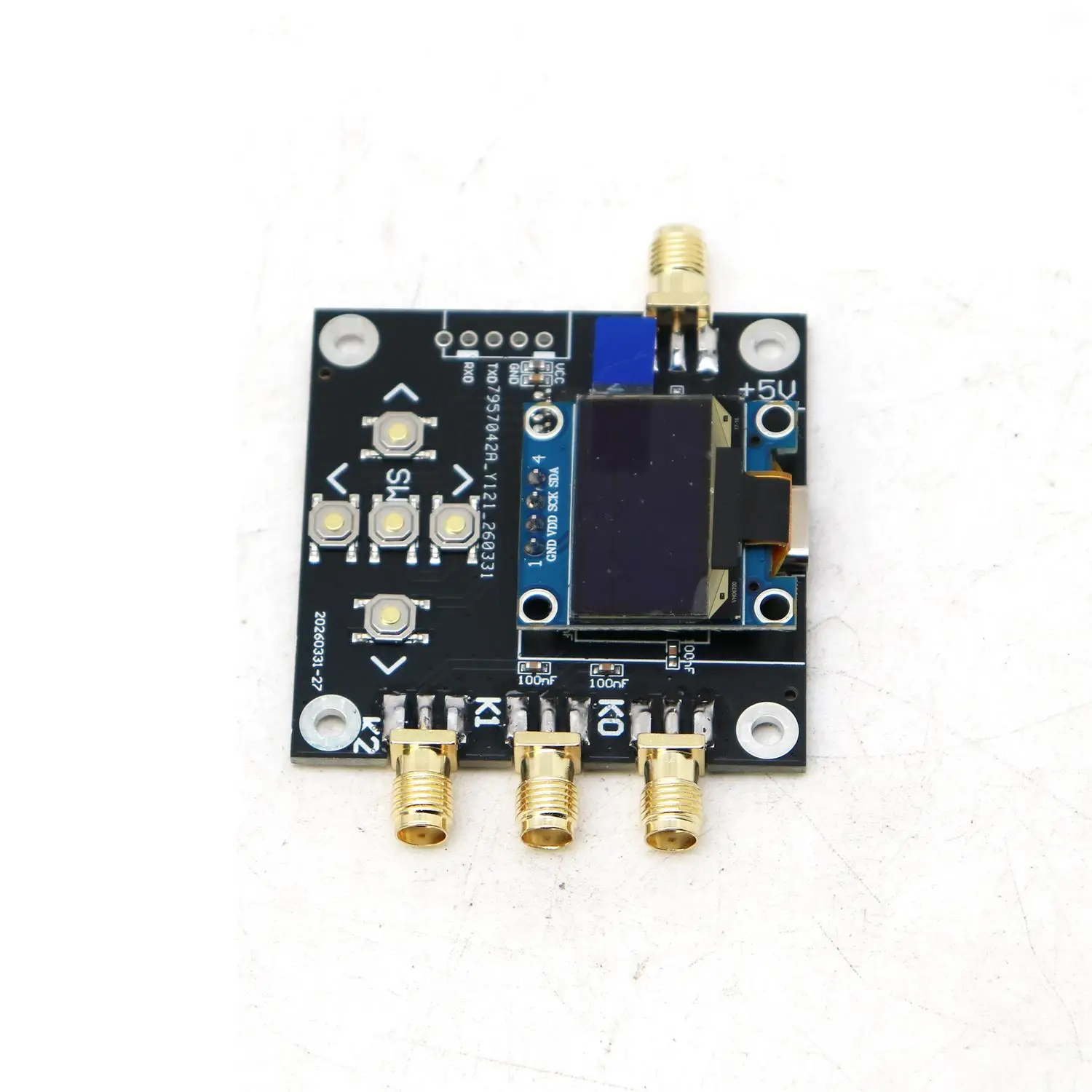

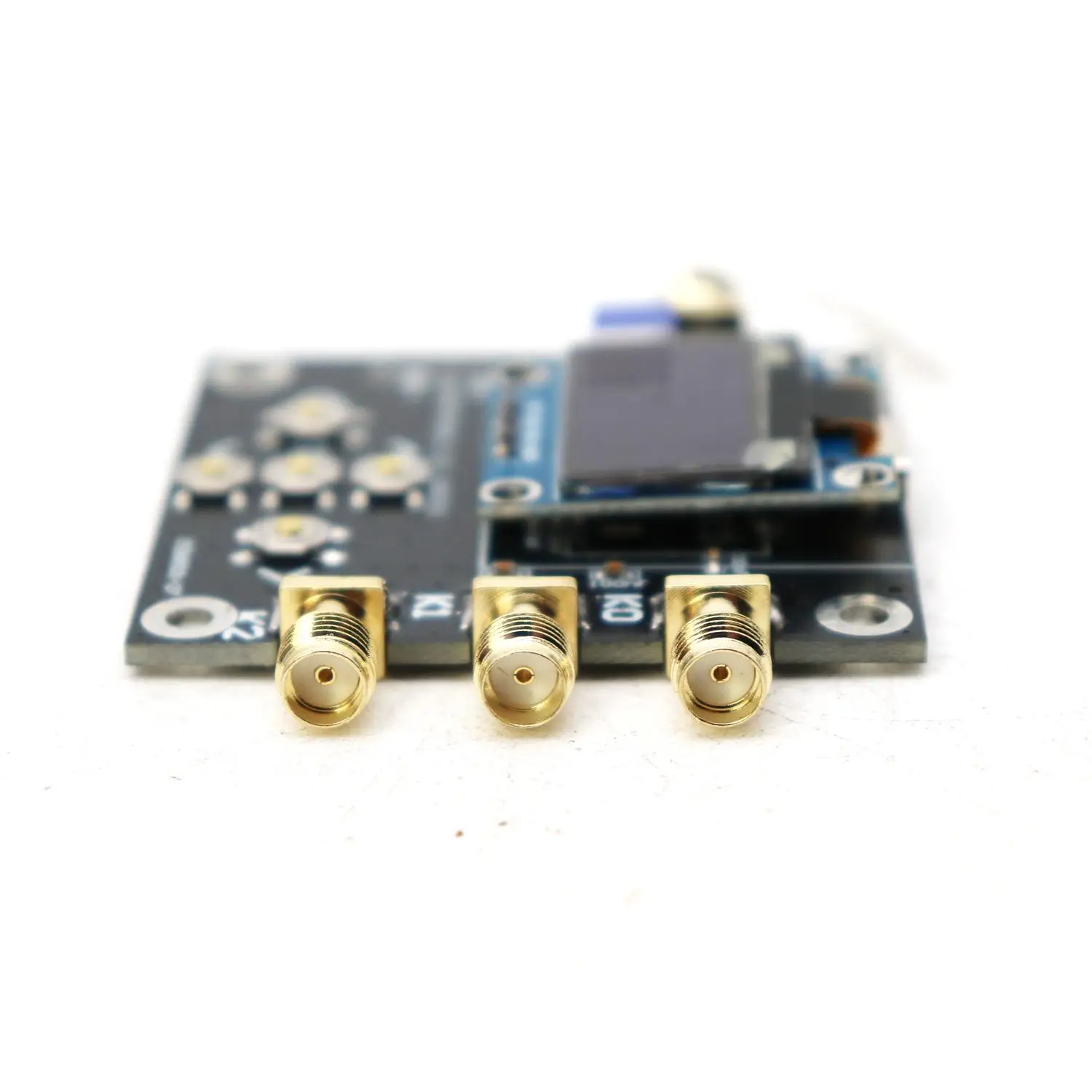

Ausgänge:Die Platine verfügt über drei SMA-Ausgangsanschlüsse
K0:Feste Ausgabe der Frequenz des integrierten Quarzoszillators.
K1 & K2:Vom Benutzer einstellbare Ausgänge über Tasten
Frequenzbereich:2,5 kHz – 200 MHz.
Frequenzanpassung

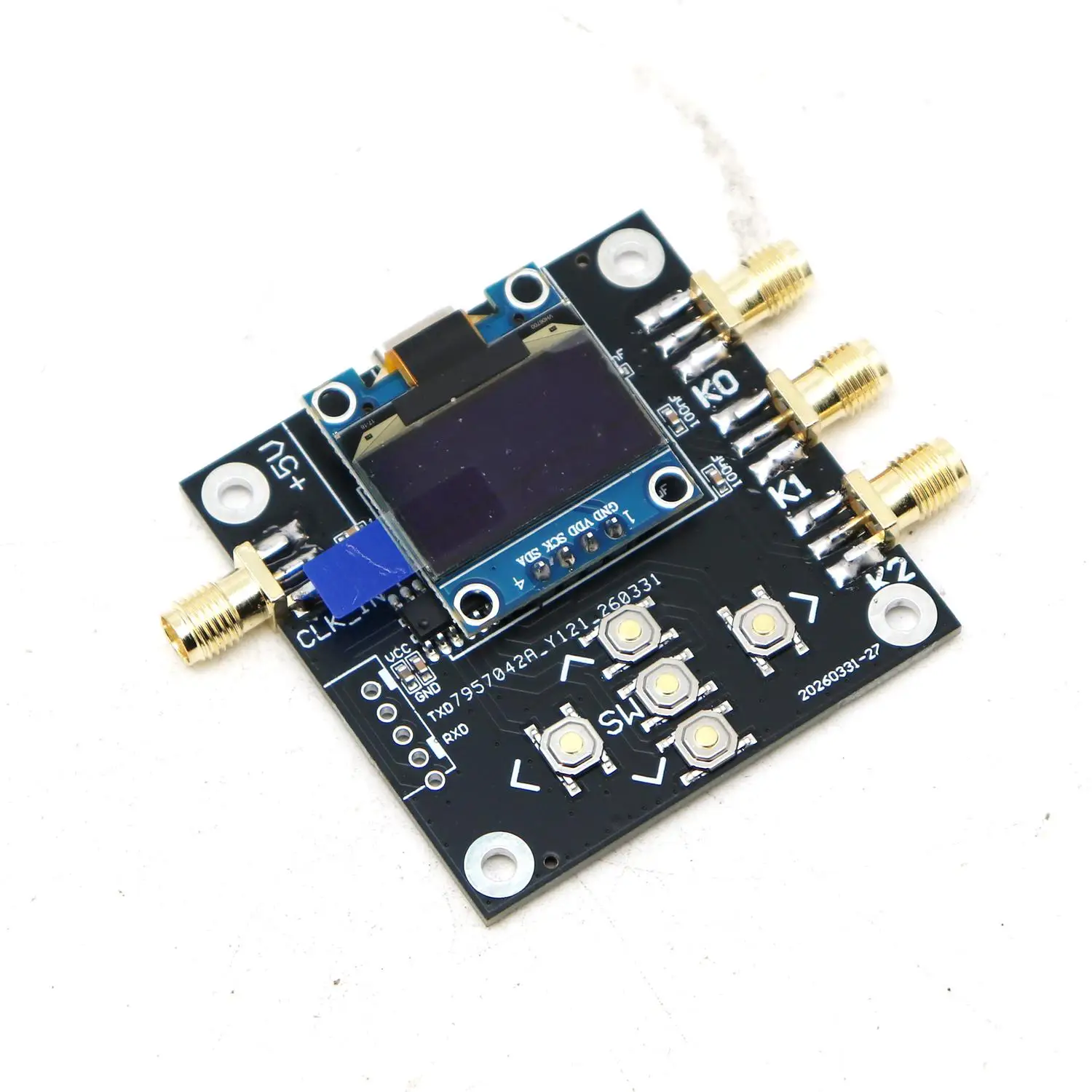

Verwenden Sie dieMittelknopfum den Ausgangskanal (K0/K1/K2) auszuwählen. Der ausgewählte Kanal wird hervorgehoben (umgekehrte Anzeige).
Verwenden Sie dieLinks-/Rechts-Tastenum die zu bearbeitende Ziffer auszuwählen.
Verwenden Sie dieAuf-/Ab-Tastenzur Erhöhung/Verkleinerung der ausgewählten Ziffer. Die Ausgangsfrequenz aktualisiert sich in Echtzeit.
Drücken Sie dieMittelknopfum die Frequenz für den aktuellen Kanal zu speichern und zum nächsten Kanal zu wechseln.
Hochpräzise Kalibrierung

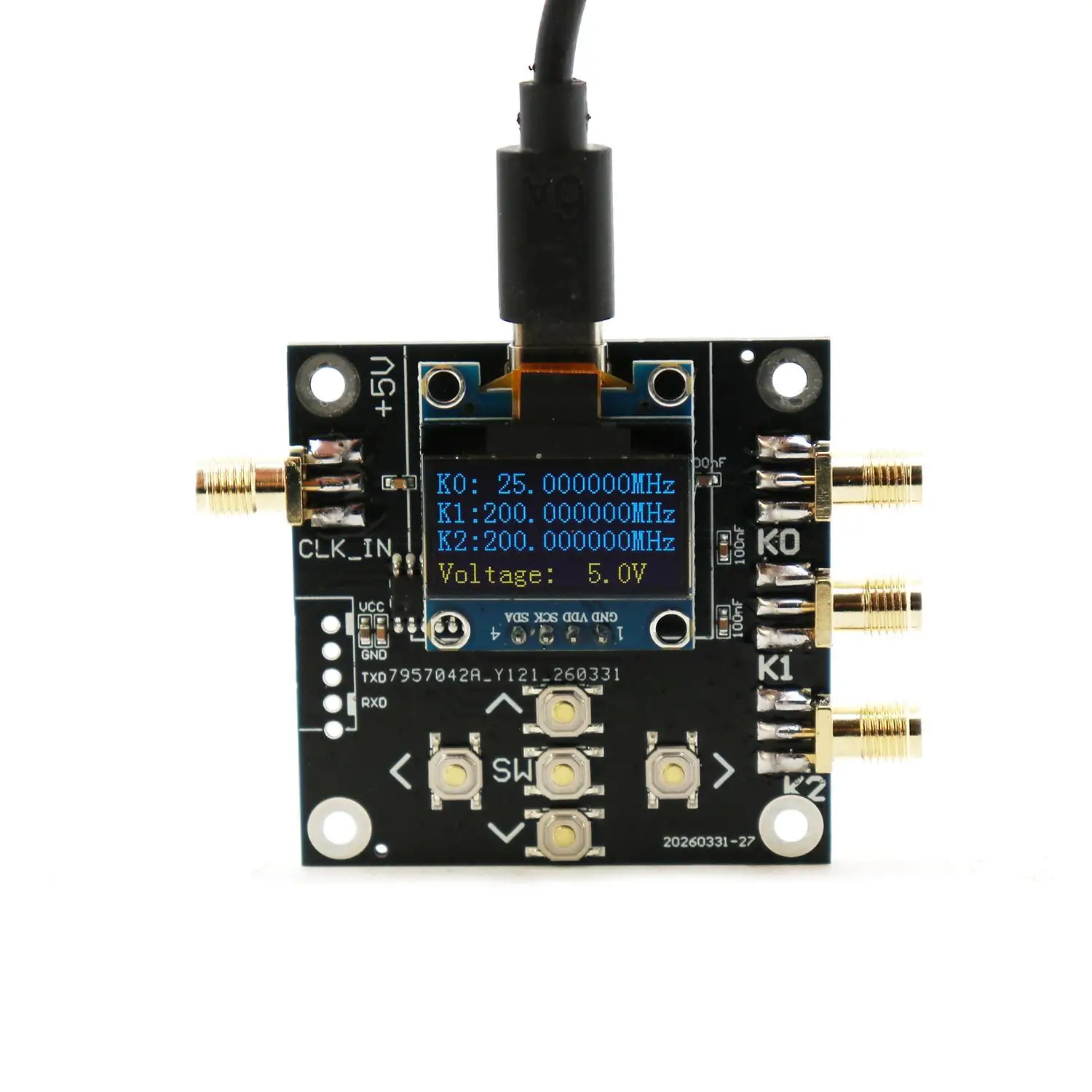

Für Anwendungen, die eine hohe Frequenzgenauigkeit erfordern, können Sie eine bekannte Referenzfrequenz in dieCLK_INSMA-Anschluss (linke Seite) und legen Sie diesen Wert als K0-Frequenz fest.
Alternativ

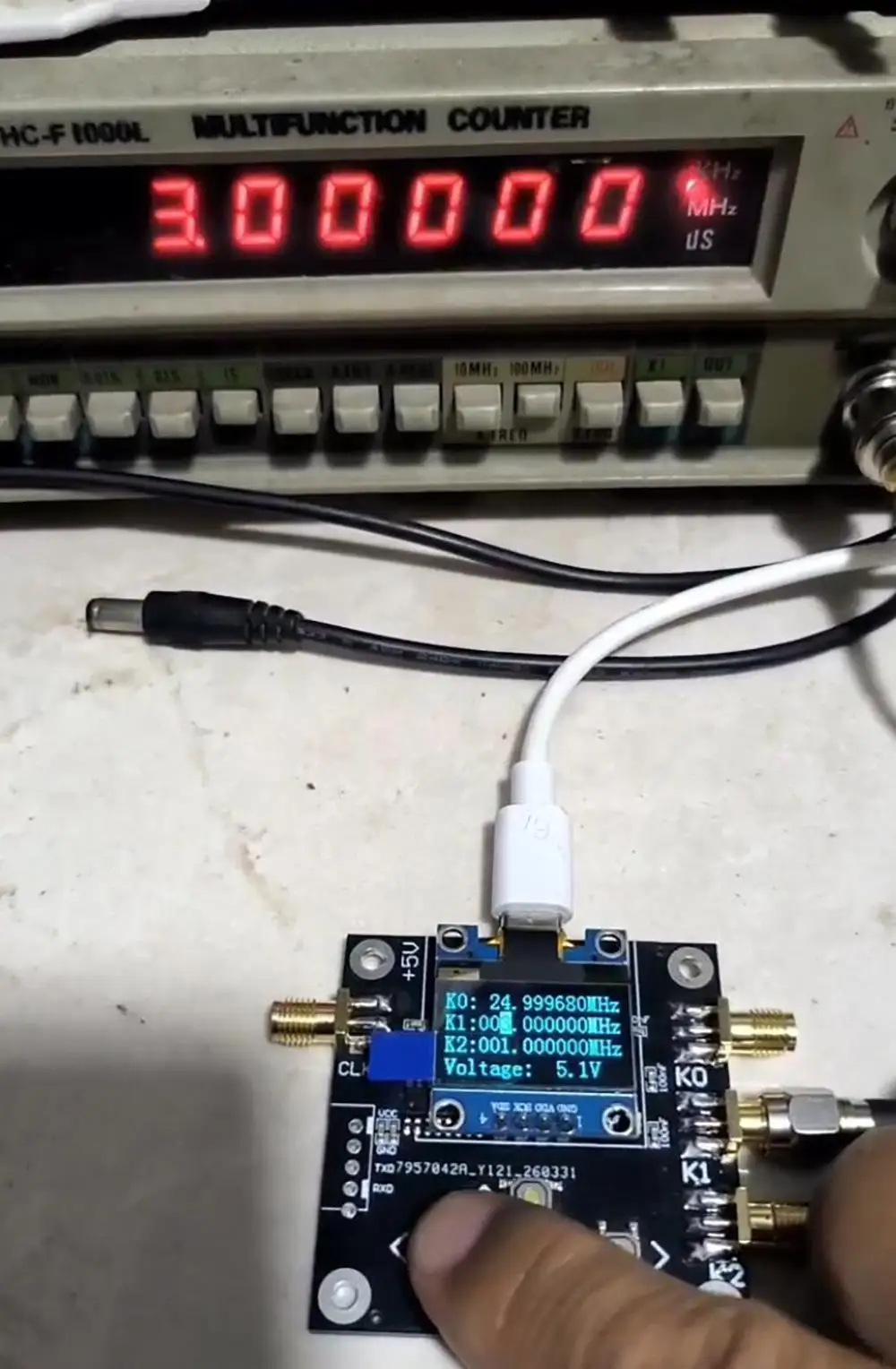

Messen Sie die tatsächliche Frequenz des integrierten Quarzoszillators am K0
Port mit einem Frequenzzähler, dann stellen Sie diesen gemessenen Wert als K0 ein

Produktdetails in Bildern

Produkteigenschaften

Markenname

DykbRadio

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Halbfertigprodukt

Ja

Heimwerkerbedarf

elektrisch

Elektronisch

Nein

Typ

2.5KHz-200MHz ASquare Wave Signal Source Module

Ausgangsspannung

sma type-c usb 5v dc

Datenaufzeichnung

Nein

Art

Lab RF Test Frequency calibration

Zertifizierung

NONE

Modellnummer

SI5351 Clock Signal Generator

Größe

5x5x0.8cm
