Diode

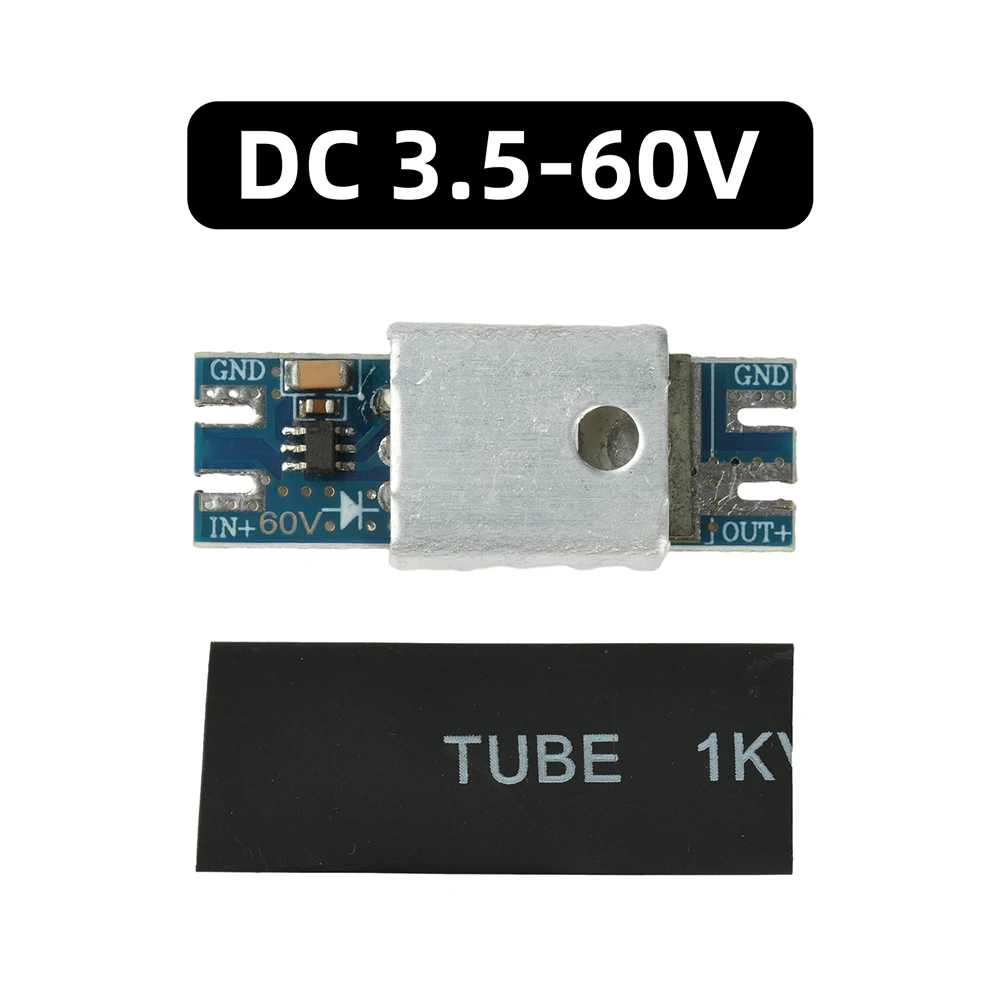

DC 3,5-60V DC 4-90V Ideales Diodenmodul für Solarsysteme 20A Rücklaufschutz Niedriger Spannungsabfall Kühlkörper Inklusive

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Eigenschaften

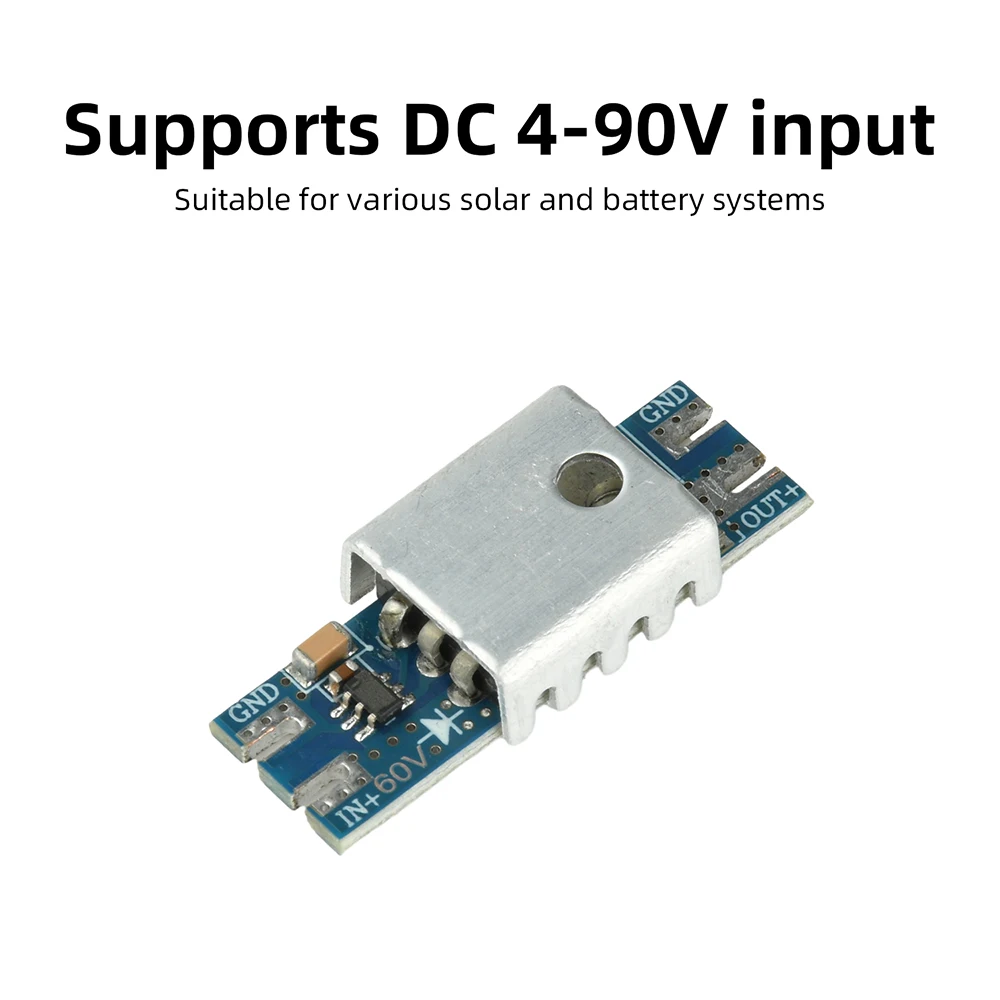

1. Unterstützt DC 4-90V Eingang, geeignet für eine Vielzahl von Solar- und Batteriesystemen

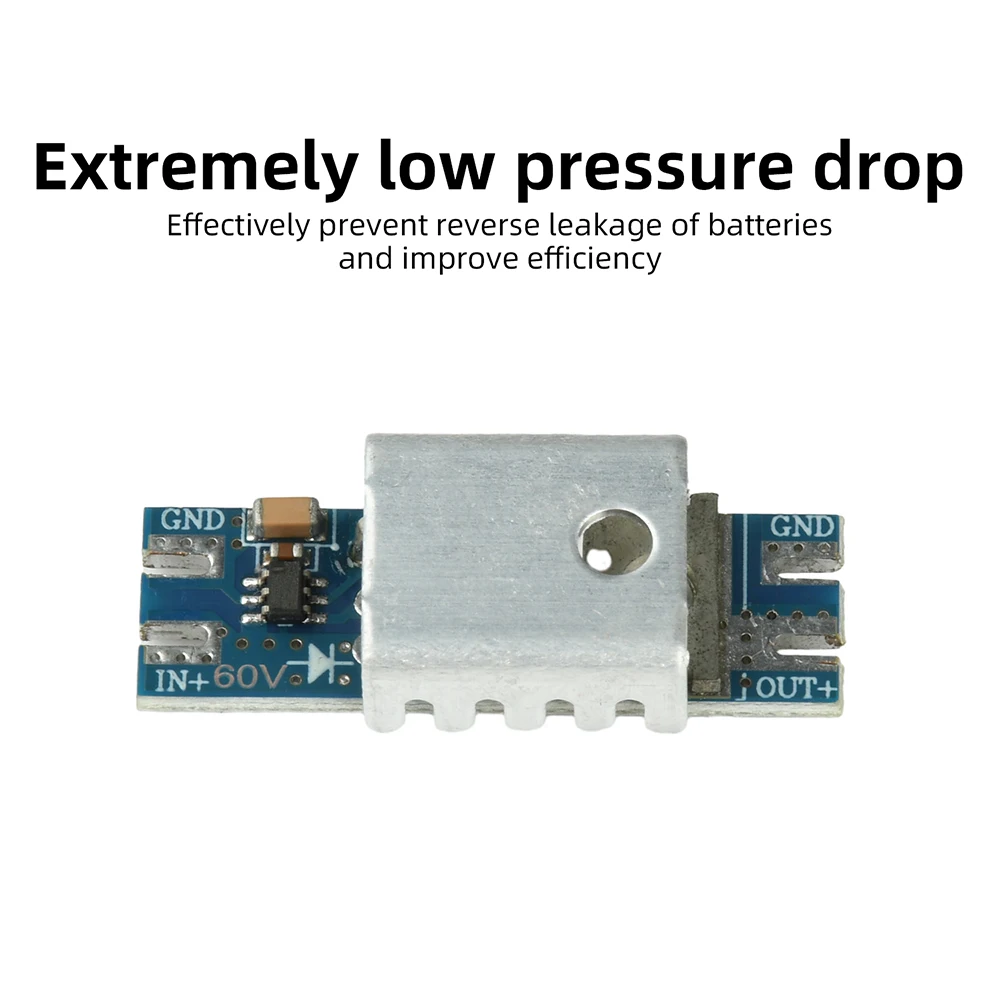

2. Extrem geringer Spannungsabfall, verhindert effektiv Rückwärtslecks von Batterien und verbessert die Effizienz

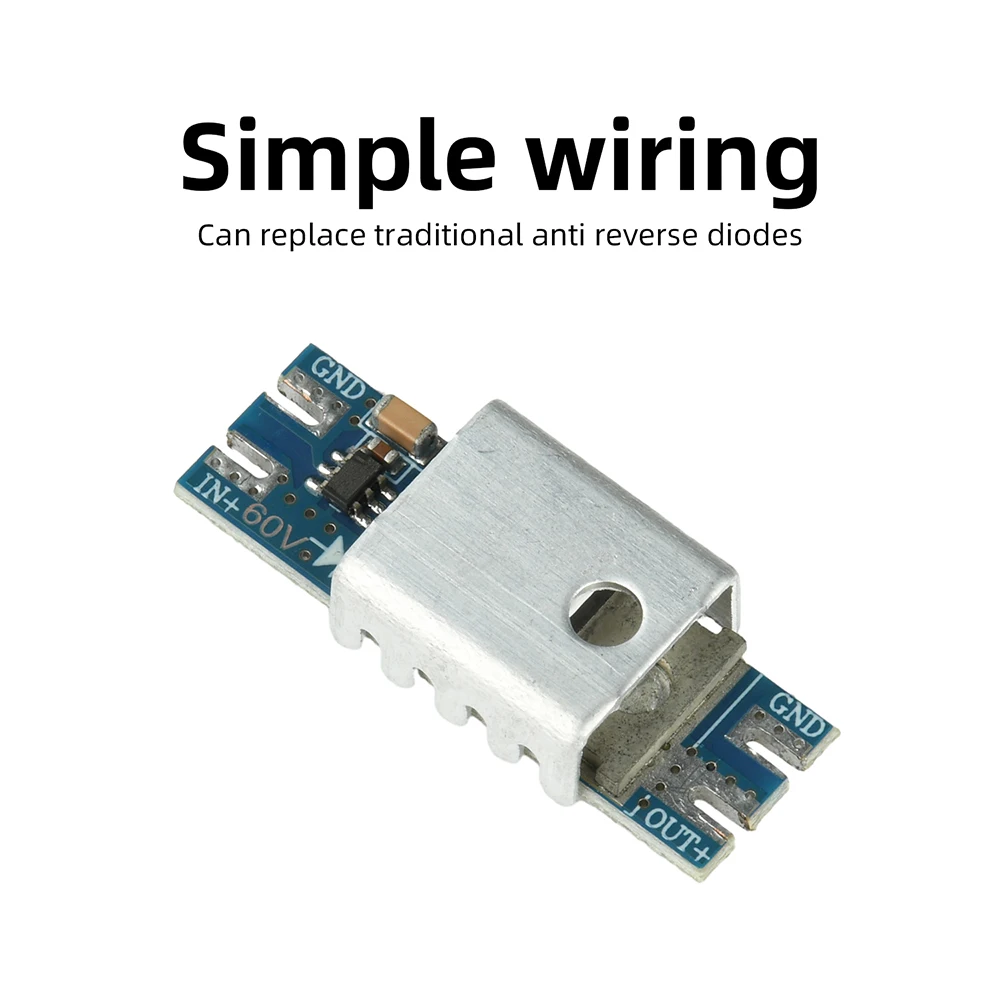

3. Einfache Verkabelung; kann herkömmliche Verpolungsschutzdioden ersetzen

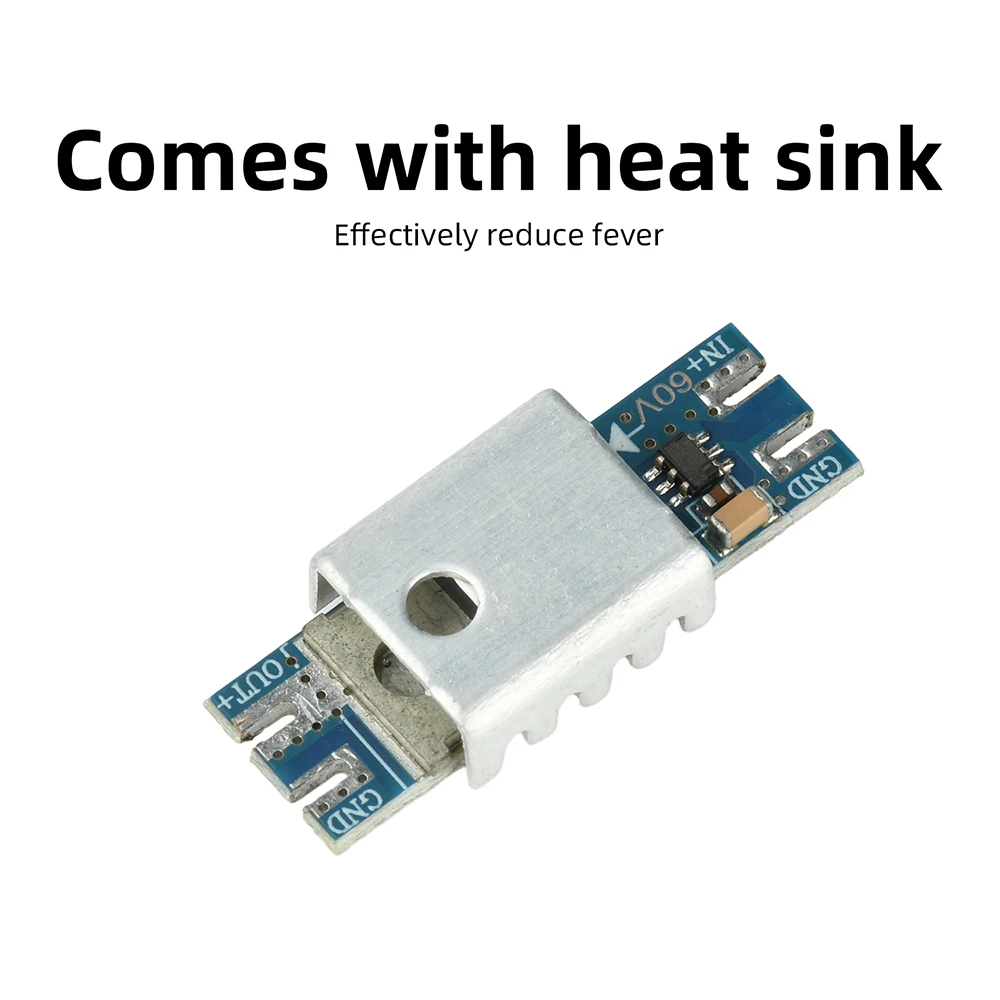

4. Der integrierte Kühlkörper reduziert effektiv die Wärmeentwicklung.
5. Rückfluss- und Verpolungsschutz schützt den Stromkreis vor Schäden durch Rückstrom.

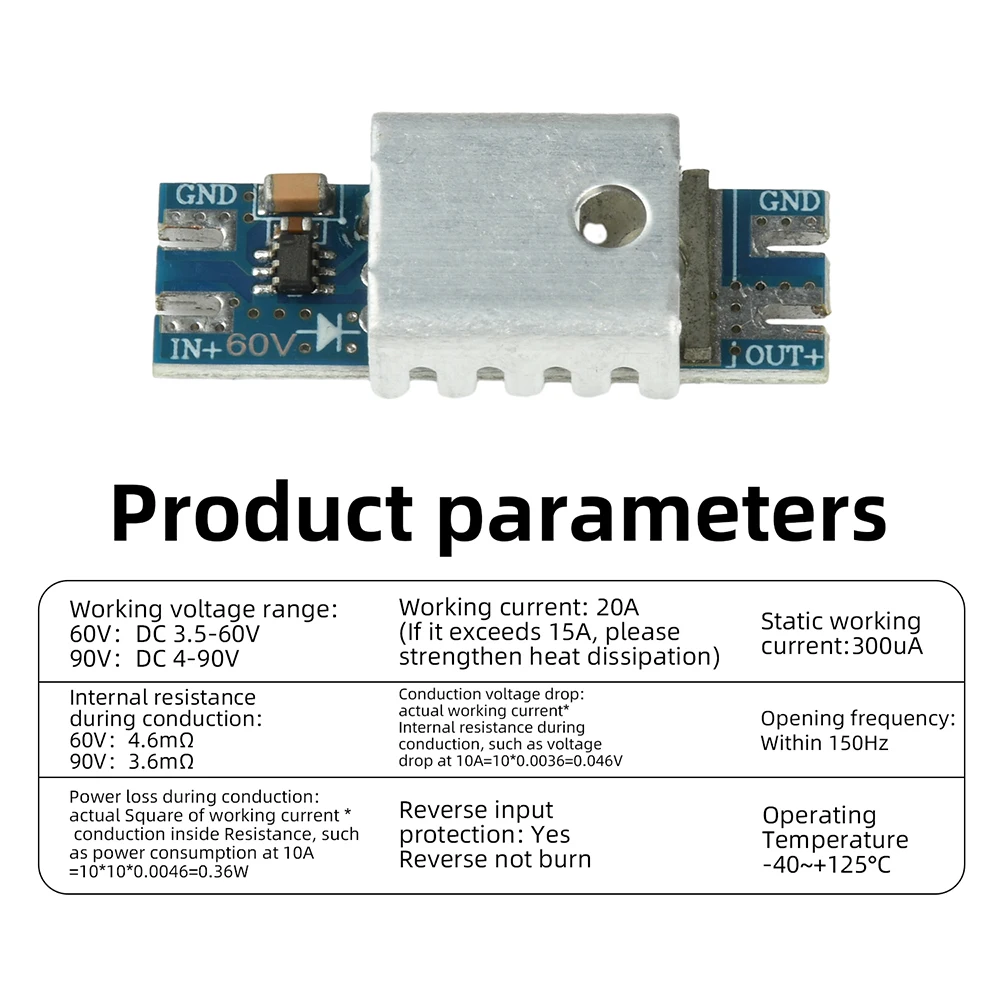

Parameter

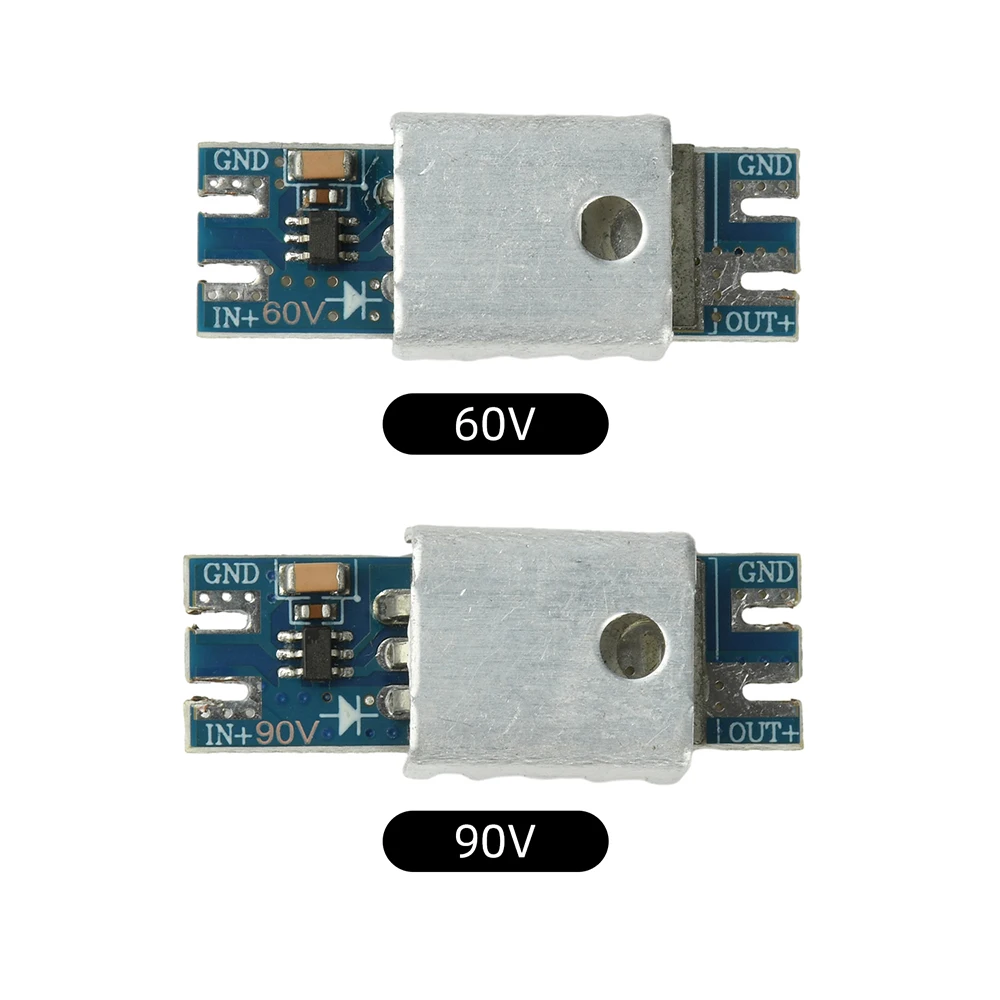

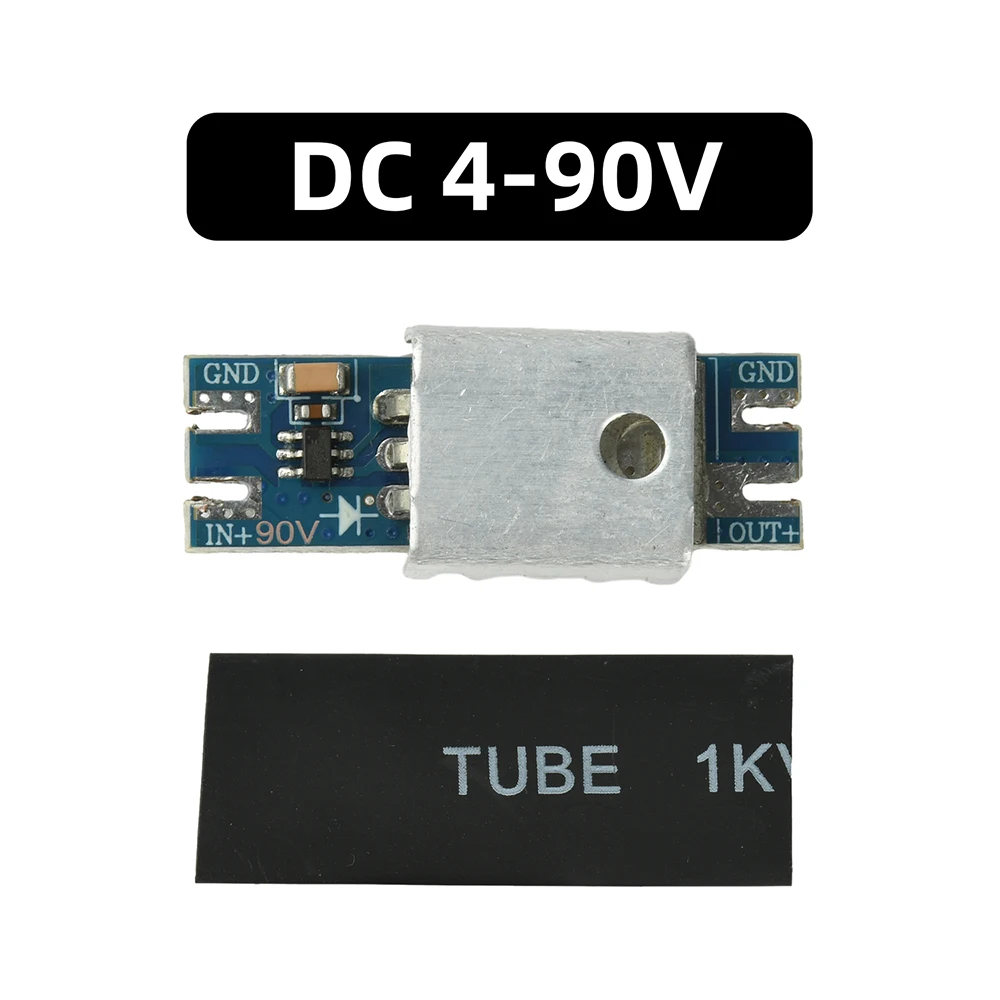

Betriebsspannungsbereich: 60V: DC 3,5–60V / 90V: DC 4–90V
Betriebsstrom: 20A (Verbessern Sie die Wärmeableitung bei Strömen über 15A)
Ruhestrom: 300 μA
Einschaltwiderstand: 60V: 4,6mΩ / 90V: 3,6mΩ
Durchlassspannungsabfall: Tatsächlicher Betriebsstrom × Durchlasswiderstand; zum Beispiel bei 10A, Spannungsabfall = 10 × 0,0036 = 0,046V
Leistungsaufnahme im eingeschalteten Zustand: (Tatsächlicher Betriebsstrom)² × Einschaltwiderstand; zum Beispiel bei 10A, Leistungsaufnahme = 10 × 10 × 0,0046 = 0,36W
Schaltfrequenz: Innerhalb von 150 Hz

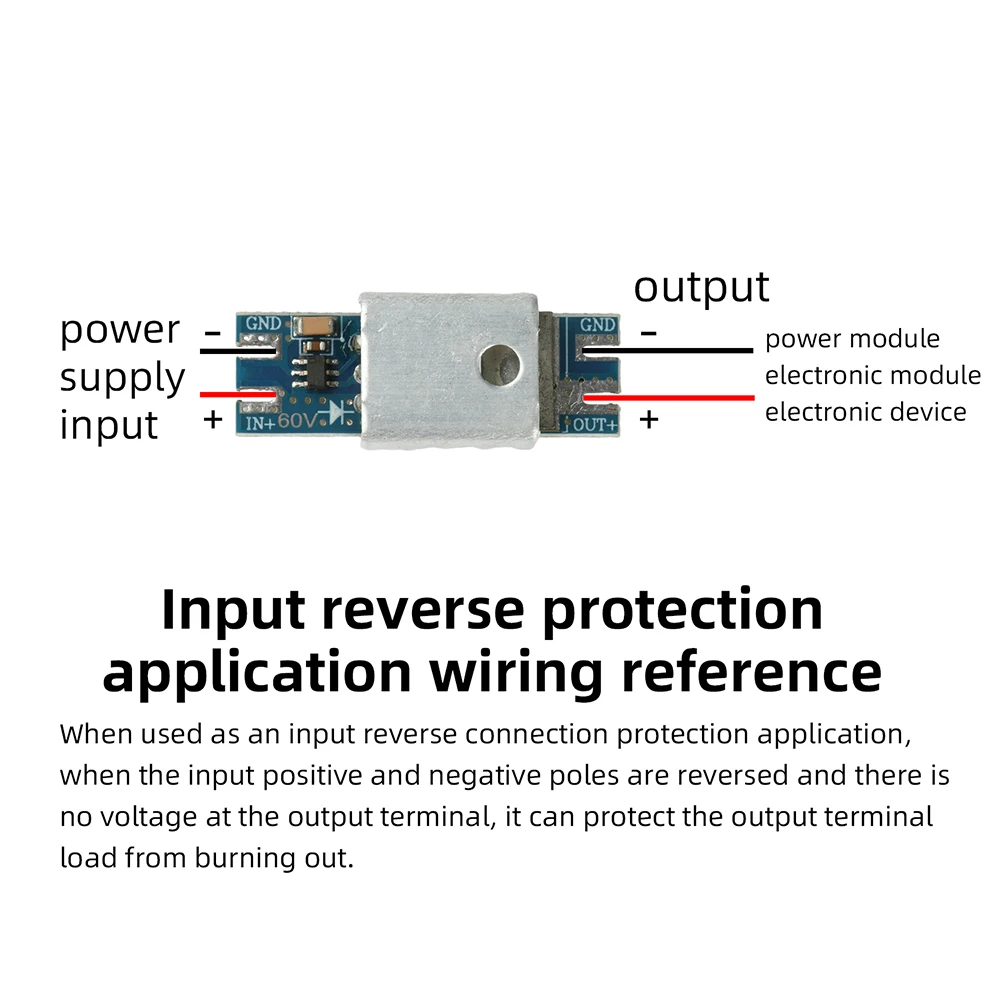

Verpolungsschutz: Ja, brennt nicht durch, wenn es verkehrt herum angeschlossen wird
Betriebstemperatur: -40 bis +125 °C

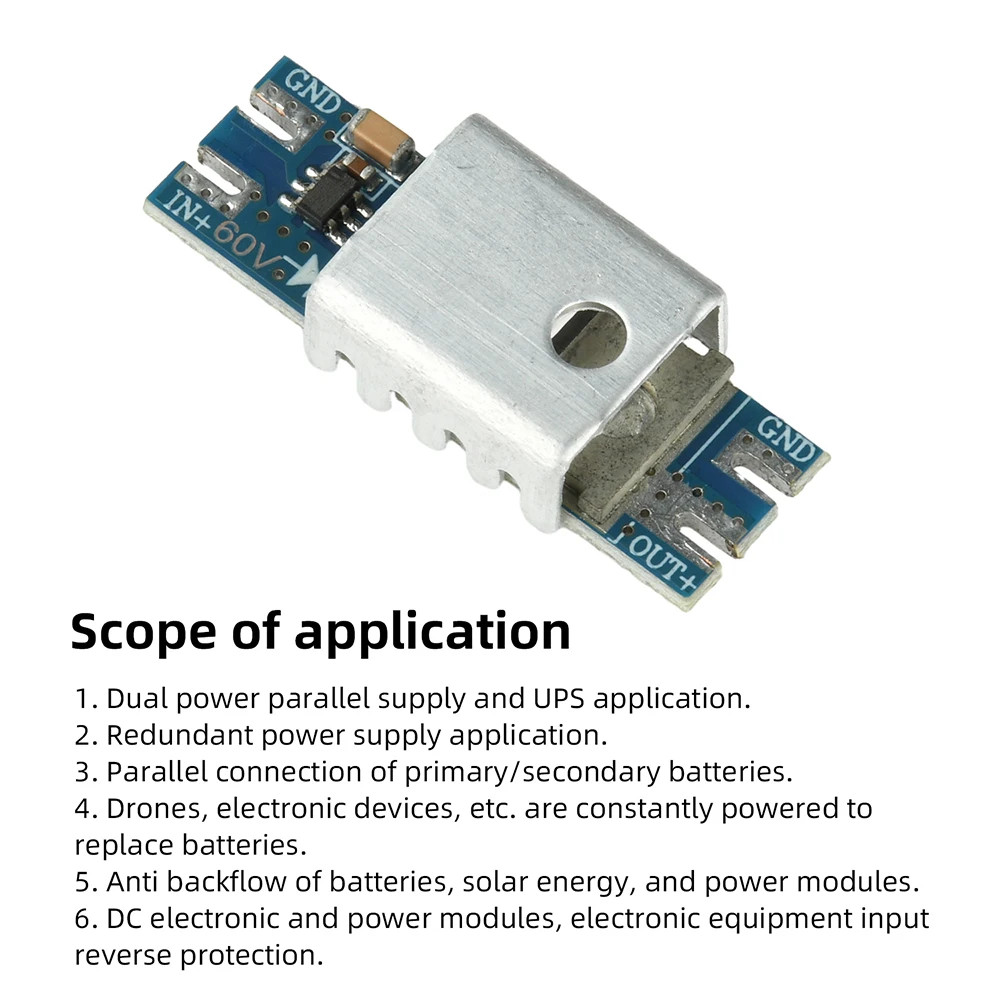

Anwendungen

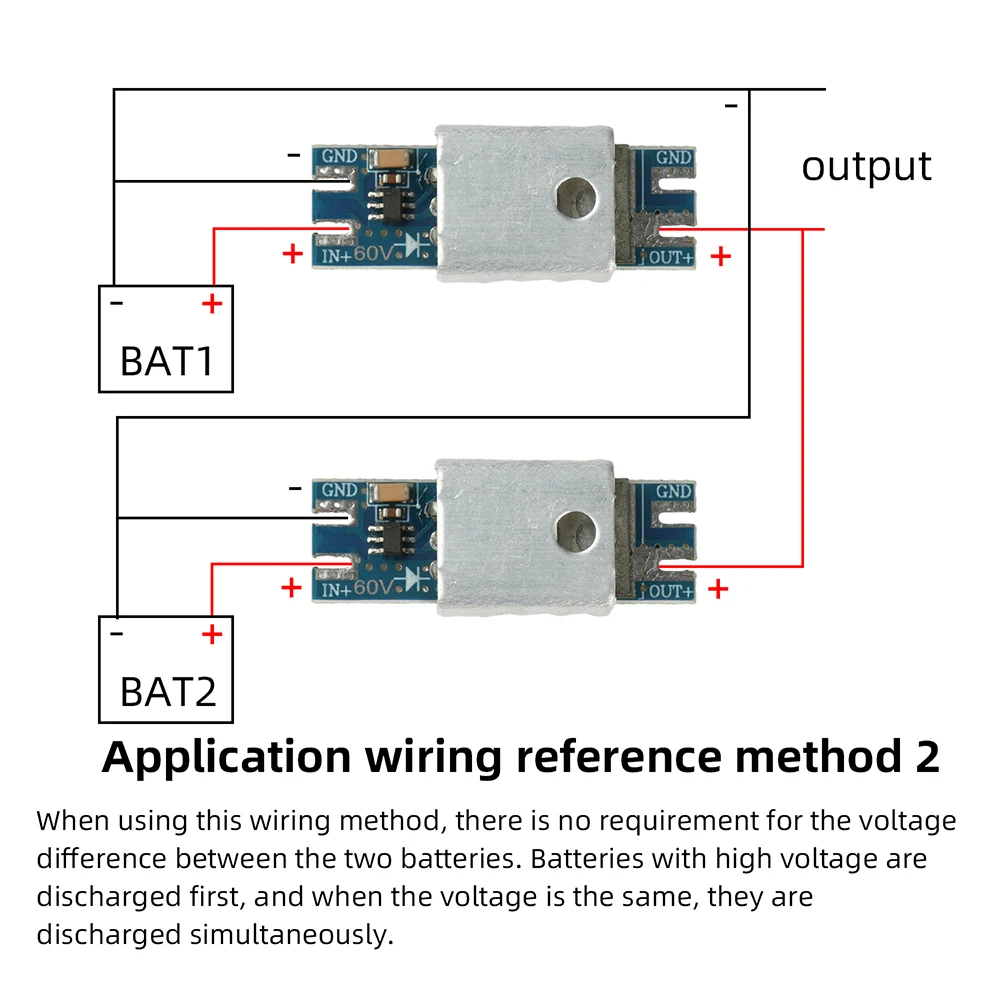

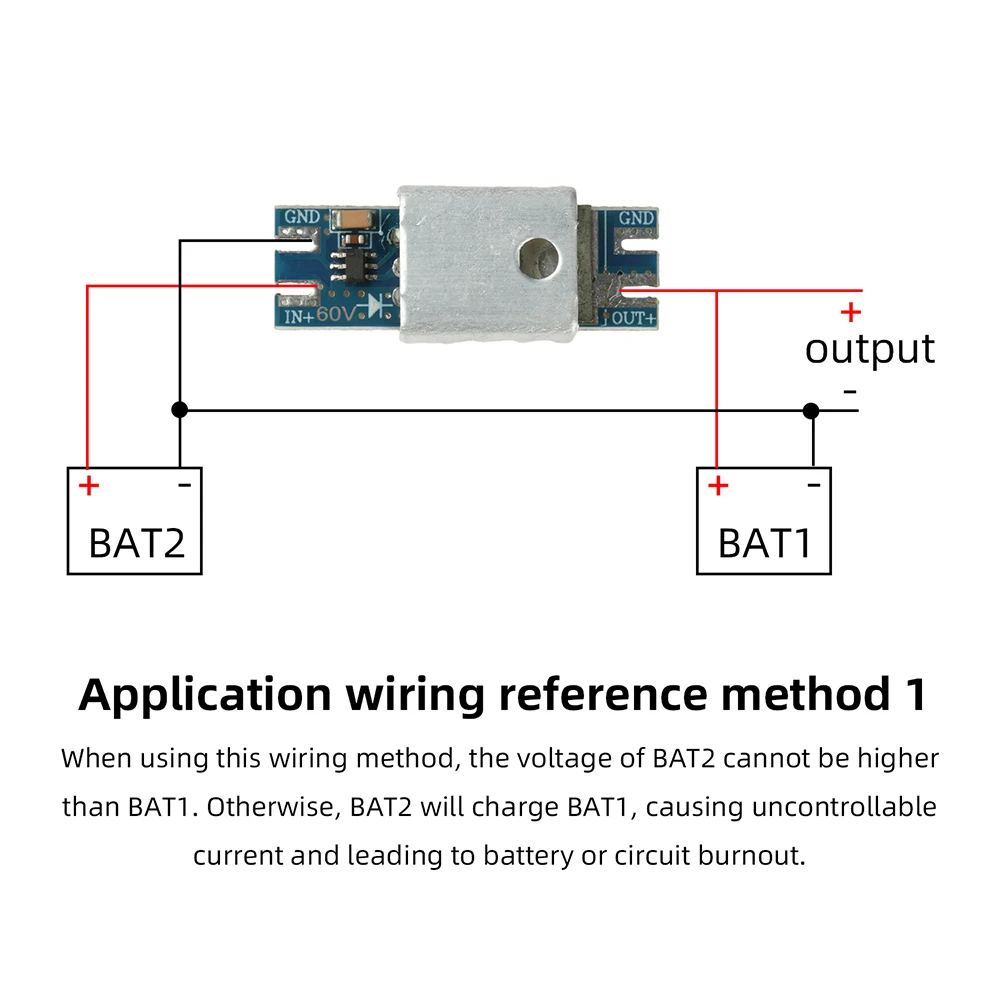

1. Parallele Konfiguration mit zwei Netzteilen, USV-Anwendungen.
2. Redundante Stromversorgungsanwendungen.
3. Master/Slave-Batterie-Parallelverbindung.
