HDMI zu EDP Konverter-Board 30-Pin 40-Pin 60Hz LCD-Controller-Treiber für 10-18 Zoll Laptop-Bildschirm DIY Monitor Projektor Display

Produktbeschreibung

2K/4K – Keine Programmierung erforderlich – HDMI-zu-eDP-LCD-Treiberplatine für 30PIN / 40PIN, 10" bis 18,4" Laptop-Panels (QC-Version)
Produktbeschreibung
Diese HDMI-zu-eDP-Treiberplatine ist für 10-Zoll- bis 18,4-Zoll-Laptop-LCD-Panels (eDP-Schnittstelle, 30-polig oder 40-polig) konzipiert.Keine Firmware-Programmierung erforderlich– passt sich automatisch an mehrere Auflösungen an. Verfügt über ein Scrollrad zur Helligkeitsanpassung (10 %–100 %) und Ein/Aus, mit Helligkeitsspeicher nach dem Ausschalten. Unterstützt Power Delivery über PD (12 V) bis zu 60 W, ausreichend für leistungsstarke Mini-LED-Bildschirme. Nicht Hot-Pluggable – trennen Sie immer die Stromversorgung, bevor Sie das eDP-Kabel ein- oder ausstecken. Ideal für DIY-Monitore, Laptop-Bildschirmkonvertierungen und tragbare Displays.
Hauptmerkmale
Plug & Play:Passt sich automatisch an gängige Auflösungen an, keine Programmierung erforderlich

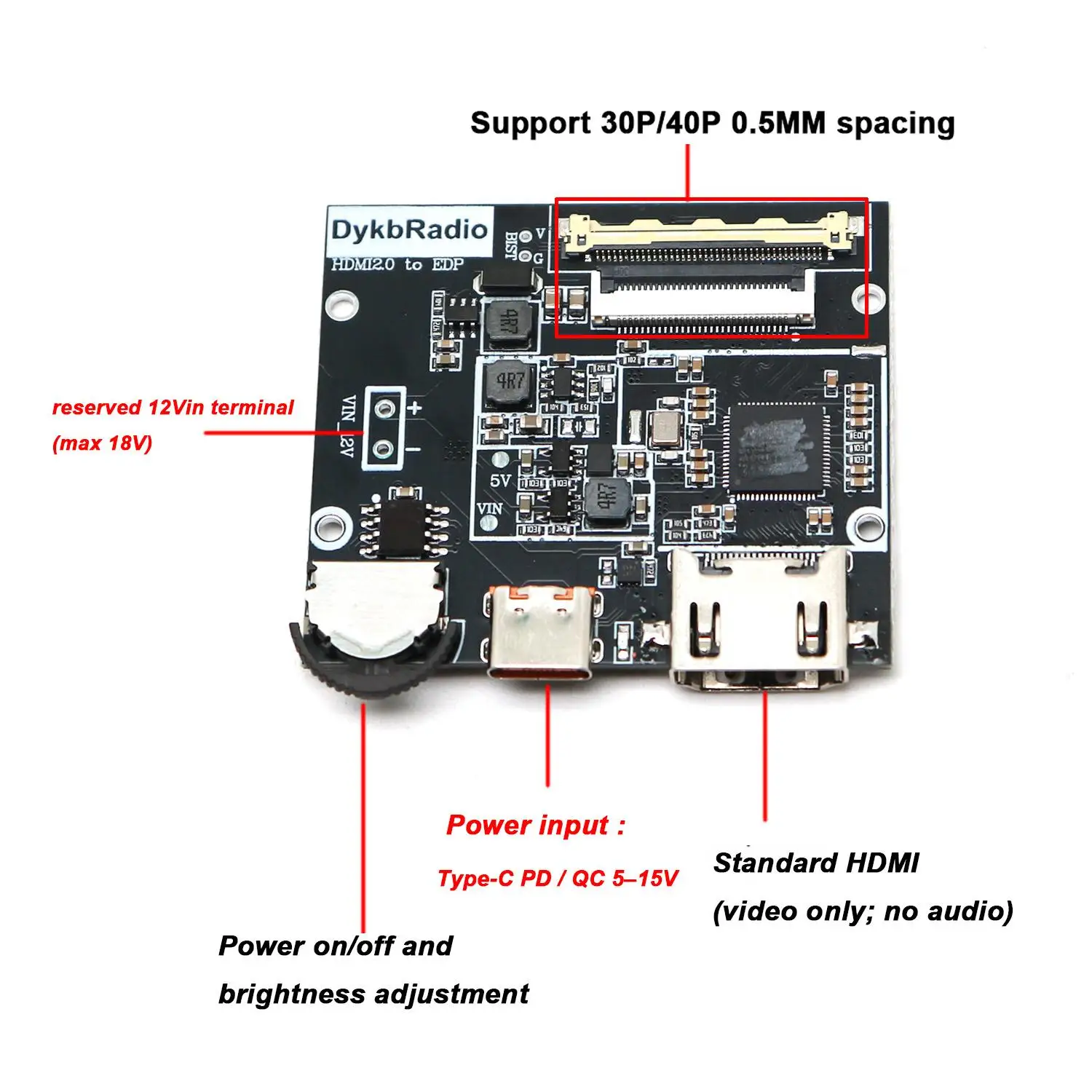

Helligkeitsregelung:Scrollrad (links/rechts für Helligkeit, drücken für Ein/Aus) mit Helligkeitsspeicher
Unterstützung für breite Auflösungen (40-polig)

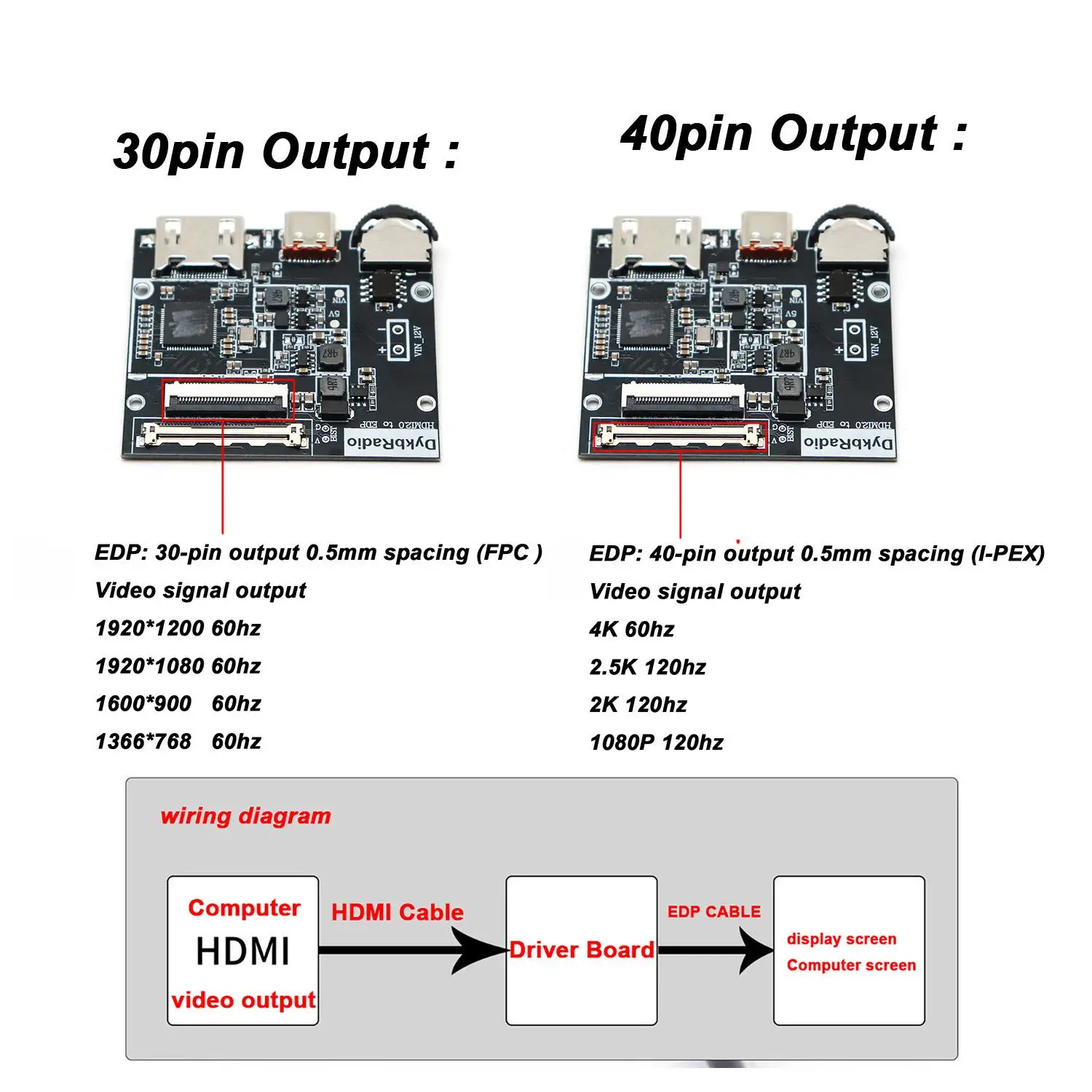

30-polige Unterstützung:1366×768, 1920×1080, 1920×1200 (2-spurig)
Stromeingang:Type-C (PD/QC automatische Erkennung, unterstützt 5–15V, 60W PD für 12V Panel-Hintergrundbeleuchtung) plus reservierter 12V-Eingang (max. 18V)
BIST-Modus:Schließen Sie den BIST-Pin kurz, um das Selbsttestmuster aufzurufen (nicht von allen Panels unterstützt).

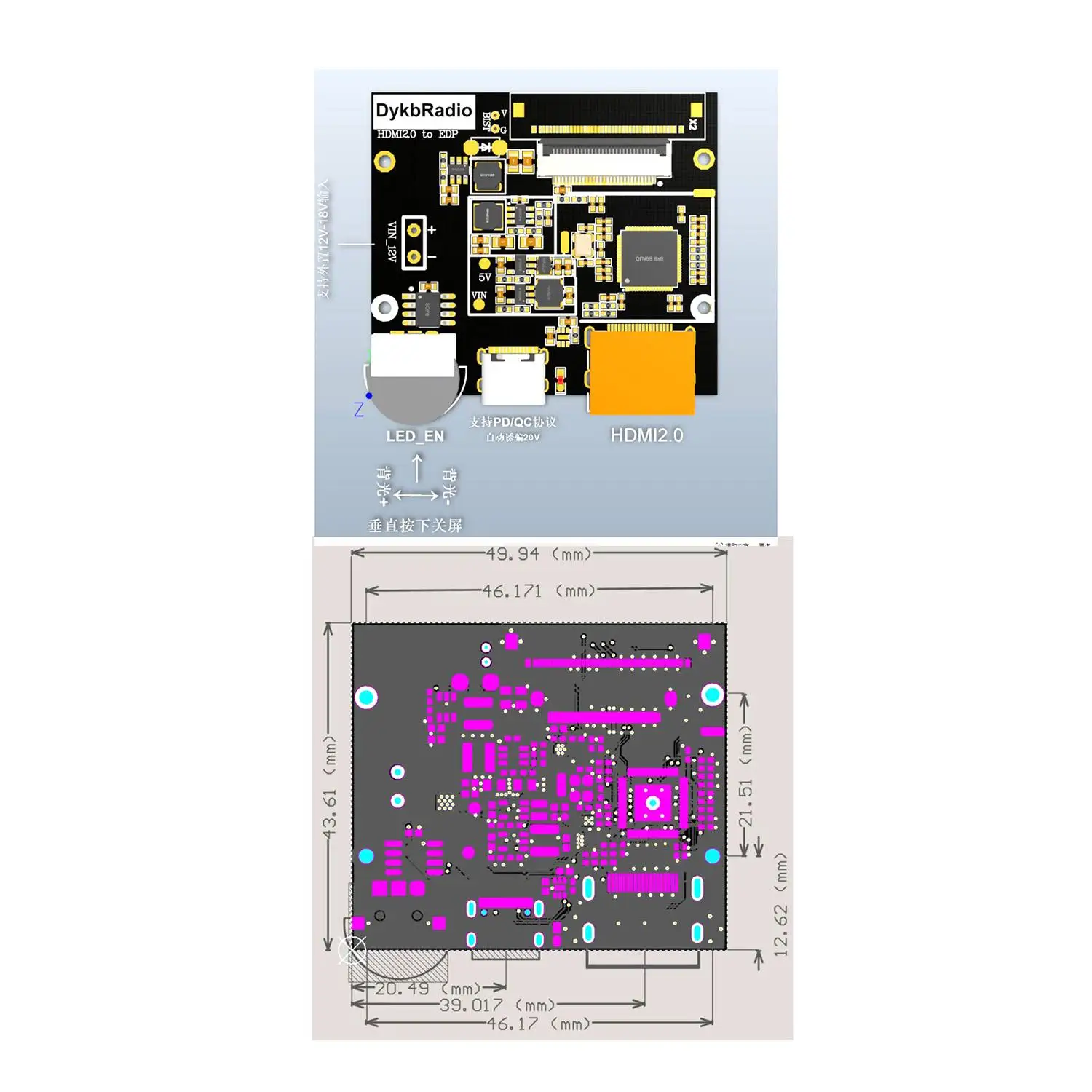

Abmessungen:(nicht spezifiziert, typisch ~50×60mm)
Betriebstemperatur:–40°C bis +85°C
PWM-Dimmfrequenz:1 kHz (10 %–100 % stufenlos)
Wichtige Hinweise
Nicht Hot-Plug-fähig– Schalten Sie das Gerät immer aus, bevor Sie das HDMI- oder eDP-Kabel anschließen/trennen.
Machtnichtunterstützt 4:3 oder nicht standardmäßige Auflösungen. Keine Skalierung – Eingangsauflösung
muss mit der Panelauflösung übereinstimmen (z. B. 1080p-Eingang zu 1080p-Panel, 4K-Eingang
auf 4K-Panel).

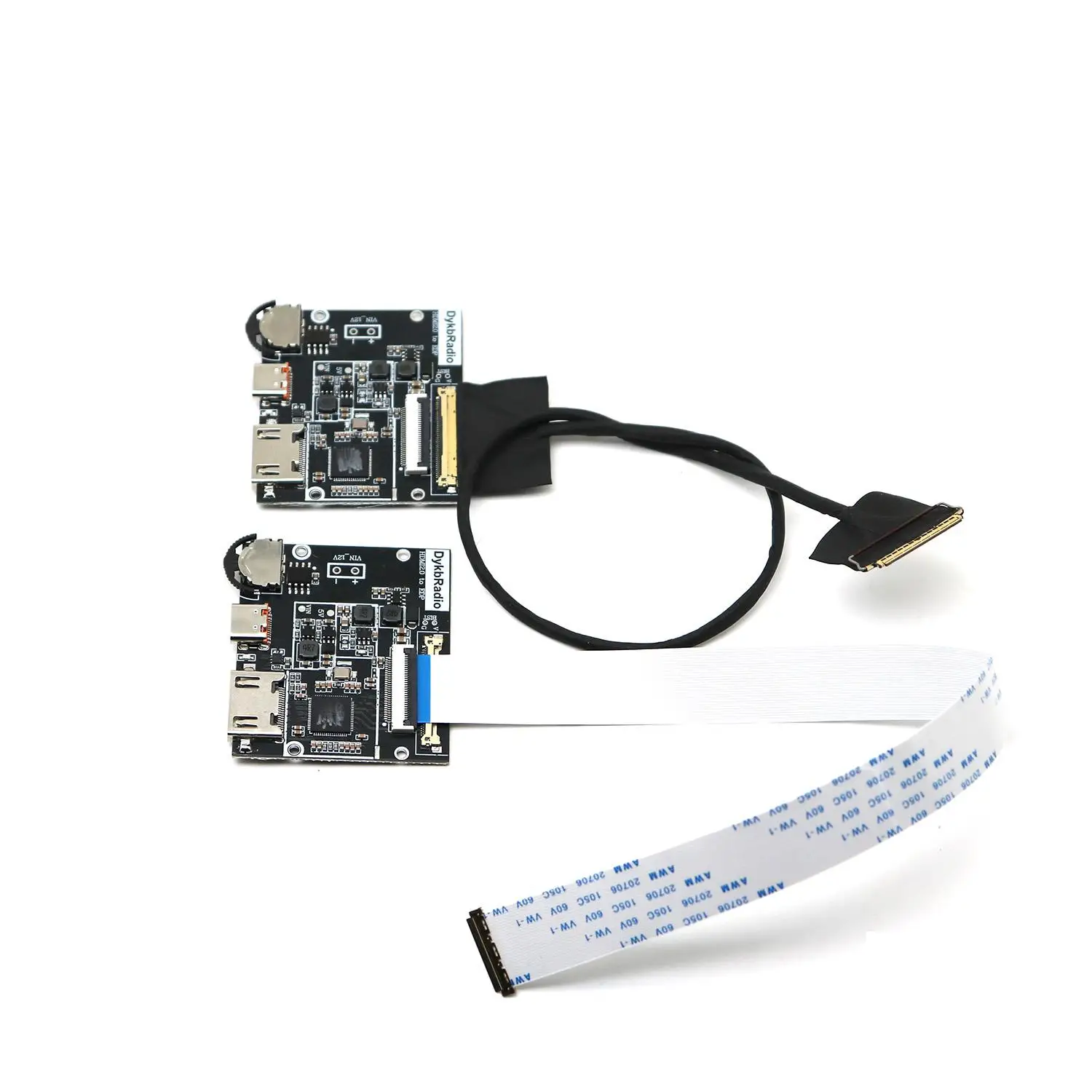

Für 30-poliges eDP verwenden SieUmkehrungstypFPC-Kabel (0,5 mm Rastermaß, gleichseitige Kontakte).
Anwendungen

Produktdetails in Bildern

Produkteigenschaften

Markenname

Dykbcells

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Halbfertigprodukt

Ja

Heimwerkerbedarf

elektrisch

Elektronisch

Nein

Typ

30PIN 40PIN EDP Signal LCD Driver Board

Ausgangsspannung

Type-C USD PD QC 5-15V

Datenaufzeichnung

Nein

Art

for Portable 10-18.4 inch Laptop Panels Monitor

Modellnummer

2K 4K HDMI to eDP LCD Driver Board

Größe

EDP Signal screen display Projection

HDMI to EDP Converter Board

30PIN 40PIN EDP Signal LCD Driver Board

30Pin 40Pin 60Hz LCD Controller Driver

for 10-18Inch Laptop Screen DIY Monitor Projector Display

Choice

yes
