RF-Mischer HMC175 HMC213 HMC219 Passiver Doppelbalancierter Auf-/Abwärts-Konverter SMA für Amateurfunk-Basisstationen zur Signalverarbeitung

Produktbeschreibung

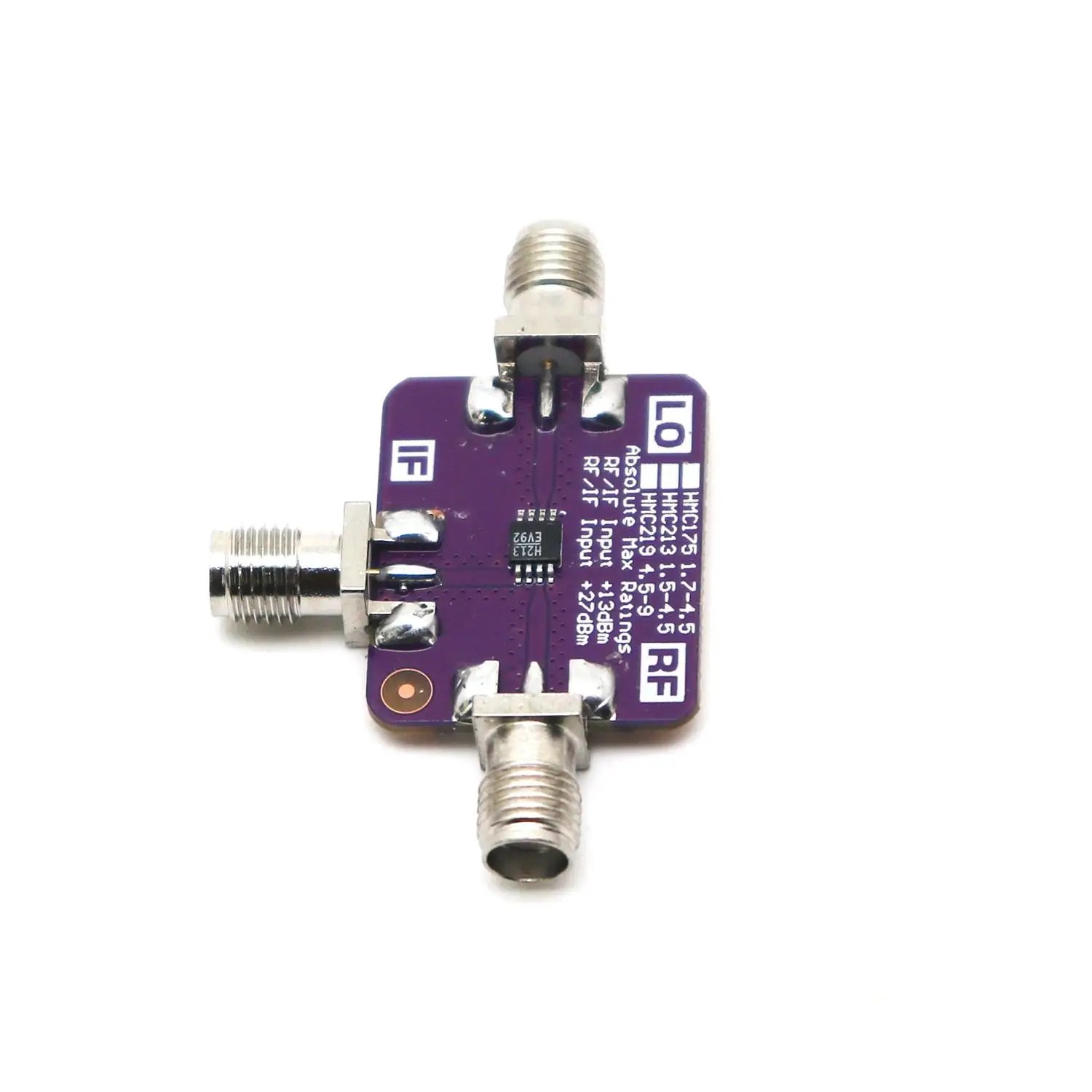

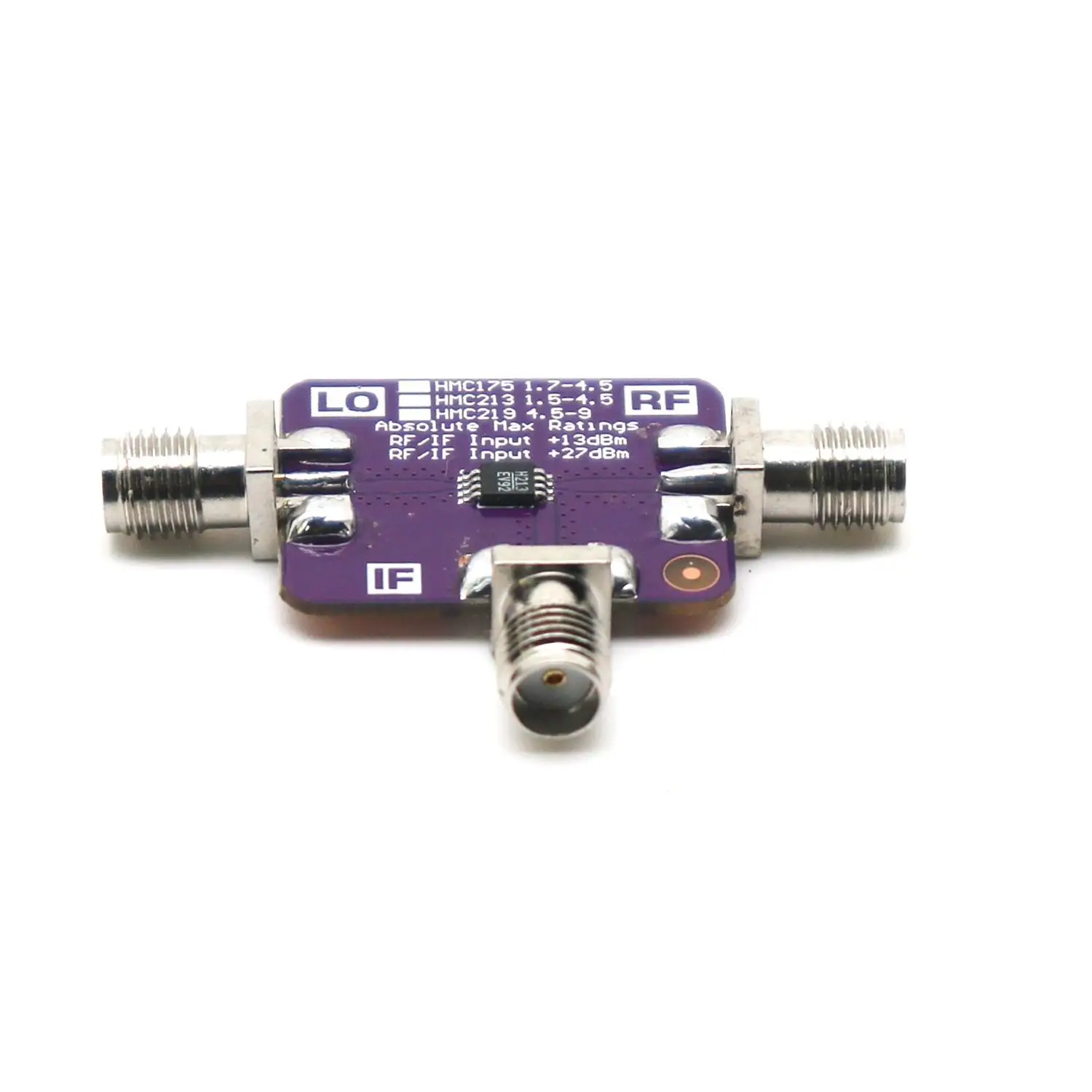

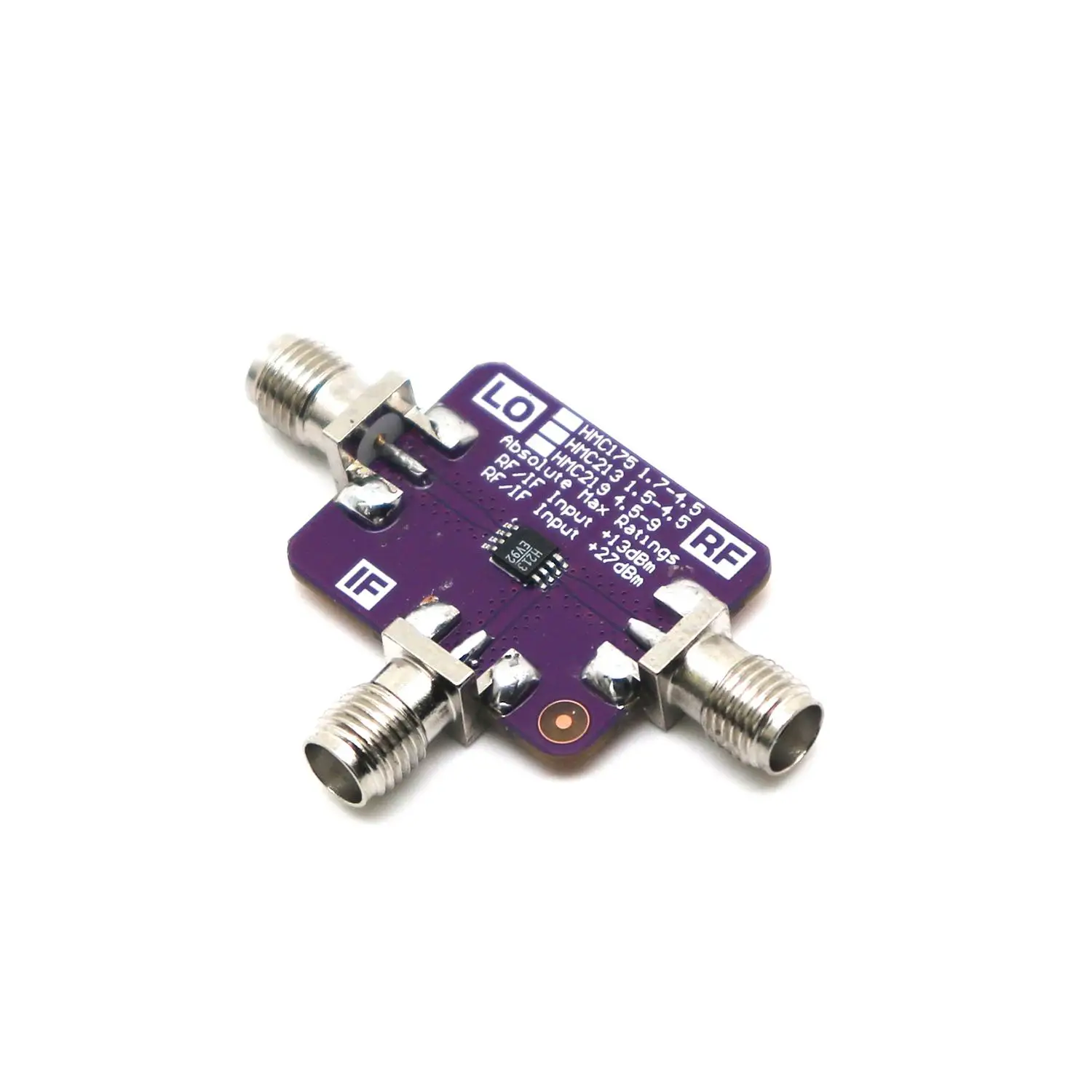

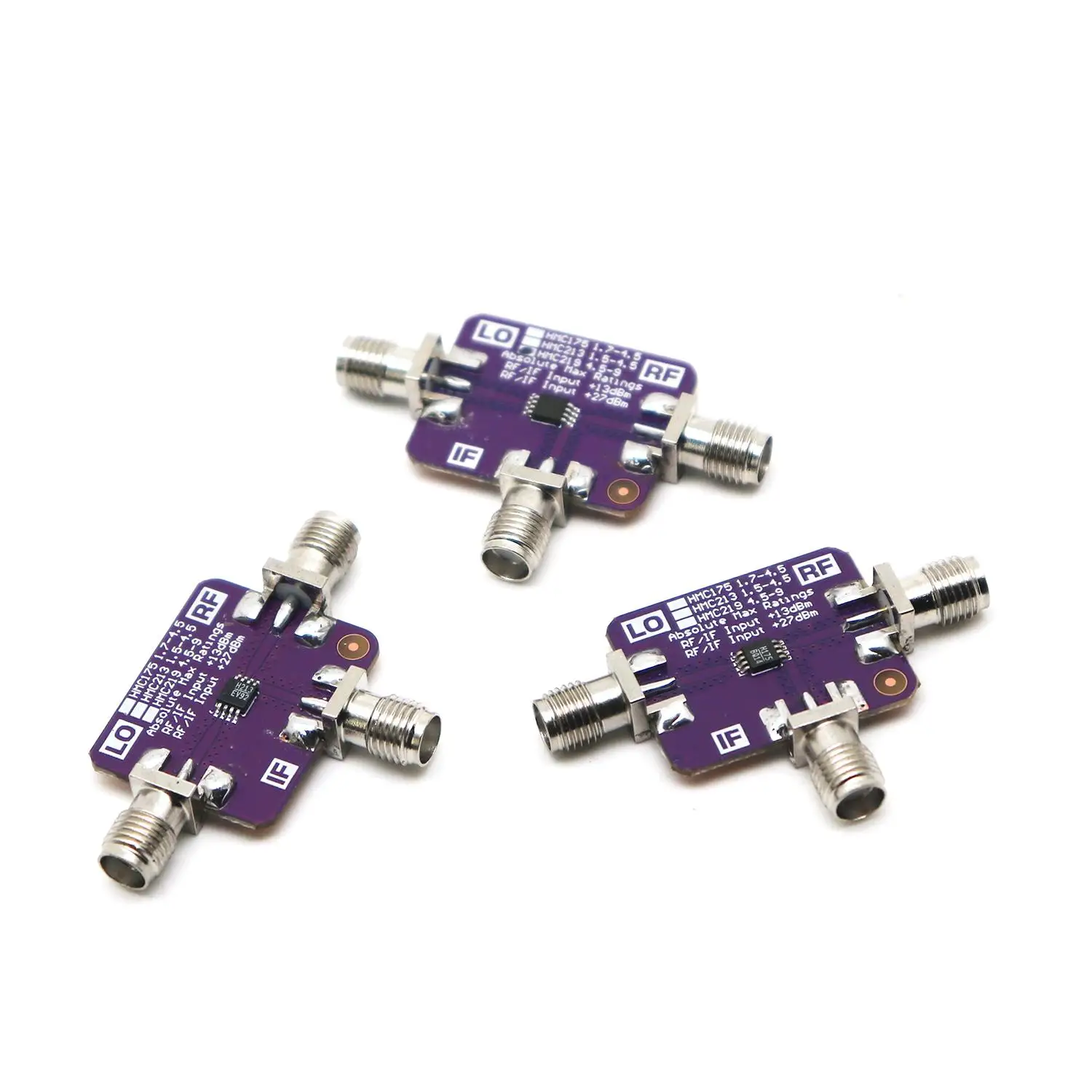

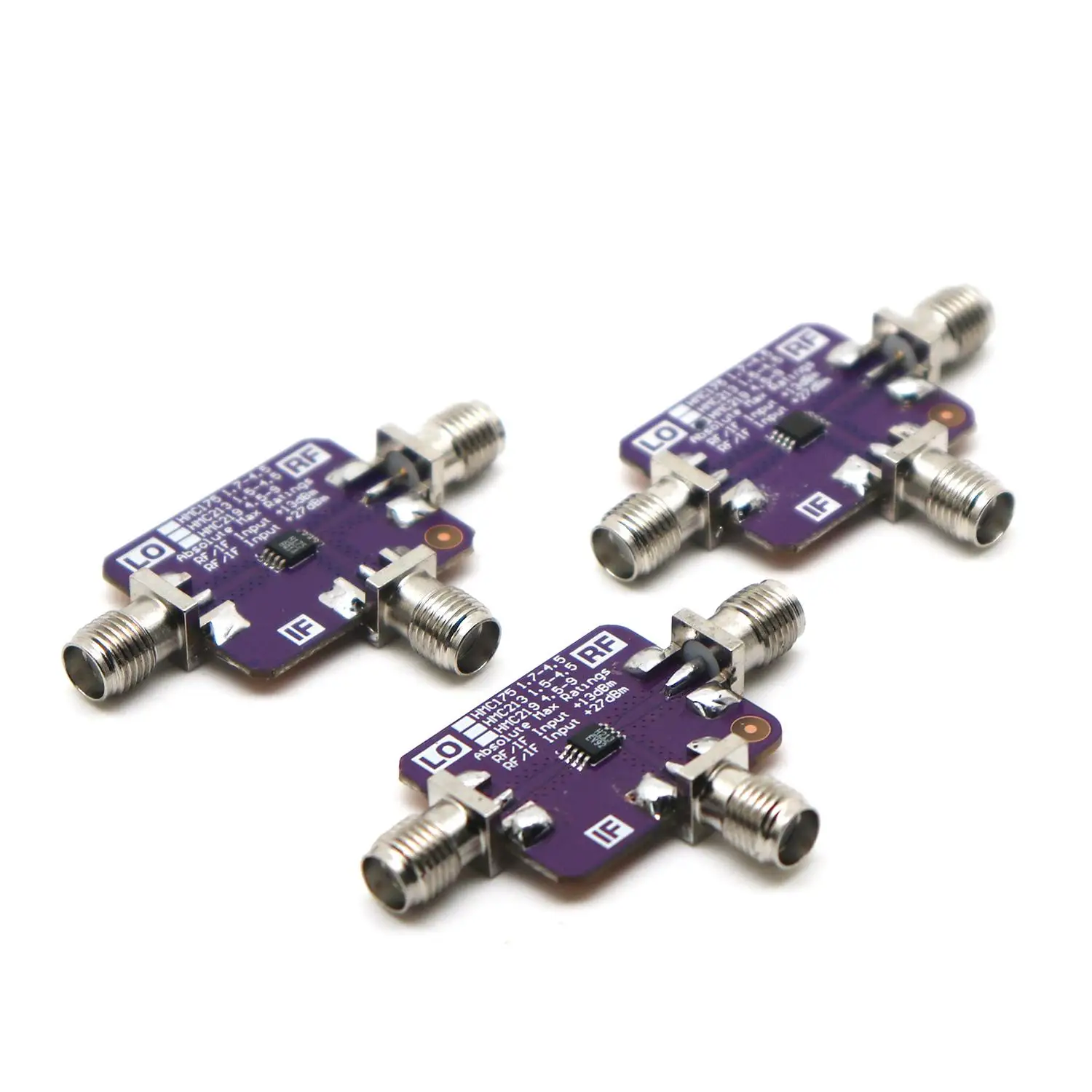

HMC175 HMC213 HMC219 GaAs MMIC Doppelt Symmetrischer Mischer HF-Mischermodul für Auf-/Abwärtskonverter – 1,5~9GHz
Kurzbeschreibung (für die Oberseite Ihres Angebots)
Diese passiven, doppelt symmetrischen Mischer werden mit GaAs-MMIC-Technologie hergestellt und benötigen keine Gleichstromvorspannung. Sie bieten eine hervorragende LO-zu-RF-Isolation, geringe Konvertierungsverluste und hohe Linearität – ideal für Basisstationen, drahtlose Transceiver, Mikrowellenradios und ISM-Band-Anwendungen. Erhältlich in ultrakleinen MSOP-8-Gehäusen, sparen sie Platz auf der Platine und liefern gleichzeitig eine stabile Leistung von -40 °C bis +85 °C.
Hauptmerkmale (Aufzählungspunkte)
Passive, doppelt symmetrische Topologie – keine externe Vorspannung erforderlich
Breite HF/LO-Frequenzabdeckung: 1,5 GHz bis 9 GHz (modellabhängig)
Typischer Konvertierungsgewinn: 8~9 dB
Hohe LO-RF-Isolation: bis zu 40 dB
Eingang IP3 bis +21 dBm für überragende Linearität
MSOP-8-Gehäuse zur Oberflächenmontage (HMC219B verwendet MINI_SO_EP)
Betrieb mit +13 dBm LO-Antriebspegel
Kann als Aufwandler, Abwandler, Zweiphasenmodulator oder Phasenkomparator verwendet werden

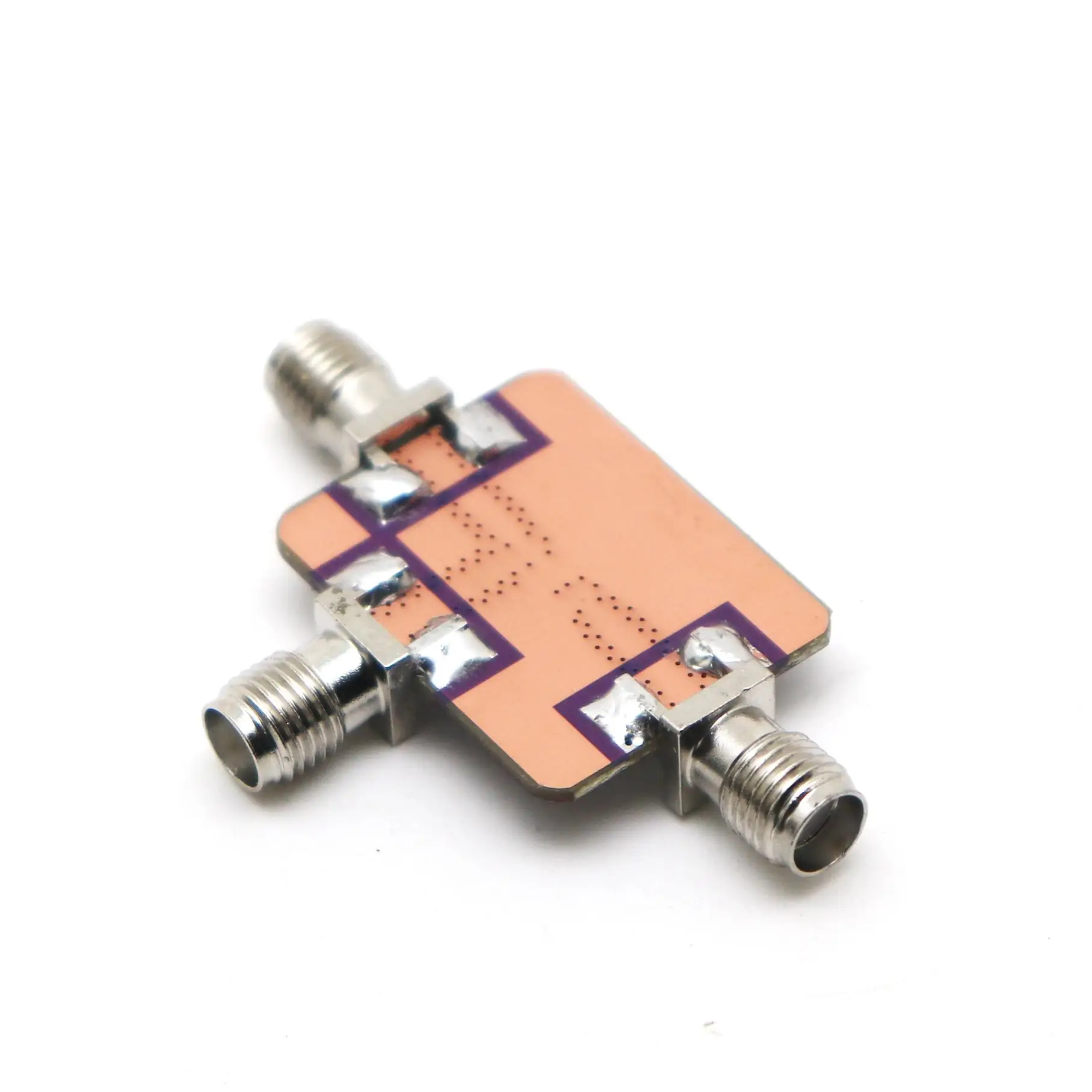

Leiterplattengröße: 2,5 x 2 cm

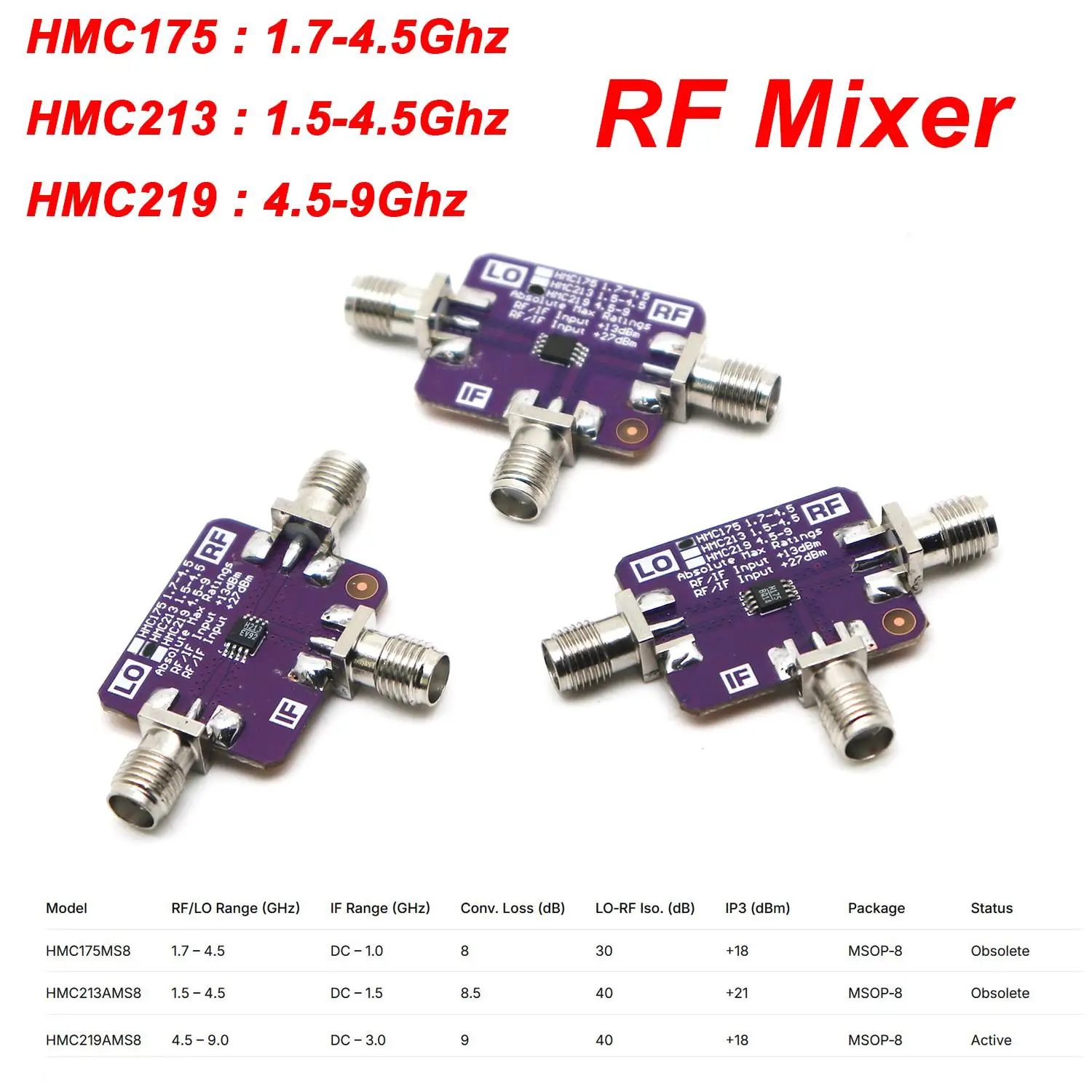

Spezifikationsvergleichstabelle(Kopieren Sie dies in Ihre Beschreibung; passen Sie den Abstand bei Bedarf an)
Modell
HF/LO-Bereich (GHz)
IF-Bereich (GHz)
Konv. Verlust (dB)
LO‑RF Isolierung (dB)
IP3 (dBm)

Produktdetails in Bildern

Produkteigenschaften

Markenname

Dykbcells

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Halbfertigprodukt

Ja

Heimwerkerbedarf

elektrisch

Elektronisch

Nein

Material

Baumwolle

Typ

RF Mixer Module

Ausgangsspannung

SMA RF

Datenaufzeichnung

Nein

Art

for Up/Down Converter 1.5-9GHz

Modellnummer

HMC175 HMC213 HMC219 Double Balanced Mixer

HMC175 HMC213 HMC219 Double Balanced Mixer

Up/Down Converter 1.5-9GHz

Choice

yes

semi_Choice

yes
