3S 4S 5S Dual-USB-Powerbank 18650 Boost-Batterieladeplatine Mobile Powerbank-Zubehör für Telefon-DIY

Produktbeschreibung

Produktparameter
Das Motherboard verfügt standardmäßig über 4 USB-Anschlüsse: Typ-C1, Typ-C2, Typ-A1, Typ-A2.
Typ-C1, Typ-C2 unterstützen die Eingangsprotokolle AFC/FCP/SCP/PD3.1.
Unterstützt die Ausgabeprotokolle PPS/PD3.1/UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP.
Typ-A1/Typ-A2 unterstützt die Ausgabeprotokolle UFCS/PE1.1/PE2.0/QC3+/0C3.0/QC2.0/AFC/FCP/SCP/SFCP.
Spannung Strom Leistung
QC2.0: 5V3A/9V3A/12V2.8A/20V1.5A
AFC: 5V3A/9V3A/12V2.8A
FCP: 5V3A/9V3A/12V2.8A
SCP: OUT3.3V-12V, IN5V/9V/10V/12V, unterstützt 10V4A
PE1.1: 5V/7V/9V/12V
SFCP: 5V/9V/12V
Das Motherboard muss gemäß dem Diagramm verkabelt werden, um die Batterie anzuschließen. Die Batterie-Selbstschutzplatine muss dann nur die positiven und negativen Anschlüsse der Batterie an die beiden Pads B+ und C- des Motherboards anschließen, andernfalls muss der integrierte Schutz des Motherboards gemäß dem Diagramm verkabelt werden. Sie müssen die Ausgleichsleitung anschließen, sonst kann es nicht für den normalen Gebrauch aktiviert werden!!!!
Hinweise: Assistent
1: Die externe Batterieleitung des Motherboards muss in der Lage sein, einen Strom von 10A zu transportieren, mindestens 1 Quadratmillimeter Kupferdraht, für normale Leitungen 1,5 Quadratmillimeter.Es ist nicht nötig, zu dick zu sein, aber auch nicht zu dünn, denn zu dünn stellt ein Sicherheitsrisiko dar.(Einherdass die Strombelastung auf der Batterieseite sehr groß ist) wird eine 16AWG-Spezifikationsleitung empfohlen.
2: Das Motherboard verfügt über einen Schutzchip und unterstützt nur 2-5 Serien-Batterien. 6-Serien- und 7-Serien-Batterien müssen mit einer Schutzplatine geliefert werden. Wenn eine Schutzplatine vorhanden ist, muss der Überstromschutzstrom über 15A liegen, sonst kann das Motherboard nicht ordnungsgemäß funktionieren, was zu ernsthaften Schäden am Motherboard-Chip führen kann.
3: Aufgrund des hohen Stroms am Batterieanschluss müssen Sie zum Testen einen dicken Draht verwenden, um ihn an die Batterie zu schweißen. Sie können keine Krokodilklemmen verwenden, um die Anschlüsse zu testen und das Laden und Entladen zu prüfen.
4: Unterstützt OPO-Blitzladung, unterstützt HW-Superschnellladung, verschiedene Protokolle haben unterschiedliche Leistungen, 65W, 100W sollen die Leistung des PD-Protokolls sein, VOOC ist 20W, SCP ist 22,5W.Bitte bestätigen Sie die Anfrage und senden Sie dann die Bestellung ab. Die Rückgabe Ihres Telefons ist nicht möglich, da es ohne Unterstützung nicht schnell geladen werden kann.Geschweißte Teile werden nicht zurückgenommen.(Kein unterstütztes Mobiltelefon, da die eigene Vereinbarung des Telefons nicht öffentlich ist, kann der Drittanbieter nicht verwendet werden.)
5: Die an dieses Motherboard angeschlossene Batterie muss den Anforderungen entsprechen und in Reihe geschaltet sein.

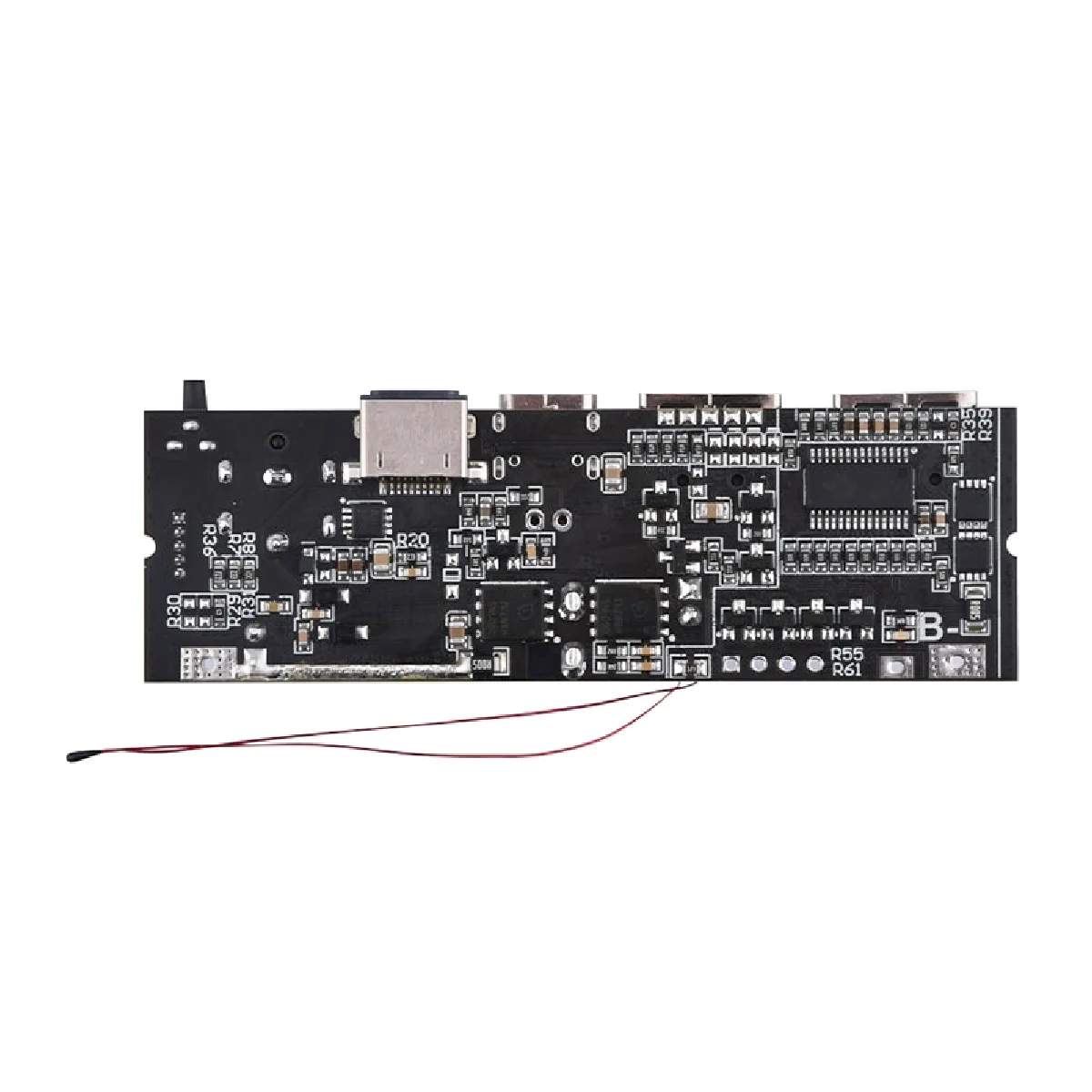

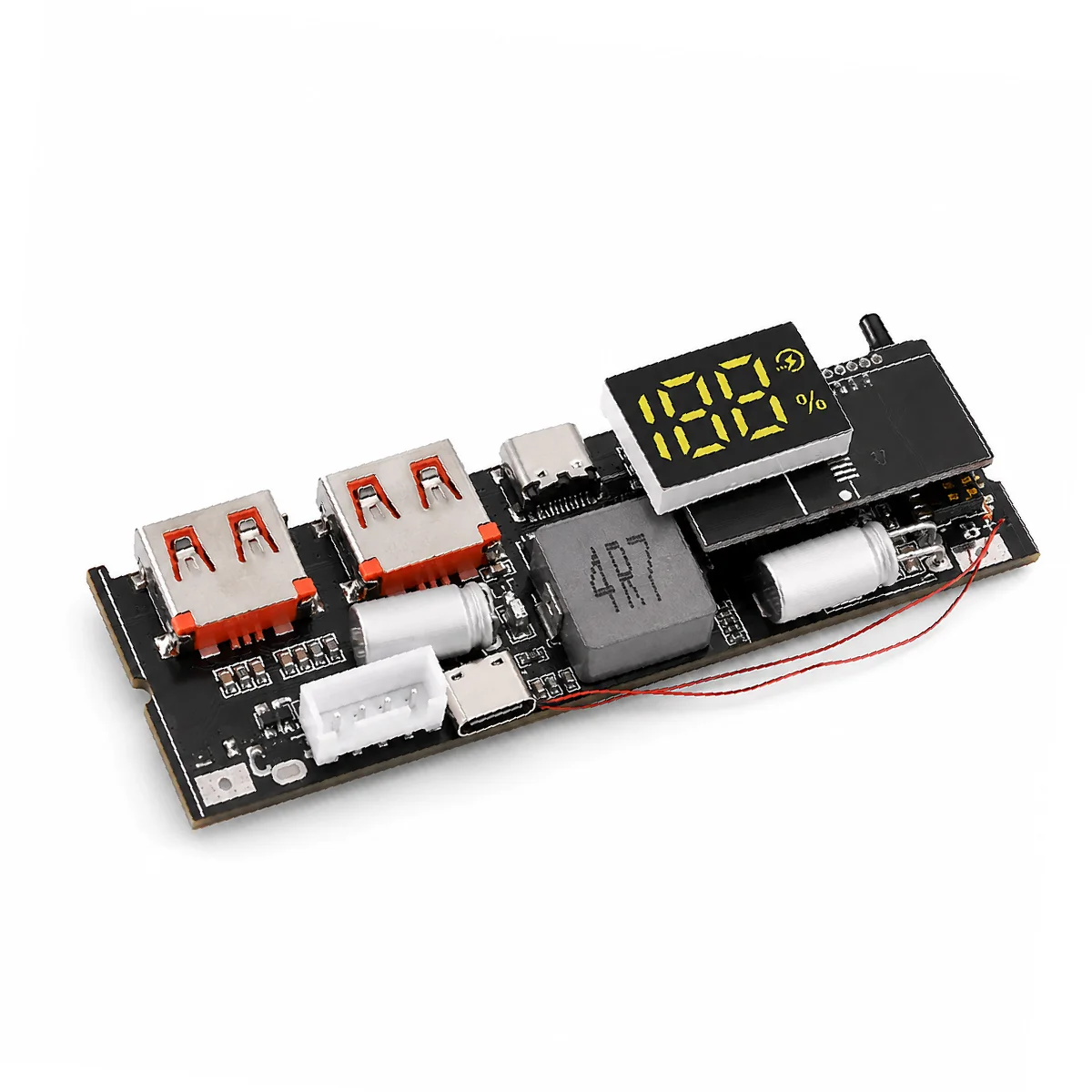

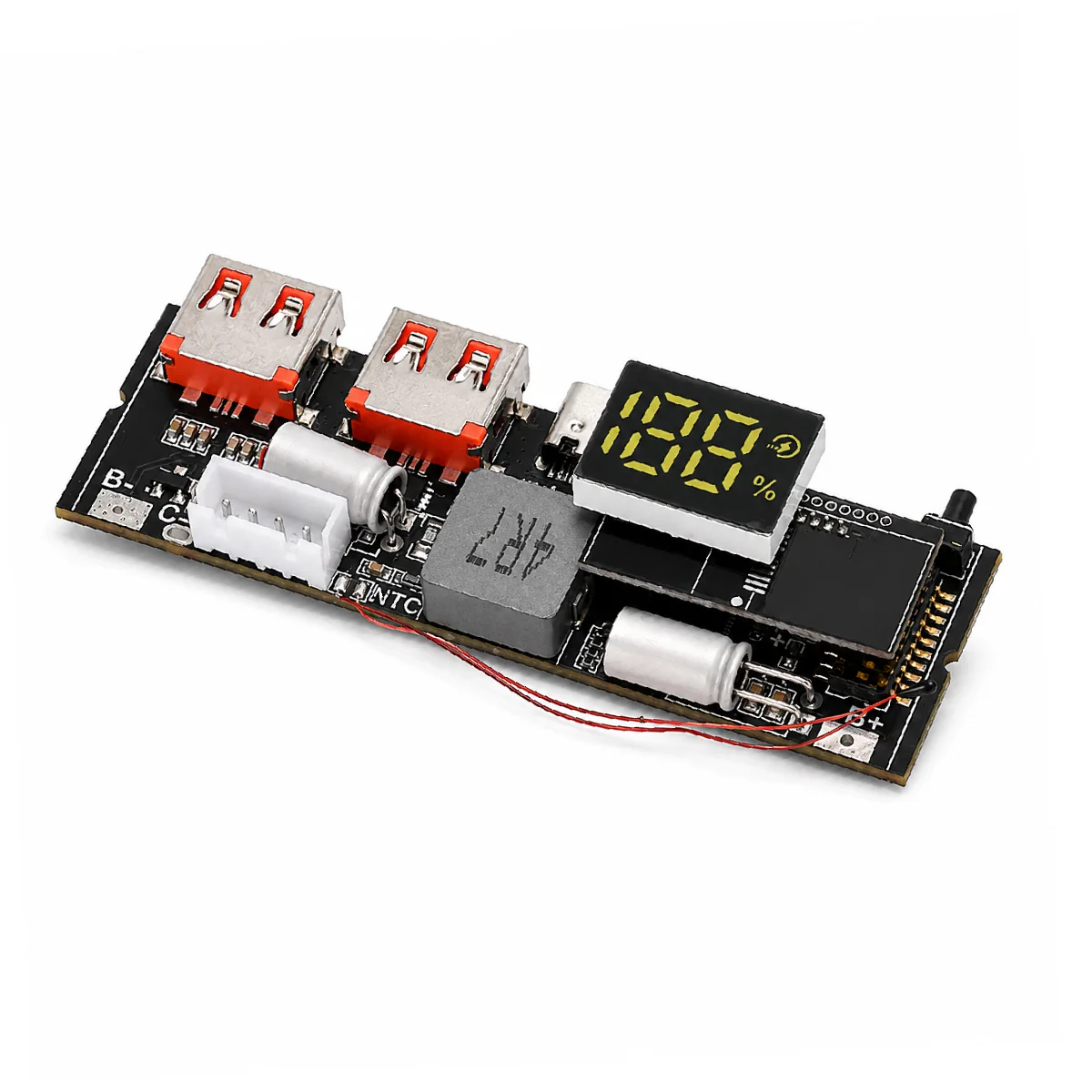

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Zustand

Neu

Hochbetriebenes Chemikalienunternehmen

Keine
