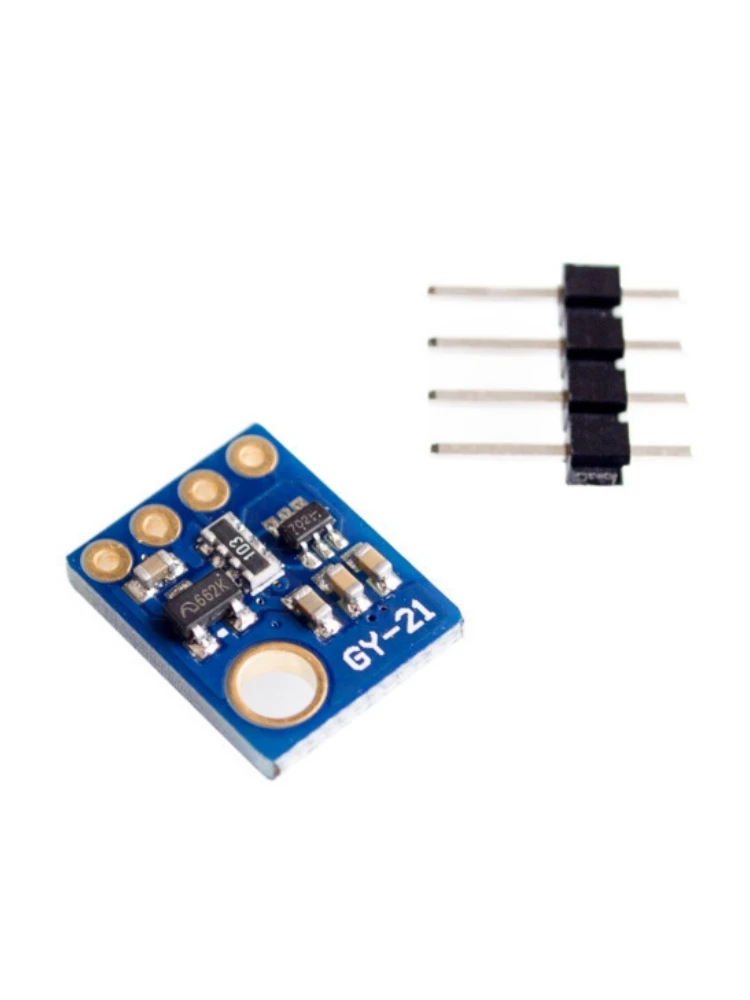

GY-21-HTU21 Sensormodul, Feuchtigkeitssensor, Feuchtigkeitsmodul

Produktbeschreibung

Stromanschlüsse (VDD, GND)
Der Spannungsbereich des HTU21 beträgt 1,8VDC-3,6VDC, mit einer empfohlenen Spannung von 3,0V.Ein 0,1-uF-Entkopplungskondensator muss zwischen der Stromversorgung (VDD) und Masse (VSS) angeschlossen werden, und der Kondensator sollte so nah wie möglich am Sensor platziert werden.
Serieller Takteingang (SCK)
SCK wird zur Kommunikationssynchronisation zwischen dem Mikroprozessor und der HTU21 verwendet.Da die Schnittstelle eine vollständig statische Logik enthält, gibt es keine Mindest-SCK-Frequenz.
Serielldaten (DATA)
Der DATA-Pin ist eine Dreizustandsstruktur, die zum Auslesen von Sensordaten verwendet wird. Beim Senden von Befehlen an den Sensor ist DATA bei der ansteigenden Flanke von SCK aktiv und muss auf dem hohen Pegel von SCK stabil bleiben. Die Daten ändern sich nach dem fallenden Flankenschub von SCK. Beim Auslesen von Daten vom Sensor wird DATA aktiv, nachdem SCK auf Low fällt, und bleibt bis zur nächsten fallenden Flanke von SCK gültig. Um Signalkollisionen zu vermeiden, sollte der Mikroprozessor DATA auf einem niedrigen Pegel ansteuern. Ein externer Pull-up-Widerstand (z. B. 10kΩ) ist erforderlich, um das Signal auf ein hohes Niveau zu bringen. Der Pull-up-Widerstand ist in der Regel im I/O-Schaltkreis des Mikroprozessors enthalten.

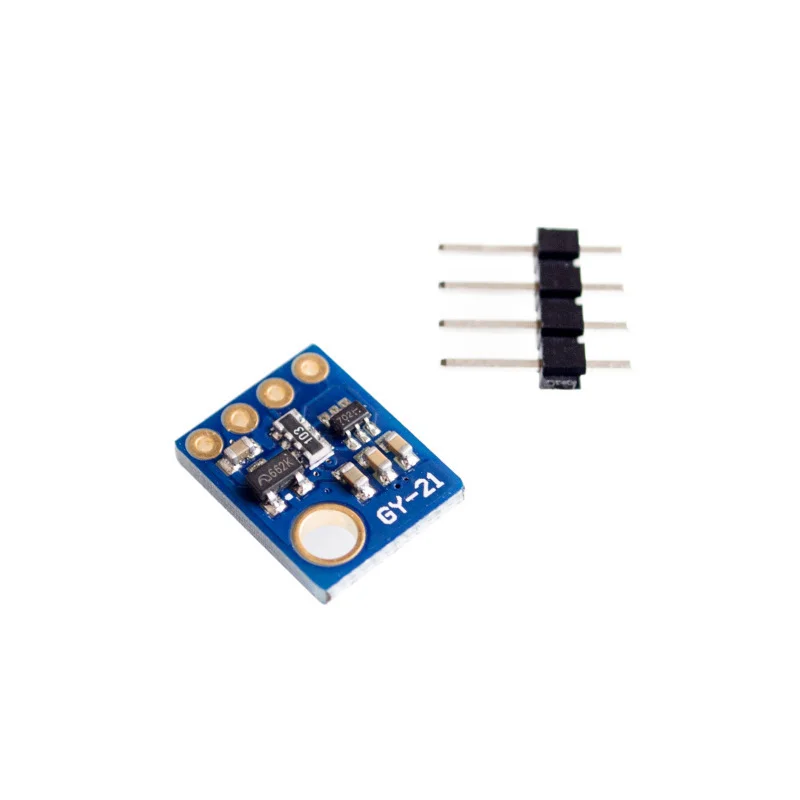

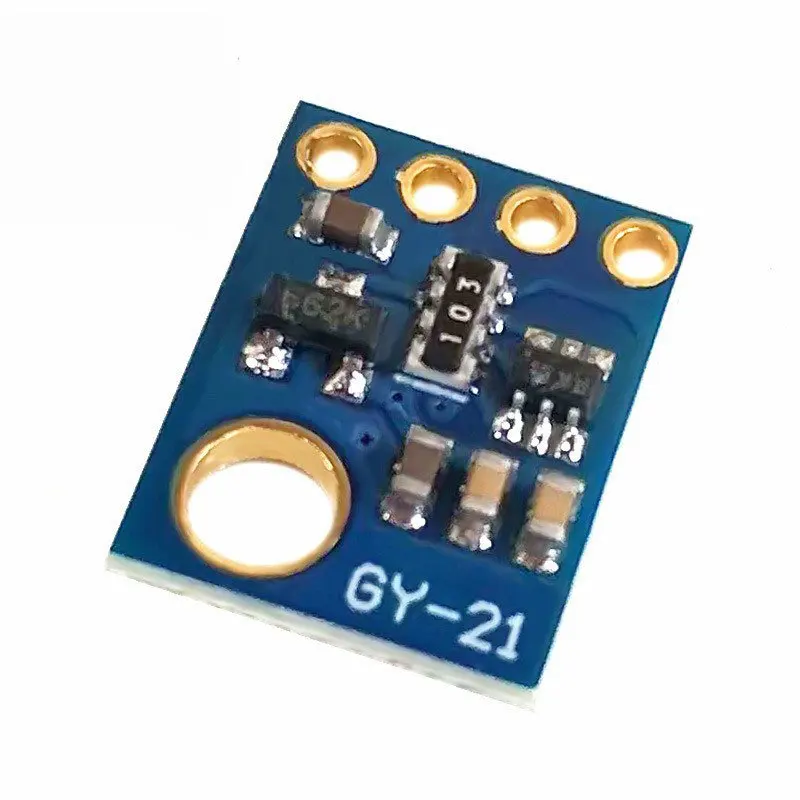

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
