OpenSourceSDRLab USRP B210 AD9361BBCZ+XC7K325T SDR-Entwicklungsboard USB3.0 Typ-C 56MHz Unterstützung für PPS/10MHz Eingang

Produktbeschreibung

Funktionsbeschreibung
Dieser USRP B210 wurde auf Basis der Originalversion optimiert und verbessert, wobei die neuere K7-Serie anstelle der S6-Serie verwendet wird.Es unterstützt die Vivado-Entwicklung und ist mit den Originalfunktionen kompatibel.Die wichtigsten Ähnlichkeiten und Unterschiede zur Originalversion sind wie folgt
1.Durch die Verwendung der USB 3.0 Typ-C-Schnittstelle kann die maximale Echtzeit-Übertragungsbandbreite 56 MHz erreichen.
2.Das RF-Frontend entspricht der Originalversion, verwendet ein Frequenzteilungsdesign und die RF-Schaltung wurde durch Simulation optimiert.
3.Unterstützt PPS, 10MHz-Eingang, integriertes GPS-Modul, kann den PPS-Eingang ersetzen.
4.Entfernen Sie den GPSDO-Steckplatz, reduzieren Sie die Größe der Platine und machen Sie das Gesamtmaß 70 x 97 x 11,5 mm.
Anweisungen zur Verwendung
Unterschiede in der Verwendung im Vergleich zur Originalversion
1.Vor der Verwendung muss die Datei usrp_b210_fpga.bin auf dem Computer ausgetauscht werden.
2.Kein Zugriff auf das GPSDO-Modul möglich.
3.Die PPS-Priorität des GPS-Moduls ist höher als die des externen PPS.Wenn das GPS-Modul gesperrt ist, ist der externe PPS-Eingang nicht verfügbar.

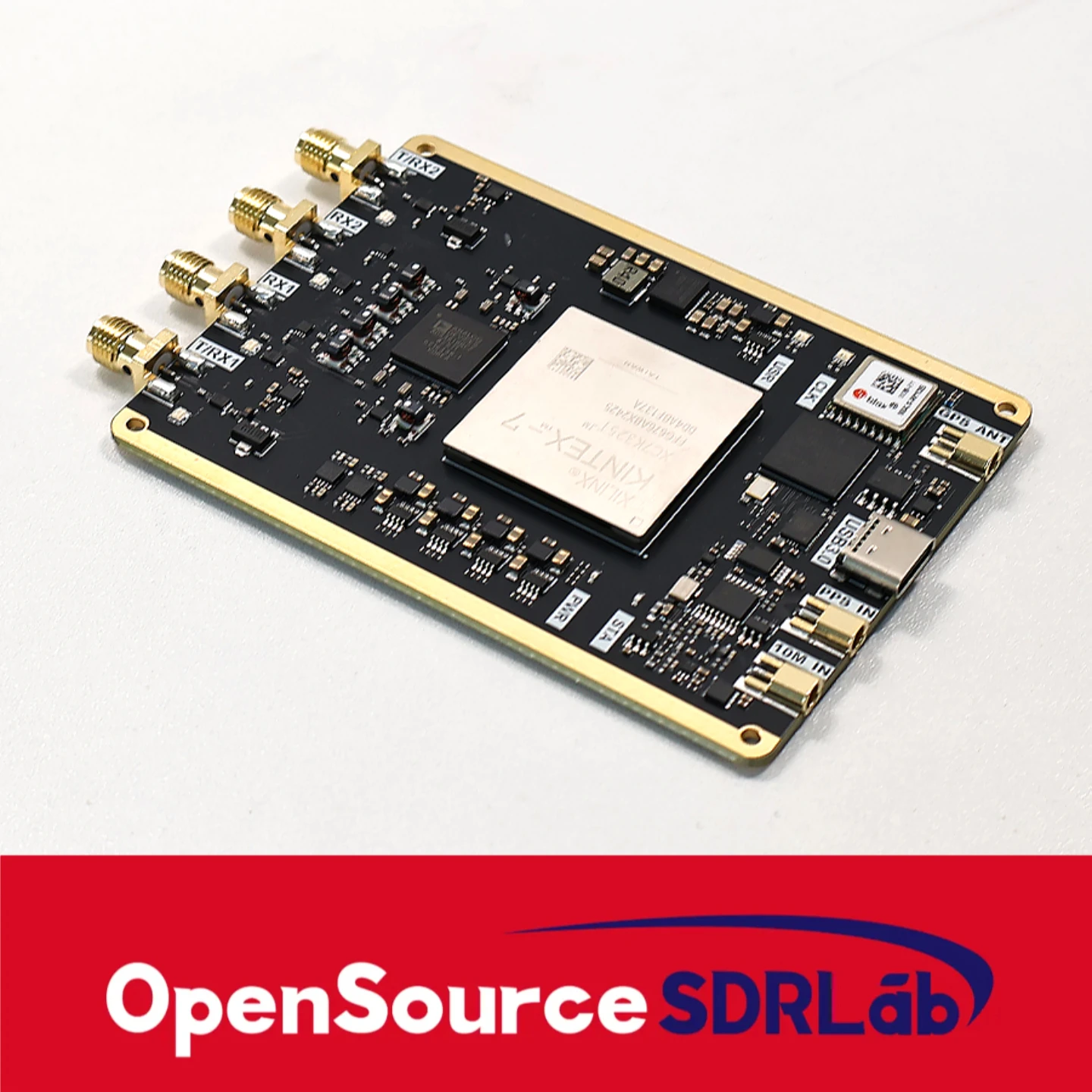

Schnittstellenbeschreibung
GPS: AssistentAntenneneingang des GPS-Moduls, MMCX-Schnittstelle
USB:USB3.0 und Host-Datenkommunikation, Typ-C-Schnittstelle
PPS: Assistentexterner PPS-Eingang, MMCX-Schnittstelle
10 Millionen:10M-Referenzeingang, MMCX-Schnittstelle
TRX1Send- oder Empfangsanschluss 1, SMA-Schnittstelle
RX1:Empfangsanschluss 1, SMA-Schnittstelle
RX2: AssistentEmpfangsanschluss 2, SMA-Schnittstelle
TRX2:Send- oder Empfangsanschluss 2, SMA-Schnittstelle

Produktdetails in Bildern

Produkteigenschaften

Markenname

Knotolus

Zubehörtyp

USB-zu-DC-Kabel

Batterie im Lieferumfang enthalten

no

Typische Anwendungsbereiche

Bildung und Lernen

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Kompatibel Mit

USRP

Name

USRP B210
