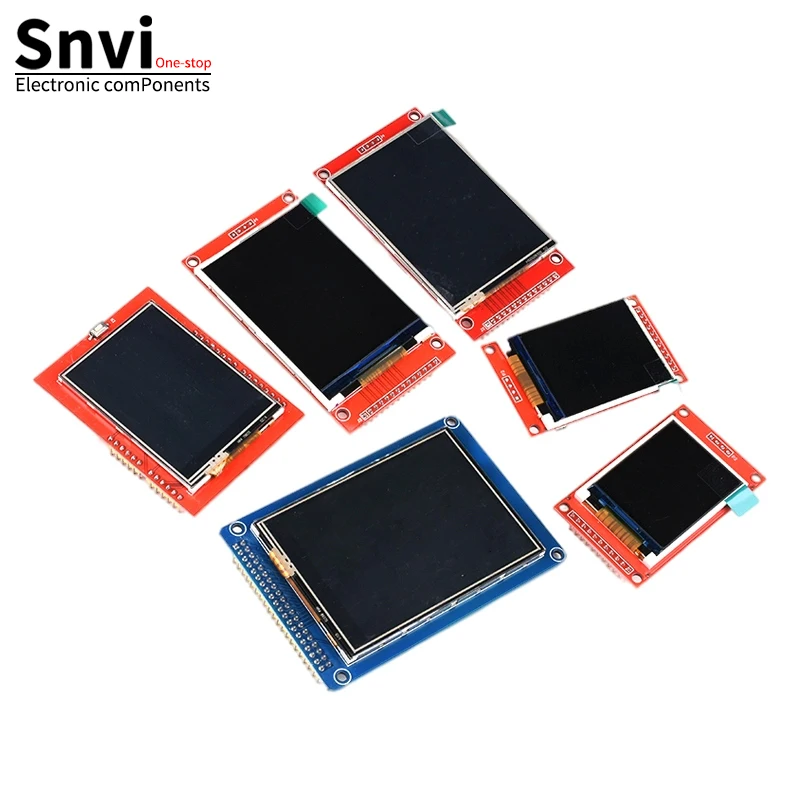

TFT LCD-Displaymodul 1,44/1,8/2,0/2,4/2,8 Zoll IPS 7-Pin SPI-Bildschirm ST7735/ILI9341 Treiber Touchpanel 320x240 für Arduino ESP32

Produktbeschreibung

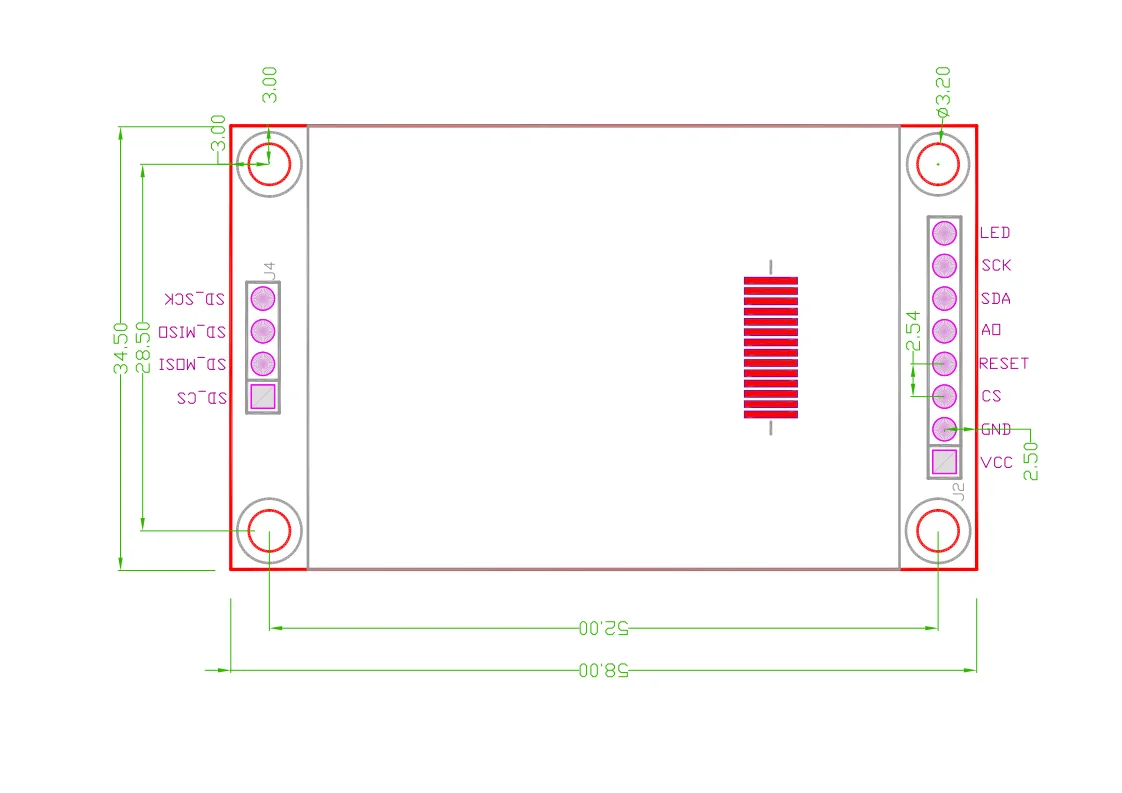

1,8-Zoll-TFT-LCD-Modul
1,8-Zoll-SPI-Serieller Anschluss 128*160 Anweisungen
/*
Standard-IO-Verbindungsmethode des Programms
sbit LCD_CS =P0^0; //Chip-Auswahl
sbit LCD_AO =P0^2; //Daten/Befehlsschalter
sbit LCD_SDA =P1^5; // Daten
sbit LCD_SCK =P1^7; //Taktgeber
sbit LCD_REST =P0^1; //reset
*/
��TFT-Stromversorgung: Bildschirmstromversorgung beträgt 2,8-3,3V; denken Sie daran, keine 5V zu verwenden.
Module mit Leiterplatte haben den 3V-Regler-IC übernommen, 5V können eingespeist werden.
��Hintergrundbeleuchtungs-Stromversorgung (LED-Pin): Die maximale Hintergrundbeleuchtungs-Stromversorgung beträgt 3,2V.
(Ein 5-Ohm-Strombegrenzungs-Widerstand kann in Reihe geschaltet werden bei einer 3,3-V-Stromversorgung oder ein 25-Ohm-Widerstand in Reihe bei 5 V).
Produktbeschreibung
2,4-Zoll-Farbbildschirm, unterstützt 65K-Farbenanzeige, zeigt satte Farben an
320x240 Auflösung, optionale Touch-Funktion
Mithilfe des seriellen SPI-Busses sind nur wenige E/A-Anschlüsse erforderlich, um das Display zu beleuchten.
Einfache Erweiterung des Experiments mit SD-Kartensteckplatz.
Stellen Sie ein umfangreiches Beispielprogramm bereit

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Anzeigemodus

128*64

Hochbetriebenes Chemikalienunternehmen

Keine

Auflösung

128*64
