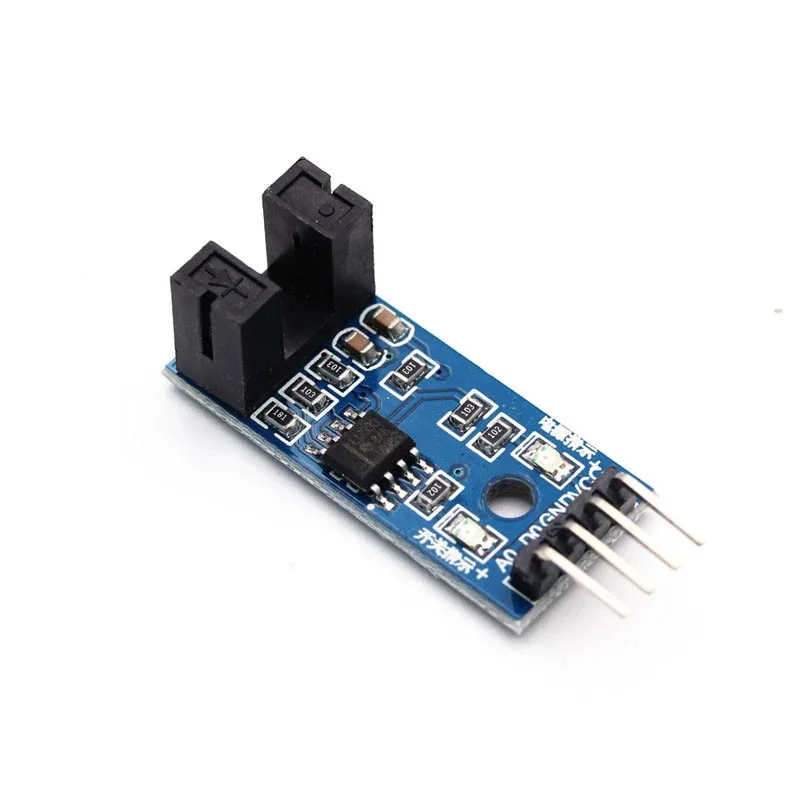

Geschwindigkeitssensor, Zähler, Motortest, Schlitz-Optokopplermodul

Produktbeschreibung

Zweck: Assistent
Es wird häufig zur Motordrehzahlerkennung, Impulszählung, Positionsbegrenzung usw. eingesetzt.
Modulmerkmale
1.Es wird ein importierter Schlitz-Optokopplersensor mit einer Schlitzbreite von 5 mm verwendet.
2.Ausgestattet mit einer Ausgangsstatusanzeigeleuchte, die aus ist, wenn der Ausgang auf hohem Spannungsniveau ist, und an ist, wenn der Ausgang auf niedrigem Spannungsniveau ist.
3.Bei Hindernissen wird ein hoher Pegel ausgegeben; wenn kein Hindernis vorhanden ist, wird ein niedriger Pegel ausgegeben.
4.Komparatoren-Ausgang, mit sauberem Signal, guter Wellenform, starker Ansteuerfähigkeit und über 15mA.
5.Betriebsspannung: 3,3V-5V
6.Ausgabeform: Digitaler Schaltausgang (0 und 1)
7.Ausgestattet mit festen Schraubenlöchern für eine bequeme Installation.
8.Größe der kleinen Leiterplatte: 3,2 cm x 1,4 cm
9.Verwenden Sie einen Weitspannungs-LM393-Komparator.
Anweisungen zur Modulnutzung
1.Wenn sich keine Verhinderung im Modulschlitz befindet, ist die Empfangsröhre leitfähig und der Modul-DO gibt einen niedrigen Spannungswert aus.Wenn ein Hindernis vorhanden ist, gibt der DO einen hohen Spannungswert aus
2.Die DO-Ausgangsschnittstelle kann direkt an den IO-Port des Mikrocontrollers angeschlossen werden, um zu erkennen, ob der Sensor blockiert ist, beispielsweise durch Strom.
Der Drehzahlmesser kann die Geschwindigkeit des Motors erfassen.
3.Das Modul DO kann an ein Relais angeschlossen werden, um Funktionen wie Endschalter zu erzeugen, und kann auch an ein aktives Summermodul angeschlossen werden.
Verbunden, um einen Alarm zu bilden.
Anweisungen zur Produktverkabelung
1.VCC ist mit der positiven Stromversorgung mit einer Spannung von 3,3-5V verbunden.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
