SHT30 SHT31 SHT35 SHT40 SHT41 Digitaler Temperatur- und Feuchtigkeitssensor Modul I2C Breakout Board Kompatibel mit Arduino

Produktbeschreibung

SHT30 Beschreibung
Sensiron Temperatur-/Feuchtigkeitssensoren gehören zu den besten und präzisesten Geräten, die Sie bekommen können.Und schließlich haben wir einige, die über eine echte I2C-Schnittstelle verfügen, um das Auslesen zu erleichtern.Der SHT30-D-Sensor bietet eine ausgezeichnete relative Feuchtigkeitsgenauigkeit von ±2% und ±0,3°C-Genauigkeit für die meisten Anwendungen.
Im Gegensatz zu früheren SHT-Sensoren verfügt dieser Sensor über eine echte I2C-Schnittstelle, und (Bonus!)sogar mit zwei Adressoptionen.Es ist auch 3V- oder 5V-kompatibel, sodass Sie es mit nahezu jedem Mikrocontroller oder Mikrocomputer versorgen und kommunizieren können.

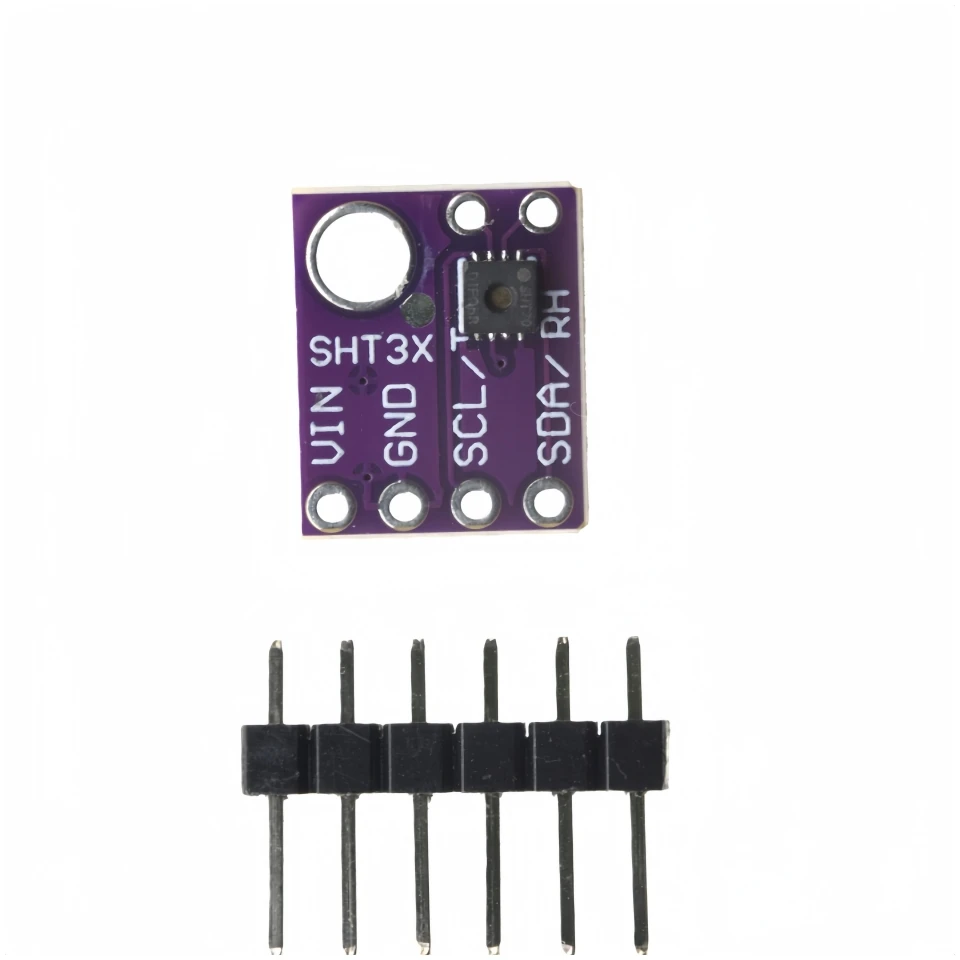

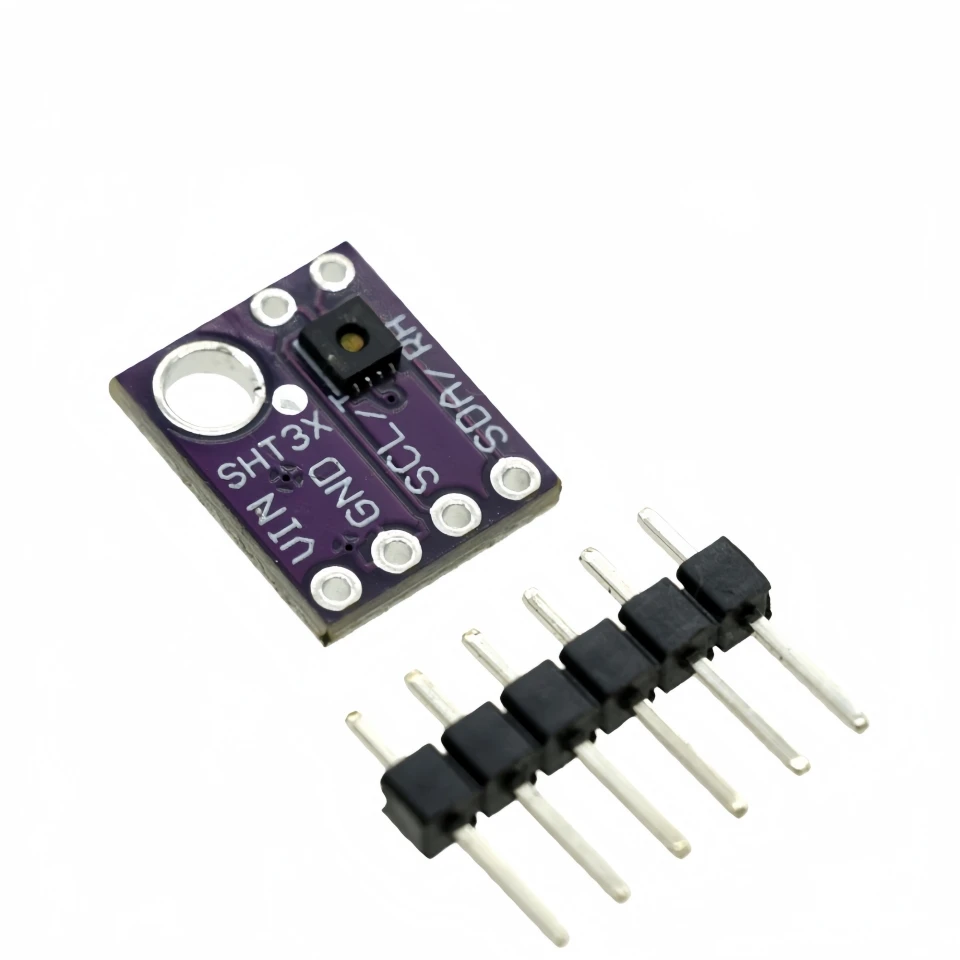

So ein schöner Chip – also haben wir ein Breakout-Board mit dem SHT30-D und einigen unterstützenden Schaltungen wie Pullup-Widerständen und Kondensatoren entwickelt.Jede Bestellung enthält eine vollständig montierte und getestete PCB-Platine und ein kleines Stück Header.Sie müssen den Header auf die Leiterplatte löten, aber das ist ziemlich einfach und dauert selbst für Anfänger nur ein paar Minuten.
Stromanschlüsse
Vin - das ist der Stromanschluss.Der Chip kann 2,5-5VDC zur Stromversorgung nutzen.Um die Platine mit Strom zu versorgen, geben Sie ihr die gleiche Leistung wie der Logikpegel Ihres Mikrocontrollers - z.B.Für ein 5V-Mikrogerät wie Arduino verwenden Sie 5V.Für einen 3,3V-Controller wie einen Raspberry Pi schließen Sie ihn an 3,3V an.
GND - gemeinsame Erdung für Strom und Logik
I2C-Logikpins
SCL - I2C-Taktstift, verbinden Sie ihn mit der I2C-Taktleitung Ihres Mikrocontrollers.
Dieser Pin verfügt über einen 10K-Pullup-Widerstand zu Vin.
SDA - I2C-Datenpin, verbinden Sie ihn mit der I2C-Datenleitung Ihres Mikrocontrollers.
Andere Pins

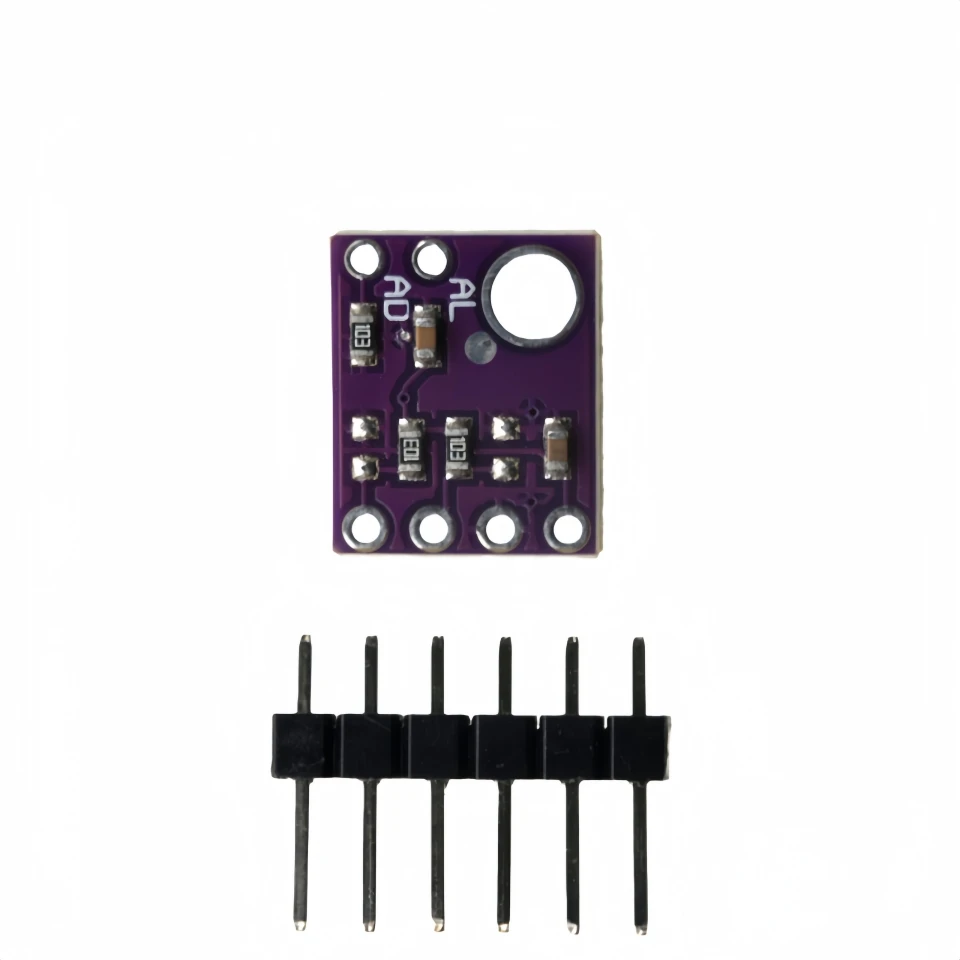

ADR - Dies ist der Pin zur Auswahl der I2C-Adresse.Dieser Pin verfügt über einen 10K-Pull-Down-Widerstand, um die Standard-I2C-Adresse auf 0x44 zu setzen.Sie können diesen Pin an Vin anschließen, um die Adresse 0x45 zu erhalten.
RST - Hardware-Reset-Pin.Verfügt über einen 10K-Pullup-Widerstand, um den Chip standardmäßig aktiv zu machen.Mit Masse verbinden, um einen Hardware-Reset durchzuführen!
ALR - Alarm-/Unterbrechungsausgang.Sie können den Sensor so einstellen, dass er Sie benachrichtigt, wenn ein Ereignis eingetreten ist.Sehen Sie sich das Datenblatt an, um zu erfahren, wie Sie die Benachrichtigungen einrichten können.
SHT31 Beschreibung
Sensiron Temperatur-/Feuchtigkeitssensoren gehören zu den besten und präzisesten Geräten, die Sie bekommen können.Und schließlich haben wir einige, die über eine echte I2C-Schnittstelle verfügen, um das Auslesen zu erleichtern.Der SHT31-D-Sensor bietet eine ausgezeichnete relative Feuchtigkeitsgenauigkeit von ±2% und ±0,3°C-Genauigkeit für die meisten Anwendungen.
So ein schöner Chip – also haben wir ein Breakout-Board mit dem SHT31-D und einigen unterstützenden Schaltungen wie Pullup-Widerständen und Kondensatoren entwickelt.Jede Bestellung enthält eine vollständig montierte und getestete PCB-Platine und ein kleines Stück Header.Sie müssen den Header auf die Leiterplatte löten, aber das ist ziemlich einfach und dauert selbst für Anfänger nur ein paar Minuten.

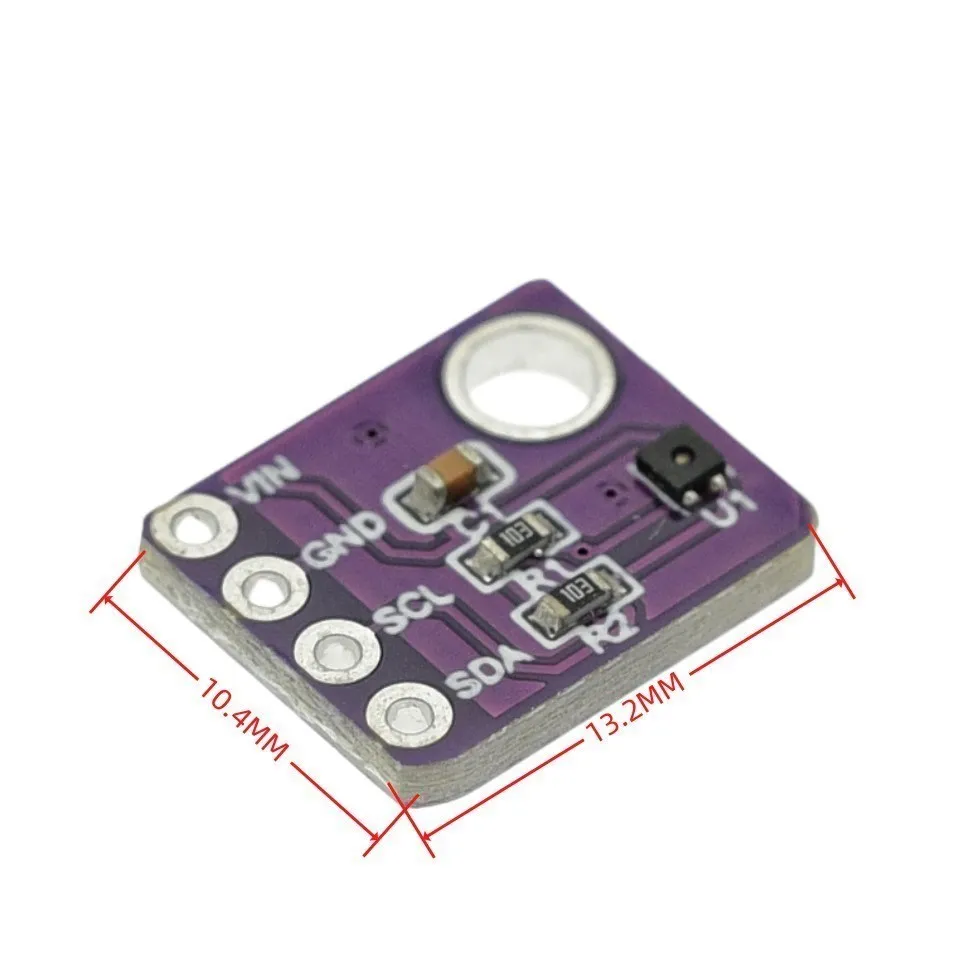

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Ausgabe

Digitaler Sensor

Typ

Temperatursensor

Benutzen

Feuchtigkeitssensor

Material

Polymer
