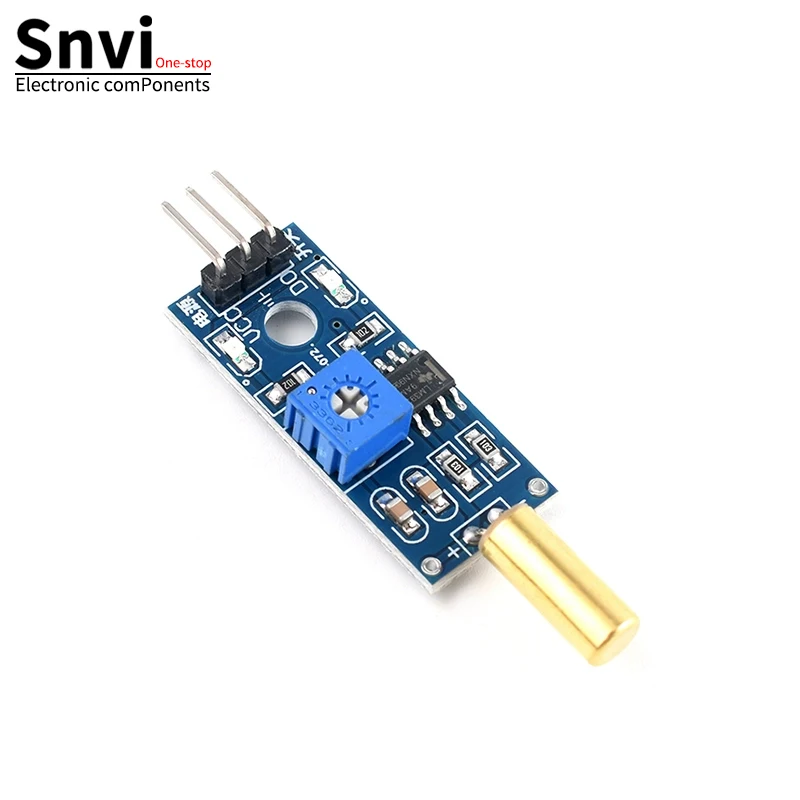

Snvi Vibrationssensor-Neigungsschaltermodul SW-1810P/520D/420, normalerweise offener Vibrationssensor, DIY-Modul, geeignet für Arduino.

Produktbeschreibung

Verwendungszwecke
Verschiedene Produkte verfügen über einen Neigungsalarm, der beim Umkippen ausgelöst wird, also einen Umkippsensor.
Modulmerkmale
1. Verwendung des hochempfindlichen Schalters SW-520D als Winkelsensor.
2. Das Ausgangssignal des Komparators ist sauber, hat eine gute Wellenform und eine gute Ansteuerfähigkeit, über 15mA.
3, die Betriebsspannung beträgt 3,3V-5V
4, das Ausgabeformat: digitale Schaltausgänge (0 und 1)
5, feste Schraubenlöcher für einfache Installation

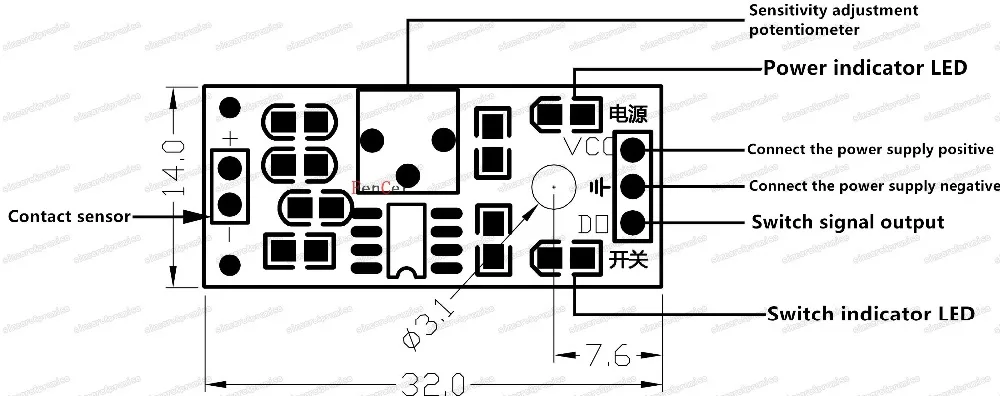

6, kleine Leiterplatten-Größe: 3,2 cm x 1,4 cm
7, unter Verwendung eines Weitspannungs-LM393-Komparators
Modul zur Verwendung
1. Die Verkabelung des Moduls, siehe Schaltplan unten, ist detailliert beschrieben
2. Der Ausgang des Schaltermoduls hängt vom Winkel der Schalteraktivierung ab. Wenn der Winkel ausgeschaltet wird, schaltet der DO-Ausgang hoch, der Winkel-Schalter wird eingeschaltet, der DO-Ausgang ist niedrig.
3. Der Ausgang kann direkt über den Mikrocontroller angeschlossen werden, um Hoch- und Tiefpegel zu erkennen und so die Winkeländerung zu erfassen
4. Der Ausgang des Moduls kann Relais direkt ansteuern, die eine Hochleistungs-Schaltfunktion besitzen, um elektrische Geräte und andere Produkte bei einem Umkippen automatisch abzuschalten.
ANWENDUNGEN
Wird verwendet, um die Funktionen verschiedener Vibrationen auszulösen, wie z. B. den Diebstahlalarm, den intelligenten Autoalarm, den Erdbebenalarm, den Motorradalarm usw.
Dieses Modul wird mit dem normalerweise offenen Vibrationssensormodul verglichen, der Vibrationen über einen längeren Zeitraum auslösen und das Relaismodul antreiben kann.
Das Modul verfügt über

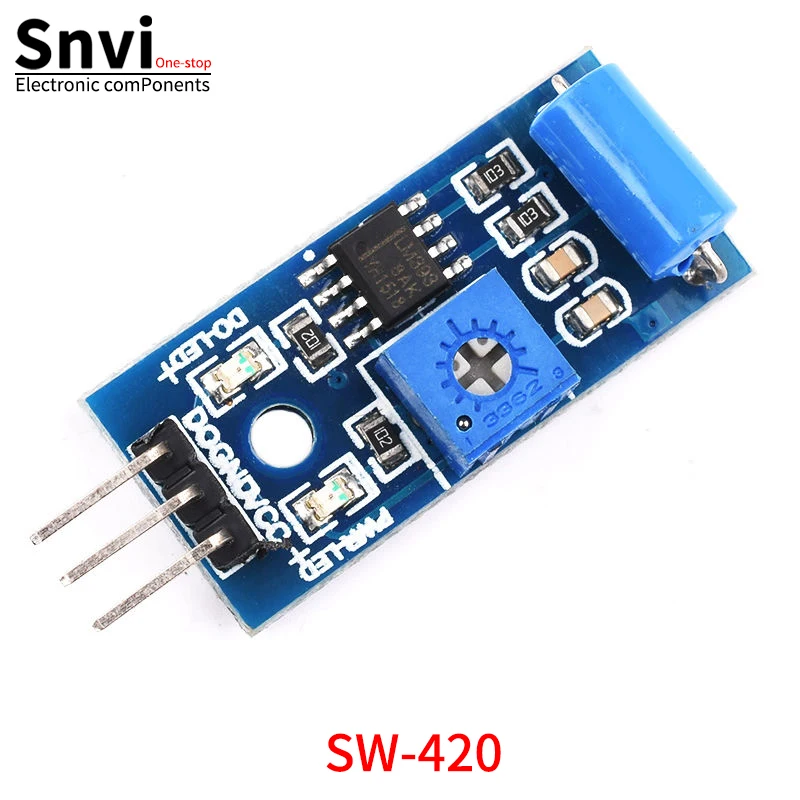

Dieses Unternehmen produziert den normalerweise geschlossenen Vibrationssensor SW-420.

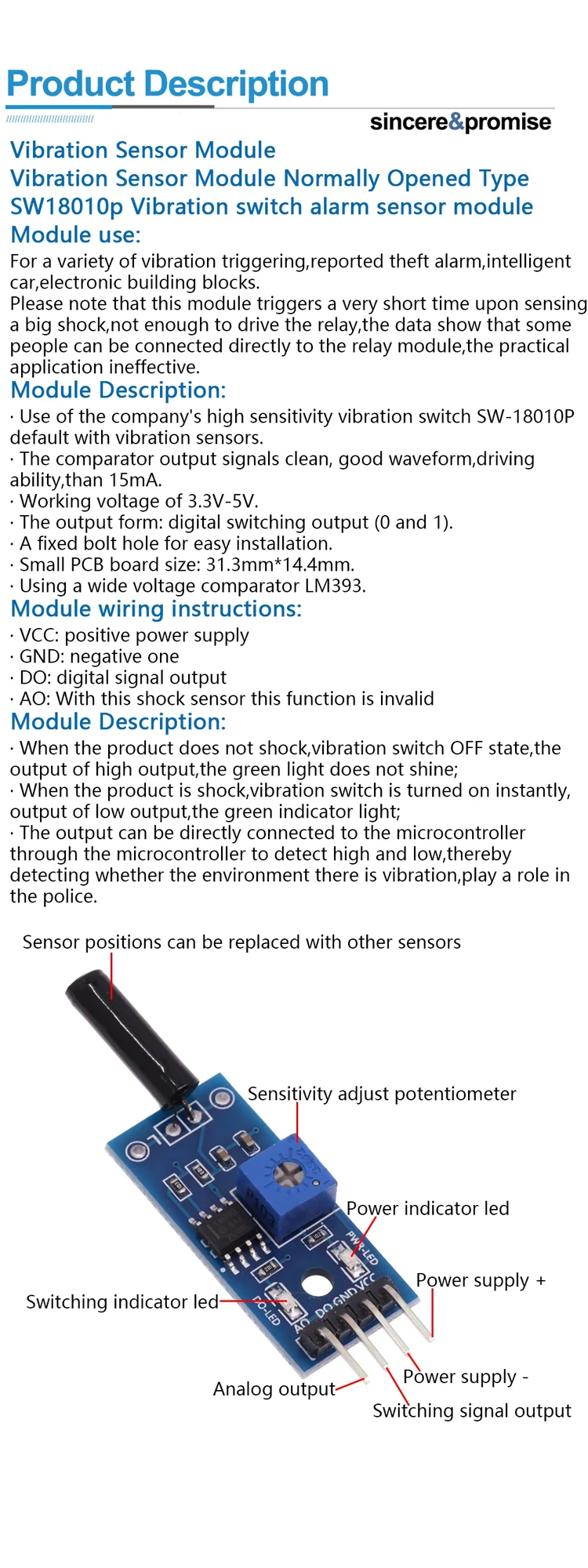

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
