1-5 Stück PT4115 1-10S LED-Konstantstrom-Platine Treiber-Ausgangsmodul DC 12V PWM LED-Dimmung Step-Down-Konstantstrom-Platine

5,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

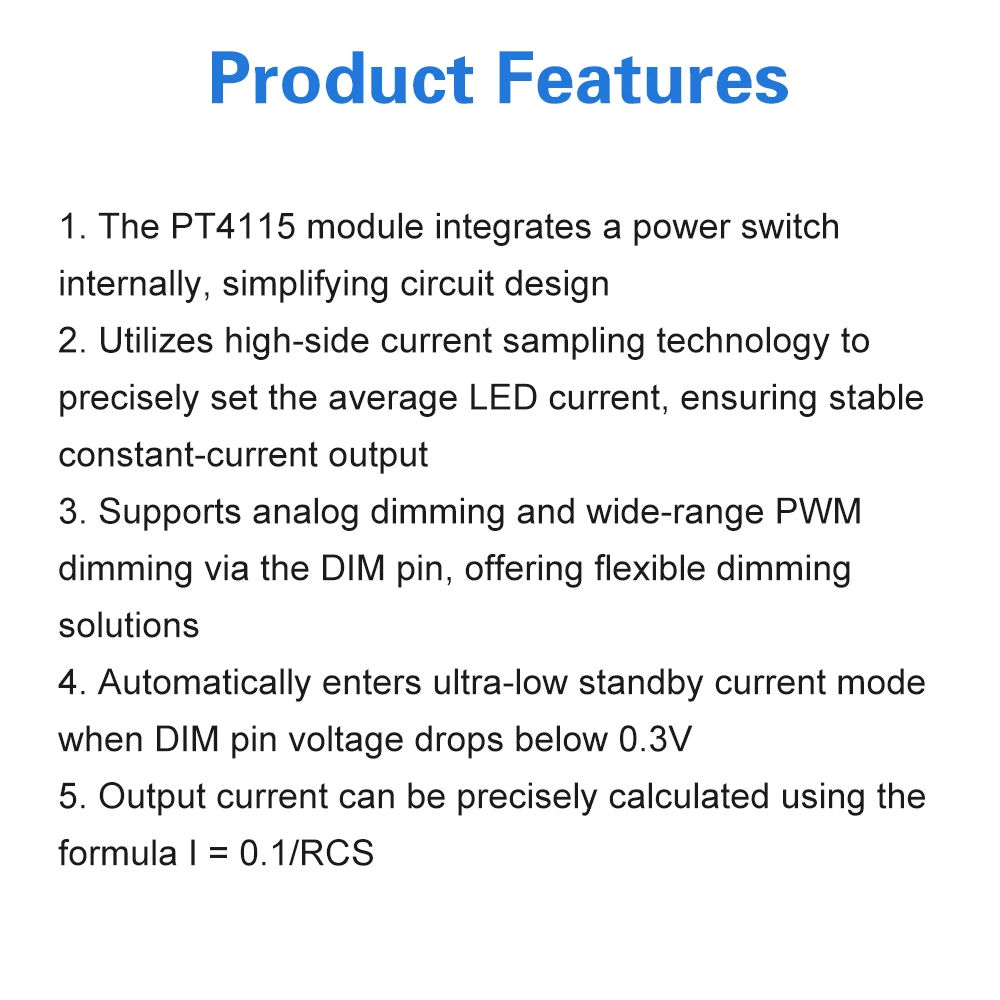

Funktionen

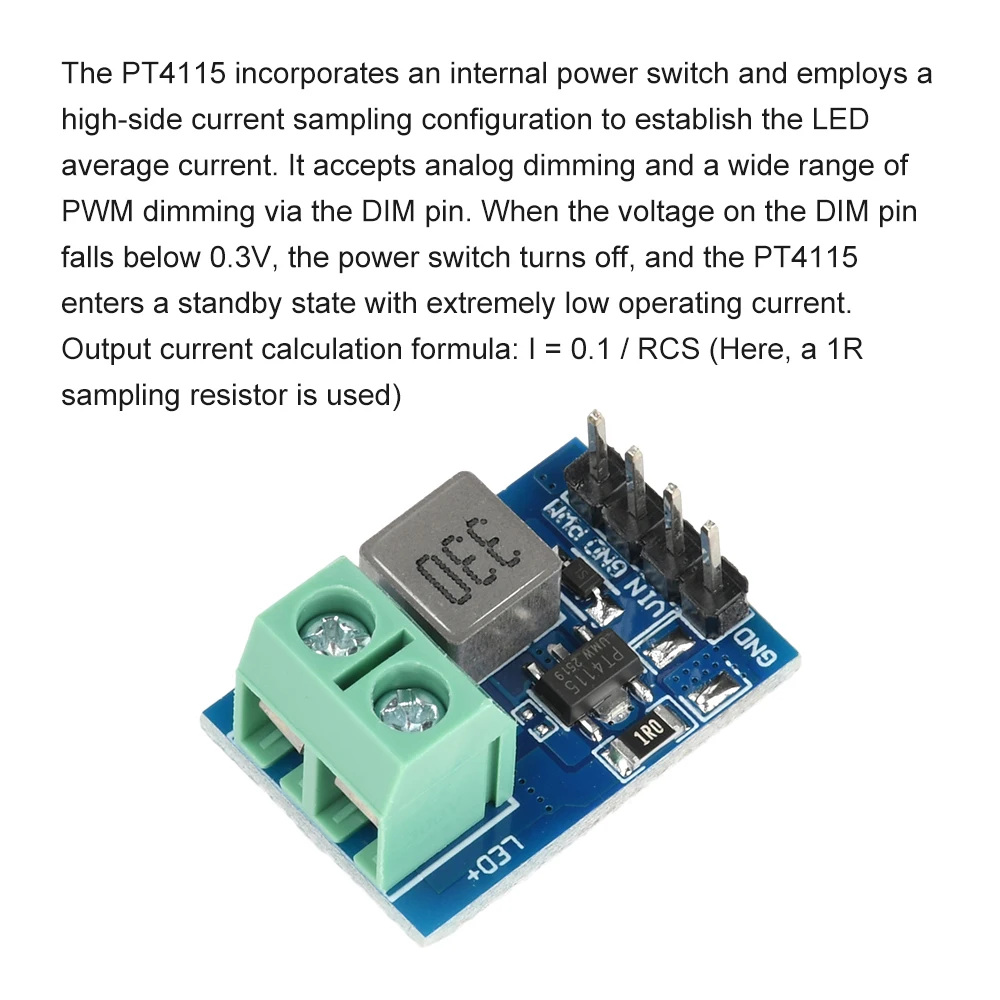

1.Das PT4115-Modul integriert einen Leistungsschalter intern, was das Schaltungsdesign vereinfacht.

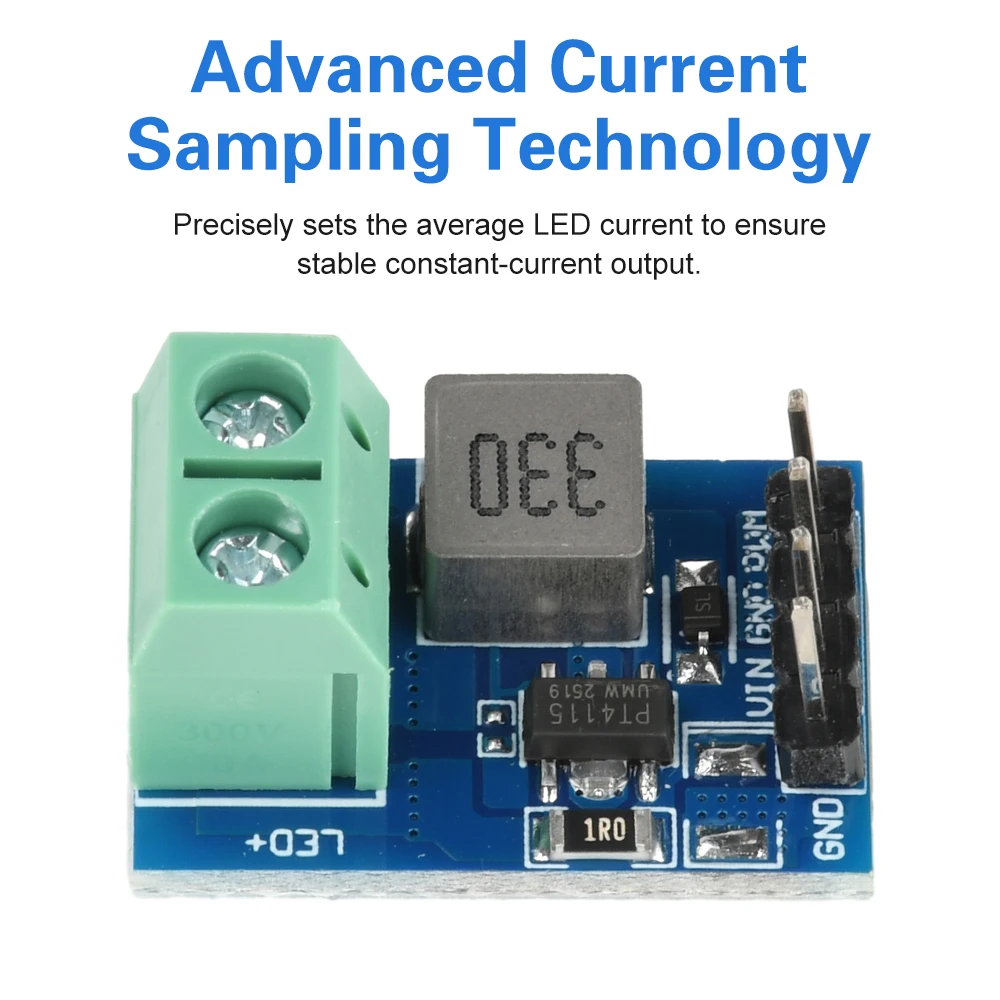

2.Nutzt High-Side-Strommessungstechnologie, um den LED-Durchschnittsstrom präzise einzustellen und eine stabile Konstantstromausgabe zu gewährleisten.

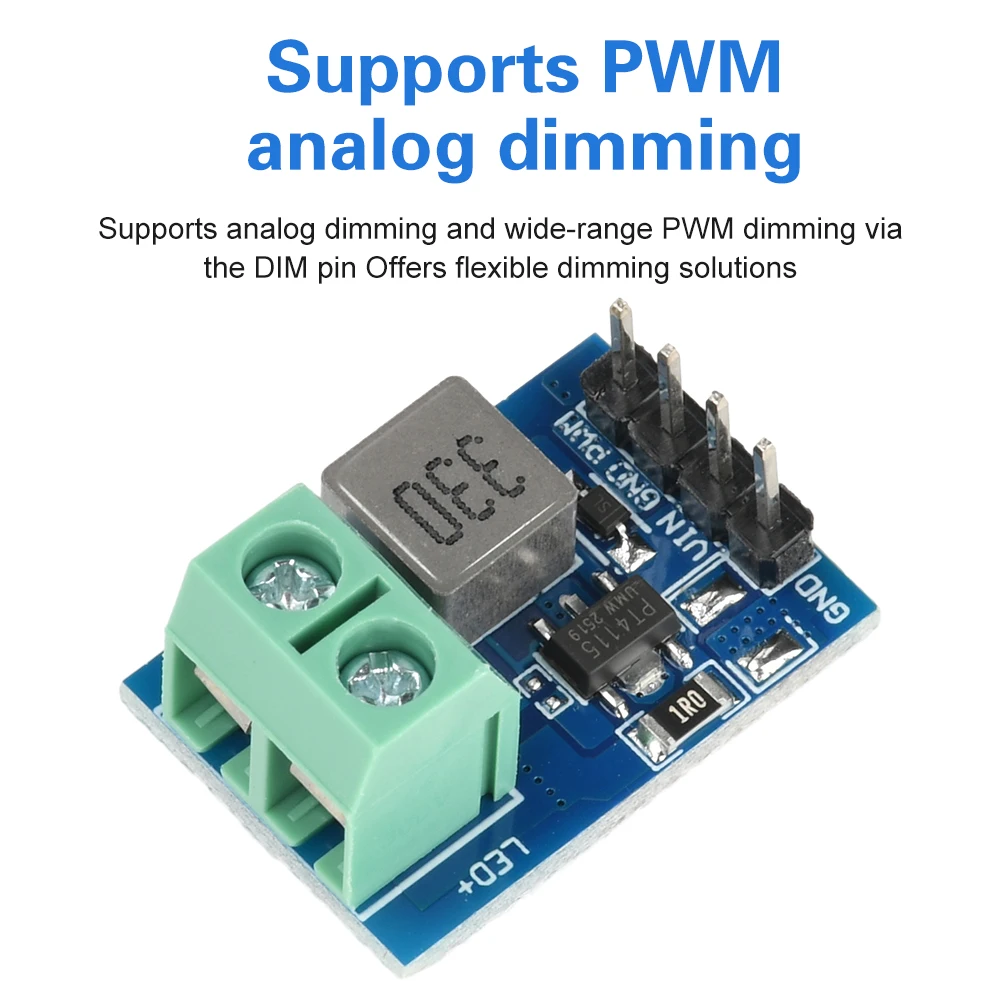

3.Unterstützt analoges Dimmen und Weitbereichs-PWM-Dimmen über den DIM-Pin, was flexible Dimmlösungen bietet.

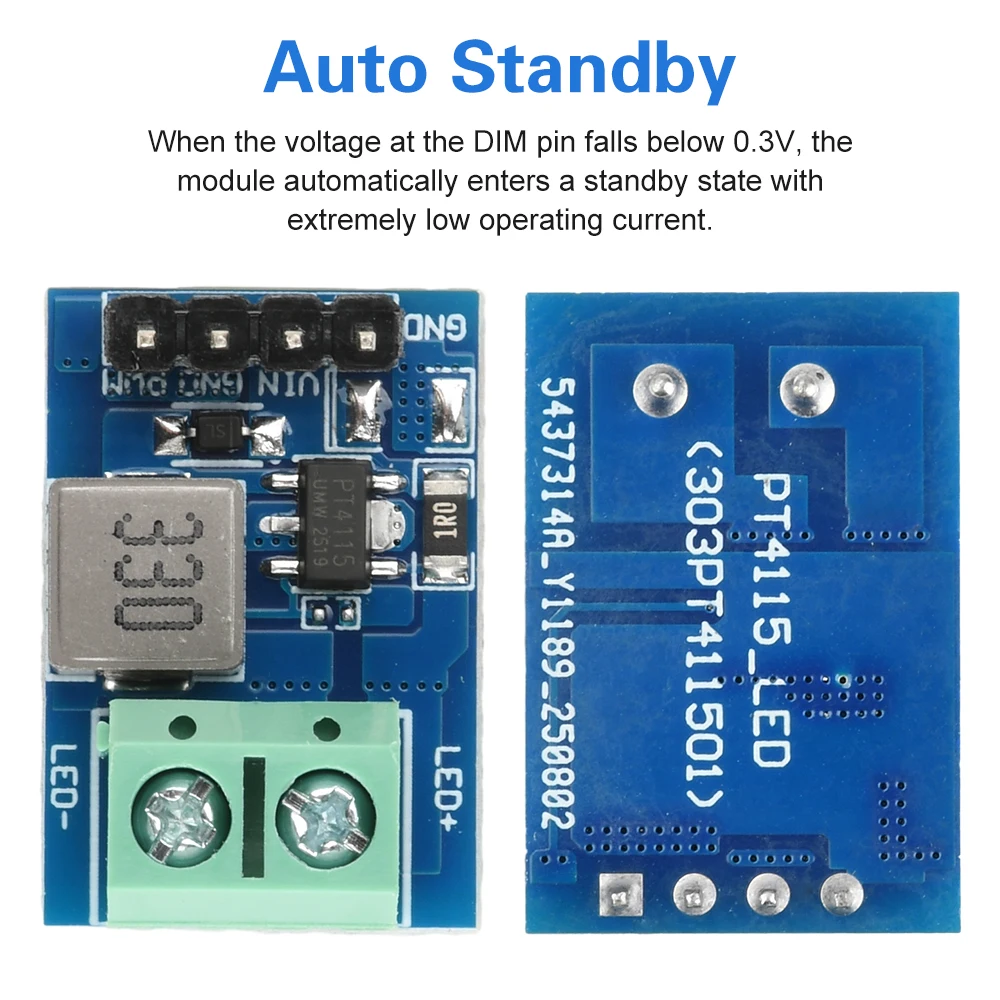

4.Wechselt automatisch in den Ultra-Niedrig-Standby-Strommodus, wenn die Spannung am DIM-Pin unter 0,3V fällt.

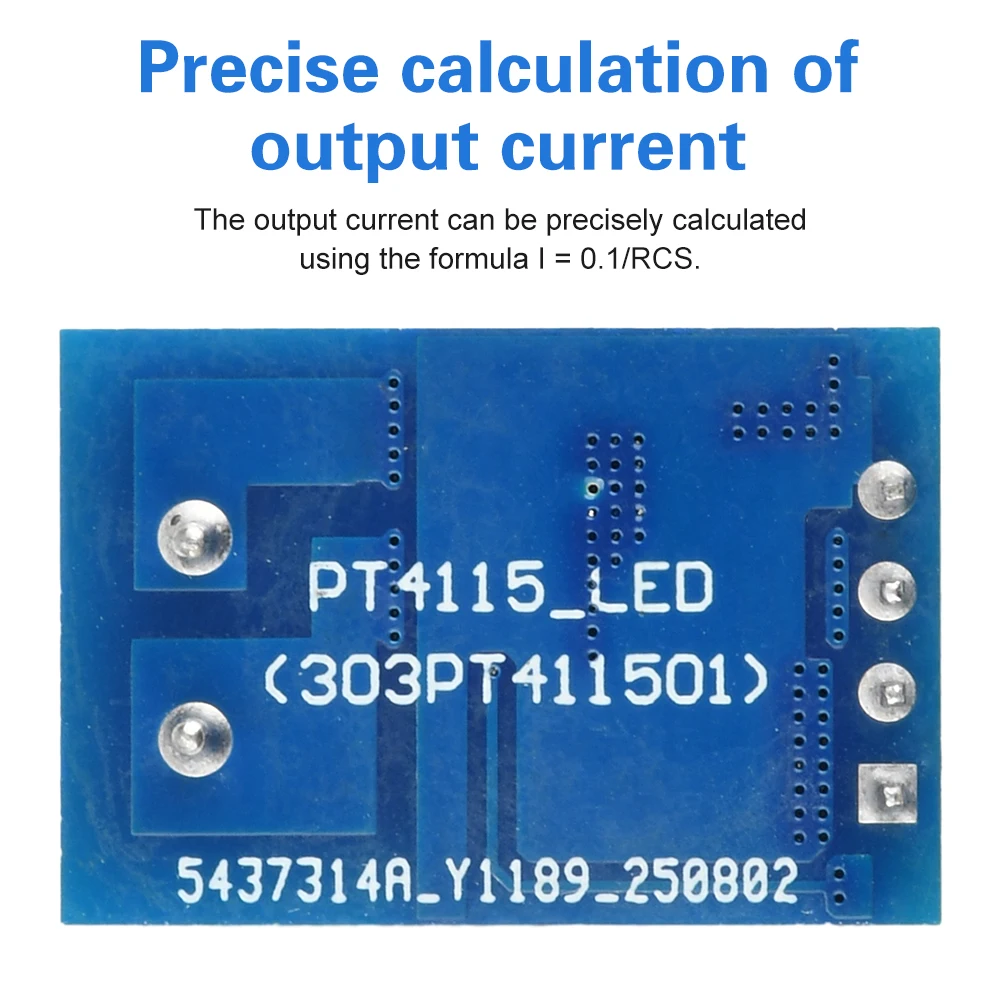

5.Ausgangsstrom präzise berechenbar nach der Formel: I = 0,1/RCS
Parameter
Stromversorgung: DC 12V
Ausgabemodus: Konstantstromausgang
Anwendungsbereich: LED-Streifen und ähnliche Module

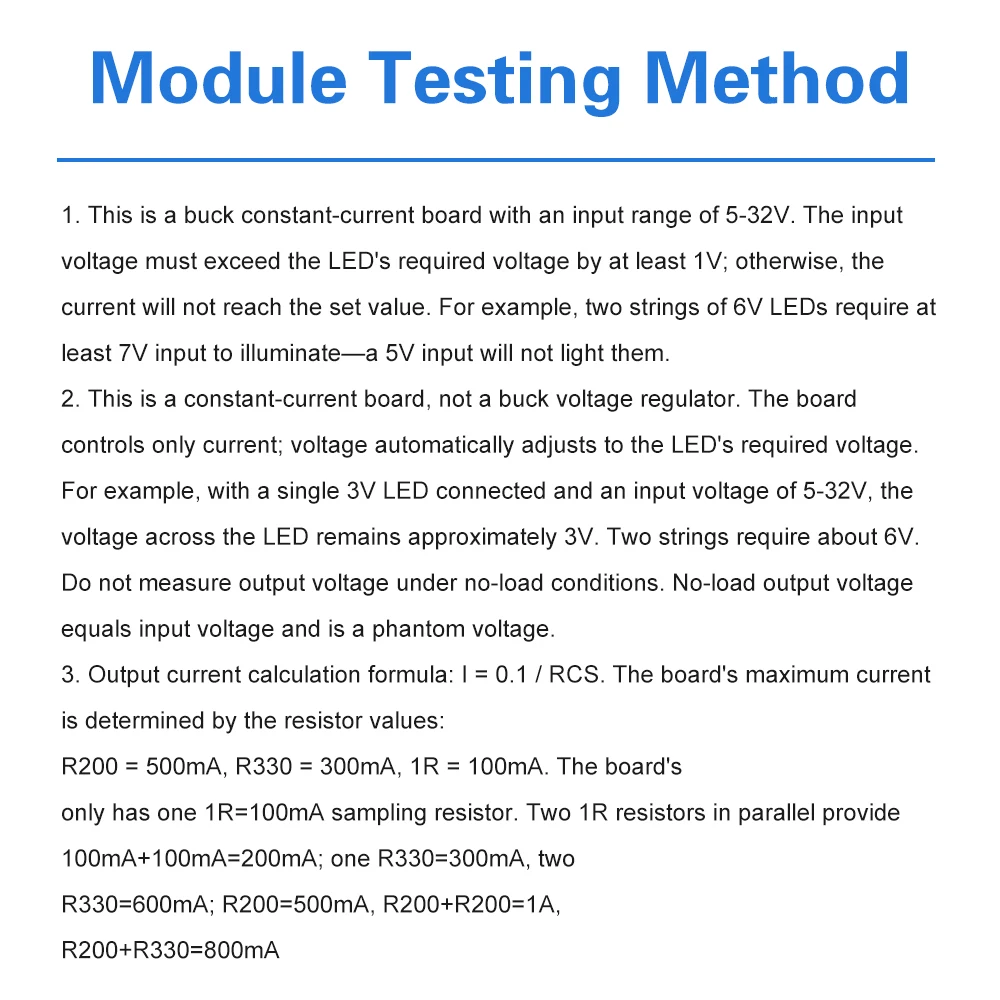

Testmethode: Assistent
1.Dies ist eine Buck-Konstantstromplatine mit einem Eingangsbereich von 5-32V.Die Eingangsspannung muss die erforderliche Spannung der LED um mindestens 1V überschreiten; andernfalls wird der Strom den eingestellten Wert nicht erreichen.Zum Beispiel benötigen zwei 6V-LED-Ketten mindestens 7V Eingangsspannung, um zu leuchten – 5V Eingangsspannung aktiviert sie nicht.
2.Dies ist eine Konstantstromplatine, kein Buck-Spannungsregler.Es steuert nur den Strom; die Spannung passt sich automatisch an die erforderliche Spannung der LED an.Wenn beispielsweise eine einzelne 3V-LED angeschlossen ist, hält die Eingangsspannung (5-32V) die Spannung der LED auf etwa 3V.Zwei Strings benötigen etwa 6V.Messen Sie die Ausgangsspannung nicht unter Leerlaufbedingungen, da die Leerlaufausgangsspannung der Eingangsspannung entspricht und eine Phantomspeisung darstellt.
3.Ausgangsstrom-Berechnungsformel: 1 = 0,1 / RCS.Der maximale Strom der Platine wird durch die Widerstandswerte bestimmt.R200 = 500mA, R330 = 300mA, 1R = 100mA.Die Platine verfügt nur über einen Entnahmemesswiderstand (1R = 100mA).Zwei parallel geschaltete 1R-Widerstände liefern 100mA + 100mA = 200mA.Ein R330 = 300mA, zwei R330 = 600mA; R200 = 500mA, R200 + R200 = 1A, R200 + R330 = 800mA
Das Paket beinhaltet
Modul*1
