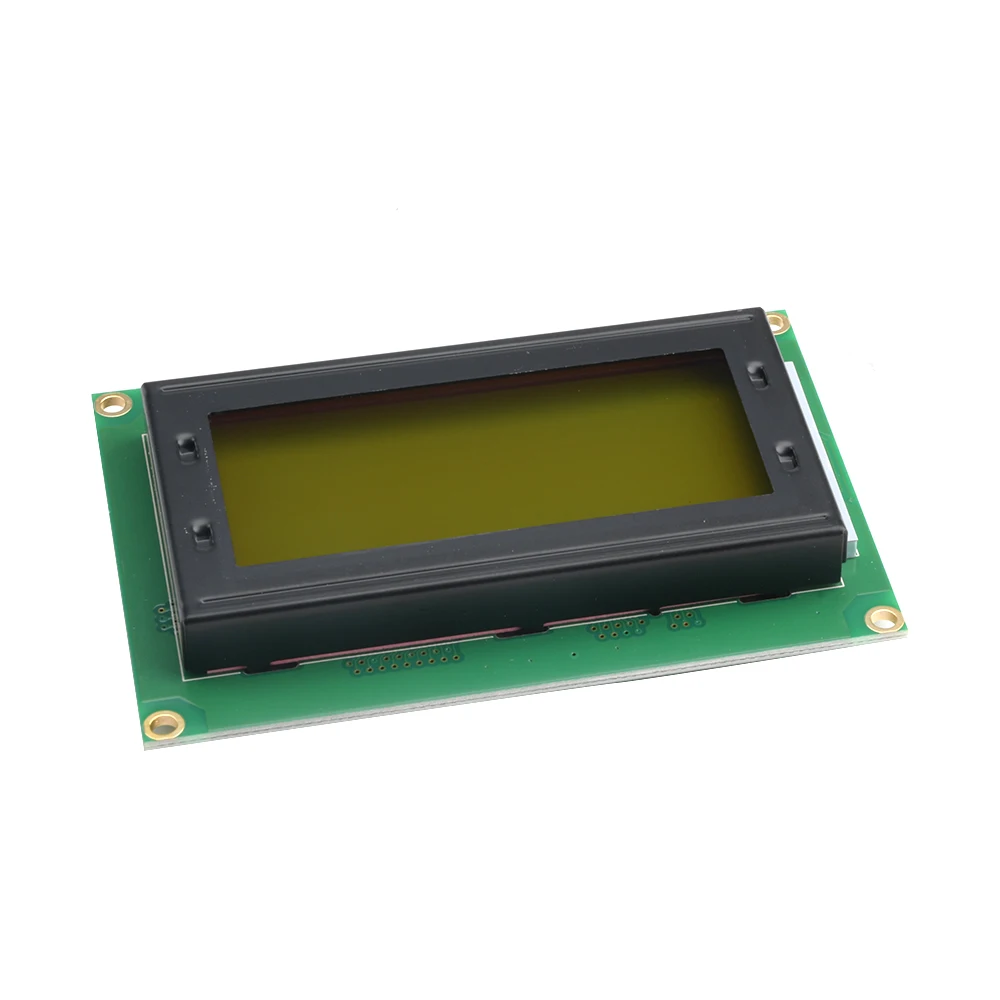

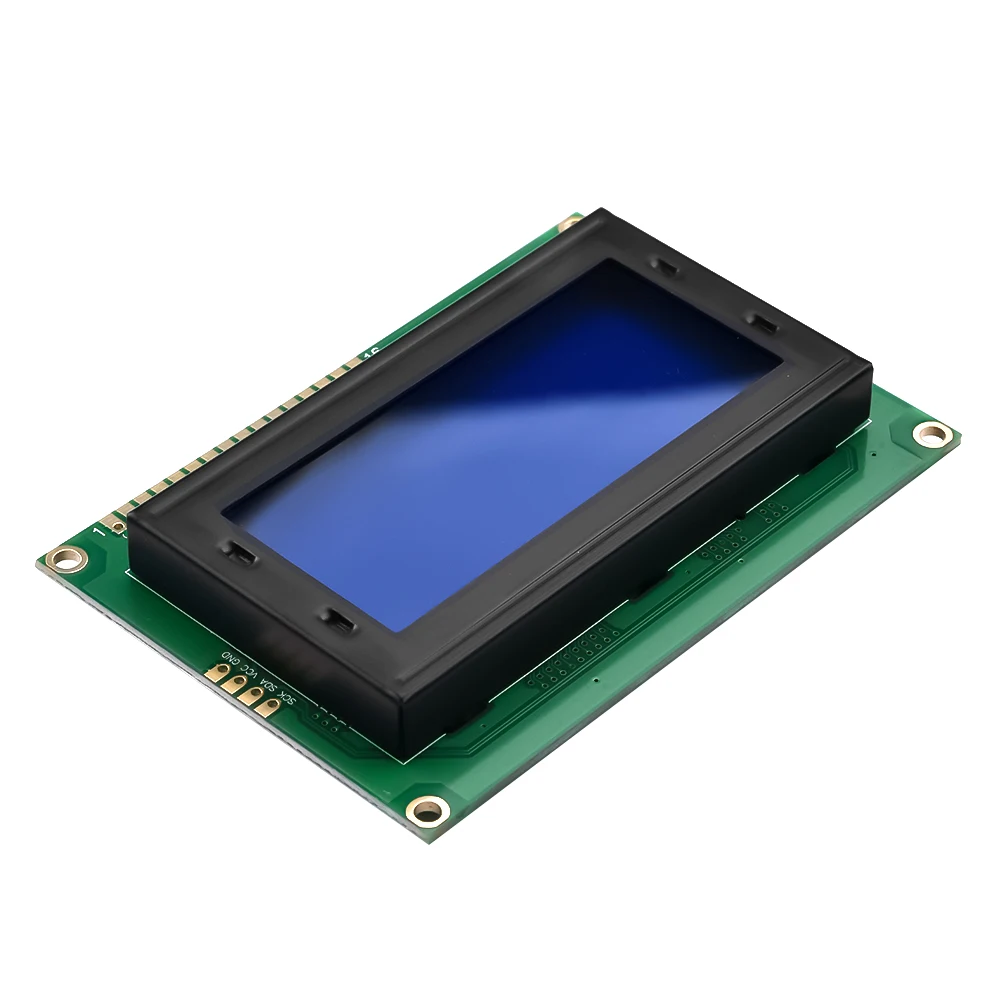

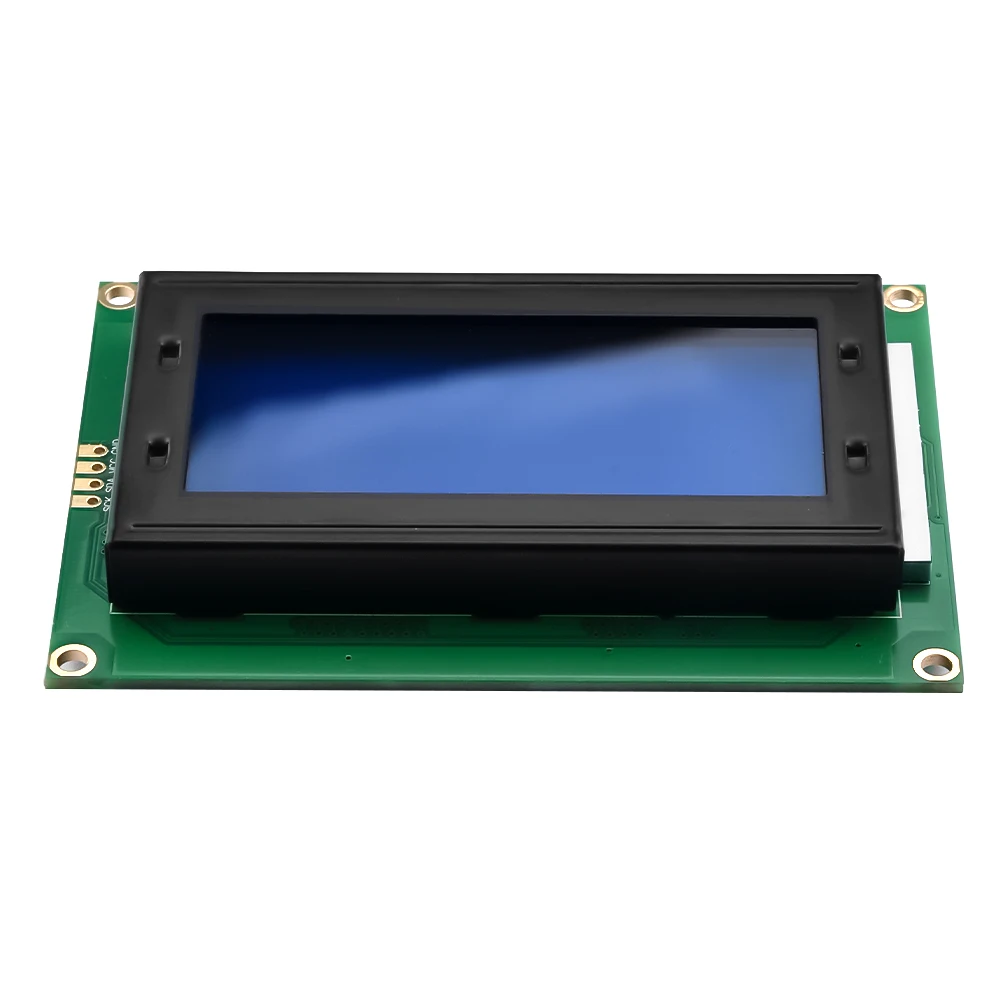

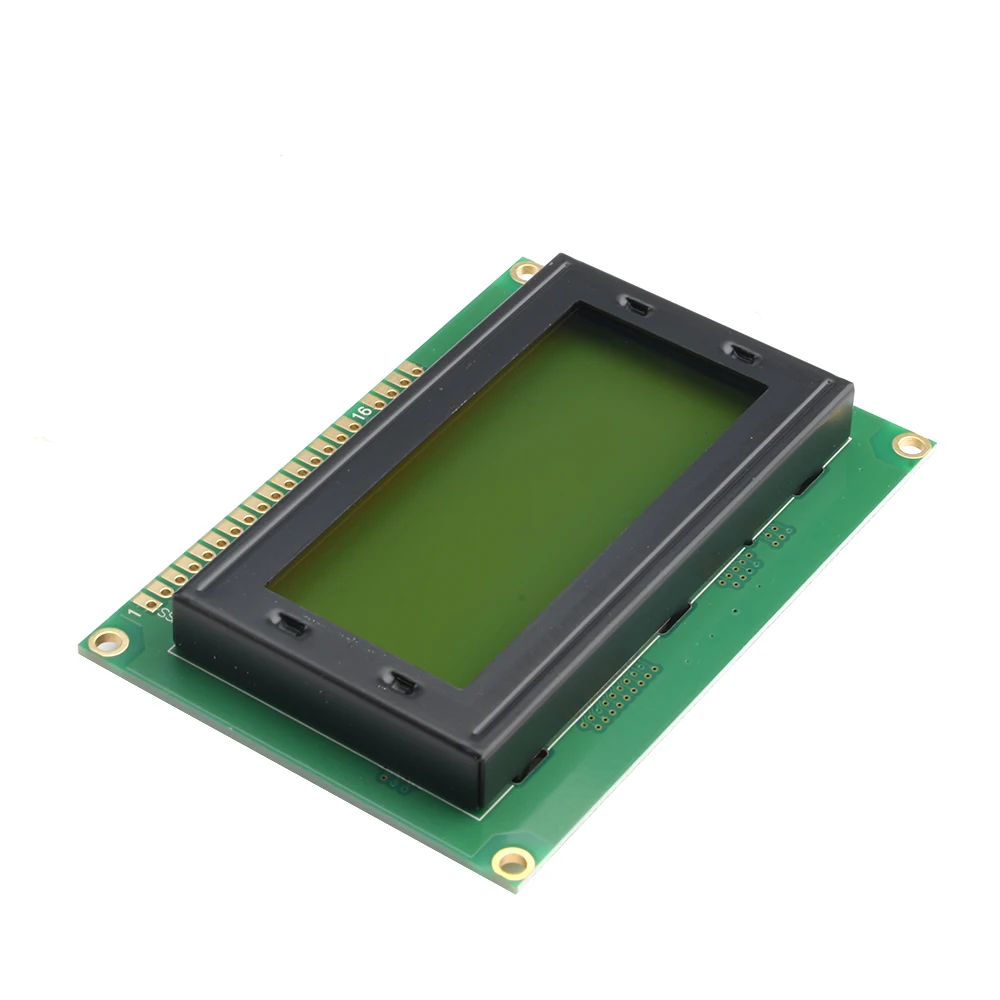

1604LCD Modul 16X4 Zeichen LCD-Anzeigemodul LCM Blau/Gelb Hintergrundbeleuchtung für Arduino 5V

9,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Beschreibung

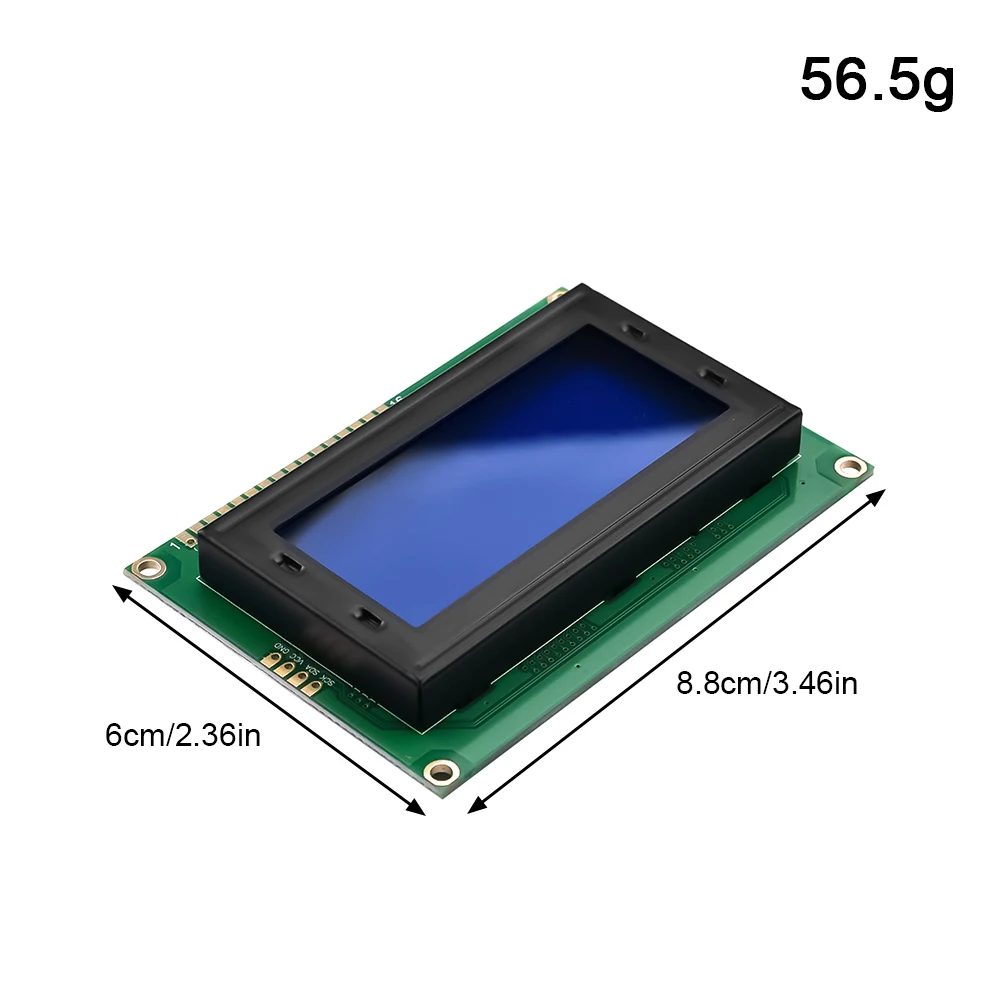

Formgröße: 86,96*60*13mm
Anzeigefläche: 62,3*27,6 mm
Zeichenanzahl: 16*4
Glasart: gelbgrüne Folie / blaue Folie
Hintergrundbeleuchtungsarten: gelb-grünes Licht / Blau
Betriebsspannung: 5V
Betriebstemperatur: -20 -70℃
Lagertemperatur: -30 -80℃

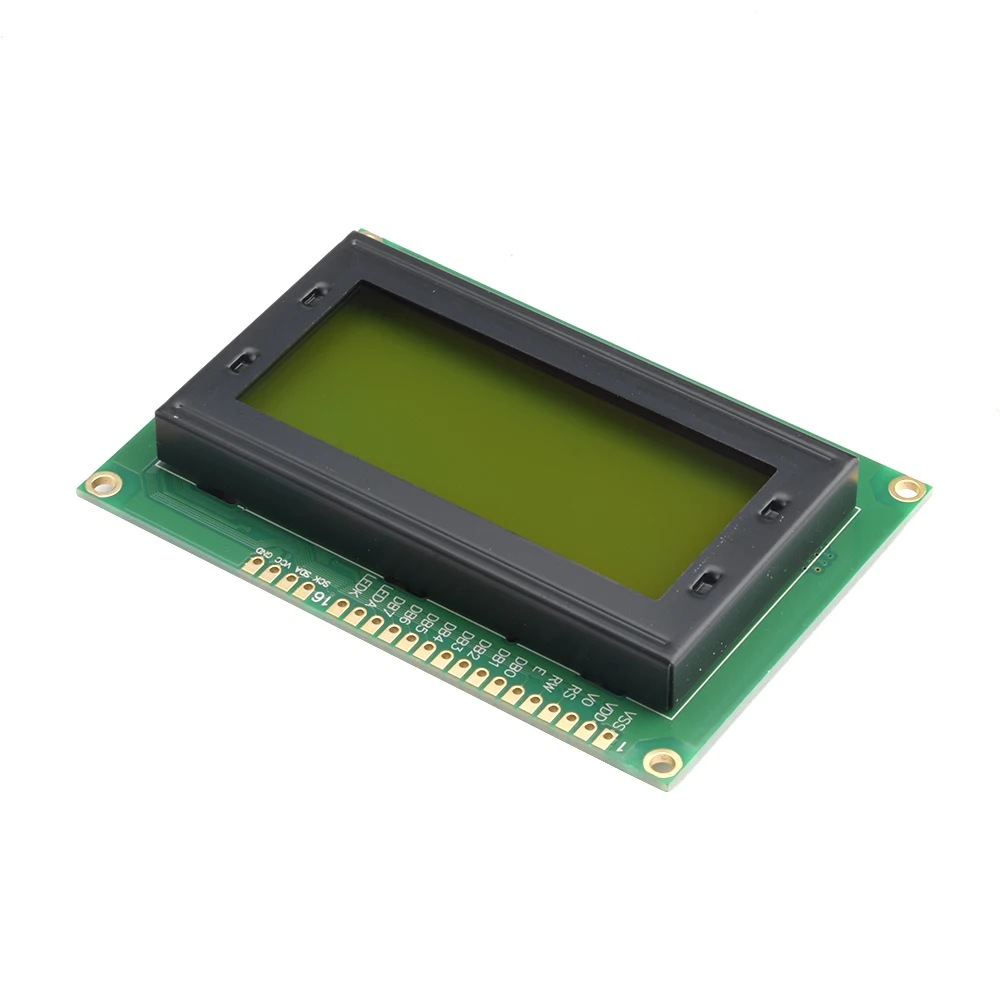

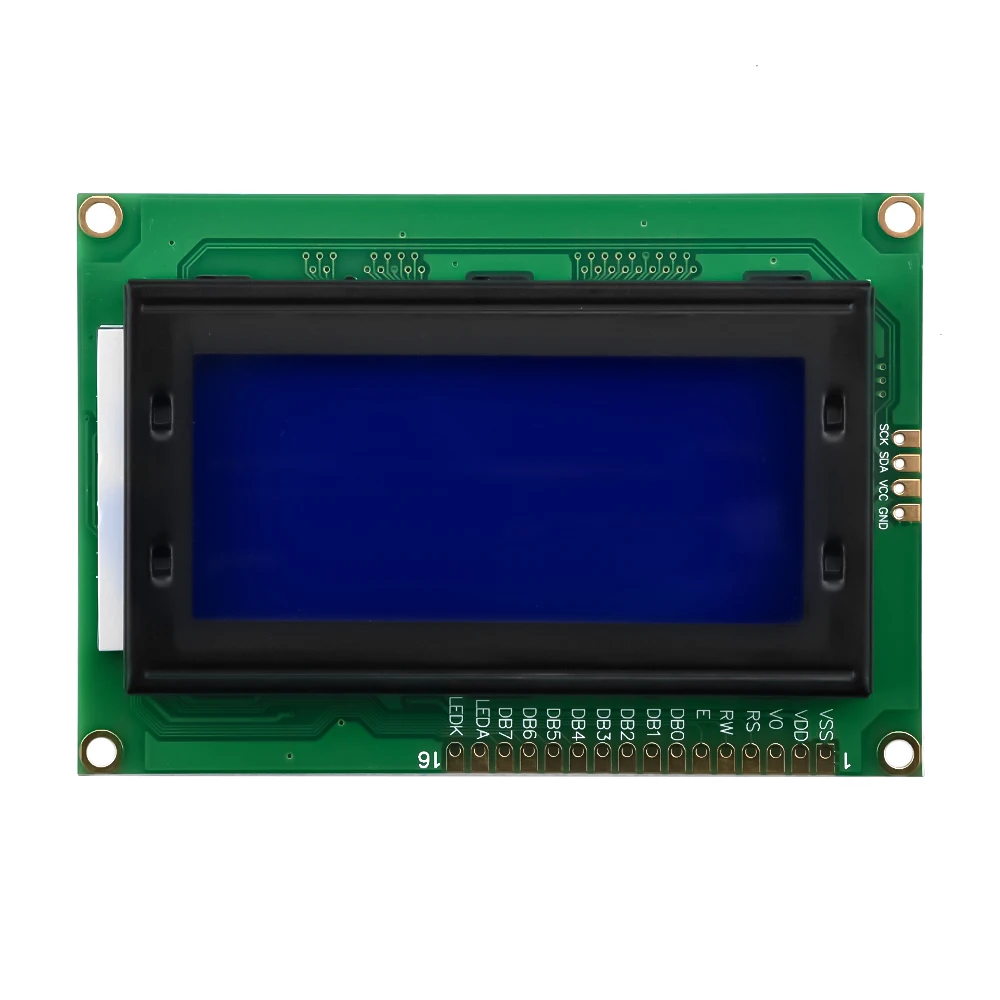

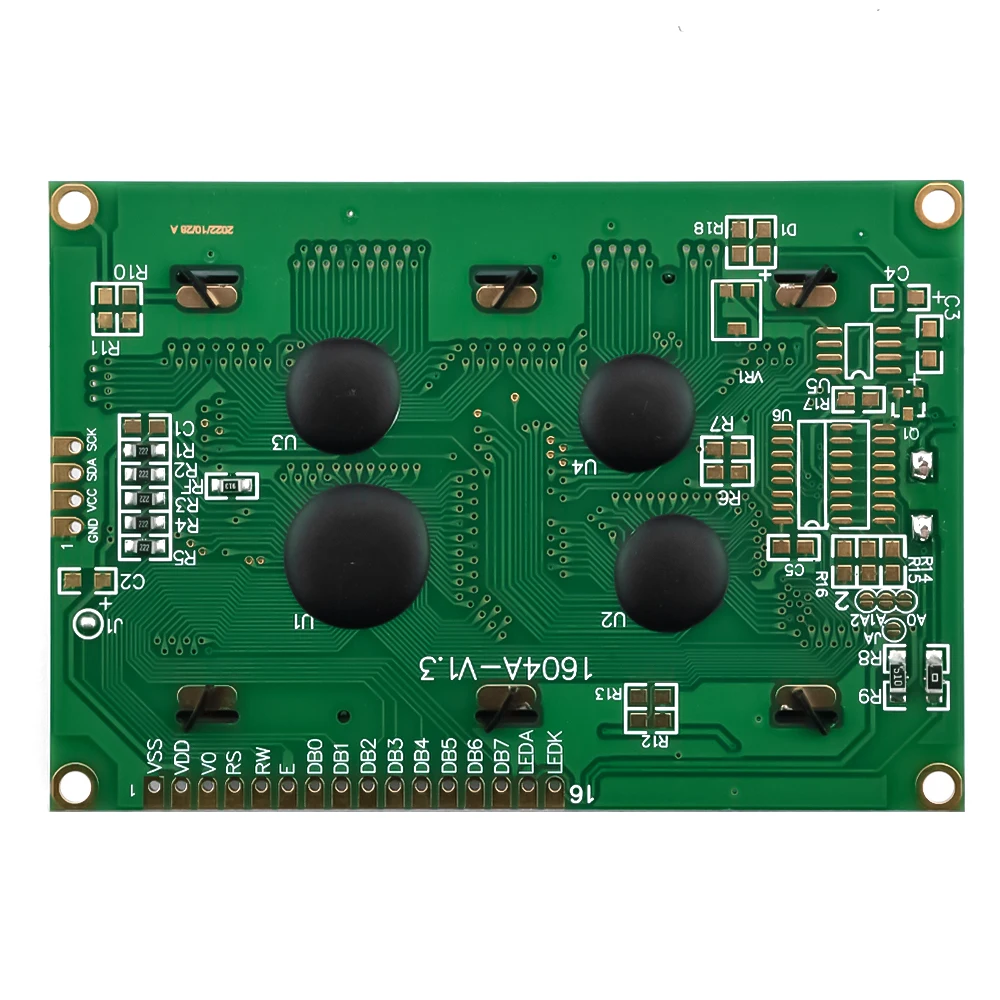

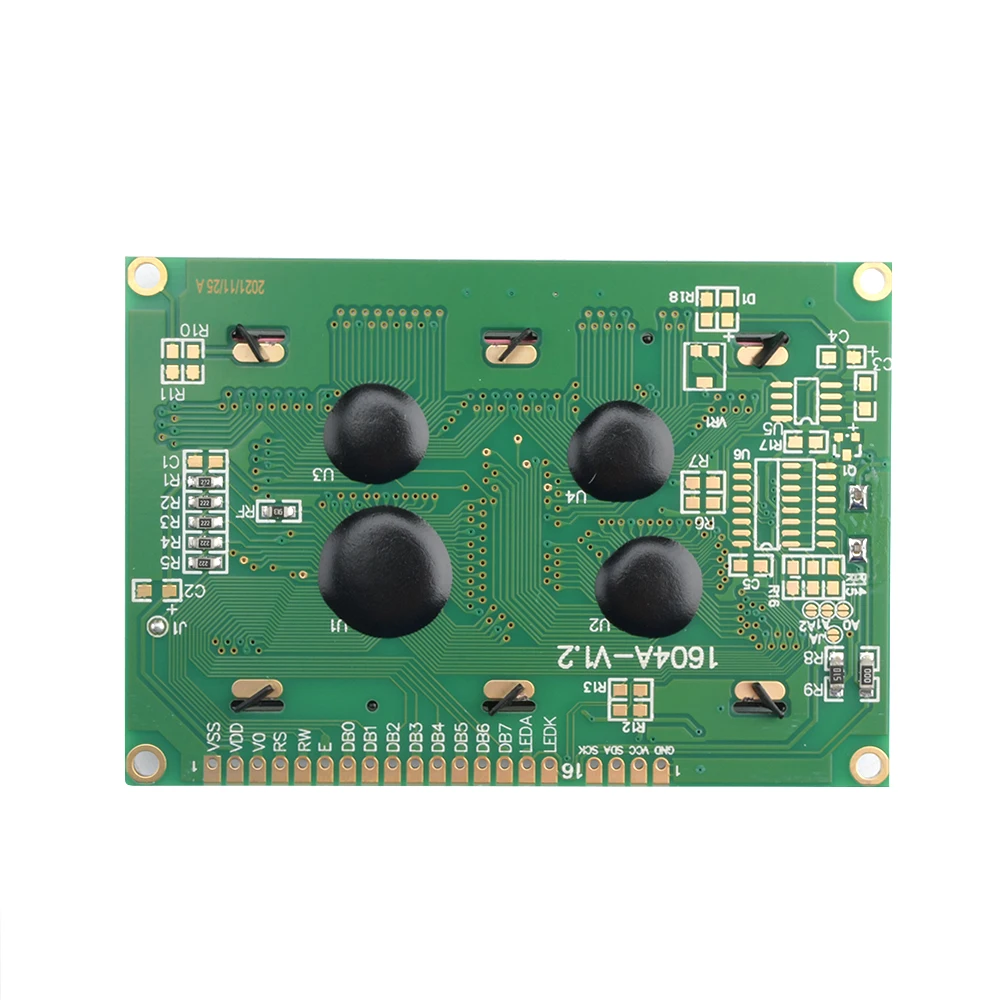

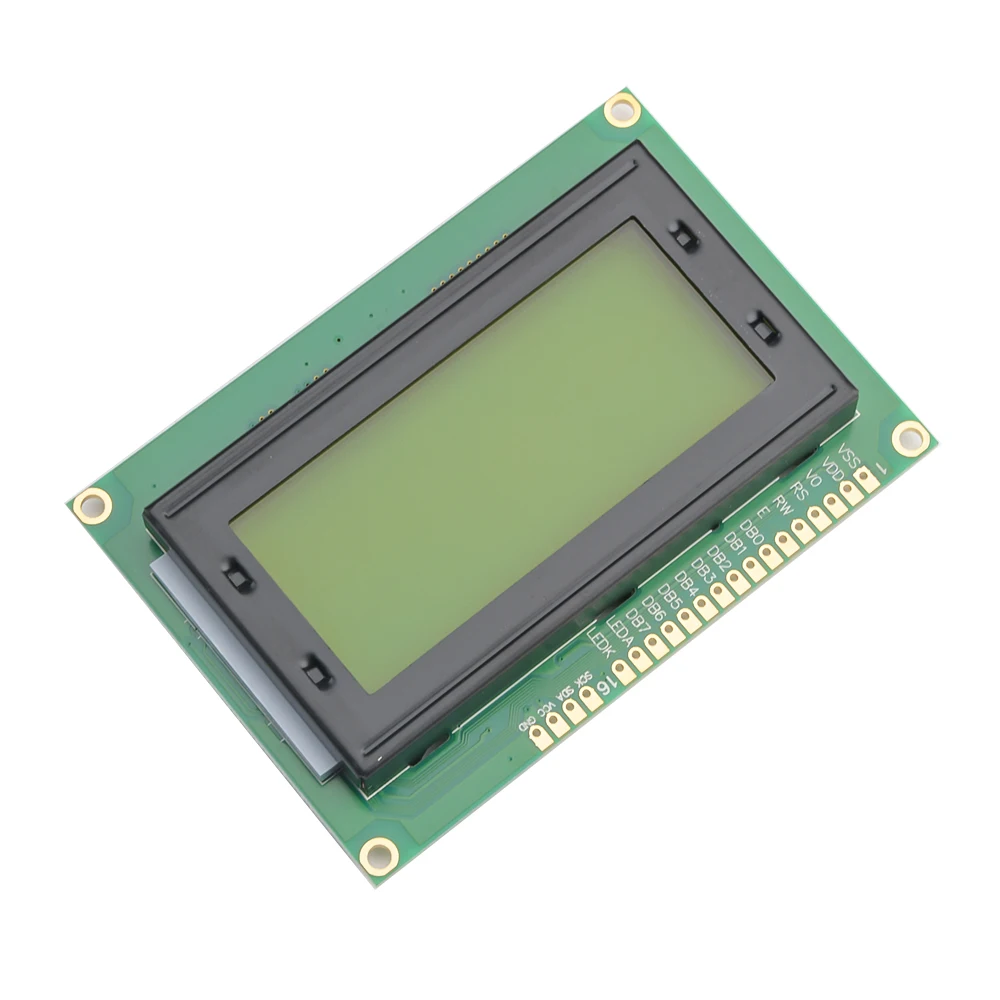

Schnittstellendefinition
Standardmäßiges 16X4 LCD-Zeichenmodul
1604 die standardmäßige 16-Fuß-Schnittstelle, die
Erste Stufen: VSS für Bodenstromversorgung
Zweiter Fuß: VDD 5V positive Stromversorgung
Dritter Fuß: V0 ist der Kontrasteinstellanschluss des LCD. Wenn die positive Stromversorgung am schwächsten ist, ist der Kontrast am höchsten, wenn die Erdungsspannung am höchsten ist.Wenn der Kontrast zu hoch ist, entstehen Geisterbilder.Bei der Verwendung können wir den Kontrast über ein 10K-Potentiometer einstellen.
Vierte Stelle: RS ist eine Registersuchung, die hohe Stufe wählt normalerweise das Datenregister aus, die niedrige Stufe wählt das normale Befehlsregister aus.
Fünfter Fuß: R/W ist die Lese- und Schreibsignalleitung, hohe Leistung wird normalerweise für den Lesevorgang verwendet, niedrige Leistung normalerweise für den Schreibvorgang.Wenn RS und RW für geringen Stromverbrauch zusammenarbeiten, können sie Anweisungen schreiben oder Adressen anzeigen.Wenn der RS-Pegel niedrig ist, kann RW bei hoher Leistung Besetztsignale lesen.Wenn RS auf hohem Pegel ist, kann RW Daten bei geringer Leistung schreiben.
Sechster Fuß: Das E-Ende bildet das Ende. Wenn das E-Ende von einer hohen Stufe auf eine niedrigere Stufe springt, führt das LCD-Modul den Befehl aus.
Siebte bis 14 Fuß: D0 ~ D7 waren 8 bidirektionale Datenleitungen.
Fünfzehnter Fuß: Hintergrundbeleuchtungs-Stromkathode
