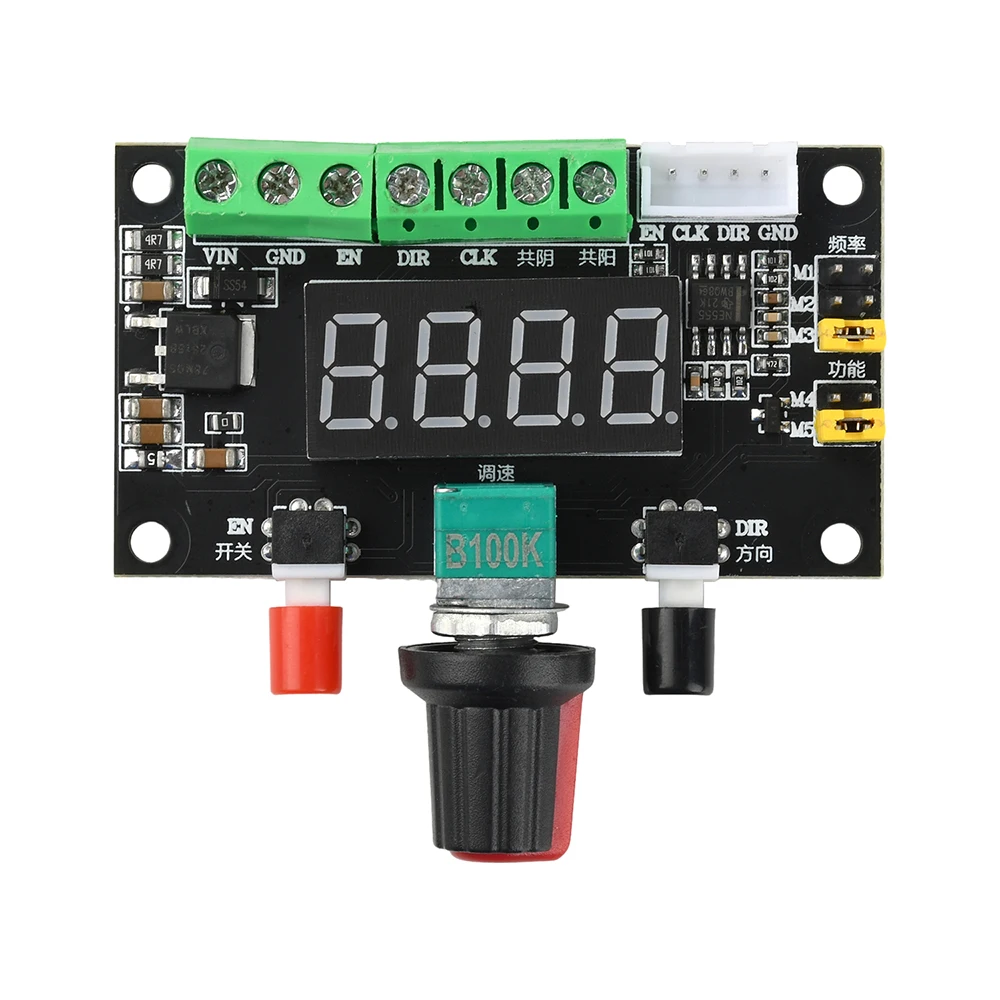

12V 24V Schrittmotor-Antriebsmodul Vorwärts- und Rückwärtsregler Drehzahlregelungsmodul PWM-Impulssignalgenerator

9,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Funktionen
1.Unterstützt 12V/24V-Stromversorgung, geeignet für verschiedene Schrittmotor-Antriebsanforderungen.

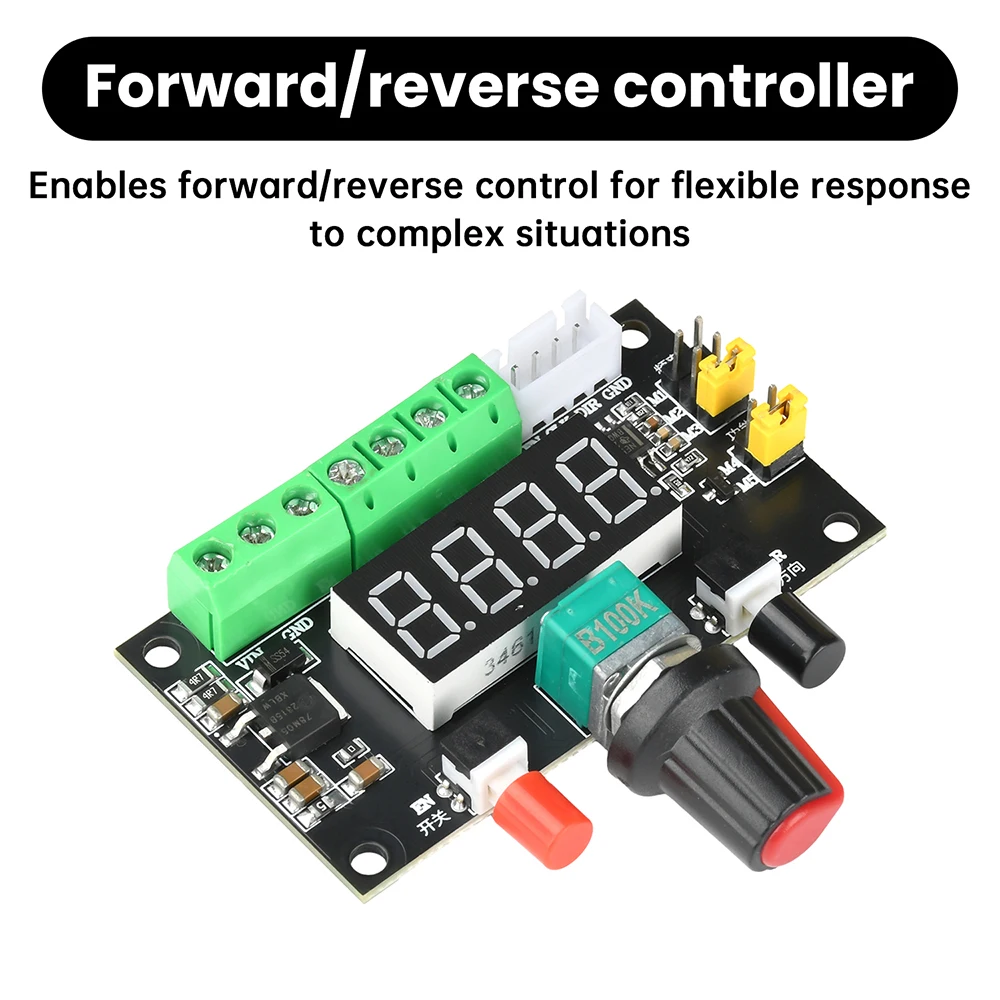

2.Ermöglicht Vorwärts-/Rückwärtssteuerung und ermöglicht die flexible Bewältigung komplexer Szenarien.

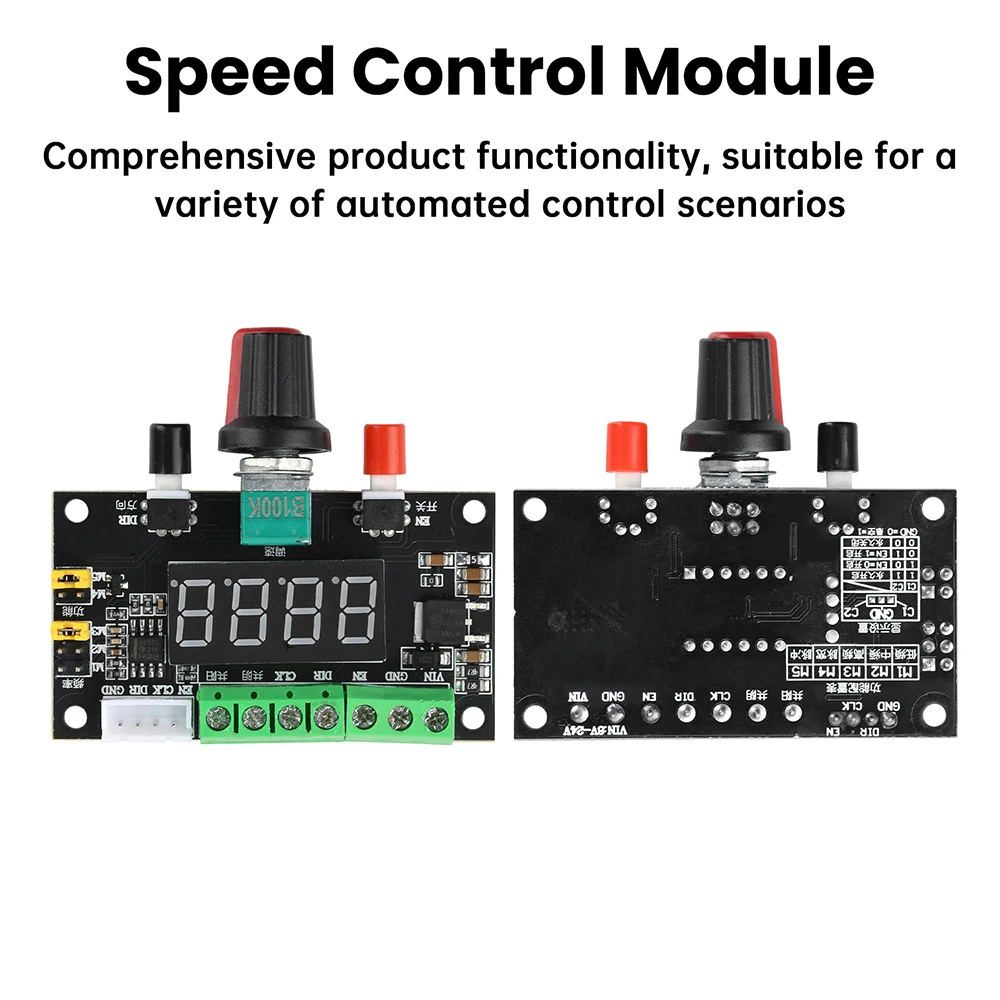

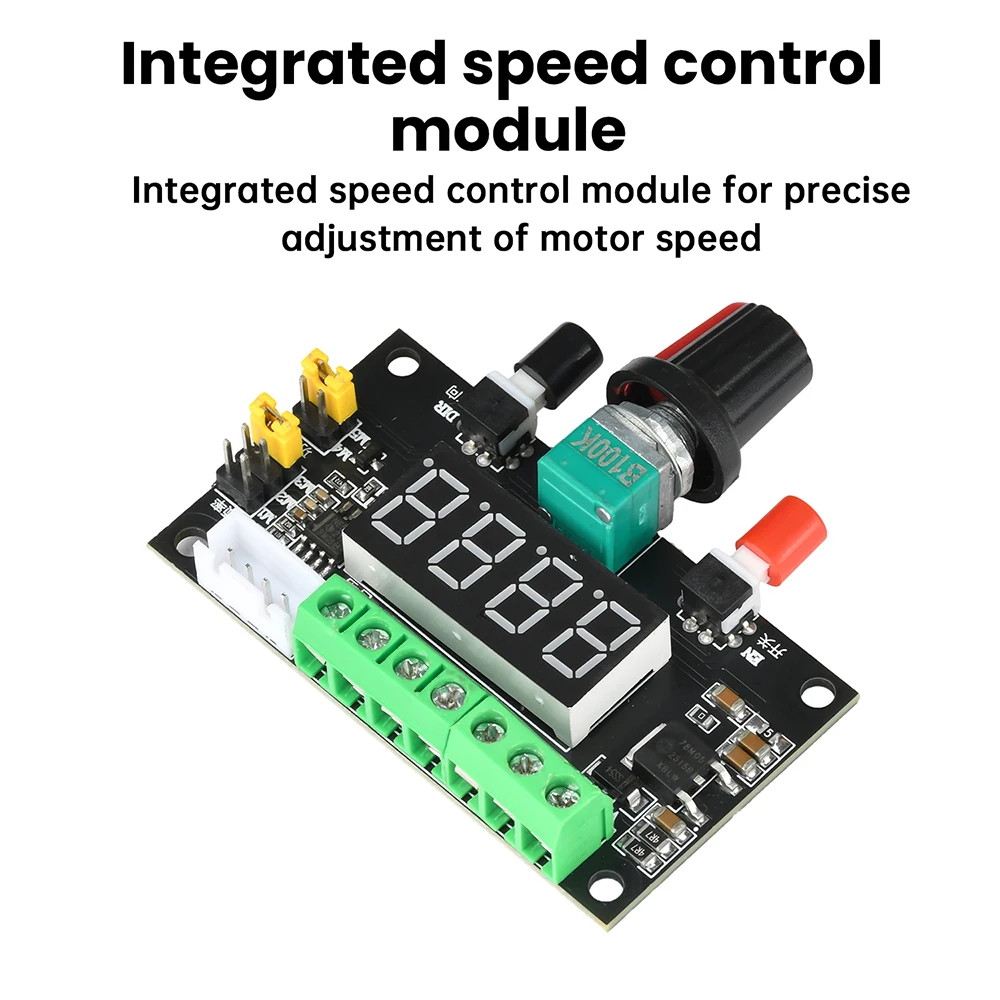

3.Integriertes Geschwindigkeitsregelungsmodul zur präzisen Einstellung der Motordrehzahl
4.Gibt PWM-Pulssignale mit hoher Stabilität und schneller Reaktionsgeschwindigkeit aus.
5.Umfassende Funktionalität, geeignet für verschiedene Automatisierungssteuerungsanwendungen
Parameter

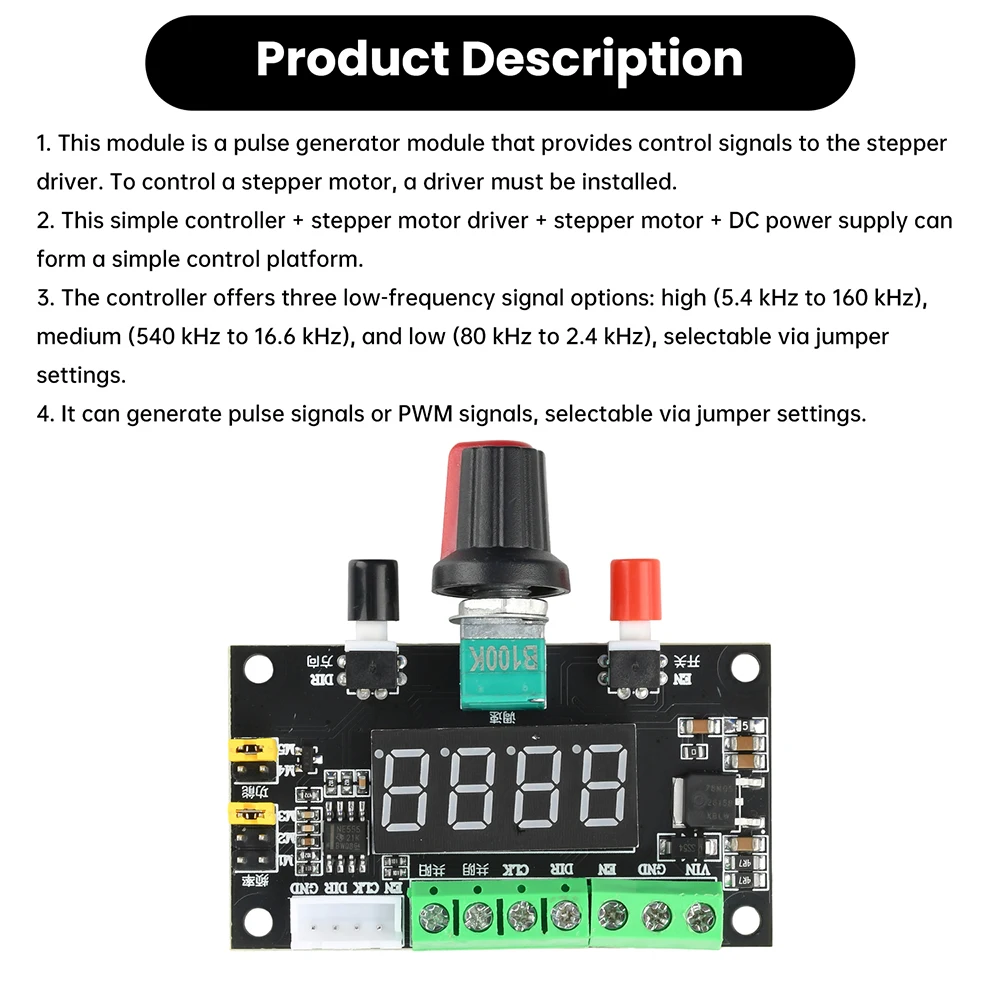

1.Dieses Modul ist ein Impulsgeneratormodul, das Steuersignale für den Schrittmotortreiber liefert.Ein Treiber muss installiert sein, um den Schrittmotor zu steuern.
2.Dieser einfache Controller + Schrittmotortreiber + Schrittmotor + Gleichstromversorgung können eine grundlegende Steuerungsplattform bilden.
3.Der Controller bietet über Jumper-Einstellungen drei Niederfrequenzsignaloptionen: hoch (5,4 kHz bis 160 kHz), mittel (540 kHz bis 16,6 kHz) und niedrig (80 kHz bis 2,4 kHz).
4.Es kann Impulssignale oder PWM-Signale erzeugen, die über Jumper-Einstellungen auswählbar sind.

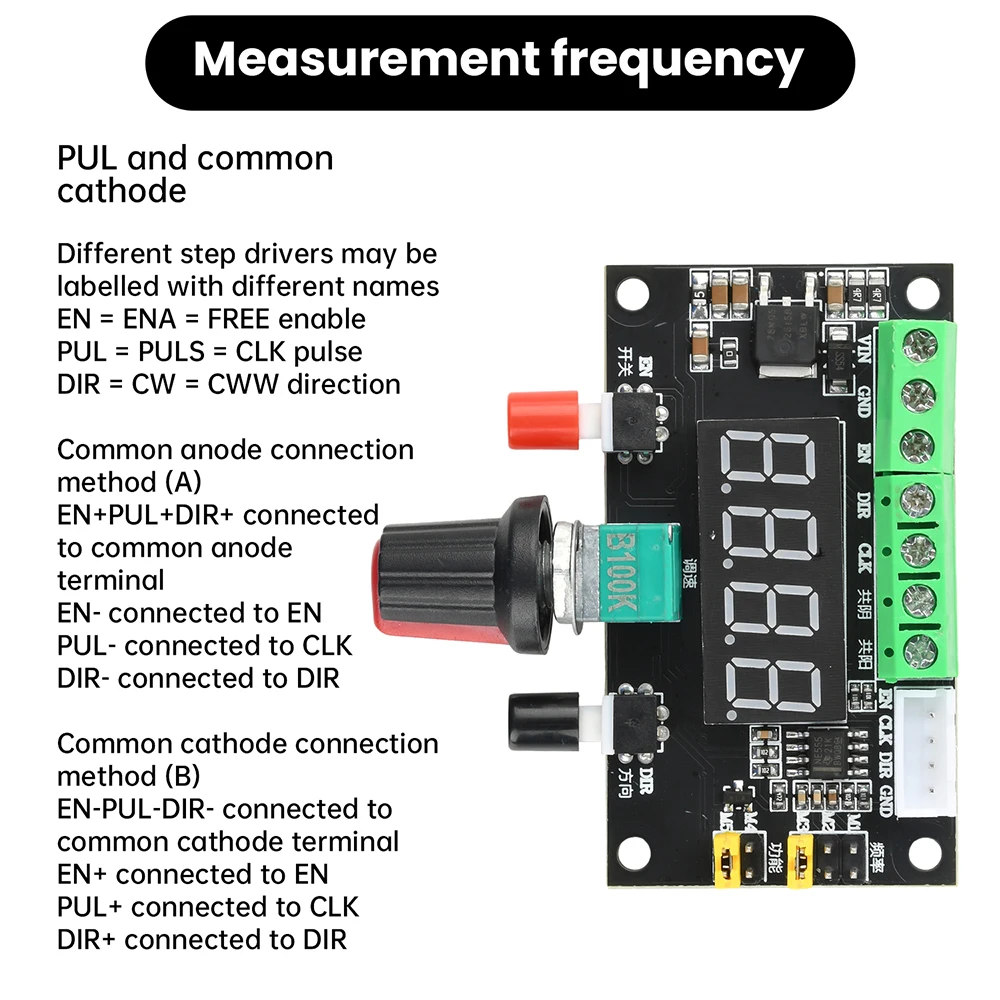

5.Messfrequenz: PUL und gemeinsame Kathode.
Verschiedene Schrittmotortreiber können unterschiedliche Bezeichnungen haben
EN = ENA = FREI aktivieren
PUL = PULS = CLK Impuls
DIR = CW = CWW-Richtung

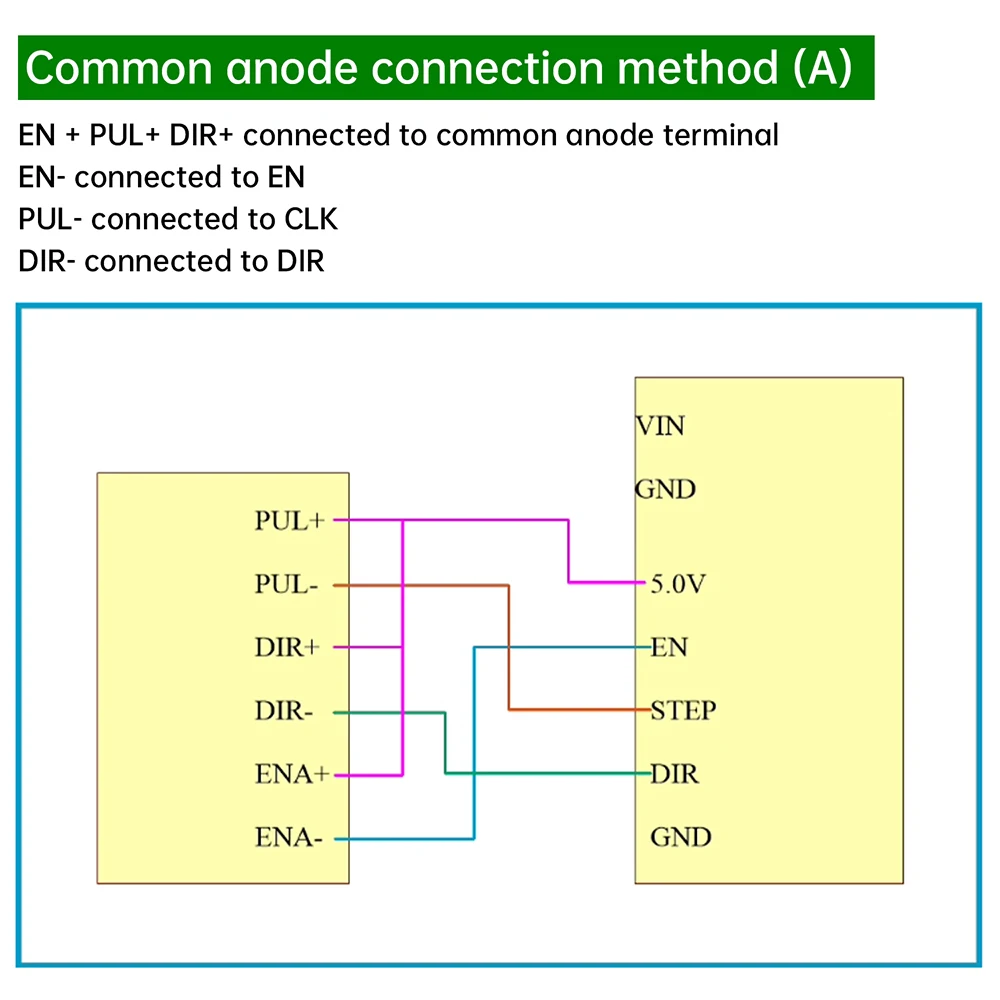

Verbindungsmethode mit gemeinsamer Anode (A)
EN+PUL+DIR+ an den gemeinsamen Anodenanschluss angeschlossen
EN- ist mit EN verbunden
PUL- verbunden mit CLK
