4S PD 100W Bidirektionales Schnelllademodul 20V 5A Ausgang mit DC-Anschluss für Powerbank DIY

46,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

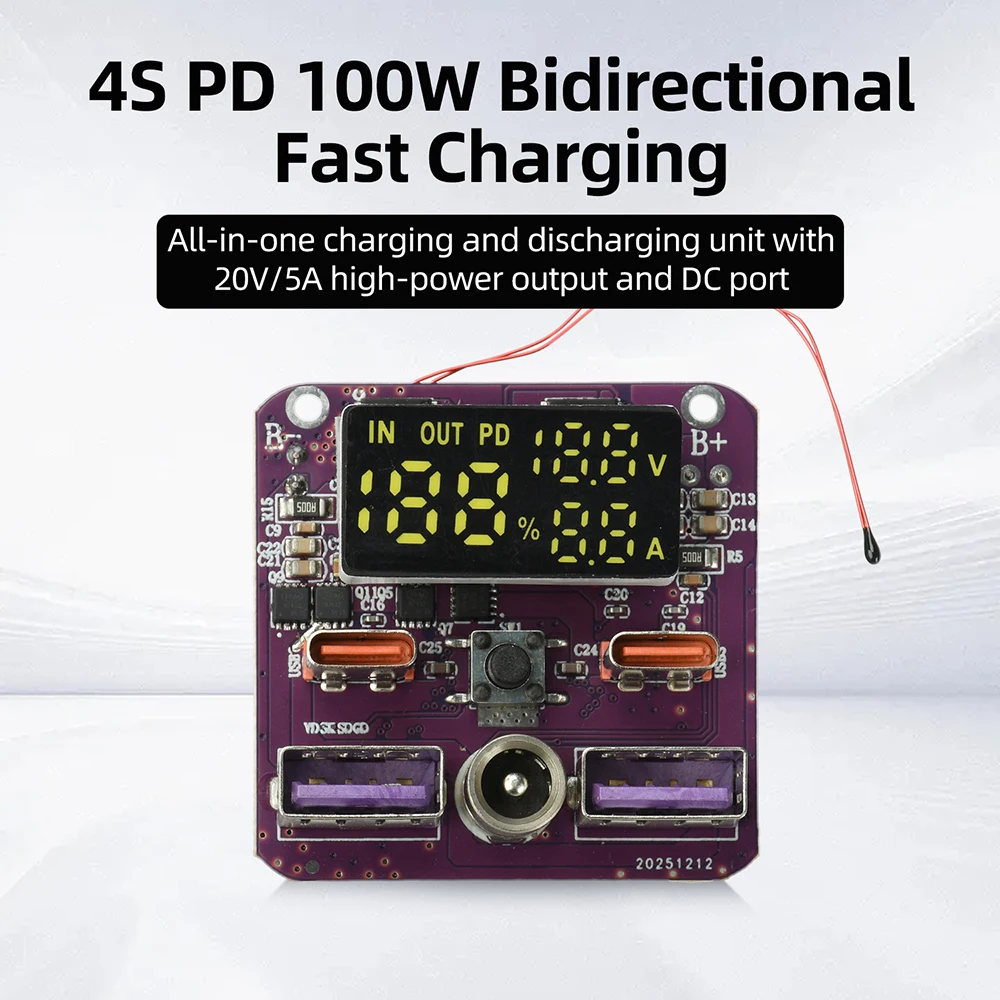

4S PD 100W Bidirektionales Schnelllademodul 20V 5A Ausgang mit DC-Anschluss für Powerbank DIY
Funktionen
1.100-W-bidirektionales Schnellladen zur Erfüllung der Anforderungen an Hochgeschwindigkeits-Lade- und Entladevorgänge.

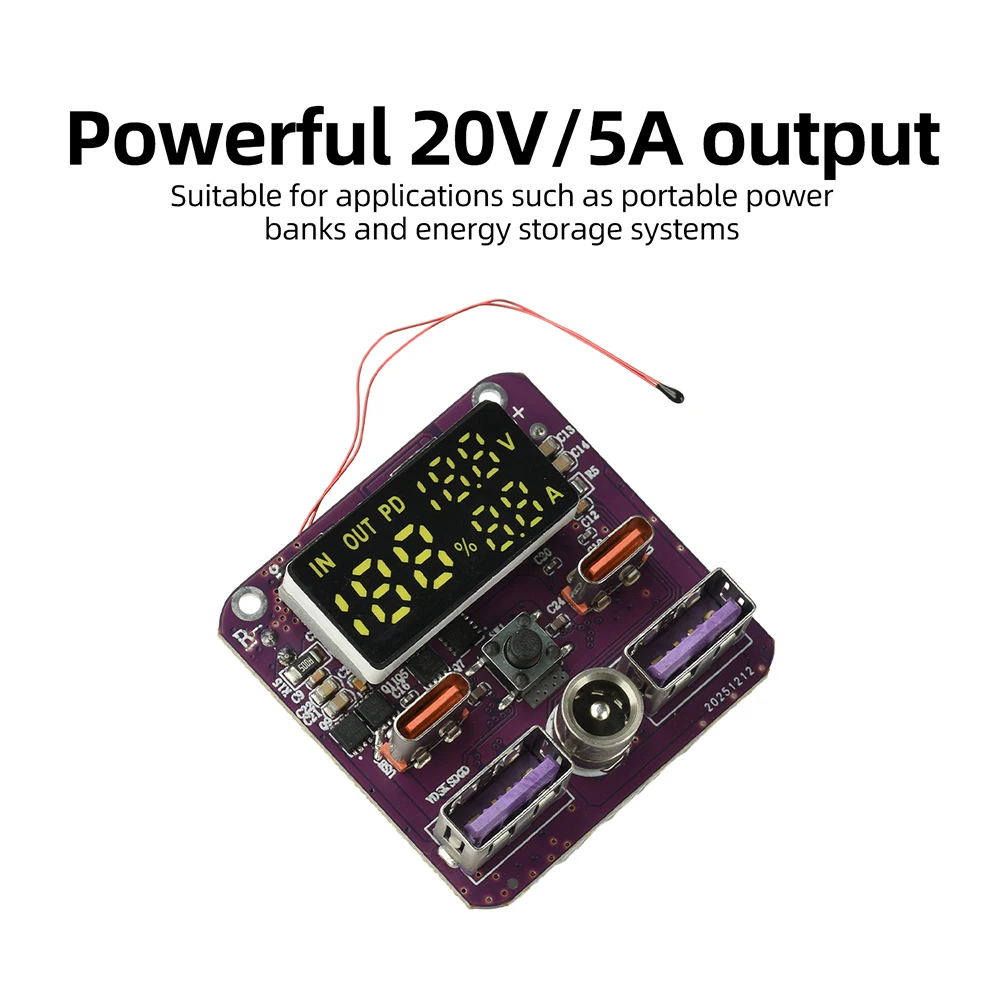

2.Leistungsstarker 20V/5A-Ausgang, geeignet für Anwendungen wie Powerbanks und Energiespeichersysteme.

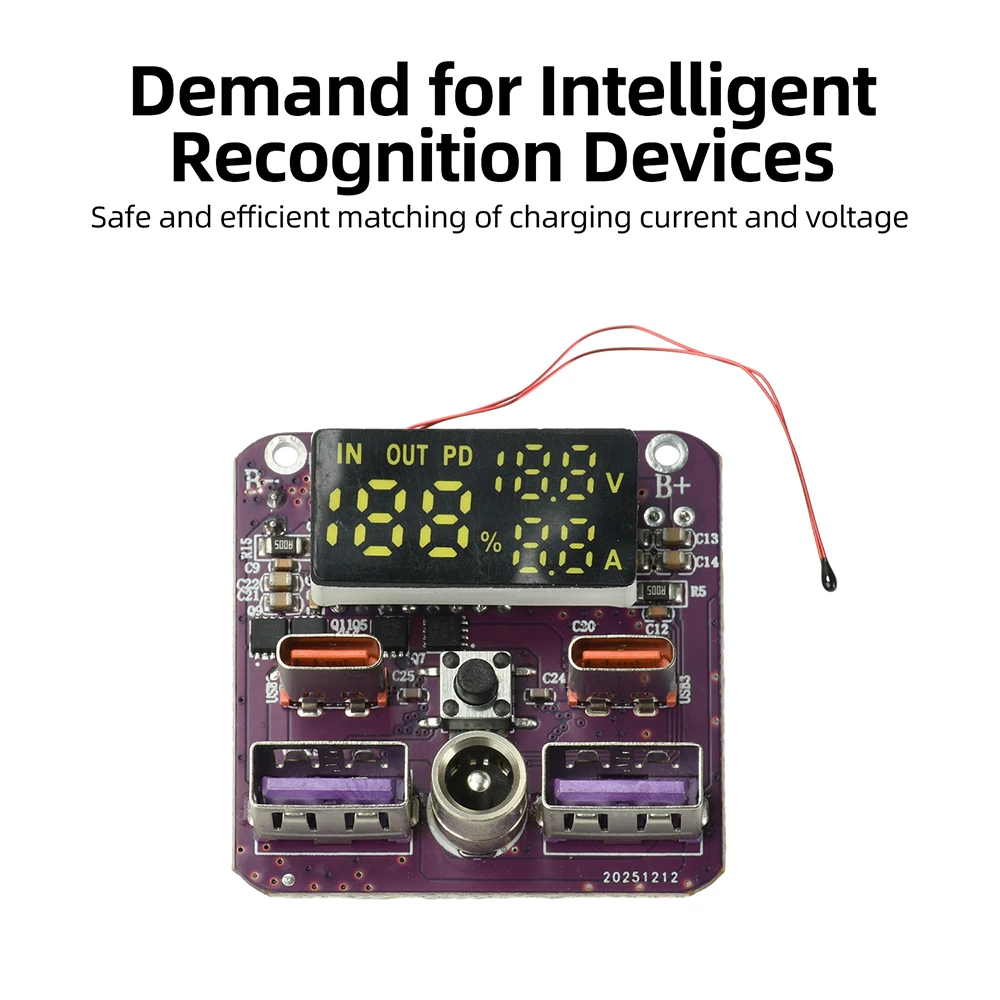

3.Identifiziert auf intelligente Weise die Geräteanforderungen, um Ladestrom und -spannung sicher und effizient anzupassen.

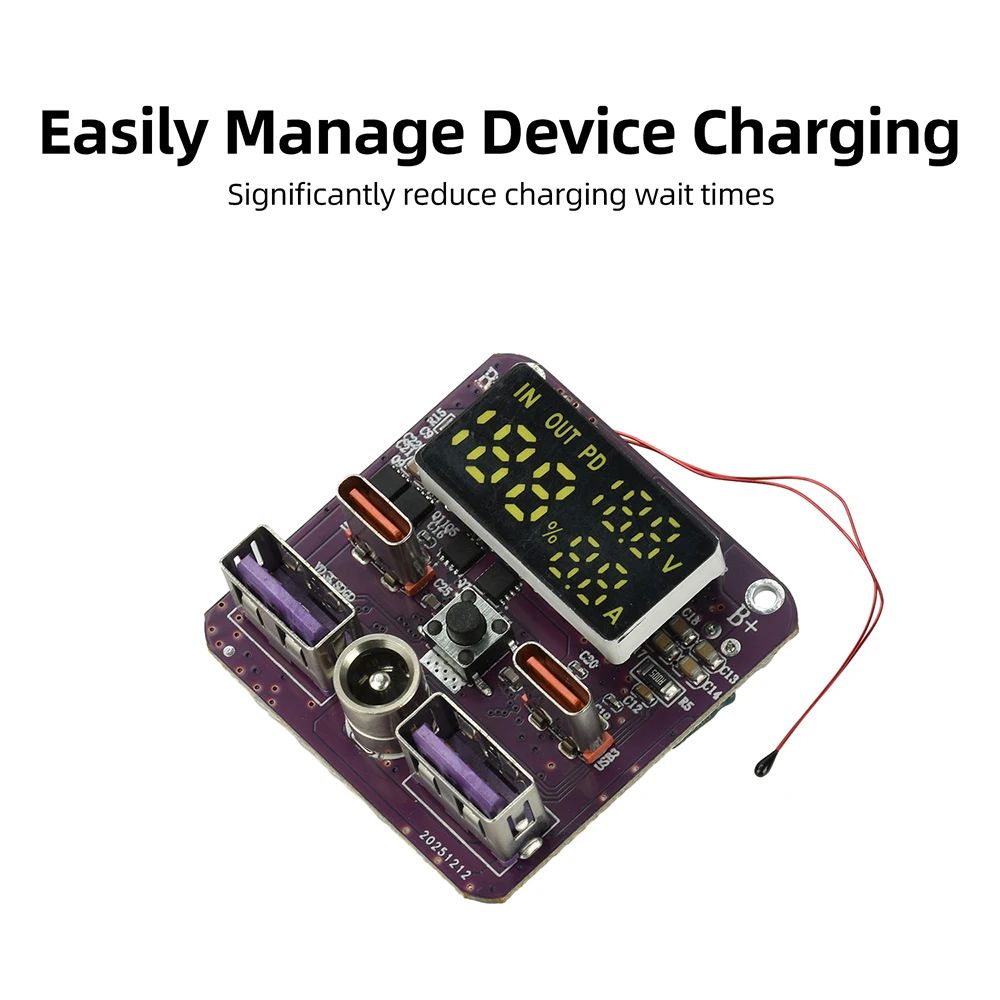

4.Erledigt mühelos das Aufladen von Geräten und reduziert die Wartezeiten beim Aufladen erheblich.

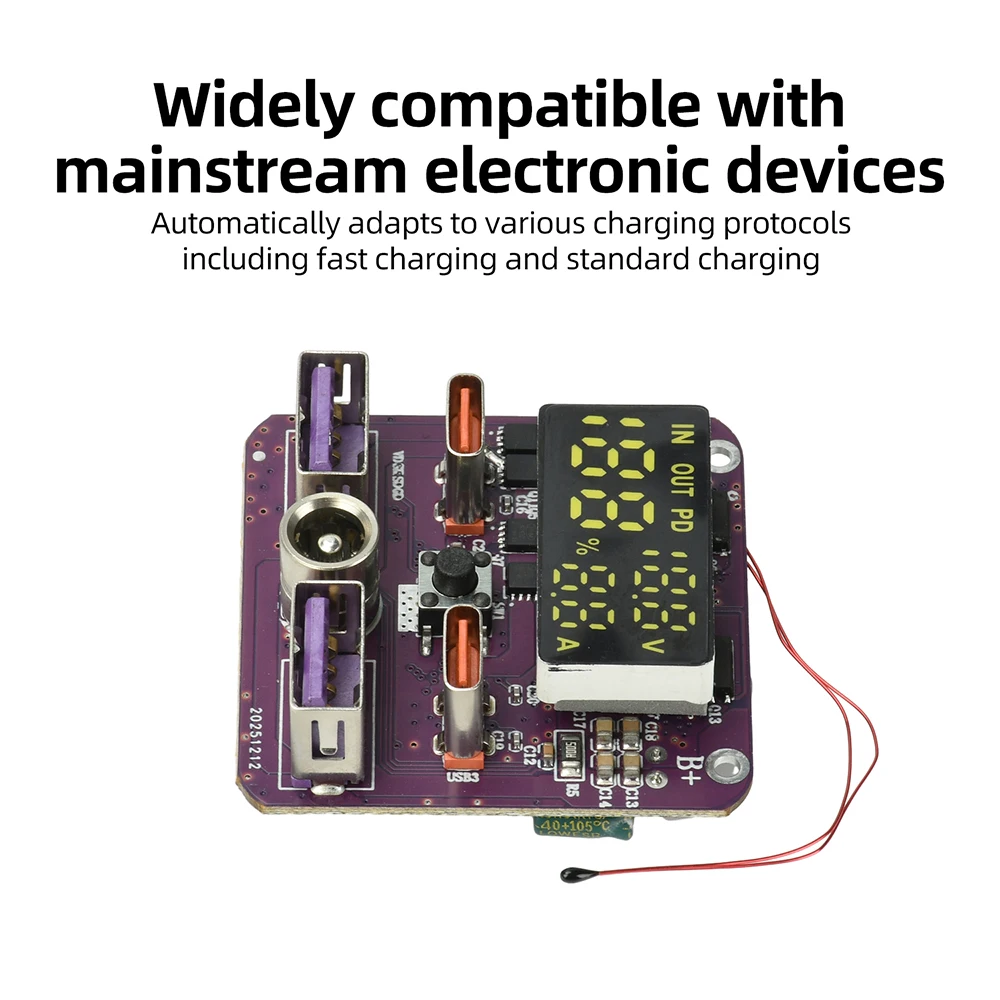

5.Passt sich automatisch an mehrere Protokolle an, einschließlich Schnellladung und Standardladung, und bietet breite Kompatibilität mit gängigen elektronischen Geräten.
Parameter
Type-C1 Eingang: 5V-3A, 9V-3A, 12V-3A, 15V-3A
Type-C2-Eingang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-3,25A
Typ-C1 Ausgang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-5A
Typ-C2 Ausgang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-3,25A
USB A1 Ausgang: 5V-3A, 9V-2A, 12V-1,5A (22,5W), 20V-5A (UFCS-Protokoll)
USB-A2-Ausgang: 5V-3A, 9V-2A, 12V-1,5A (22,5W), 20V-5A (UFCS-Protokoll)

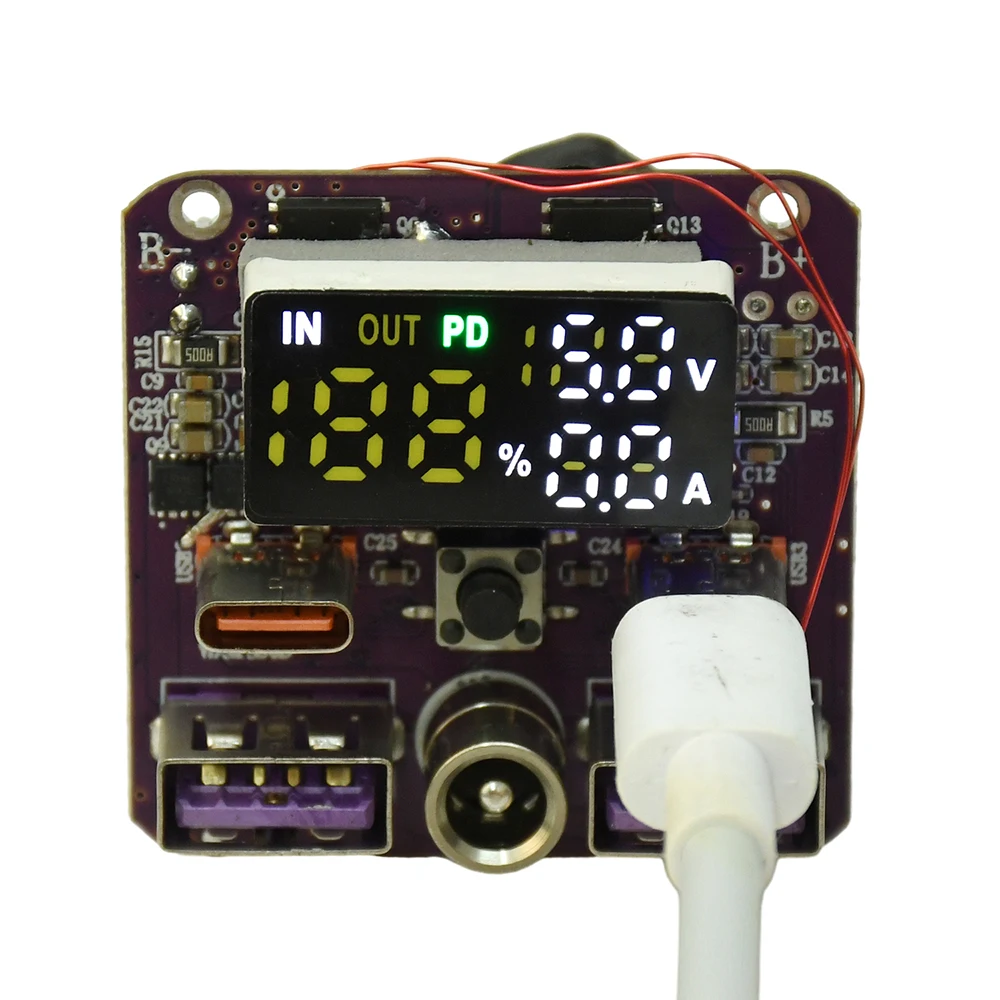

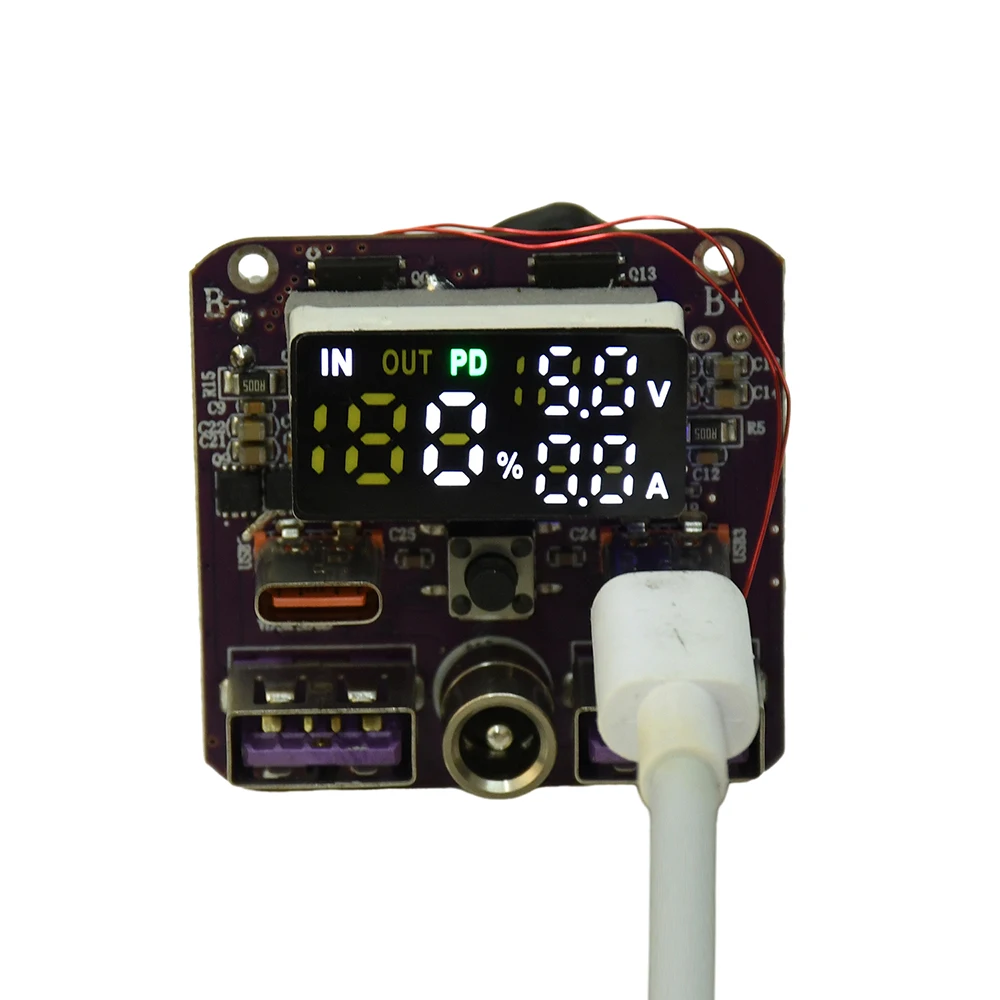

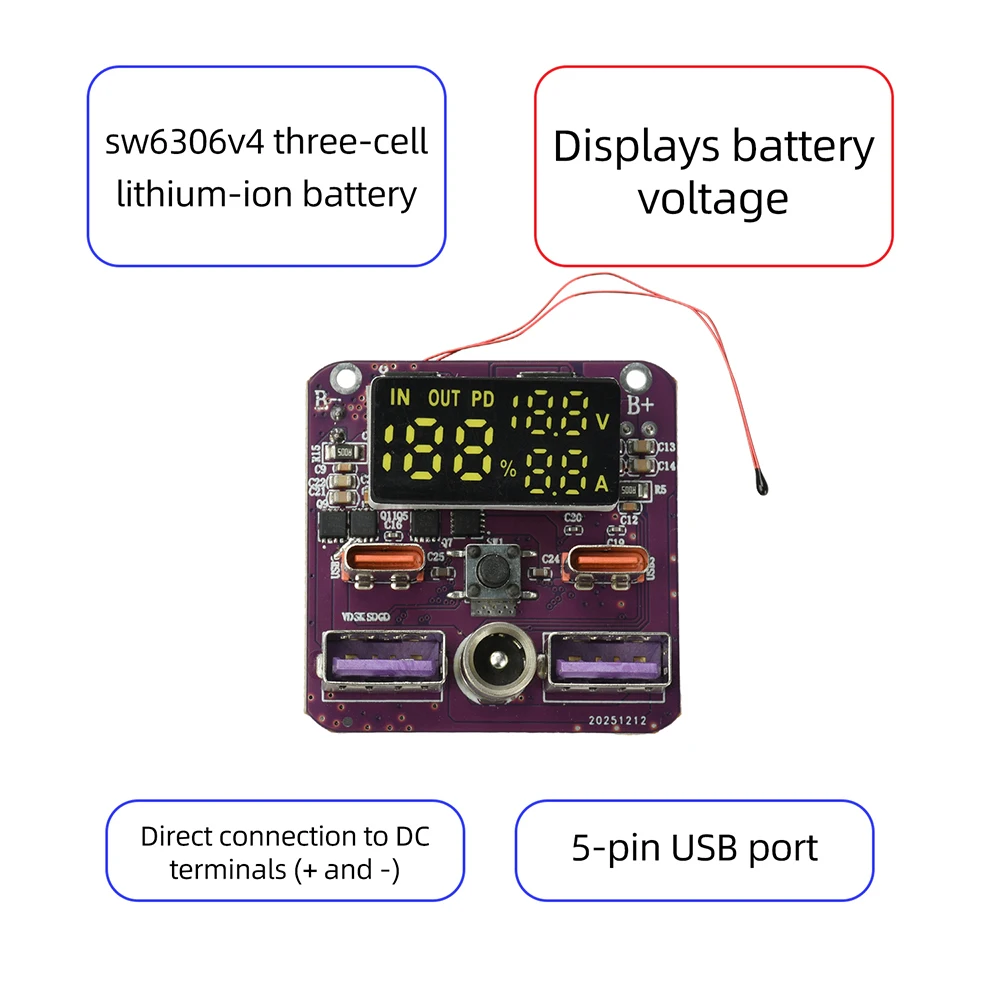

DC-Anschluss: DC 55×21 mm mit Echtzeit-Anzeige von Batteriestand, Spannung und Stromstärke

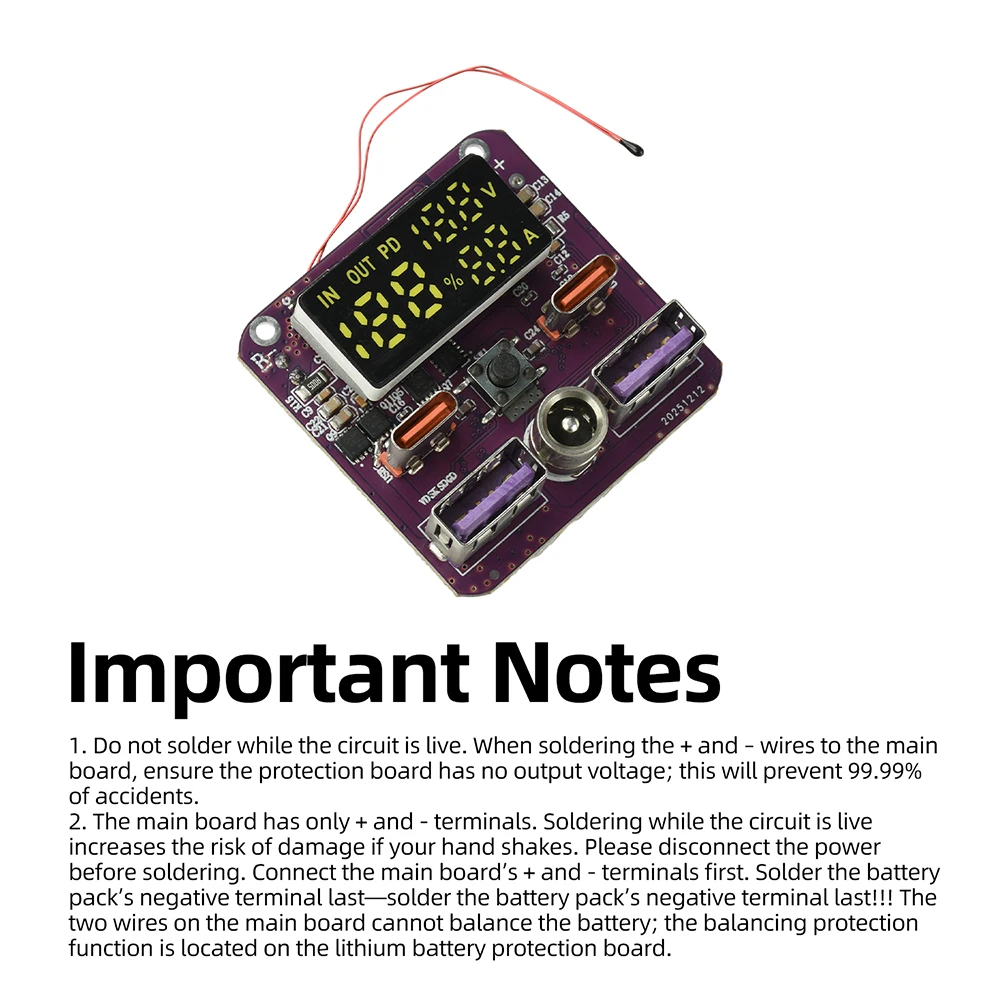

Wichtige Hinweise

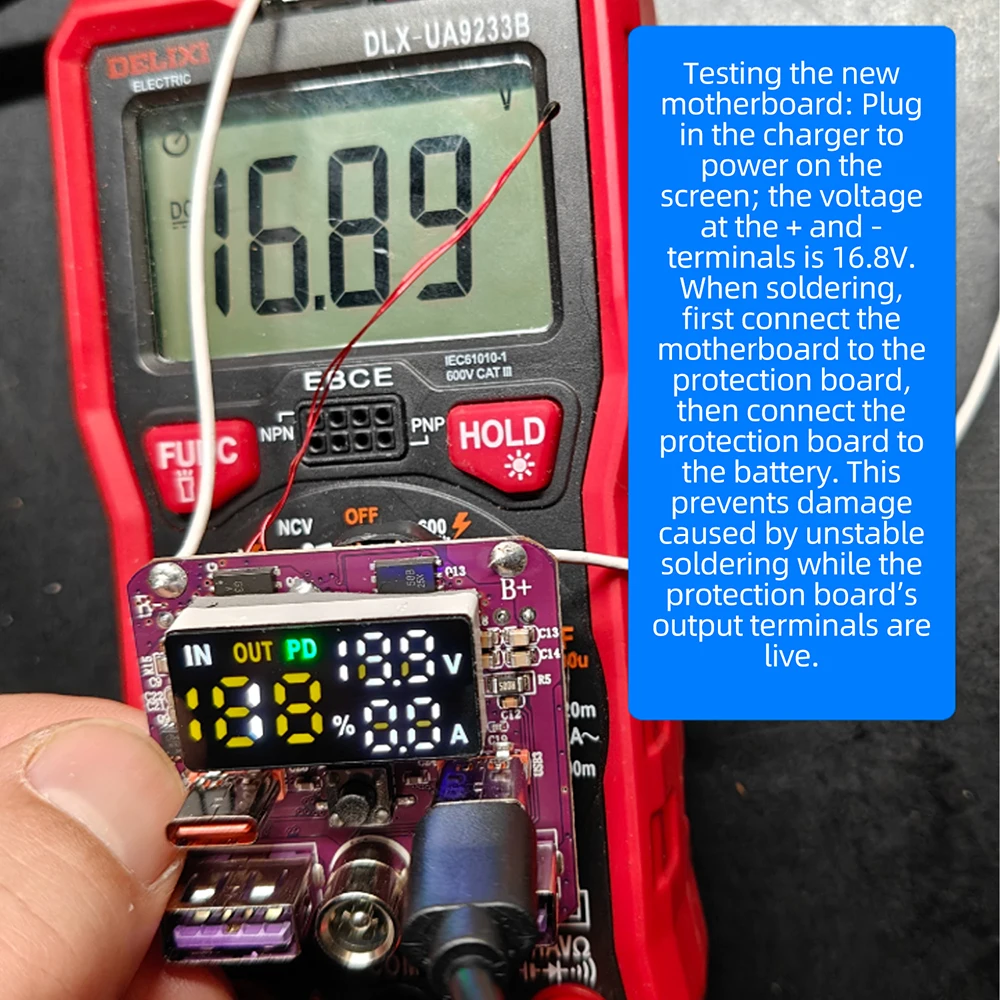

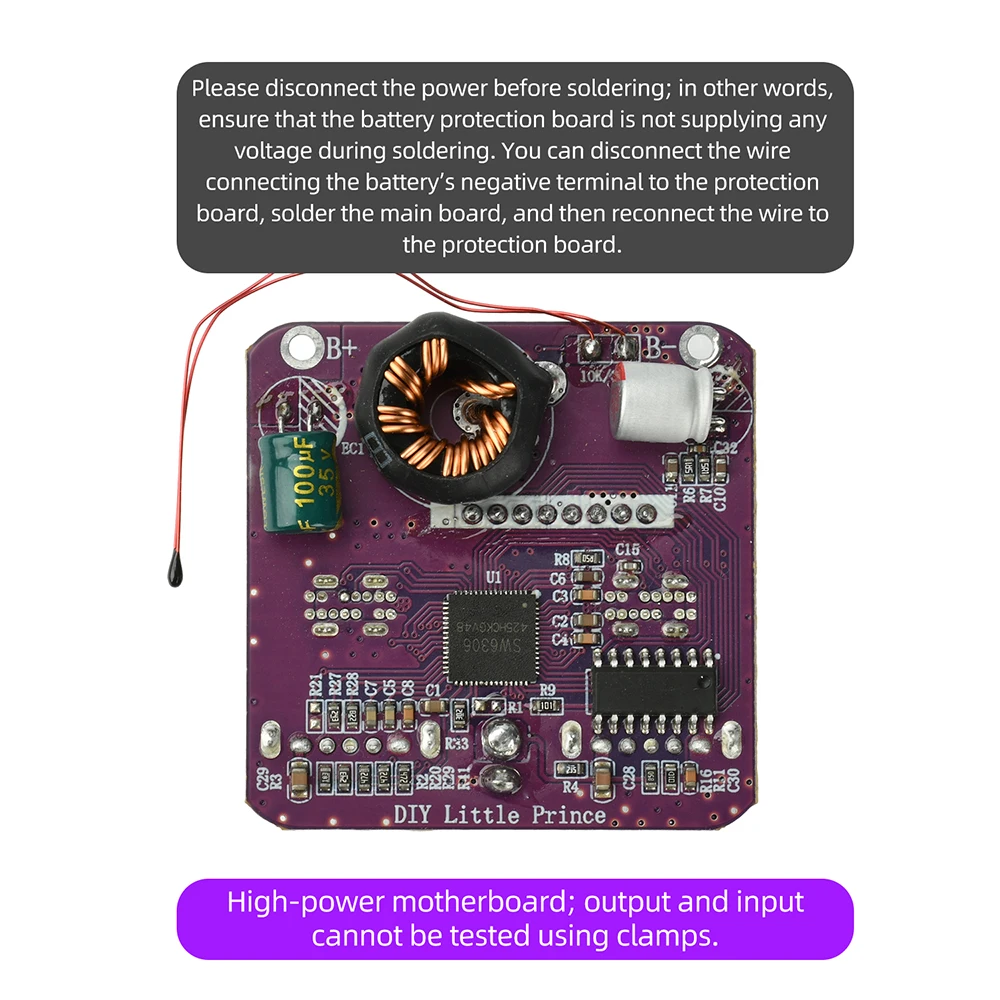

1.Löten Sie nicht, während das Gerät eingeschaltet ist.Beim Löten der + und - Kabel an die Hauptplatine muss sichergestellt sein, dass die Schutzplatine keine Ausgangsspannung hat, um 99,99 % der Unfälle zu vermeiden.
2.Die Hauptplatine hat nur + und - Anschlüsse.Löten während des Betriebs kann leicht zu Schäden führen, wenn Ihre Hand zittert.Bitte trennen Sie die Stromversorgung vor dem Löten.Schließen Sie zuerst die + und - Anschlüsse der Hauptplatine an.Löten Sie den Minuspol des Batteriepacks als Letzter an – löten Sie den Minuspol des Batteriepacks als Letzter an!!!Die beiden Kabel auf der Hauptplatine können die Batterie nicht ausbalancieren; die Ausgleichsschutzfunktion befindet sich auf der Lithium-Batterie-Schutzplatine.

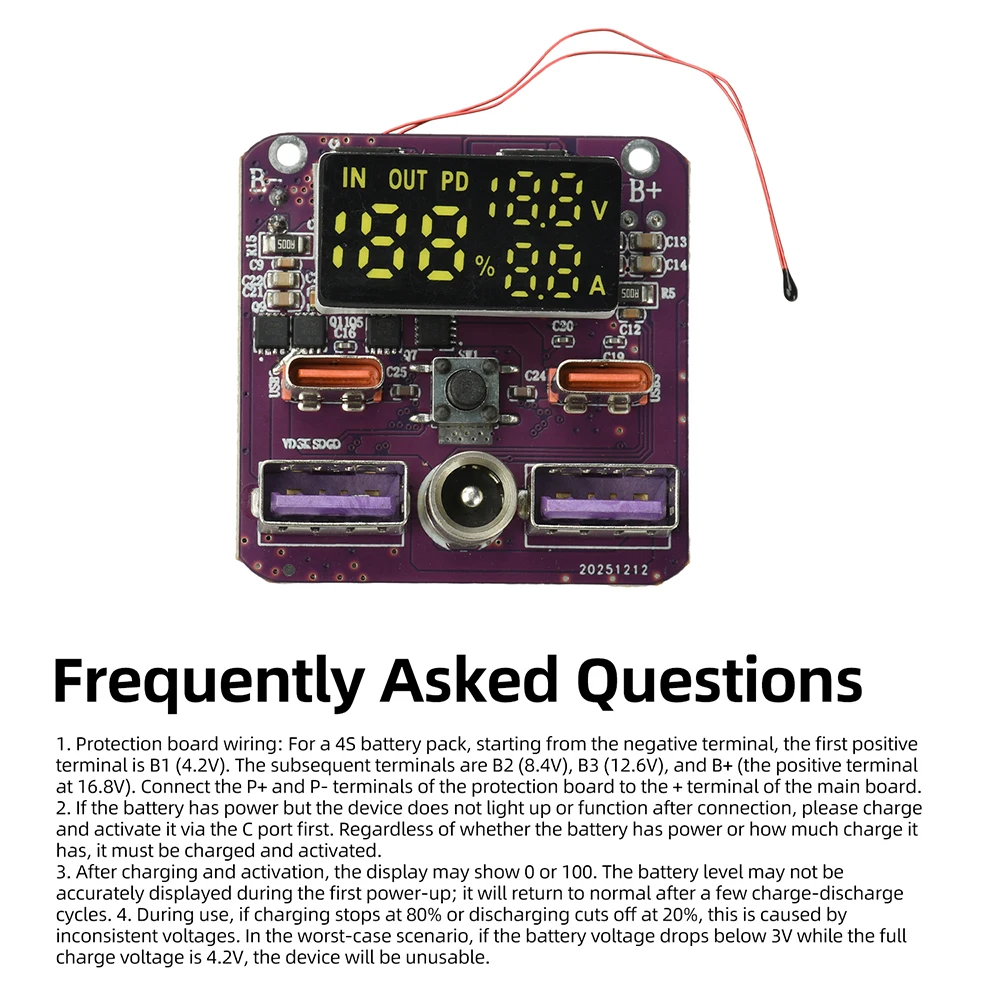

Häufig gestellte Fragen

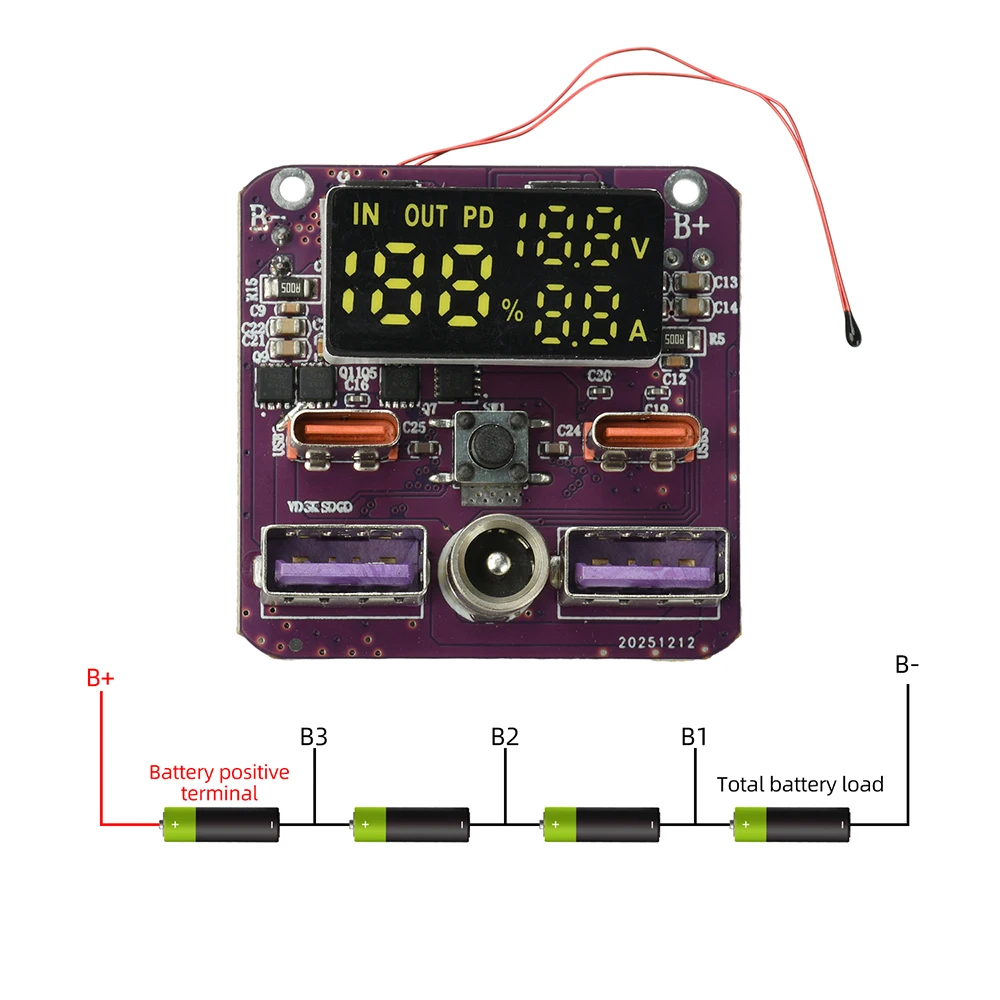

1.Schutzplatinenverdrahtung für einen 4S-Akkupack: Beginnen Sie am Minuspol.Der erste Pluspol (b1) hat eine Spannung von 4,2 V.Die nachfolgenden Anschlüsse sind b2 (8,4V), b3 (12,6V) und b+ (pluspol, 16,8V).Verbinden Sie die P+- und P--Anschlüsse der Schutzplatine mit dem + Anschluss der Hauptplatine.
