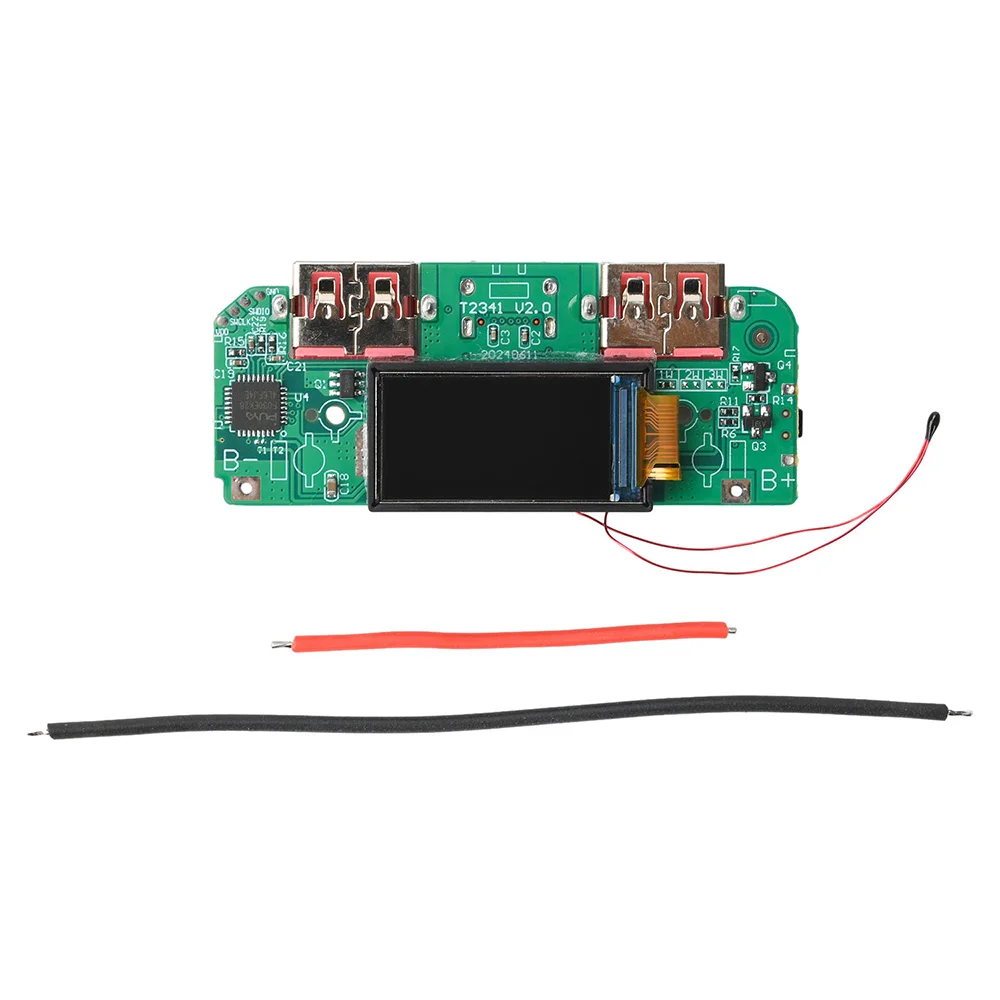

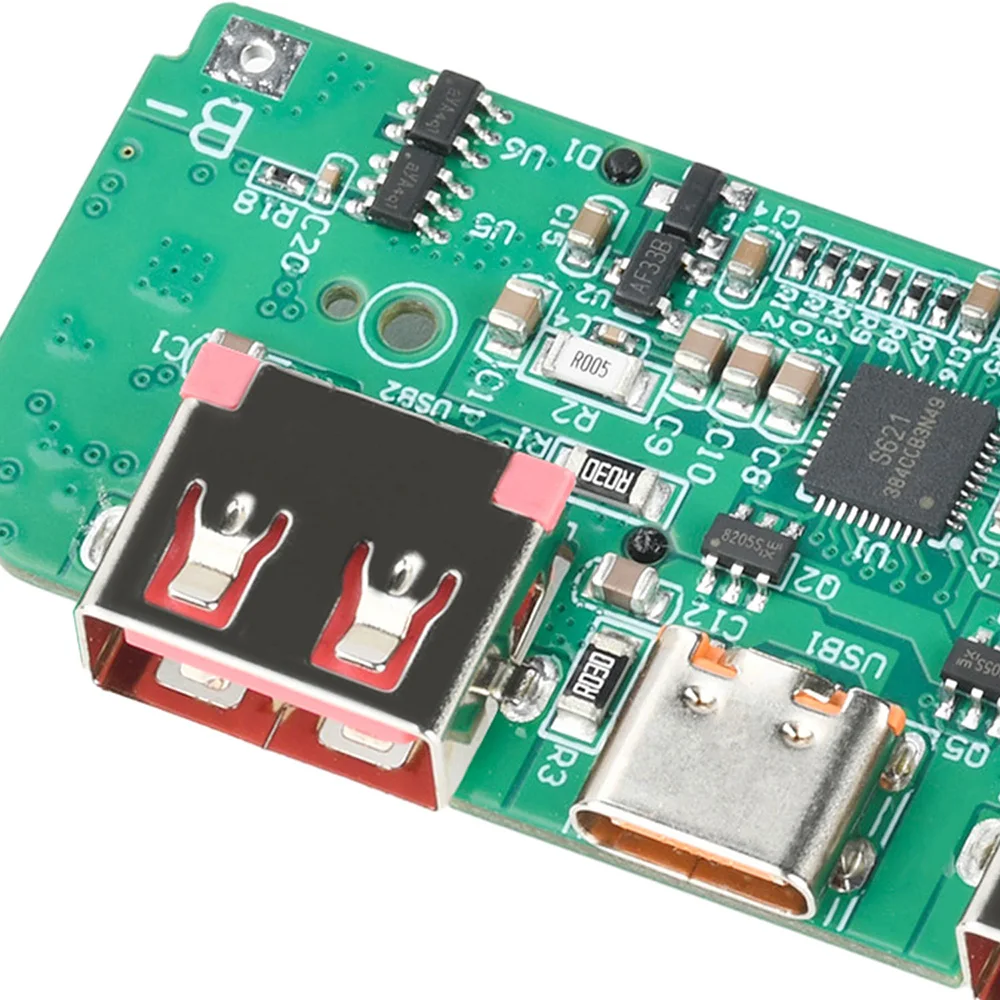

22,5W PD QC Schnelllade-Powerbank-Modul TFT-Farbdisplay Dual-USB Typ C 3,7V Lithium-Batterie DIY-Ladeplatine SCP VOOC

24,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Funktionen
1.Multi-Protokoll-Kompatibilität: Unterstützt PD/QC/APPLE und andere gängige Protokolle, wodurch es sich an das Schnellladen aller Gerätemarken anpasst.
2.Vierfacher Sicherheitsschutz: intelligenter Schutz vor Überladung/Überentladung/Überspannung/Überhitzung, um potenzielle Sicherheitsrisiken zu vermeiden.

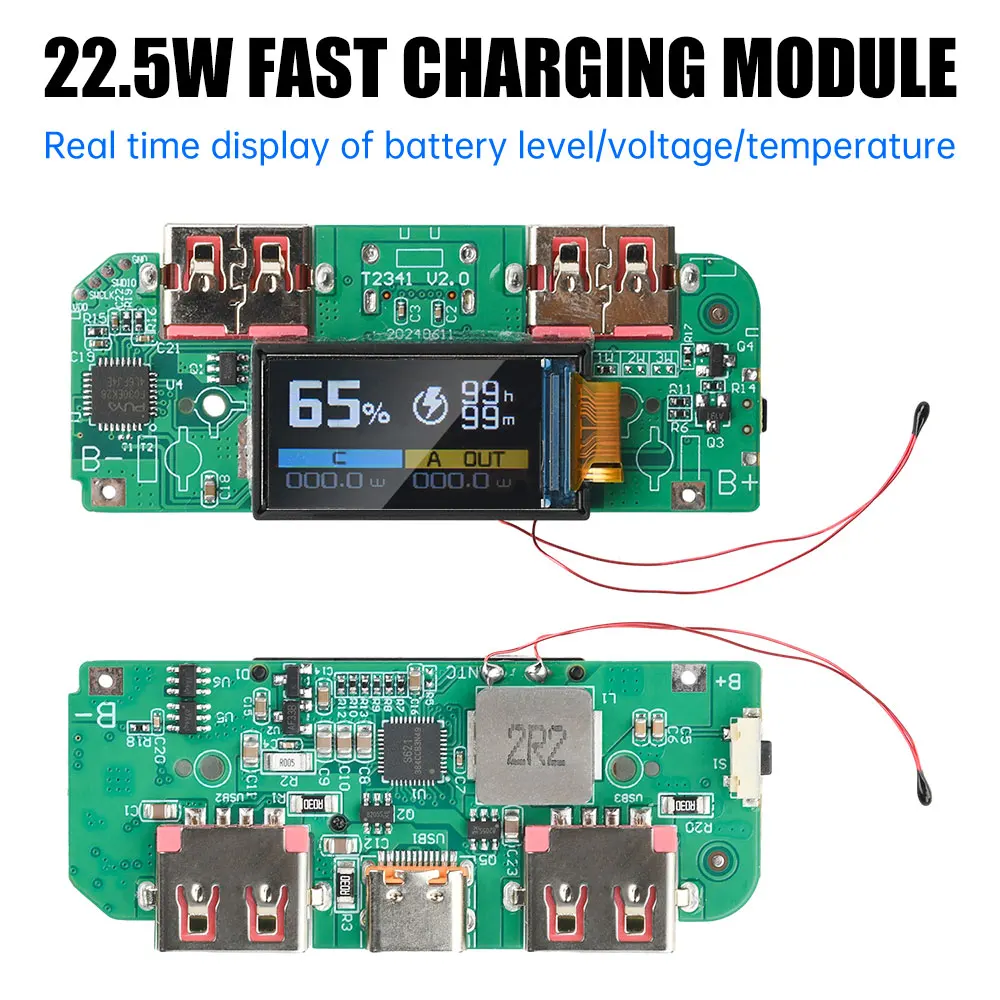

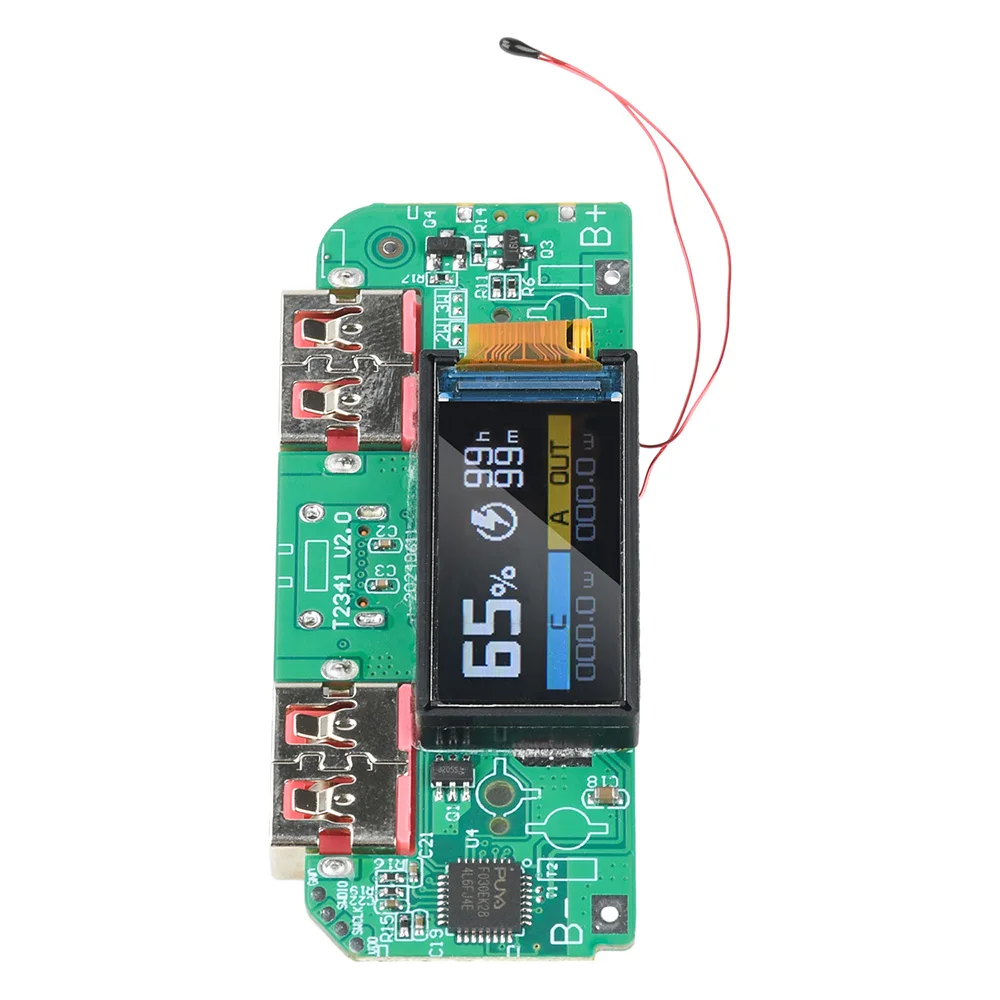

3.TFT-Farbdisplay: Echtzeit-Anzeige von Leistung/Spannung/Temperatur, Status auf einen Blick.

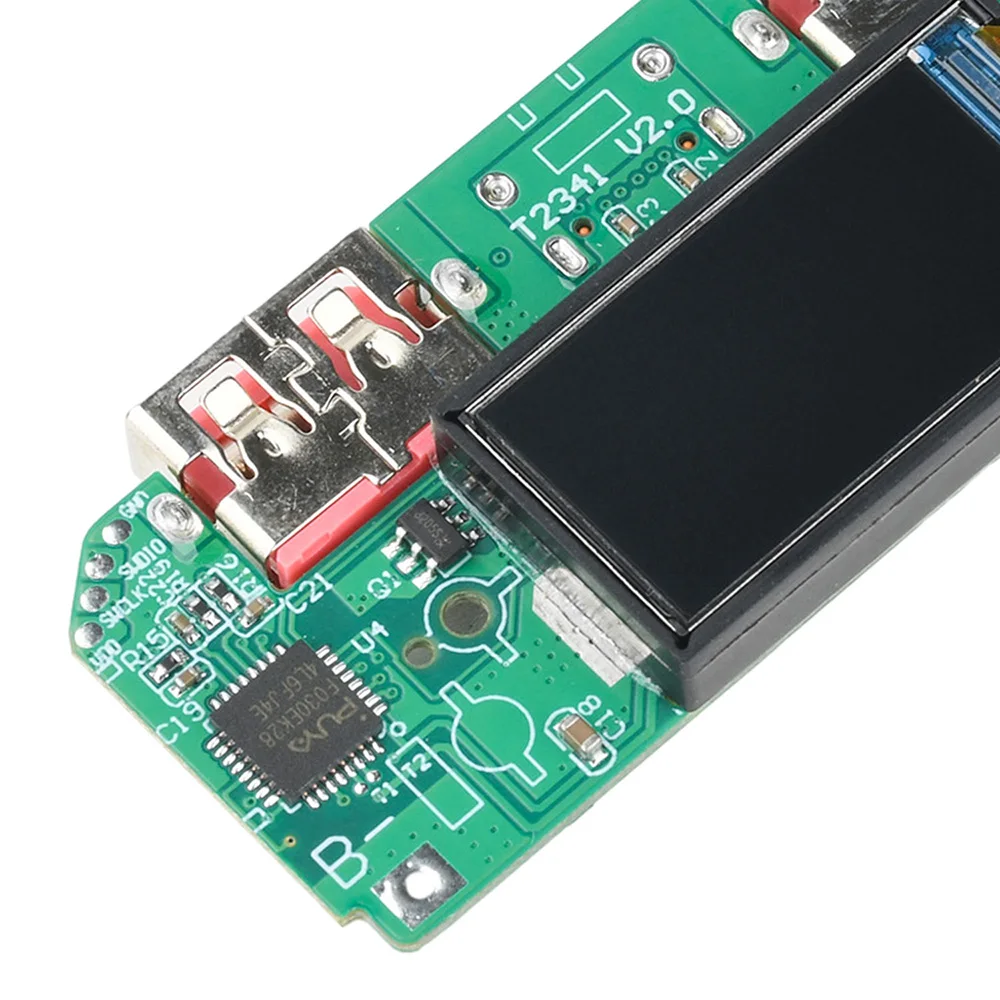

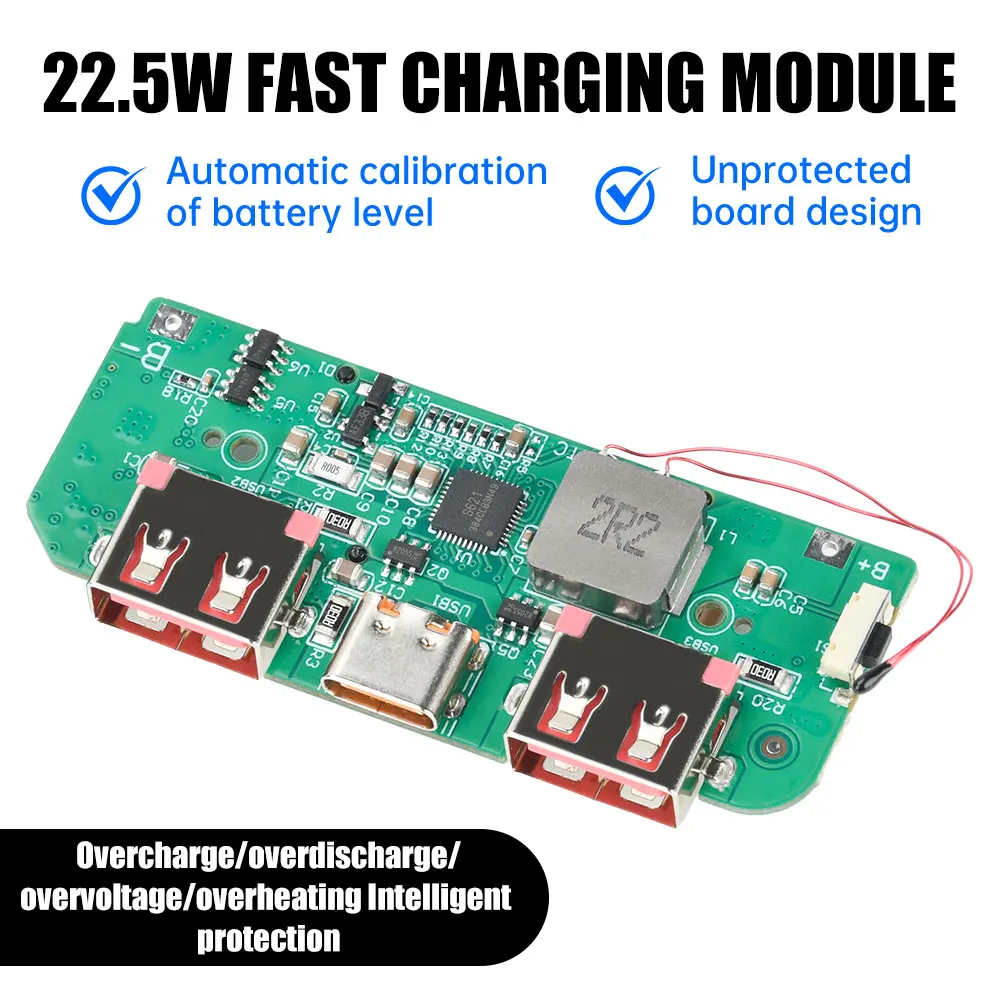

4.Schutzfreies Platinendesign: Integrierte Schutzfunktion auf der Hauptplatine, direktes Schweißen der Batterie zur Platzersparnis und Vereinfachung der Montage.
5.Intelligente Selbstlernfunktion: Kalibriert die Leistungsanzeige nach der ersten Verwendung automatisch und zeigt die verbleibende Batterieleistung genau an.

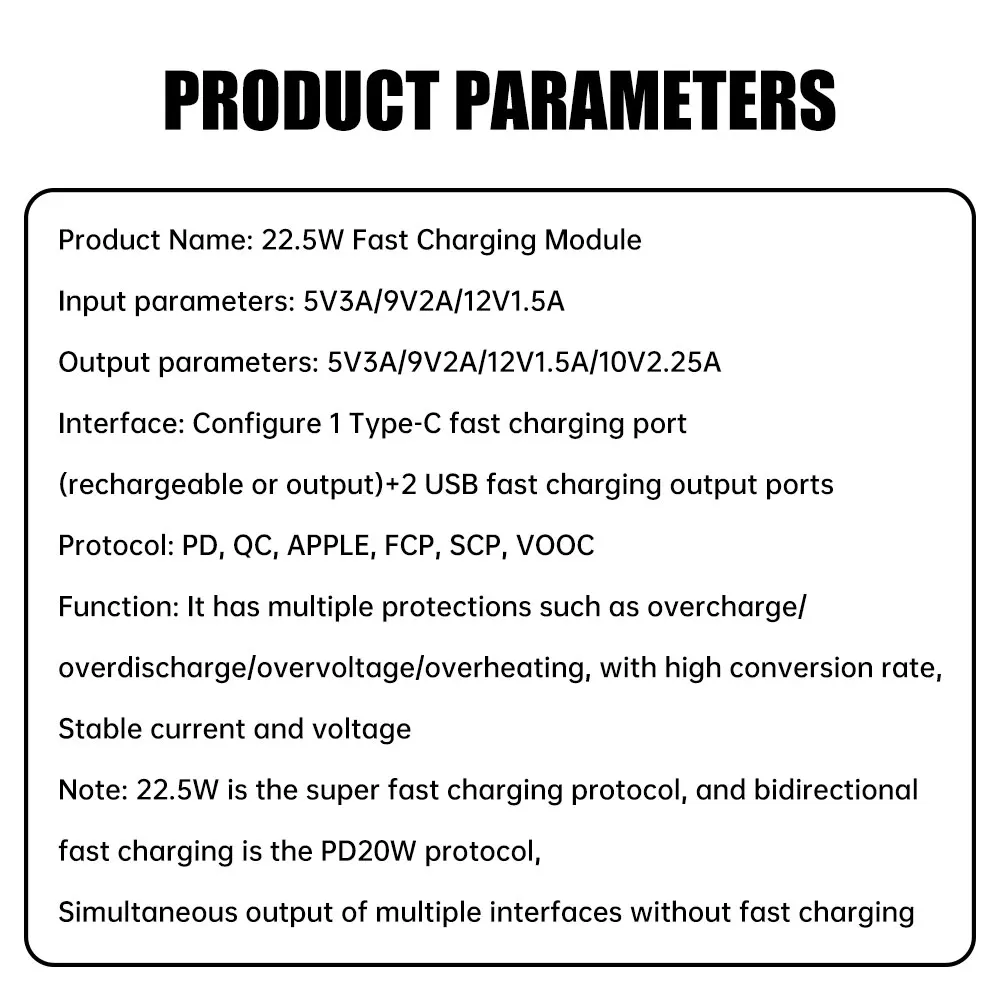

Parameter

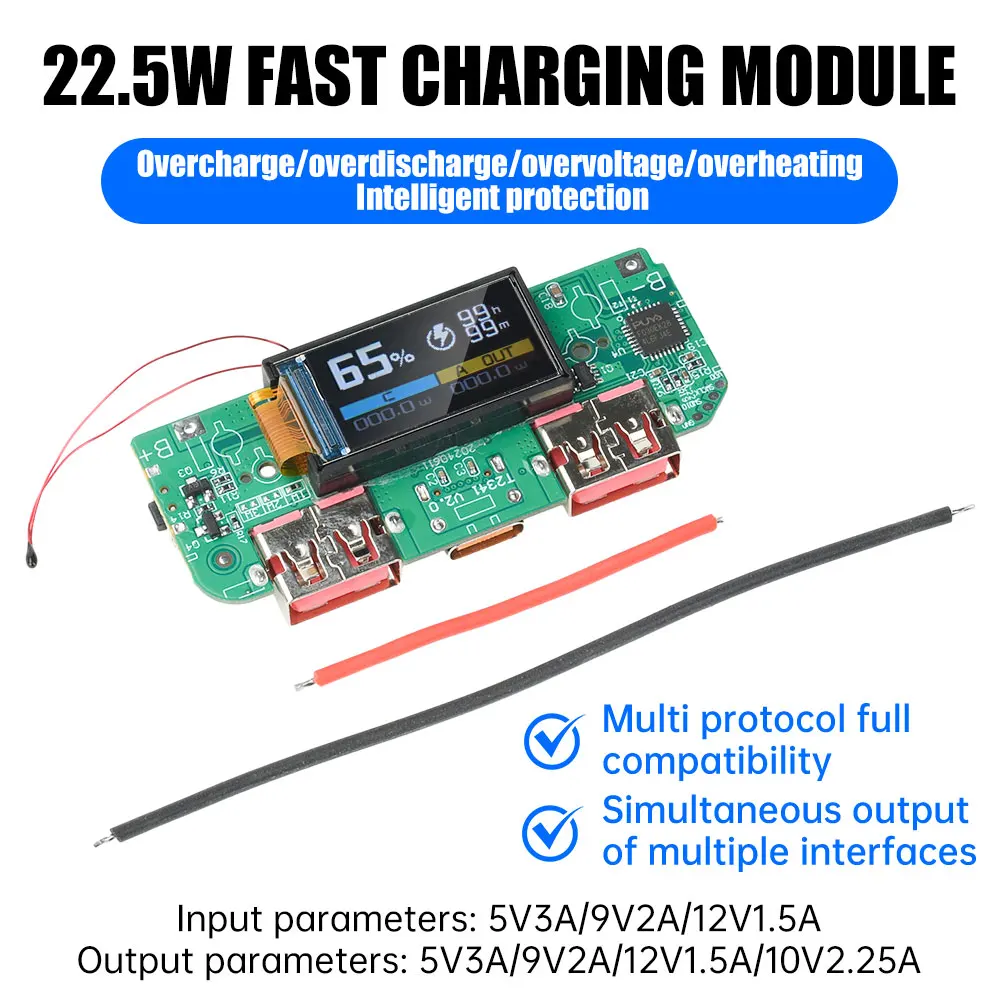

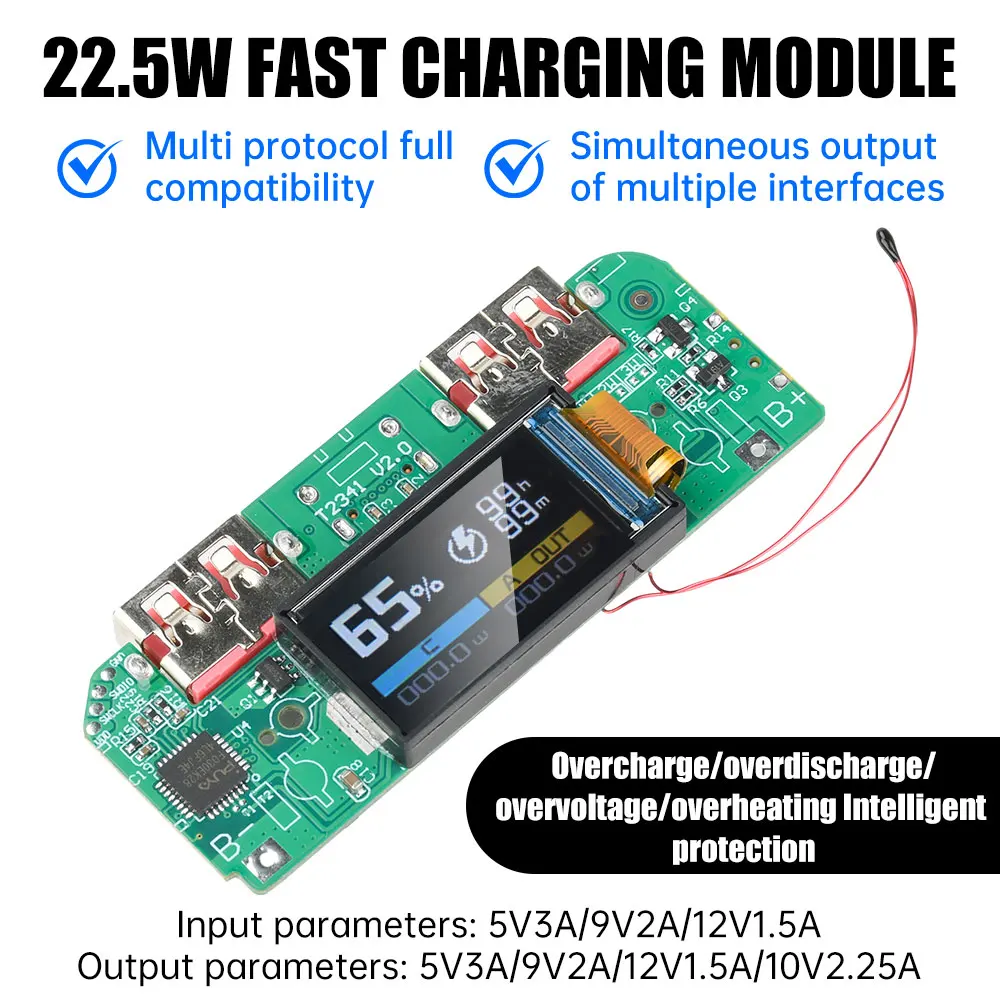

Produktname: 22,5W Schnelllade-Modul

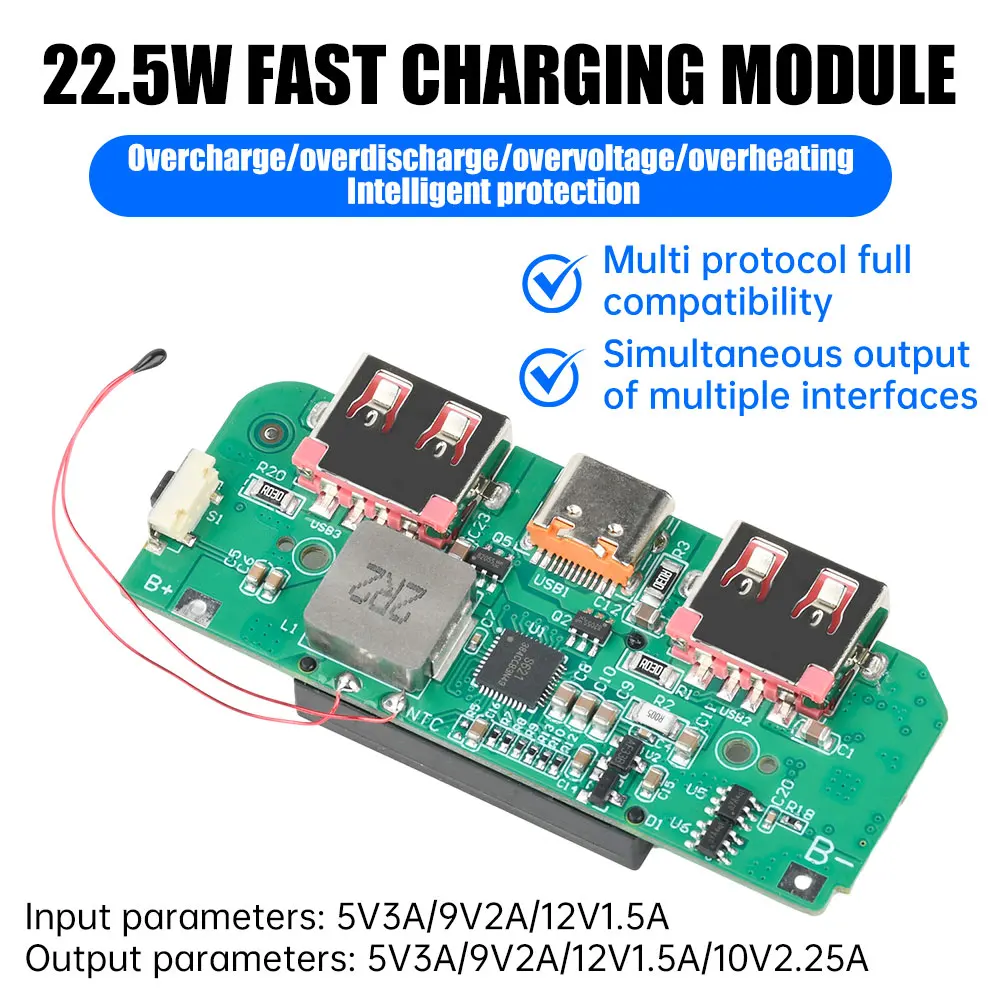

Eingangsparameter: 5V3A/9V2A/12V1.5A
Ausgangsparameter: 5V3A/9V2A/12V1.5A/10V2.25A
Schnittstellen: 1 Typ-C-Schnellladeanschluss (kann sowohl zum Laden als auch zum Ausgeben verwendet werden) + 2 USB-Schnellladeausgangsanschlüsse

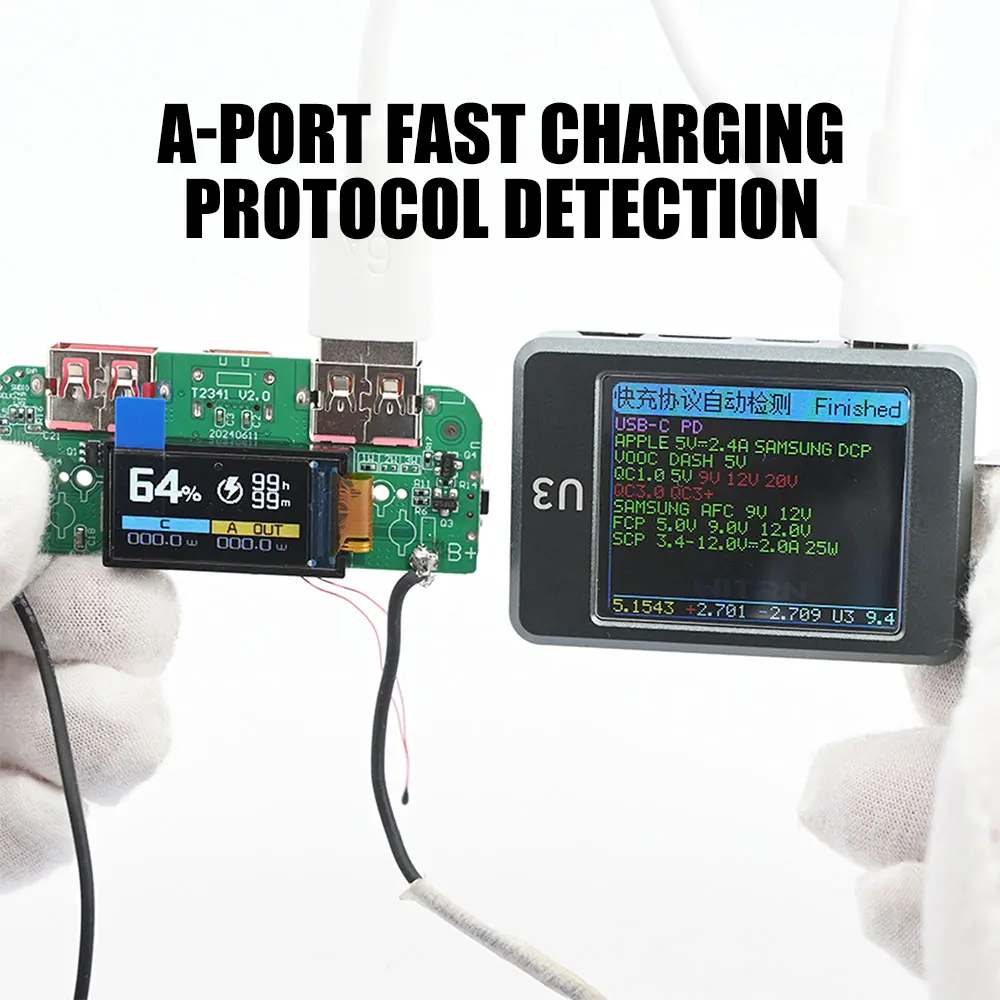

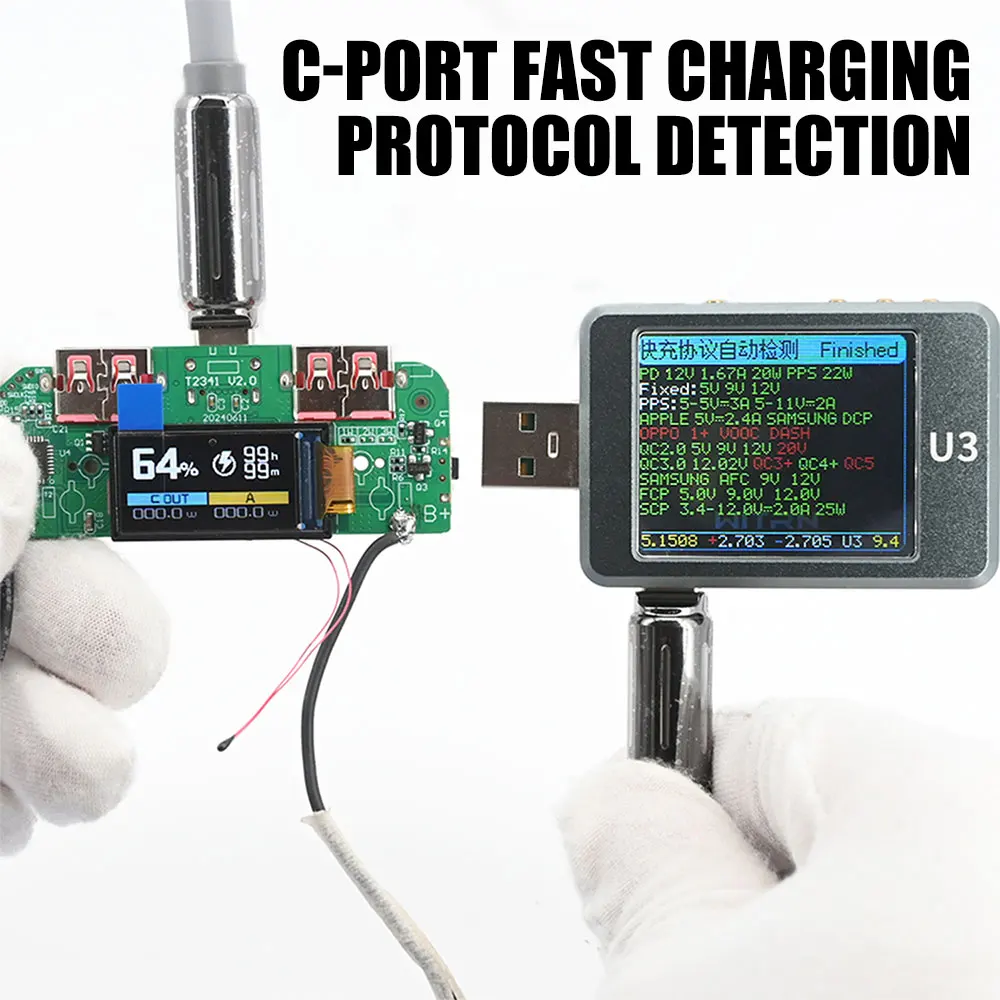

Protokoll: PD, QC, APPLE, FCP, SCP, VOOC
Funktion: mit Schutz vor Überladung / Tiefentladung / Überspannung / Überhitzung und anderen Schutzfunktionen, hohe Umwandlungsrate, Strom- und Spannungsstabilität
Hinweis: 22,5W ist das Superschnellladeprotokoll, bidirektionales Schnellladen ist das PD20W-Protokoll, mehrere Schnittstellen können gleichzeitig keine Schnellladung ausgeben.
Batteriekompatibilität: Geeignet für zwei 1260110-Zellen, erfordert Löten (Batterien nicht enthalten)

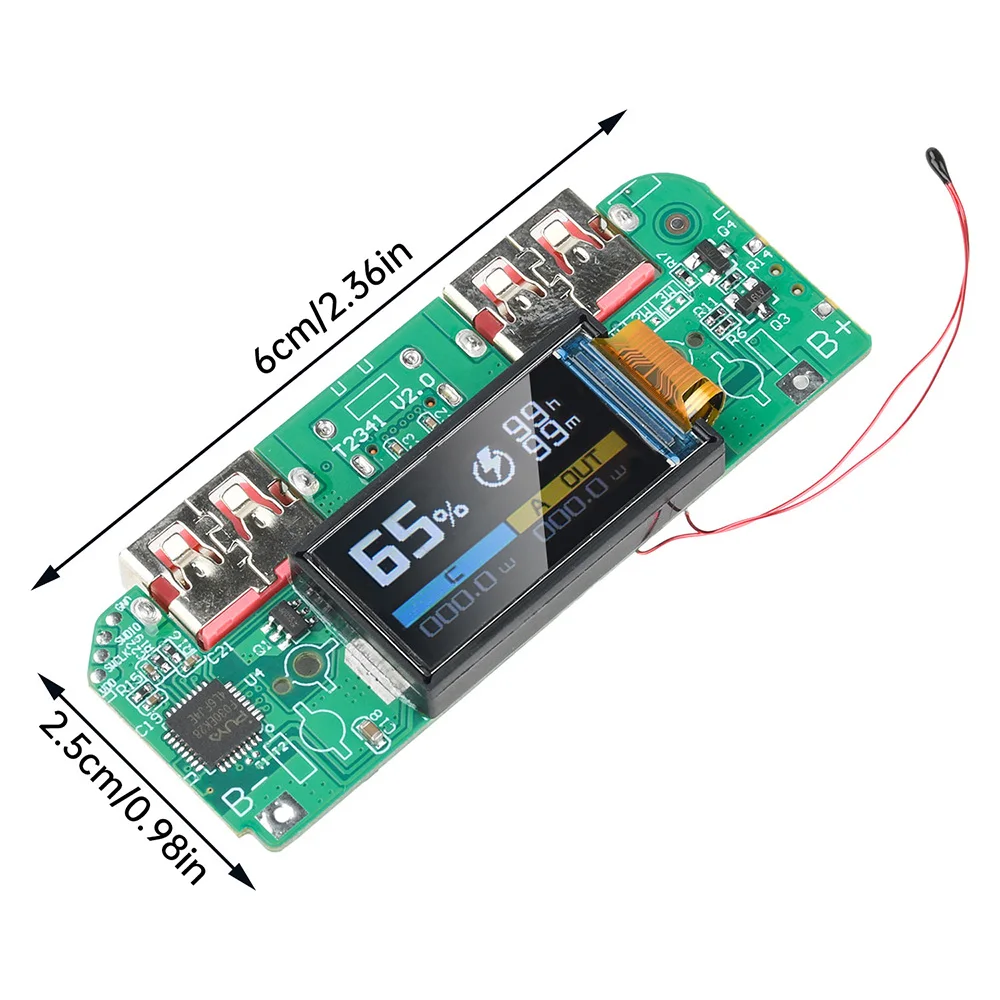

Innenaufmaße für die Installation: Ca.110x60x23mm
Montageanleitung
1.Da der Bildschirm des Motherboards empfindlich ist, schalten Sie ihn nach Erhalt bitte ein, um zu testen, ob er nach dem Löten mit Zinn normal funktioniert. Die Bildschirmkabel können durch äußere Kräfte gequetscht werden, was zum Platzen des Bildschirms führen kann. Bitte achten Sie darauf, den Bildschirm bei der Verwendung zu schützen.
2.Bei normalem Gebrauch führen das Verschweißen der Batteriekabel, das Verdrehen der Kabel, die Verwendung von Krokodilklemmen, Federklemmen und andere Zugangsmethoden zu einer unzureichenden Stromversorgung, die das Laden und Entladen beeinträchtigt. Die Plus- und Minuspunkte der Batterie müssen gut isoliert und geschützt sein, um Schäden durch den Kontakt mit der Hauptplatine während des Gebrauchs zu vermeiden.

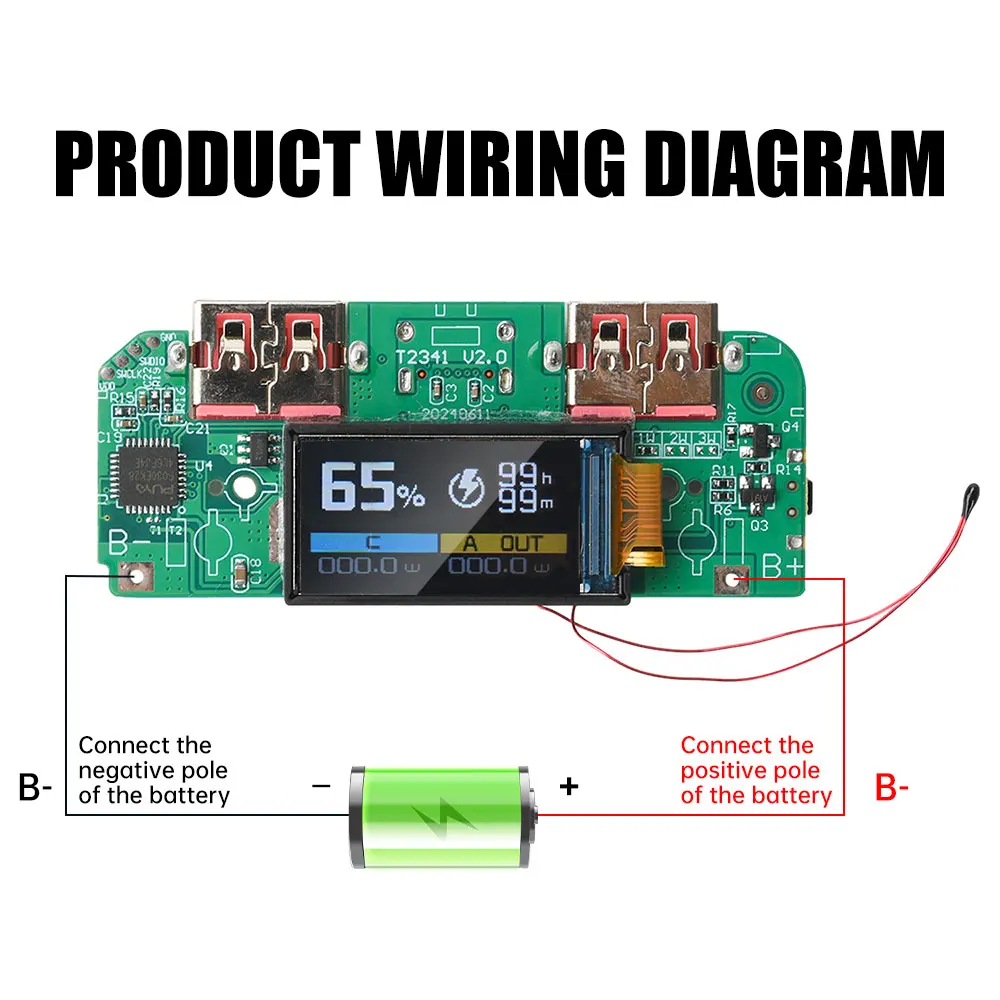

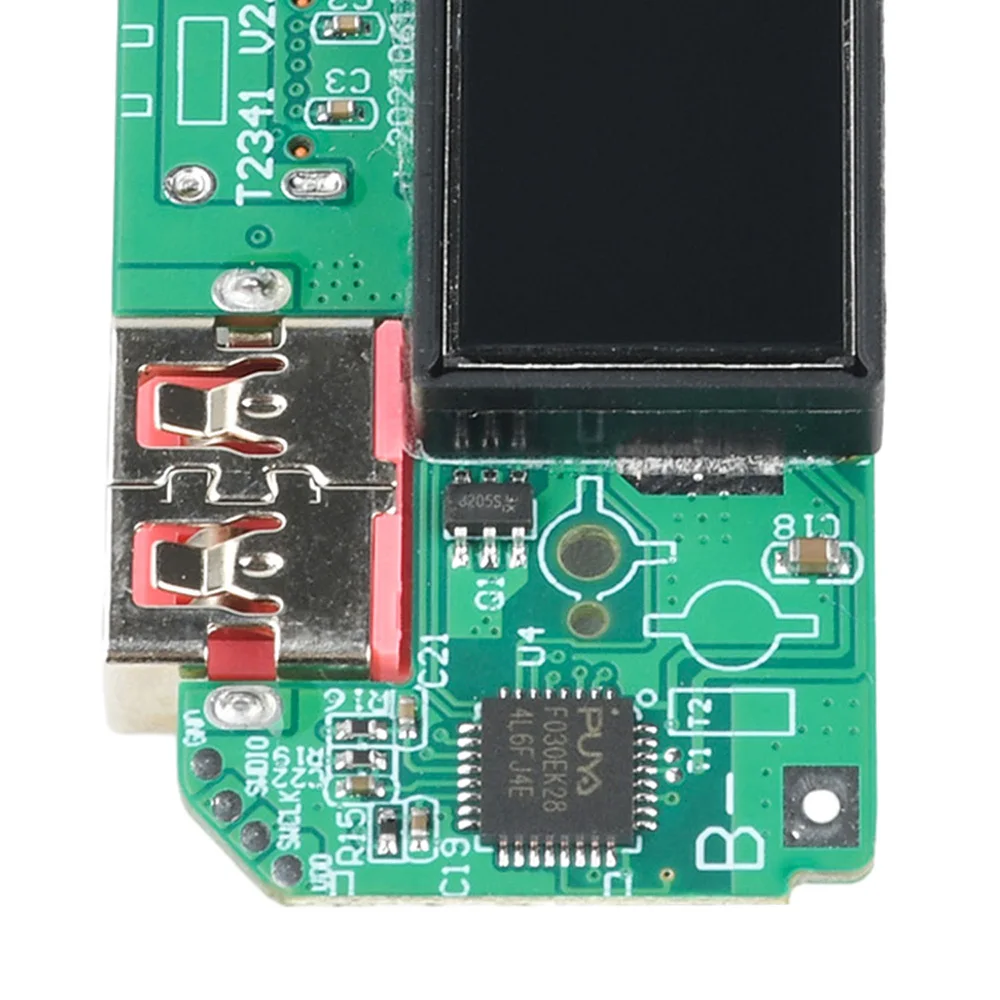

3.Die B+-Position des Motherboards ist mit dem Pluspol der Batterie verbunden, die B--Position ist mit dem Minuspol der Batterie verbunden. Schließen Sie die Verbindung nicht umgekehrt an, da dies das Motherboard beschädigen würde. Eine umgekehrte Verbindung führt zu Schäden am IC der Platine, die sich in Form von Spuren manifestieren können. Es kann nur eine umgekehrte oder direkte Verbindung erfolgen.
