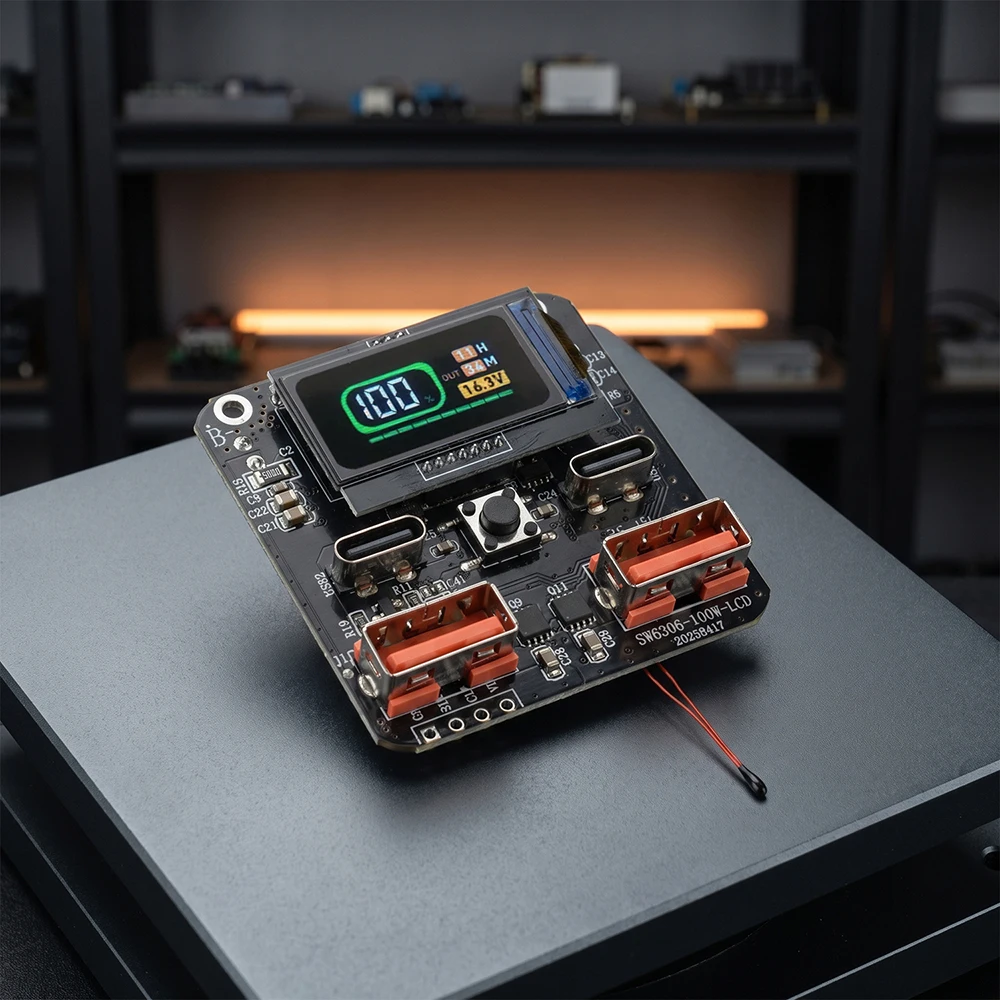

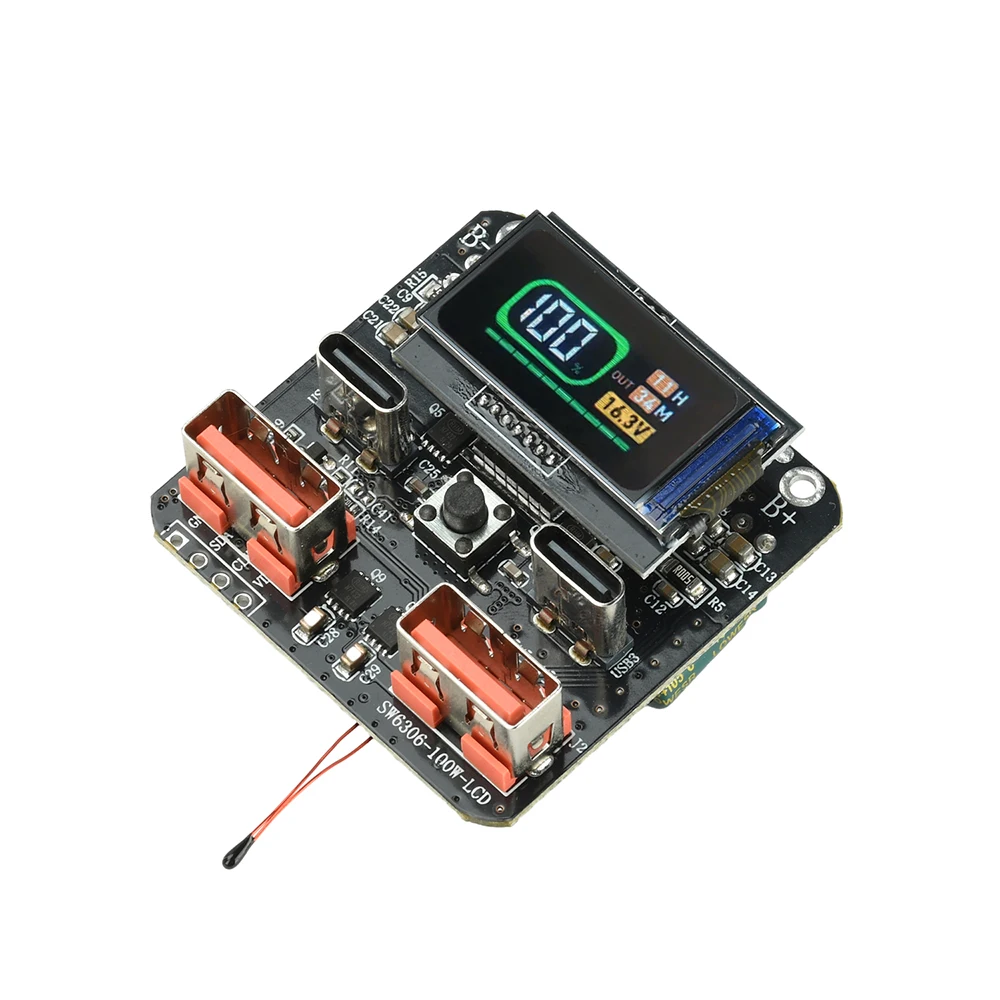

4S PD 100W SW6306 Schnelllade-Modul 20V 5A /3,25A Integriertes Lade-/Entlade-Buck-Boost-Modul

22,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–14 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

4S PD 100W SW6306 Schnelllade-Modul 20V 5A /3.25A Integriertes Lade-/Entlade-Buck-Booster-Modul
Merkmale

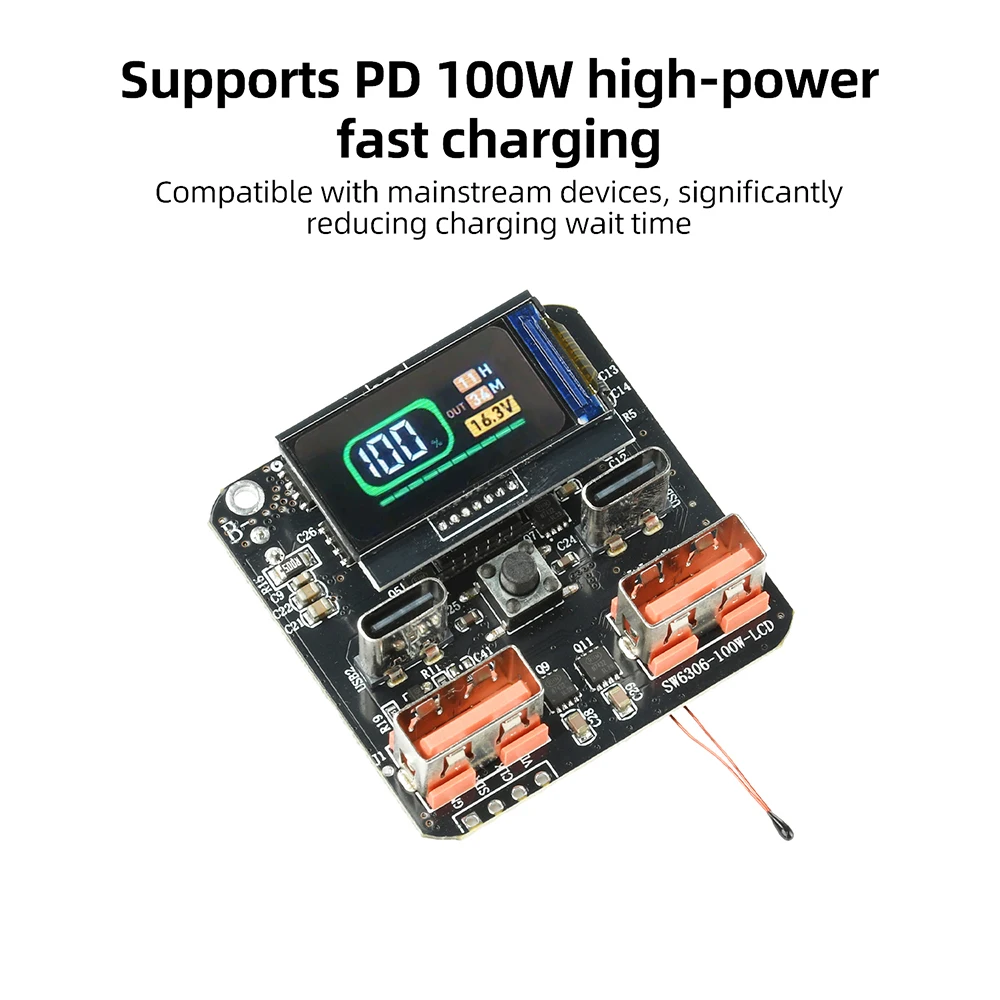

1.Unterstützt PD 100W Hochleistungs-Schnellladung, kompatibel mit gängigen Geräten, wodurch die Wartezeit beim Laden erheblich reduziert wird.

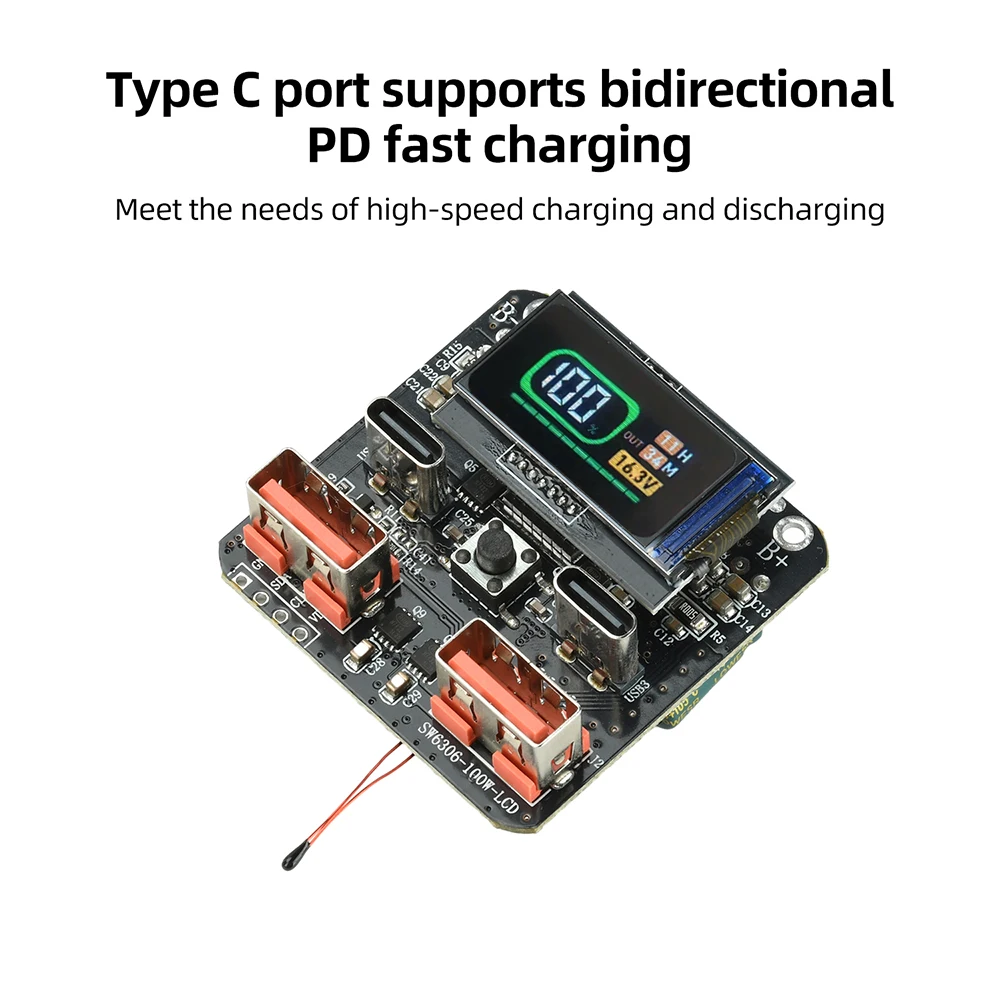

2.Der Typ-C-Anschluss unterstützt bidirektionales PD-Schnellladen und erfüllt die Anforderungen an Hochgeschwindigkeits-Lade- und Entladevorgänge.

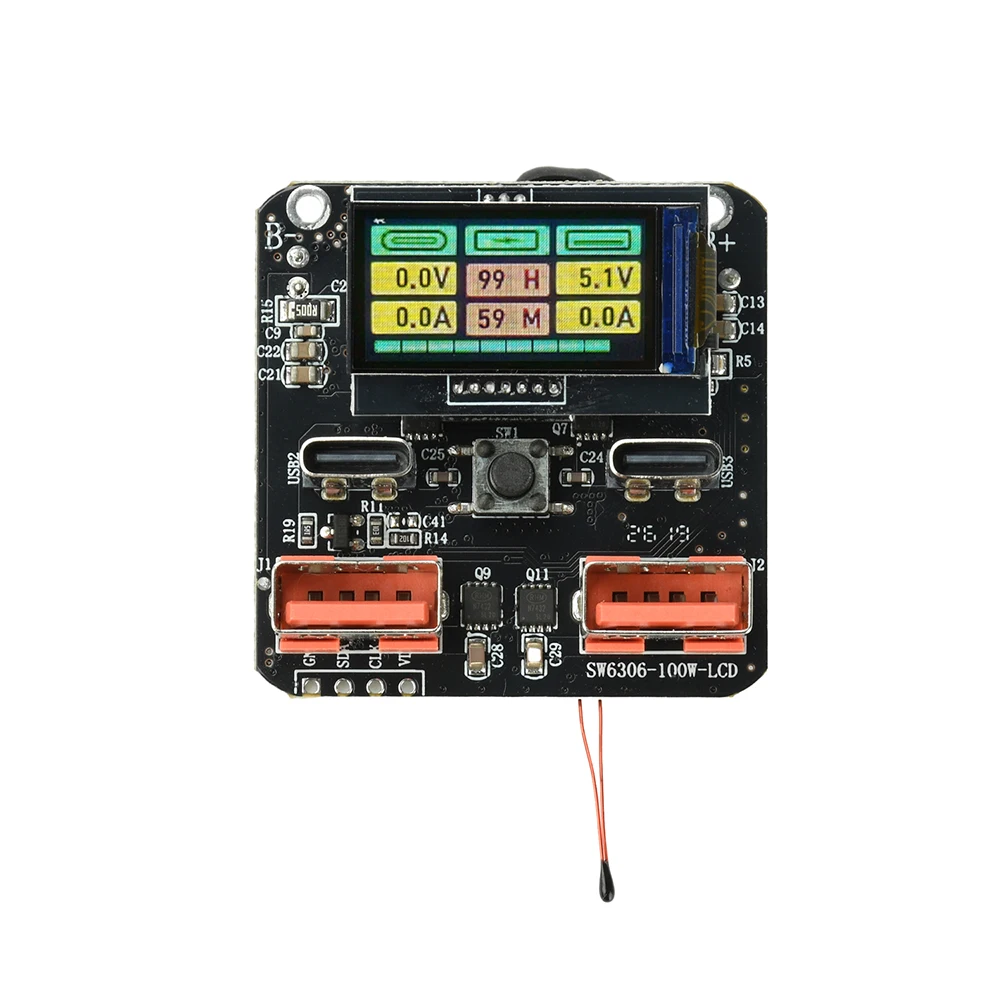

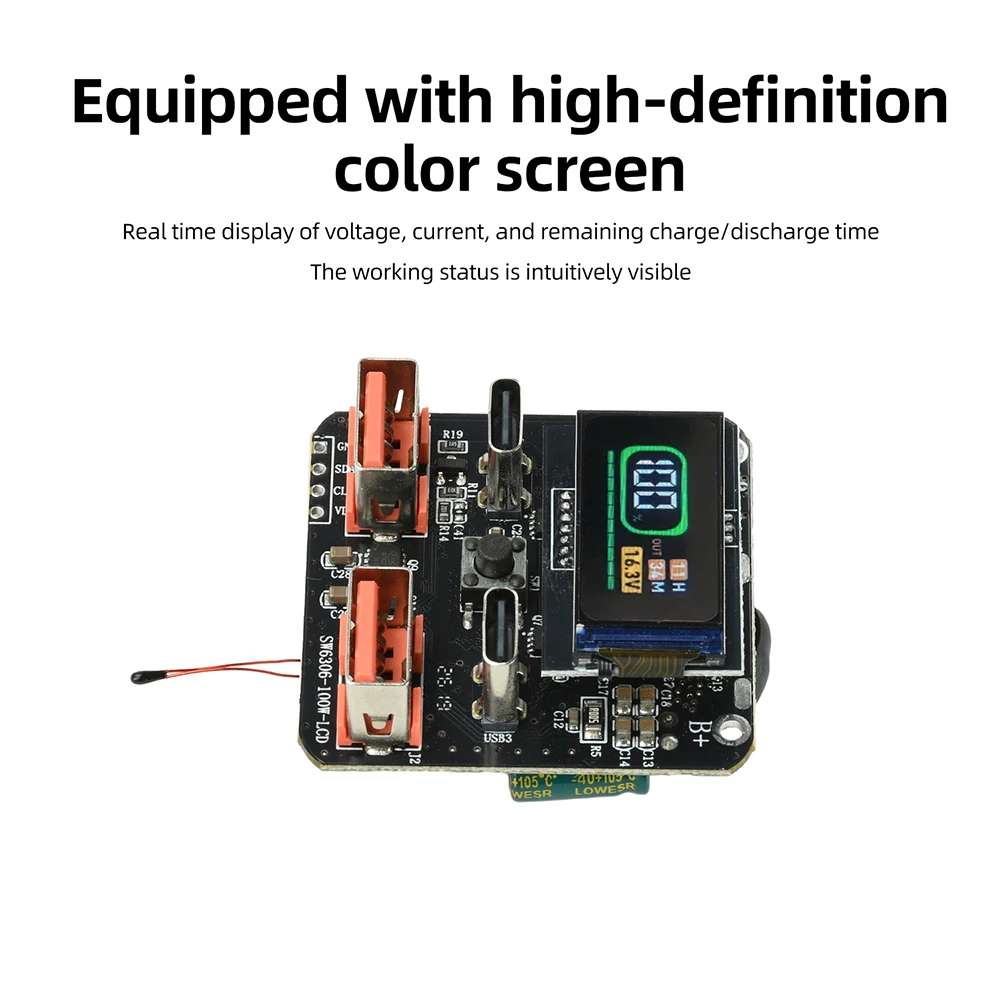

3.Ausgestattet mit einem hochauflösenden Farbbildschirm, der Spannung, Strom und verbleibende Lade-/Entladezeit in Echtzeit anzeigt, wodurch der Betriebsstatus intuitiv sichtbar ist.

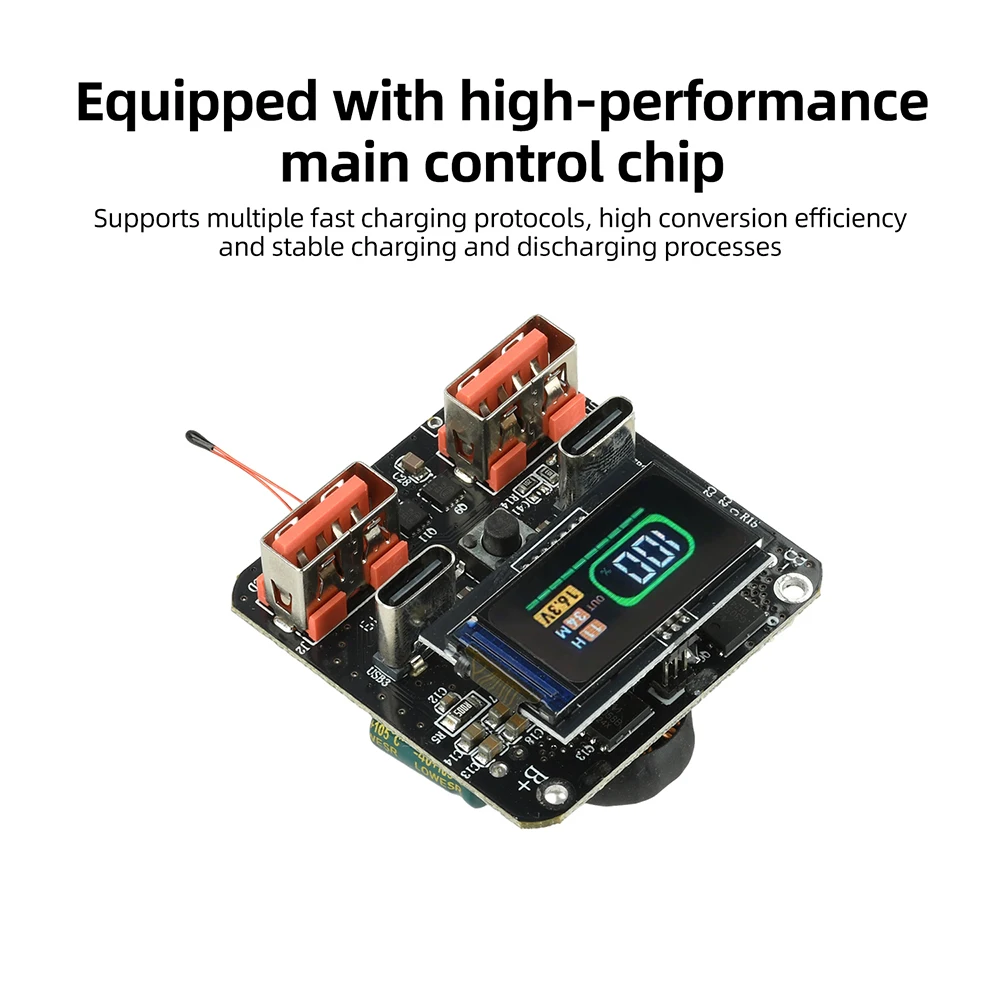

4.Ausgestattet mit einem leistungsstarken Hauptsteuerchip, der mehrere Schnellladeprotokolle unterstützt, eine hohe Umwandlungseffizienz bietet und einen stabilen Lade- und Entladevorgang gewährleistet.

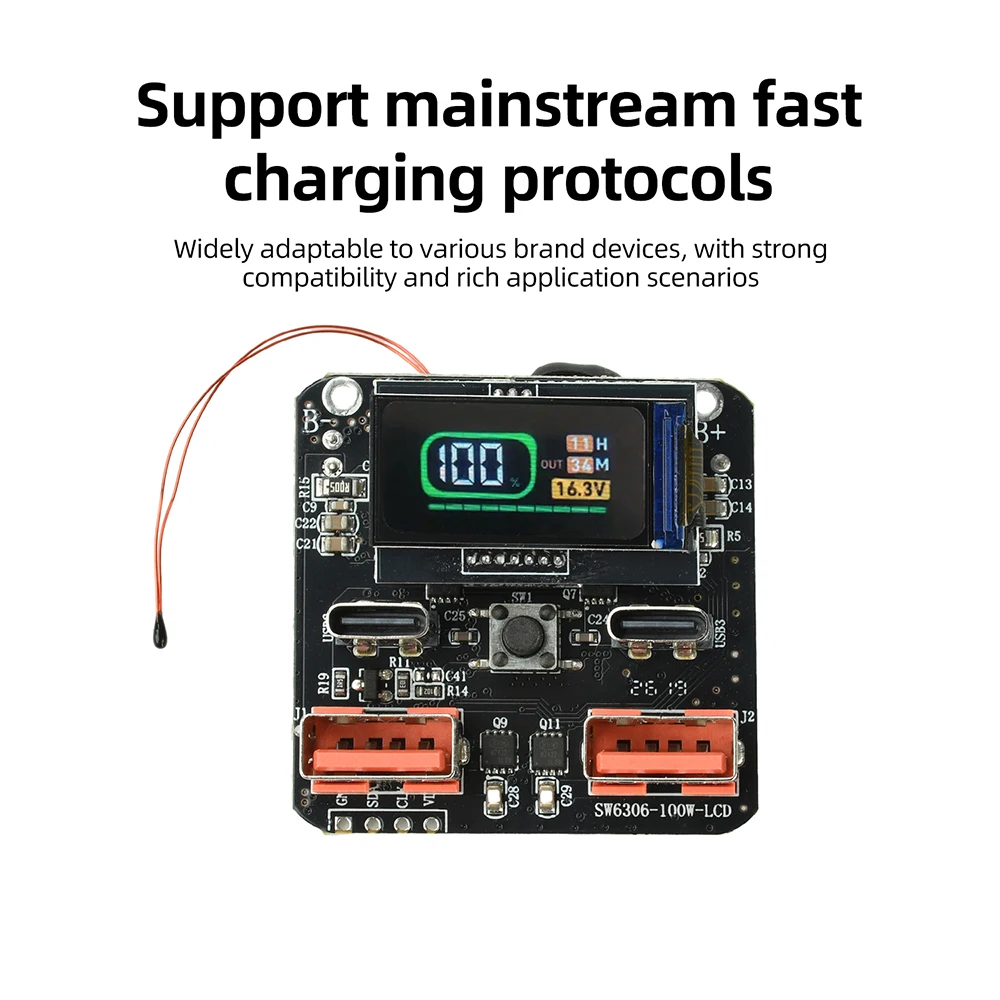

5.Unterstützt gängige Schnellladeprotokolle, ist weitgehend mit Geräten verschiedener Marken kompatibel, bietet starke Kompatibilität und vielfältige Anwendungsszenarien.

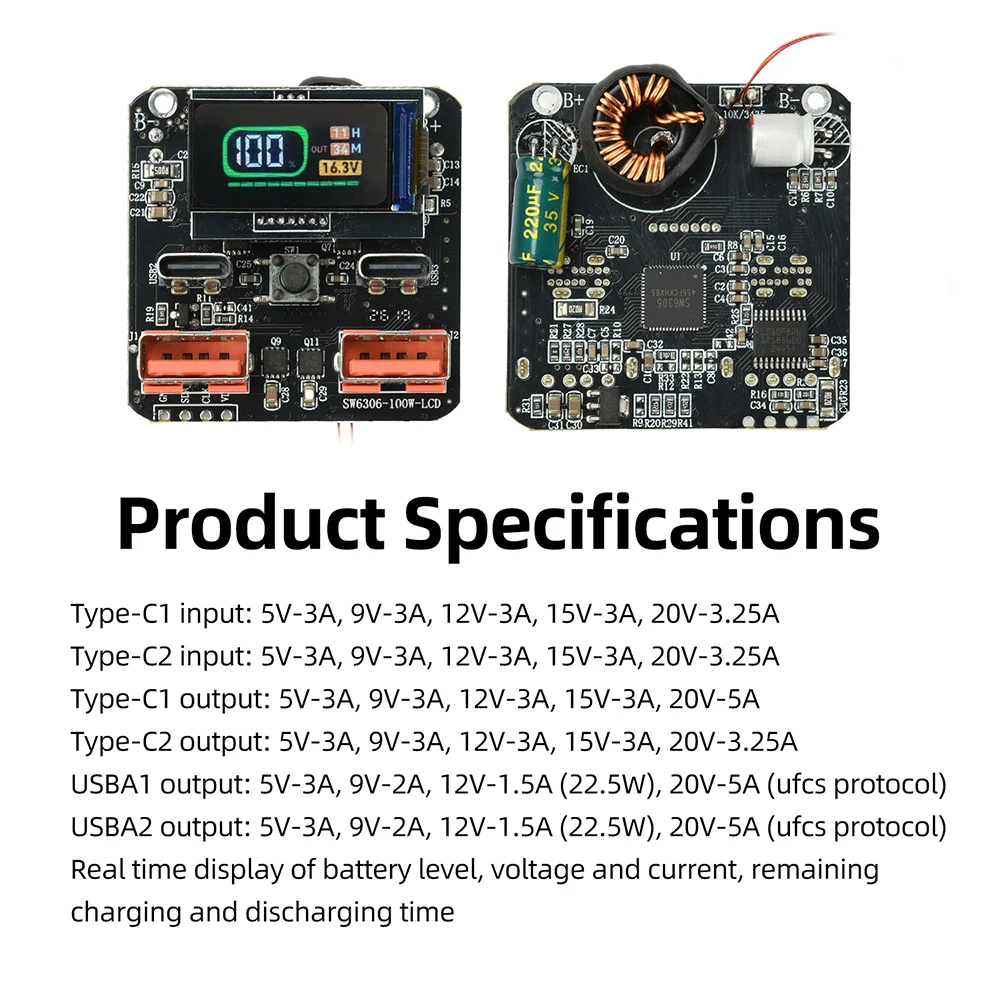

Produktparameter
Type-C1 Eingang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-3,25A
Type-C2-Eingang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-3,25A
Typ-C1 Ausgang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-5A
Typ-C2 Ausgang: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-3,25A A
USBA1 Ausgang: 5V-3A, 9V-2A, 12V-1.5A (22,5W), 20V-5A (ufcs-Protokoll)
USBA2 Ausgang: 5V-3A, 9V-2A, 12V-1.5A (22,5W), 20V-5A (ufcs-Protokoll)

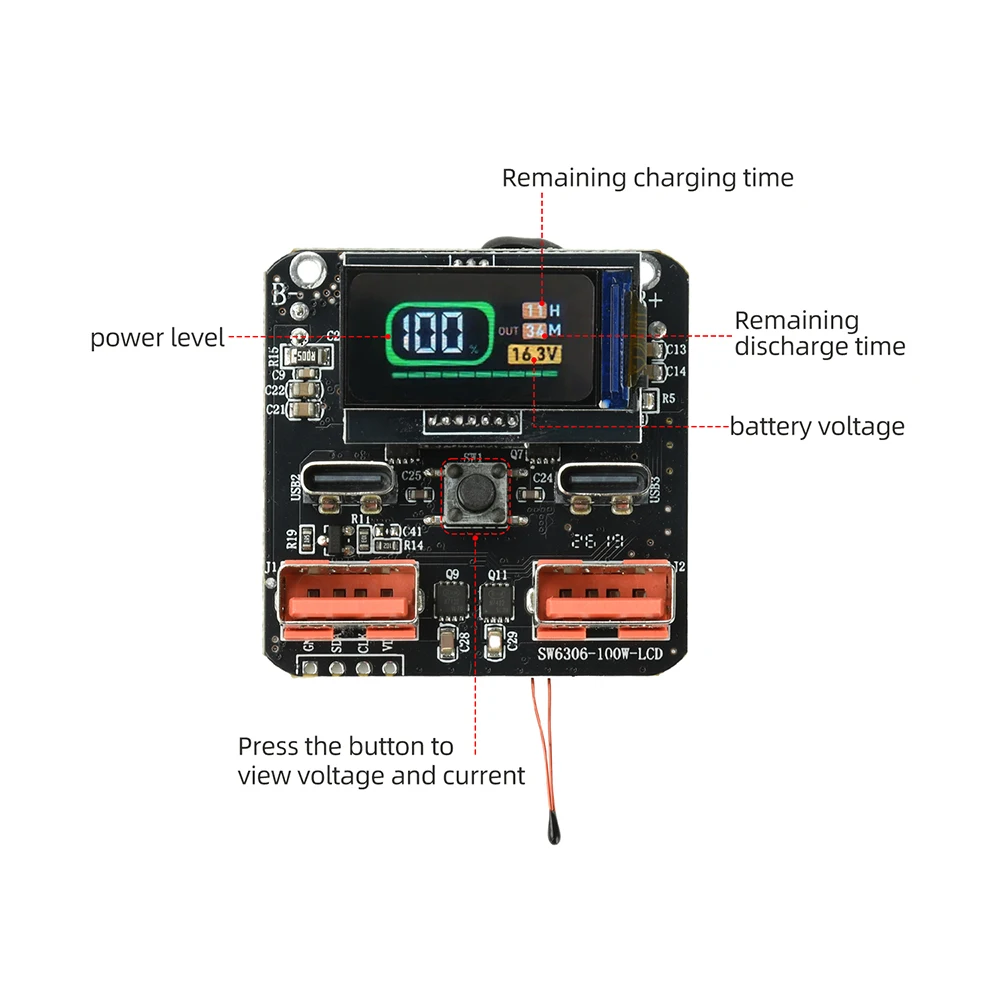

Echtzeit-Anzeige von Batteriestand, Spannung, Stromstärke und verbleibender Lade-/Entladezeit

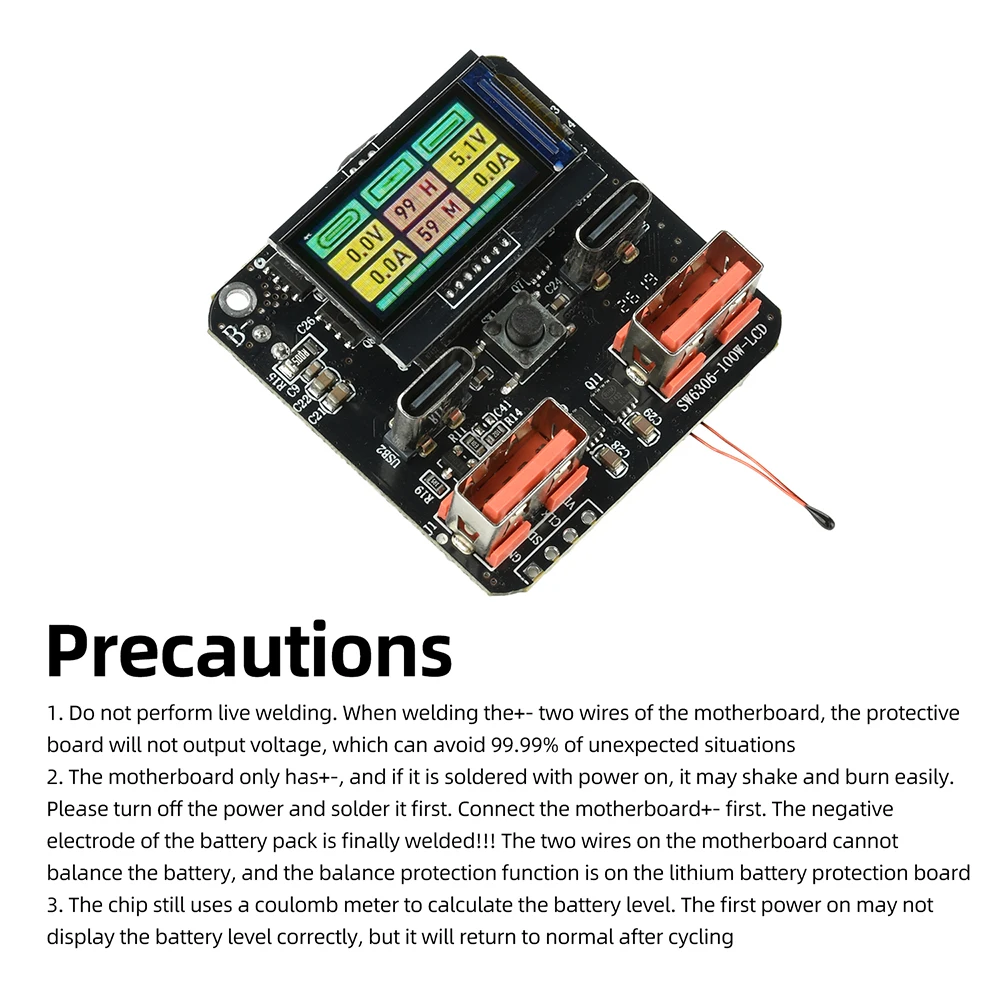

Vorsichtsmaßnahmen
1.Löten Sie nicht, während der Stromkreis eingeschaltet ist.Beim Löten der + und - Kabel auf der Hauptplatine gibt die Schutzplatine keine Spannung aus, wodurch 99,99 % potenzieller Unfälle verhindert werden.

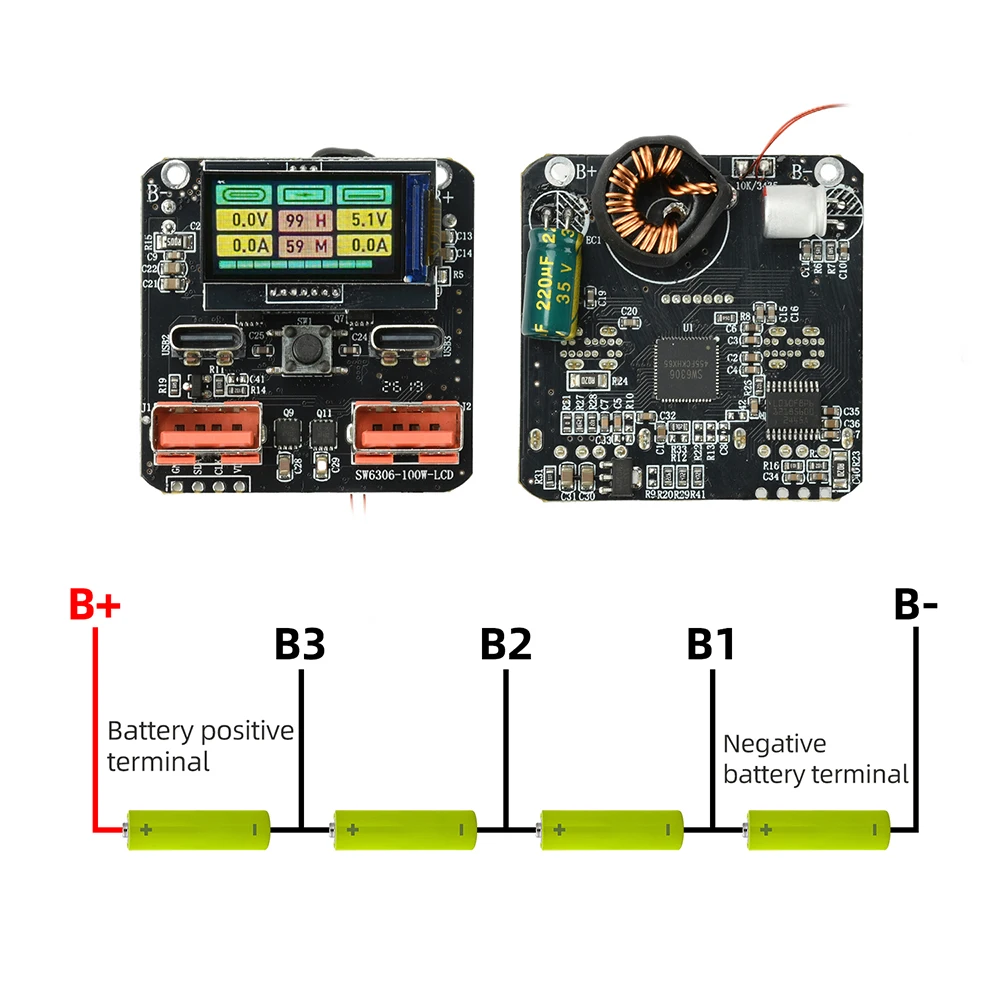

2.Die Hauptplatine hat nur + und - Kabel.Wenn man während des Betriebs mit Strom versorgtes Gerät lötet, kann es durch unbeholfene Bewegungen leicht zu einer Beschädigung der Schaltung kommen.Bitte trennen Sie die Stromversorgung, bevor Sie beginnen zu löten.Schließen Sie zuerst die + und - Kabel der Hauptplatine an.Löten Sie den Minuspol des Batteriepacks als Letzter.Die beiden Hauptkabel der Platine können die Batterie nicht ausbalancieren; die Ausgleichsschutzfunktion befindet sich auf der Lithium-Batterie-Schutzplatine.
3.Der Chip verwendet weiterhin einen Coulomb-Zähler, um den Batteriestand zu berechnen.Der Batteriestand wird beim ersten Einschalten möglicherweise nicht korrekt angezeigt; er wird nach einem Zyklus wieder normal sein.
