817 Optokoppler, 2/4/8-Kanal-Spannungs-Isolationsplatine, Spannungsregelungsadaptermodul, Treiber, optoelektronisches Isolationsmodul

Produktbeschreibung

Dieses Modul wird eingesetzt, wenn bei praktischen Anwendungen eine Isolationssteuerung und eine Spannungswandlung erforderlich sind.
Es kann eine Schnittstelle realisieren, die Spannungswerte von 3,6 bis 24 V mit 3,3 V oder 5 V steuert und sicherstellt, dass der zu steuernde Anschluss leitfähig wird, sobald der Steueranschluss aktiviert wird.
Es verfügt über eine hohe optoelektronische Isolation und eine ausgeprägte Störfestigkeit.Es kann Hochleistungstransistoren, MOSFETs und andere Bauelemente ansteuern, die eine hohe Spannung benötigen, und kann auch direkt 24-V-Relais mit geringem Strombedarf betreiben.
Wenn es sich um ein Impulssignal handelt, beachten Sie bitte, dass der Grenzwert von 817 unter 4 kHz liegt.Verwenden Sie dieses Modul nicht für Steuersignale mit einer Frequenz von über 4 kHz, da es dann nicht ordnungsgemäß funktionieren würde.
Modulparameter
1.Signalspannung am Anschluss: 3,6–24 V
2.Spannungsbereich der Ausgangsklemme: 3,6–30 V (der Ausgangsstrom hängt von den jeweiligen Bedingungen ab, liegt aber nicht über 10 mA).Die Gesamtleistung bleibt konstant, und Spannung und Strom sind umgekehrt proportional.
3.Mit der Jumper-Kappe lässt sich feststellen, ob der Ausgangsanschluss einen Ausgang mit hohem Spannungswert oder einen Ausgang mit abgesenktem Spannungswert liefert.
4.Die vier 817-Module auf der Platine sind alle unabhängig voneinander, was eine gleichzeitige Steuerung verschiedener Spannungen usw. ermöglicht.

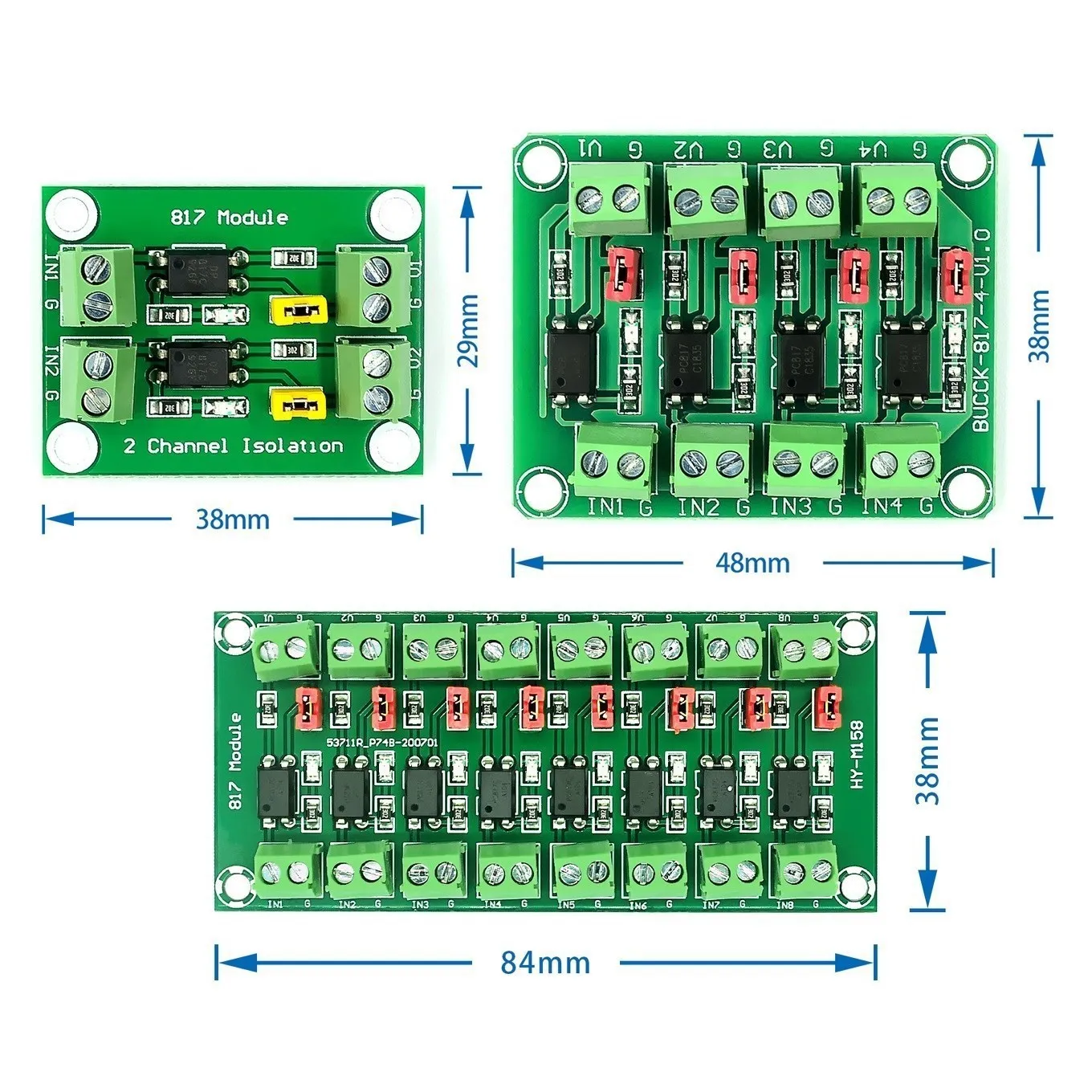

5: Platinenmaße: Länge: 48 mm; Breite: 38 mm; Lochabstand an der langen Seite: 42 mm; Lochabstand an der breiten Seite: 32 mm

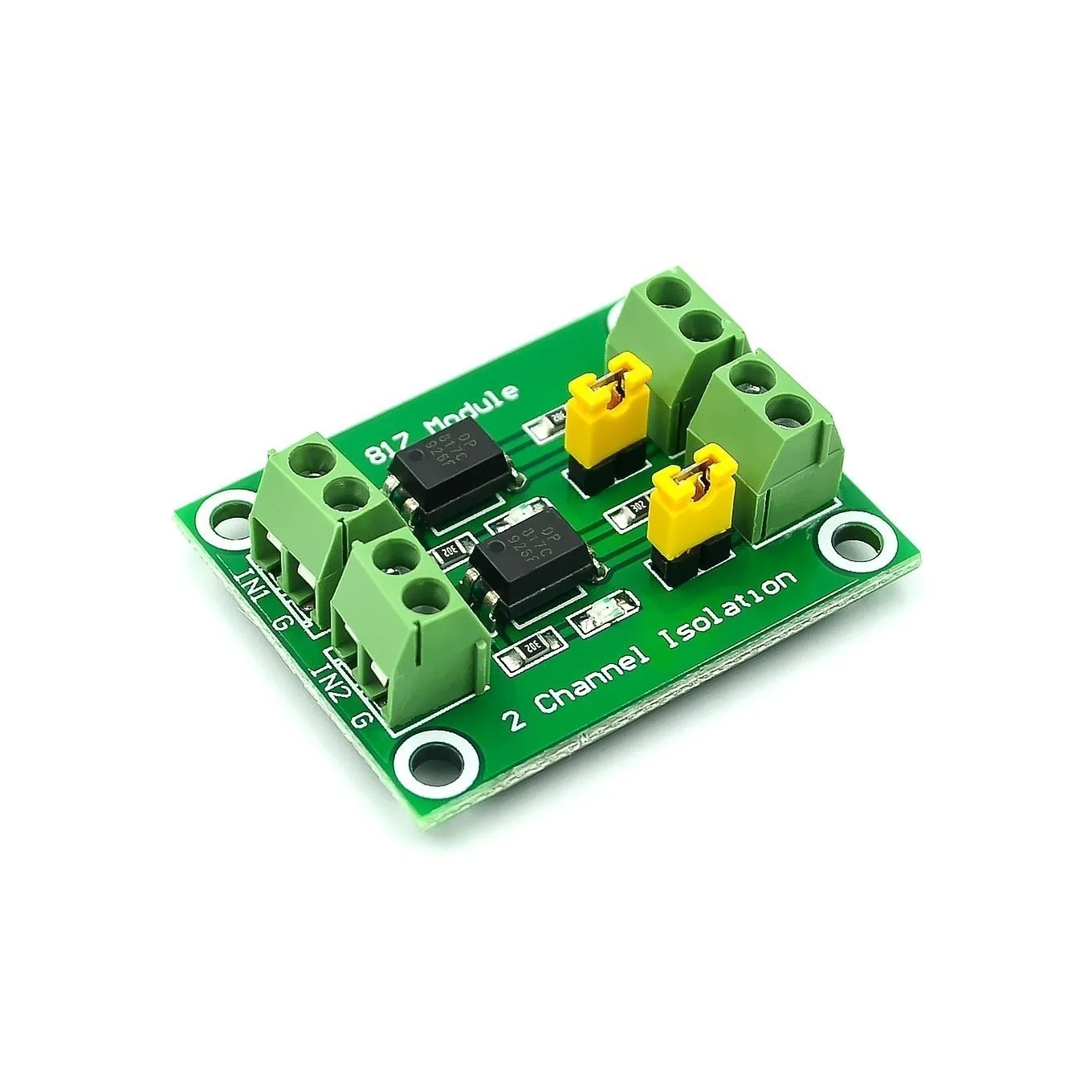

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
