Hochsensitives Luftfahrtband-Empfängermodul DIY-Kit DC 7,2-9,0V Frequenz 118-136MHz für Funksteuerungsanwendungen

Produktbeschreibung

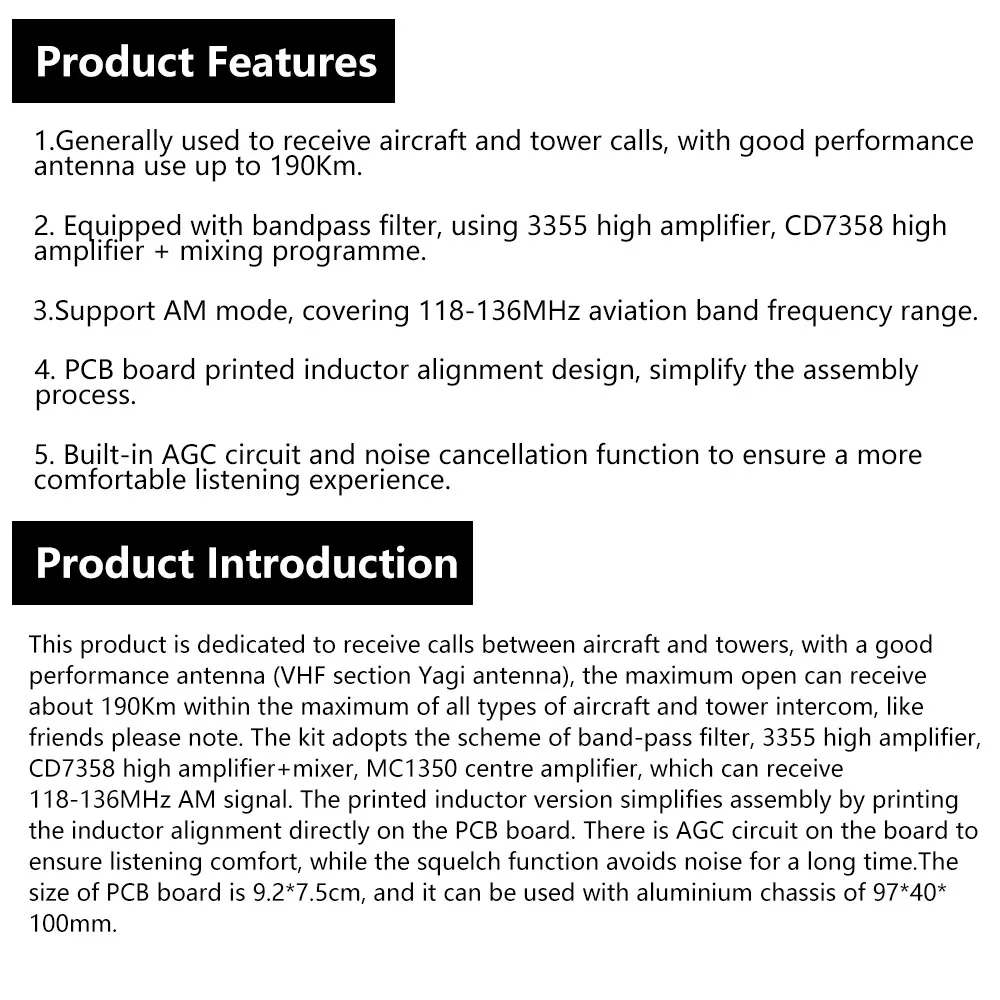

Merkmale
1.Es wird in der Regel zur Übertragung von Kommunikationsdaten zwischen Flugzeugen und Kontrolltürmen verwendet und kann in Verbindung mit Hochleistungsantennen eine maximale Reichweite von 190 km erreichen.
2.Ausgestattet mit einem Bandpassfilter, unter Verwendung eines 3355-Hochfrequenzverstärkers und eines CD7358-Hochfrequenzverstärkers mit Mischschaltung.
3.Unterstützt den AM-Modus und deckt den Frequenzbereich des Luftfahrtbandes von 118–136 MHz ab.
4.Das auf der Leiterplatte (PCB) angebrachte Induktordesign vereinfacht den Montageprozess.
5.Ein integrierter AGC-Schaltkreis und eine Stummschaltfunktion sorgen für ein angenehmeres Hörerlebnis.
Produkteinführung
Dieses Produkt wurde speziell für die Übertragung von Sprachsignalen zwischen Flugzeugen und Sendemasten entwickelt.Mit einer Hochleistungsantenne (VHF-Yagi-Antenne) kann das Gerät Anrufe zwischen verschiedenen Flugzeugtypen und Funktürmen in einer maximalen Reichweite von etwa 190 km in offenen Gebieten empfangen.Freunde, die es mögen, bitte aufmerksam sein.Das Set verwendet einen Bandpassfilter, einen 3355-Hochfrequenzverstärker, einen CD7358-Hochfrequenzverstärker mit Mischfunktion und ein MC1350-Mittelbereichsverstärkersystem, wodurch AM-Signale im Frequenzbereich von 118–136 MHz empfangen werden können.Die bedruckte Induktionsplatine ermöglicht die direkte Anbringung der Induktionsleitungen auf der Leiterplatte, was die Montage vereinfacht.Auf der Platine befindet sich eine AGC-Schaltung, die für ein angenehmes Hörerlebnis sorgt, während die Stummschaltfunktion verhindert, dass es zu lang anhaltenden Geräuschen kommt.Die Leiterplattengröße beträgt 9,2 x 7,5 cm und sie kann mit einem Aluminiumgehäuse der Maße 97 x 40 x 100 mm verwendet werden.

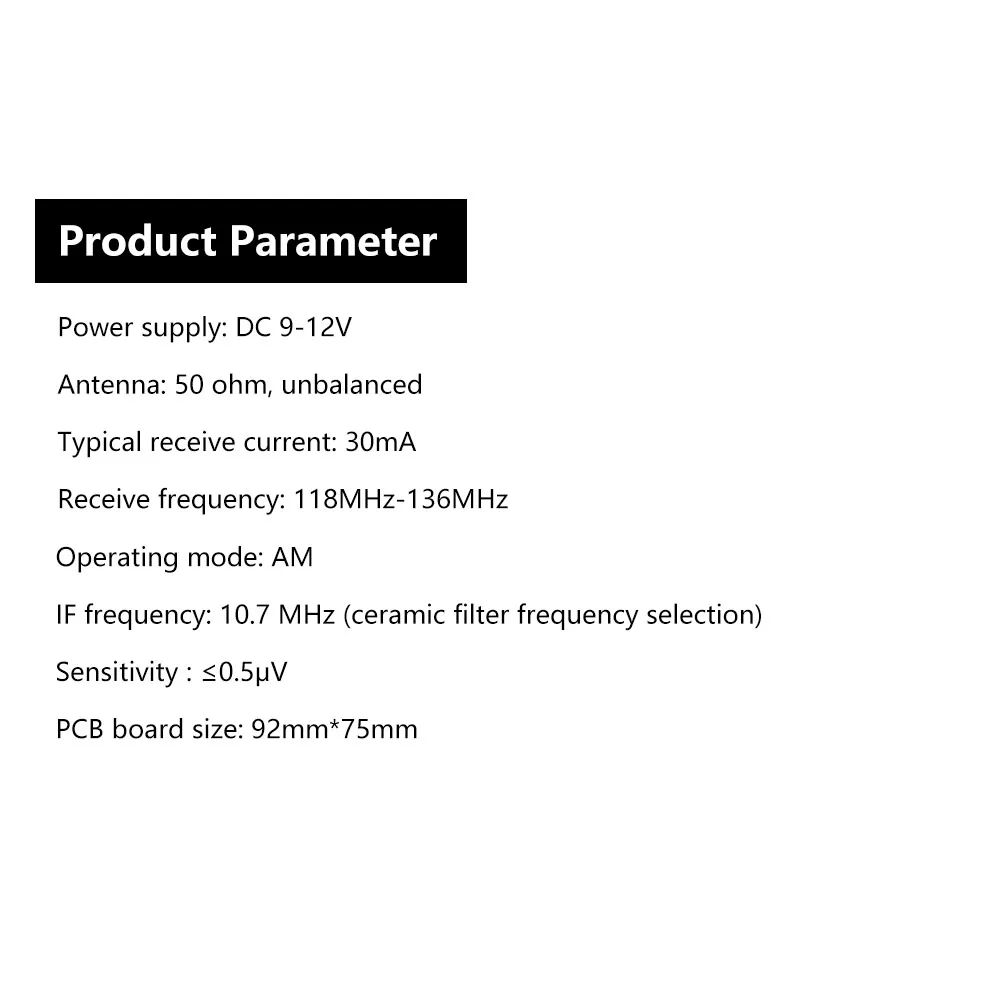

Parameter
Stromversorgung: DC 9-12V
Antenne: 50 Ohm, unsymmetrischer Typ
Typischer Empfangsstrom: 30 mA
Empfangsfrequenz: 118 MHz–136 MHz
Arbeitsmodus: AM
Mittelfrequenz: 10,7 MHz (Keramikfilter-Frequenzwahl)
Empfindlichkeit: ≤ 0,5 μV

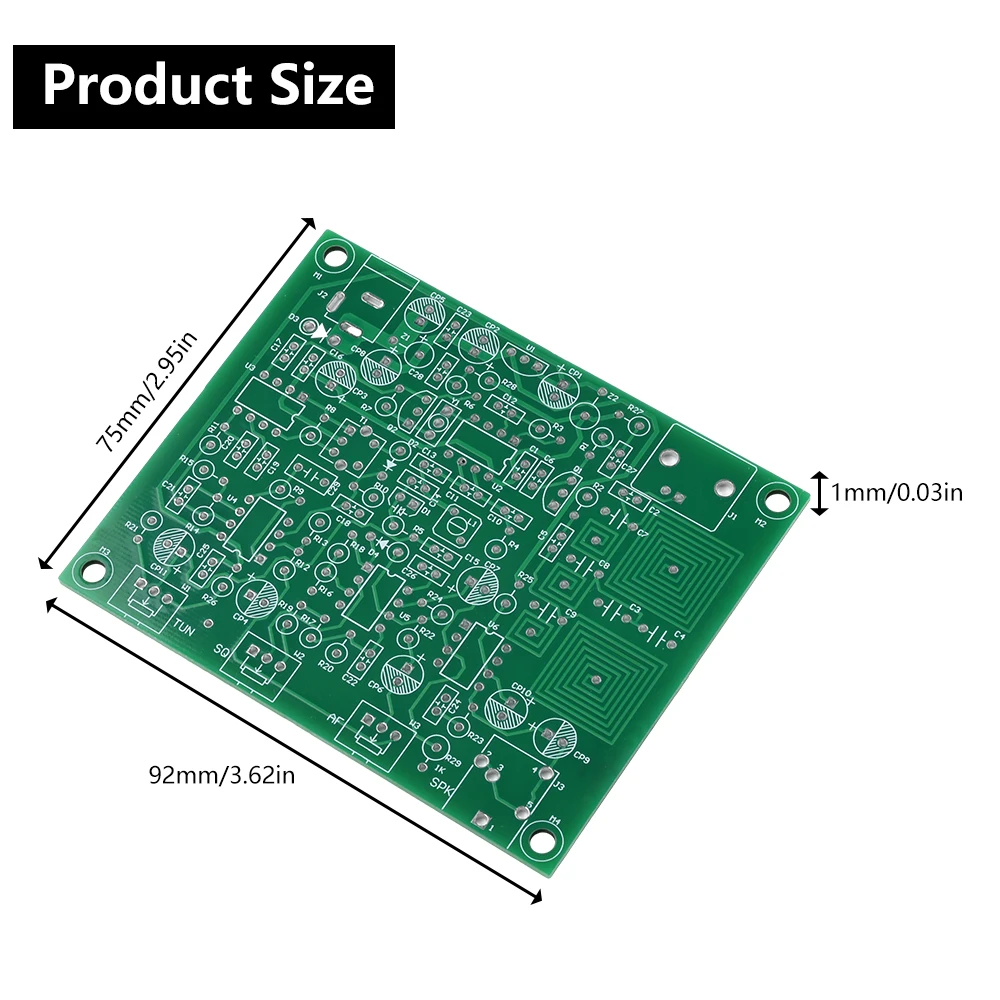

Größe der Leiterplatte: 92 mm * 75 mm

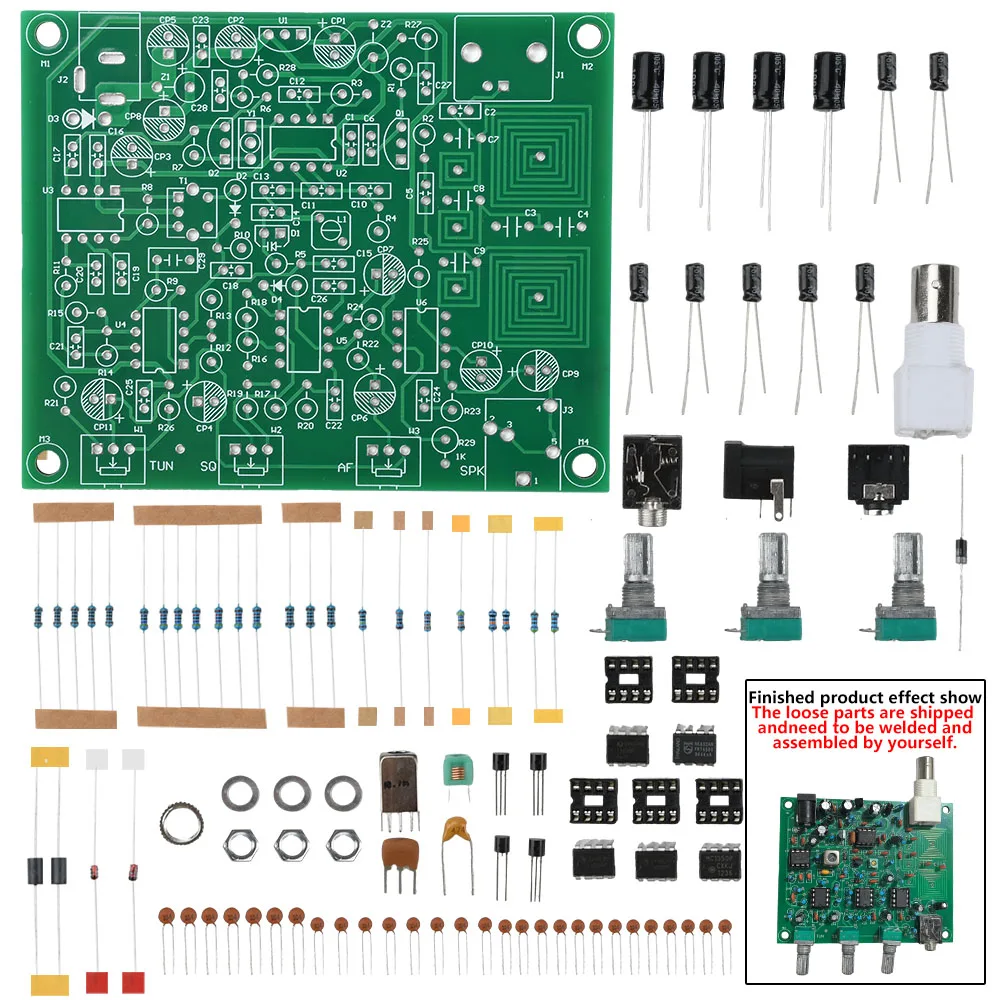

Lieferumfang
1X DIY-Kit für Flugfunkempfänger

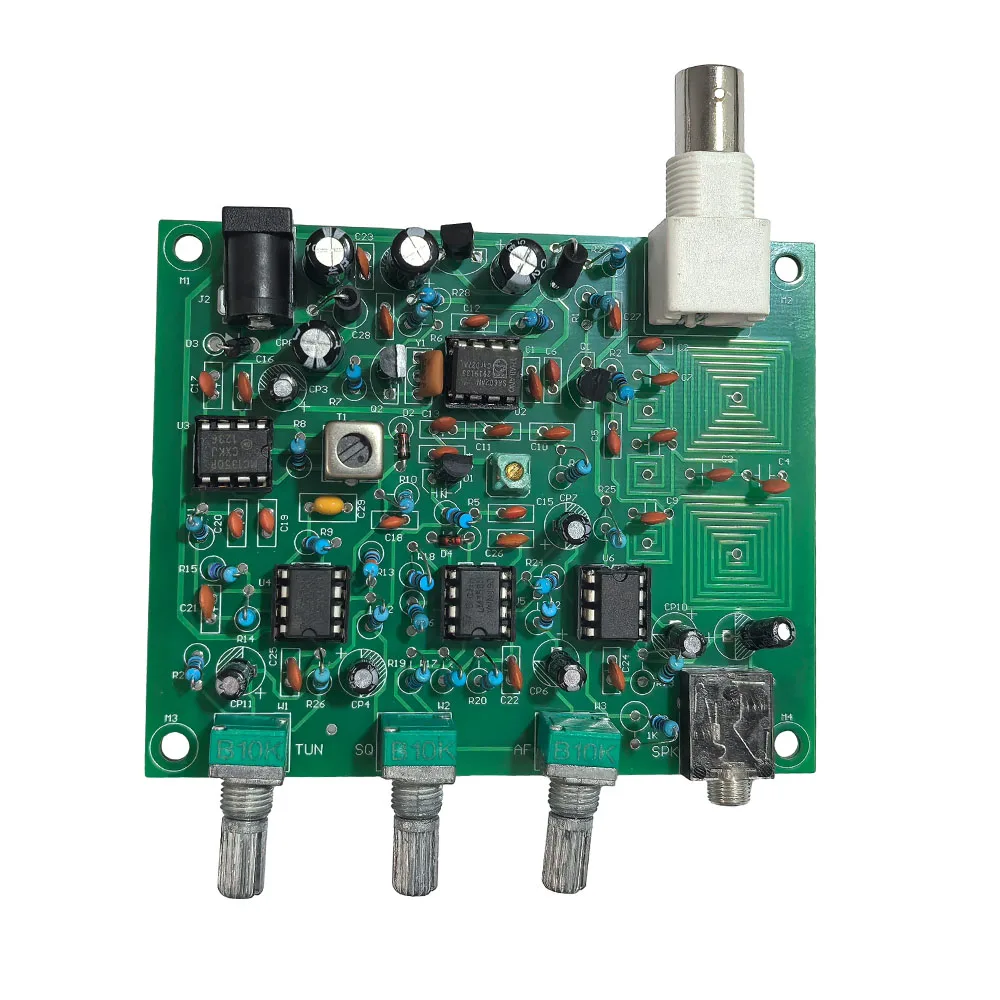

[Hinweis: Dieses Set ist nicht ordnungsgemäß gelötet und wird mit zerstreuten elektronischen Bauteilen geliefert.]Die abgebildeten fertigen Platten in unserem Shop dienen lediglich als Referenzbeispiel für den Kauf.

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

Standard

Verlustleistung

10℃ - +60℃

ist kundenspezifisch

Ja

Menge

1

Betriebstemperatur

0.01-0.05W

Anwendung

Computer

Paket

TQFP
