CS1238 24-Bit-ADC-Modul mit integriertem TL431-Referenzchip, Zweikanal-Wägesensor, 24-Bit

Produktbeschreibung

Ausgestattet mit einem externen Spannungsregler, der die externe Spannung des TL431-Chips (2,5 V) als Anregungsquelle für den externen Drucksensor verwendet, ist die Spannung stabiler.
Chip-Funktionsbeschreibung
CS1238 ist ein hochpräziser, energieeffizienter Analog-Digital-Wandler-Chip mit zwei differenziellen Eingangskanälen, integrierten Temperatursensoren und hochpräzisen Oszillatoren.
CS1238 bietet PGA-Optionen von 1, 2, 64 und 128, wobei 128 als Standard betrachtet wird
Die ADC-Datenübertragungsrate des CS1238 kann zwischen 10 Hz, 40 Hz, 640 Hz und 1,28 kHz gewählt werden; als Standardwert wird 10 Hz verwendet.
DRDY DOUT
Der MCU kann die 2-Draht-SPI-Schnittstelle SCLK verwenden.
Kommunizieren Sie mit CS1238 und rufen Sie es auf.
Reihenkonfiguration, wie z. B. Kanalauswahl, PGA-Auswahl, Ausgabegeräteauswahl usw.
1.1 Hauptfunktionale Merkmale des Chips
�� Integrierte Produktvibration
�� · Integrierter Temperatursensor
Abschaltfunktion
�� 2-Draht-SPI-Schnittstelle mit der höchsten Geschwindigkeit von 1,1 MHz
Funktionale Merkmale des ADC
24-stelliger Verlustfreier Code
PGA-Vergrößerungsoptionen: 1, 2, 64, 128
Integrierter 2-Kanal-24-Bit-Verlustfreier-Differenzeingang mit ENOB von 20,7 Bit (bei 5 V) und 20,2 Bit (bei 3,3 V) bei PGA=128
P-P-Signal: PGA=128, 10Hz: 150nV
INL weniger als 0,0015 %

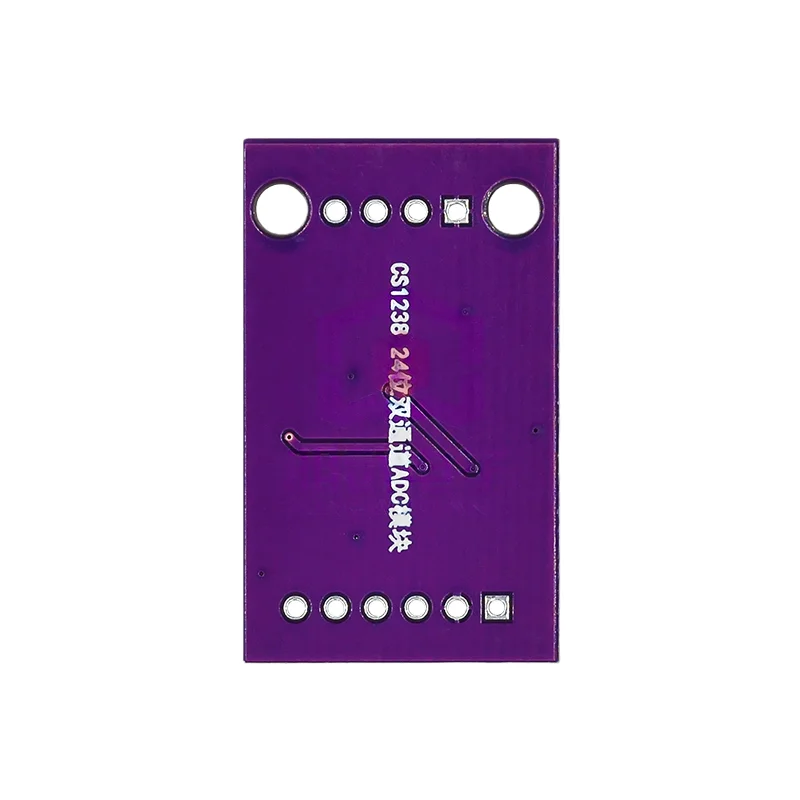

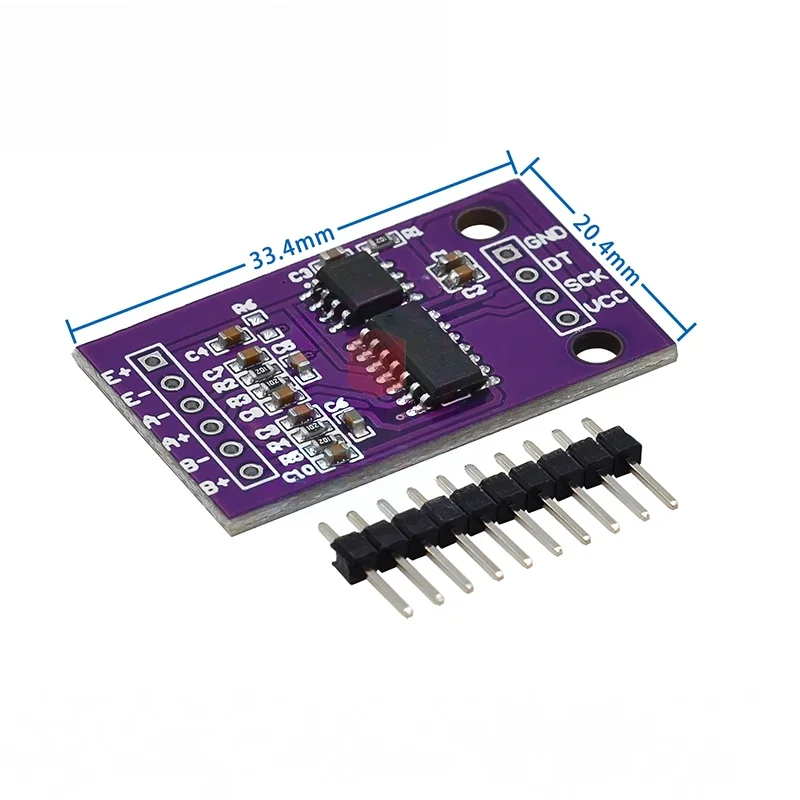

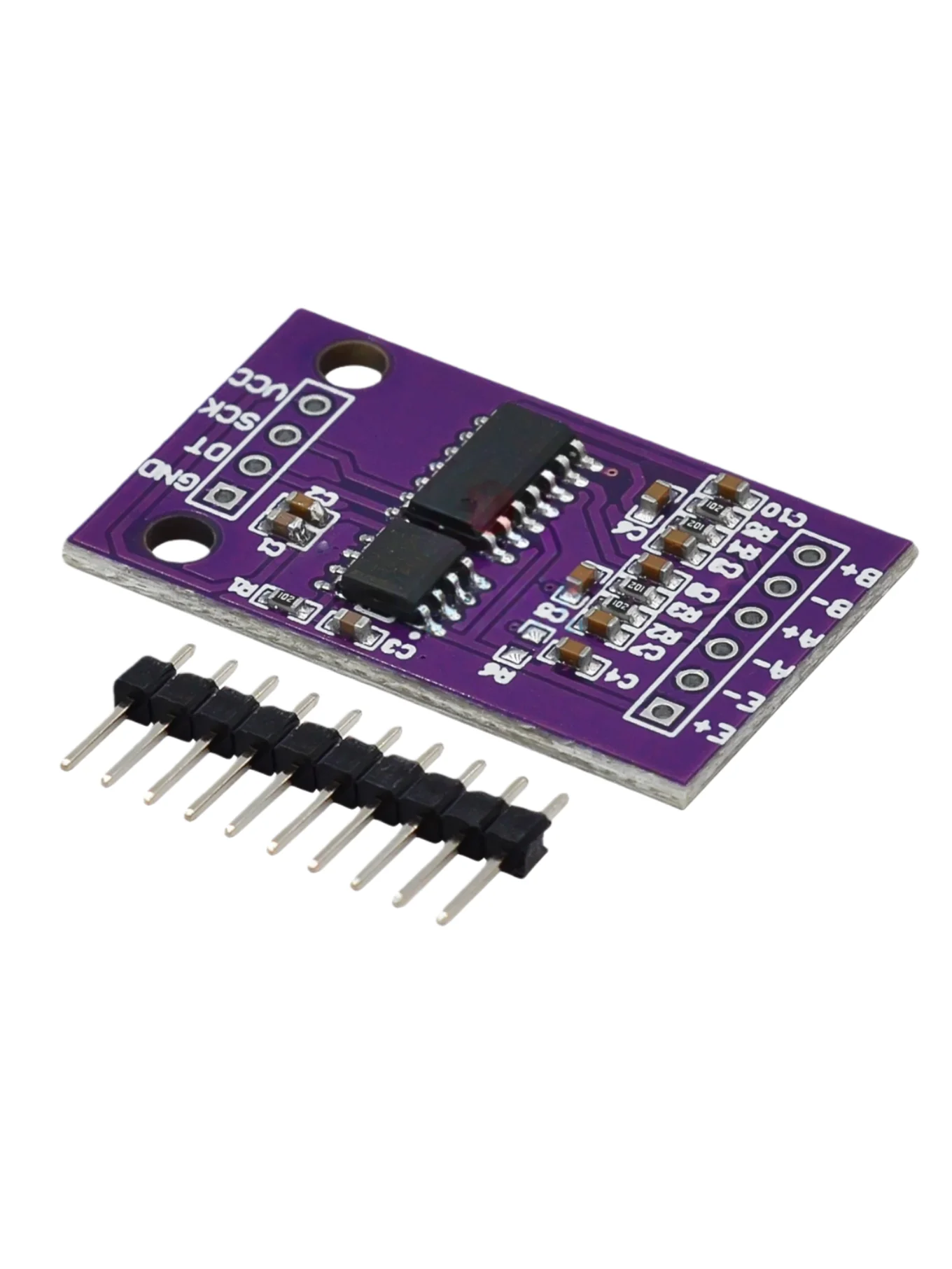

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
