IP2312 Polymer-Ternär-Lithium-Batterie-Schnelllade-Pad 3A 5V auf 4,2V 4,35V Typ C

Produktbeschreibung

Produktname: Schnellladewafer für 3A-Polymer-Lithium-Ionen-Akkus (Hinweis: Nicht geeignet für 3,2-V-Lithium-Eisenphosphat-Akkus)
Modell: AILAVI-0503V3
Hauptsteuerchip: IP2312
Eingangsspannung: 4,5~5,5V

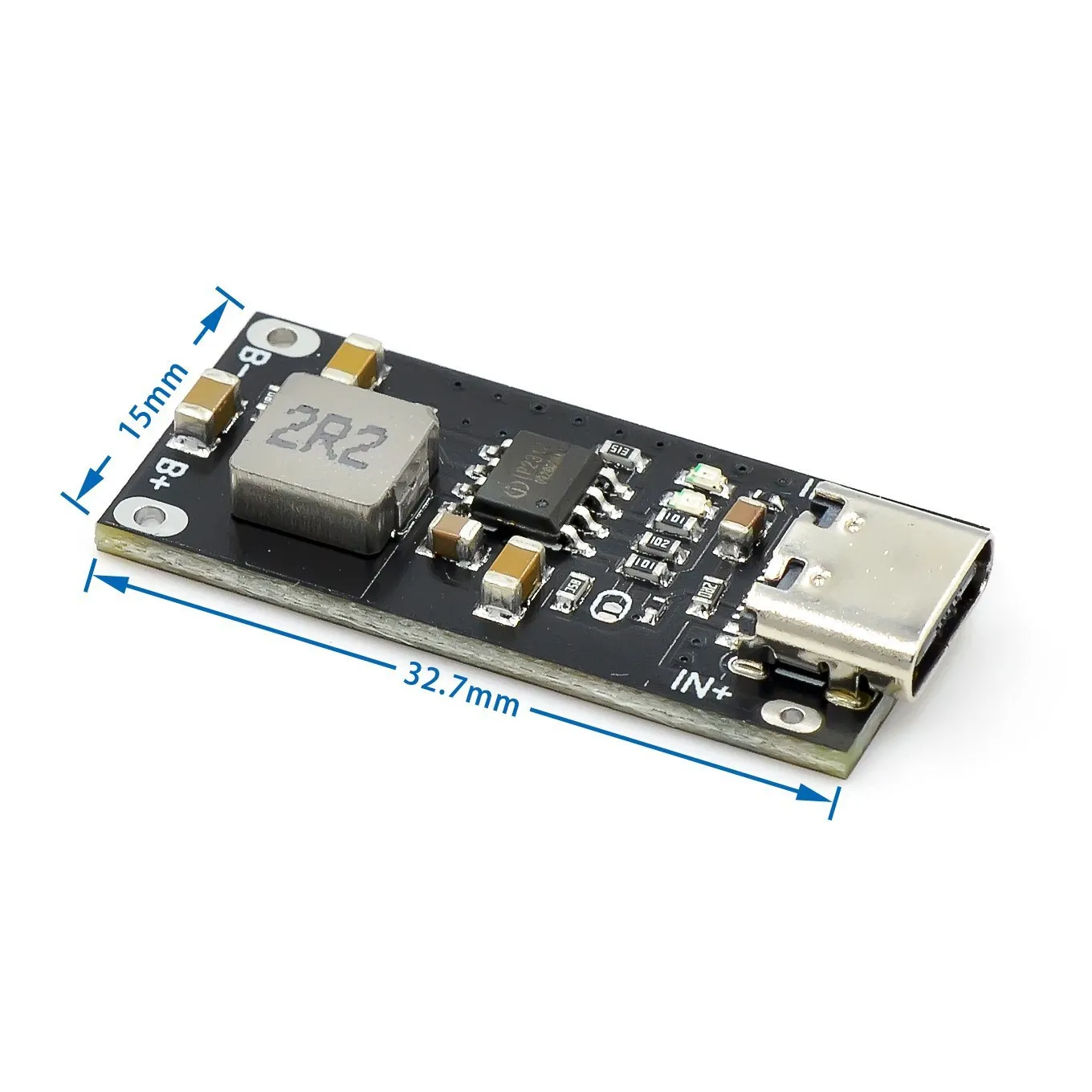

Ladespannung bei Abschaltung: 4,2 V/4,35 V (Ausgangsspannung in 2 Versionen erhältlich) Ladestrom: 3 A (Strom kann durch Ändern des Widerstands angepasst werden) Modulgröße: 32,75 x 15 x 5 mm, ohne die 1,5 mm Ausstülpung des Typ-C-Anschlusses
Anzeigelampen: Ja, rot für die Betriebsanzeige, blau für die Anzeige, dass der Akku vollständig geladen ist.(Dieses Produkt verfügt weder über eine Anzeige für den Batteriestand noch über eine Batterieschutzfunktion.)In unserem Geschäft werden auch Schutzplatinen für Lithiumbatterien und Anzeigetafeln für den Batteriestand verkauft.
Umwandlungseffizienz: 3A 93 %, 2A 94 %, 1A 95 % (Daten dienen nur als Referenz)
接详情图
IP2312 verwendet einen vollständigen CCICV-Lademodus.
Wenn die Batteriespannung unter 3 V fällt, wechselt das System in den Trickle-Ladebetrieb und leitet einen Ladestrom von 100 mA zur Aufladung der Batterie.Sobald die Batteriespannung 3 V überschreitet, wechselt das Gerät in den Modus des konstanten Ladestroms, wobei ein voreingestellter, konstanter Ladestrom verwendet wird, um die Batterie aufzuladen.Wenn die Batteriespannung 4,2 V nähert, und der Ladestrom unter 300 mA sinkt, wechselt das System in den Modus des konstanten Spannungsladens.In diesem Modus wird das Laden alle vier Minuten unterbrochen, und die Batteriespannung wird überprüft, um festzustellen, ob sie 4,15 V überschreitet.Wenn dies der Fall ist, wird das Laden unterbrochen; andernfalls wird es fortgesetzt, und der Vorgang wiederholt sich nach weiteren vier Minuten.
Wenn die Batteriespannung unter 4,1 V gemessen wird, beginnt das Gerät mit dem Laden der Batterie, sobald diese vollständig aufgeladen ist.
Aktuelle Regulierungsanweisungen
Die Standardeinstellung ist 3A. Entfernen Sie den Widerstand und ersetzen Sie ihn durch einen 135k-Widerstand, der eine Strombelastbarkeit von 1 A aufweist.

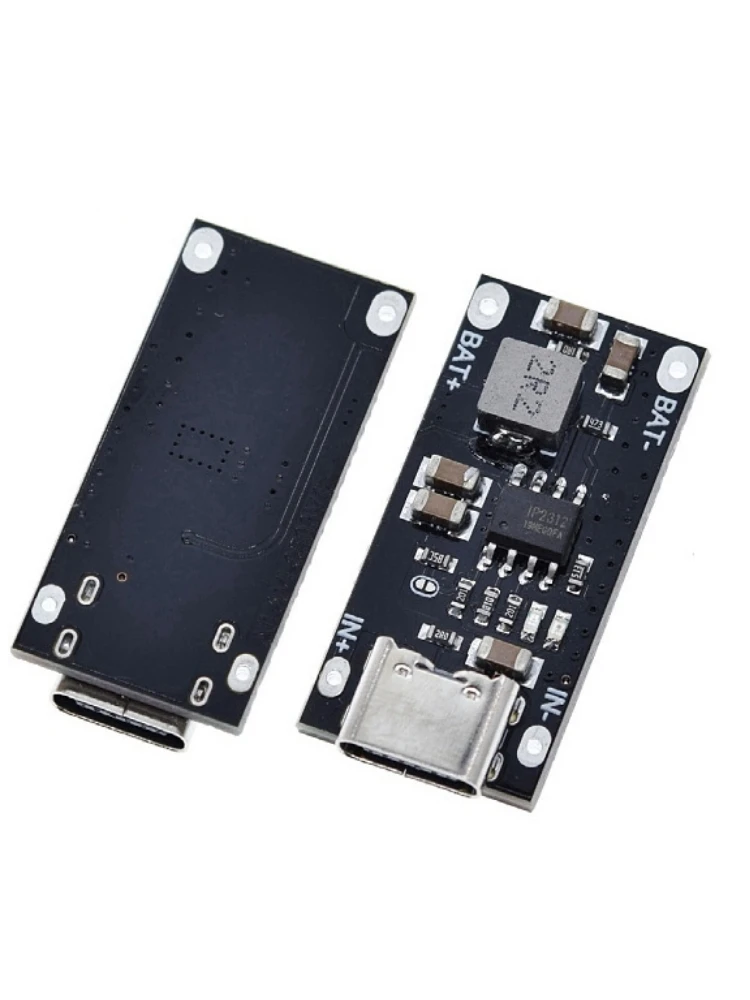

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
