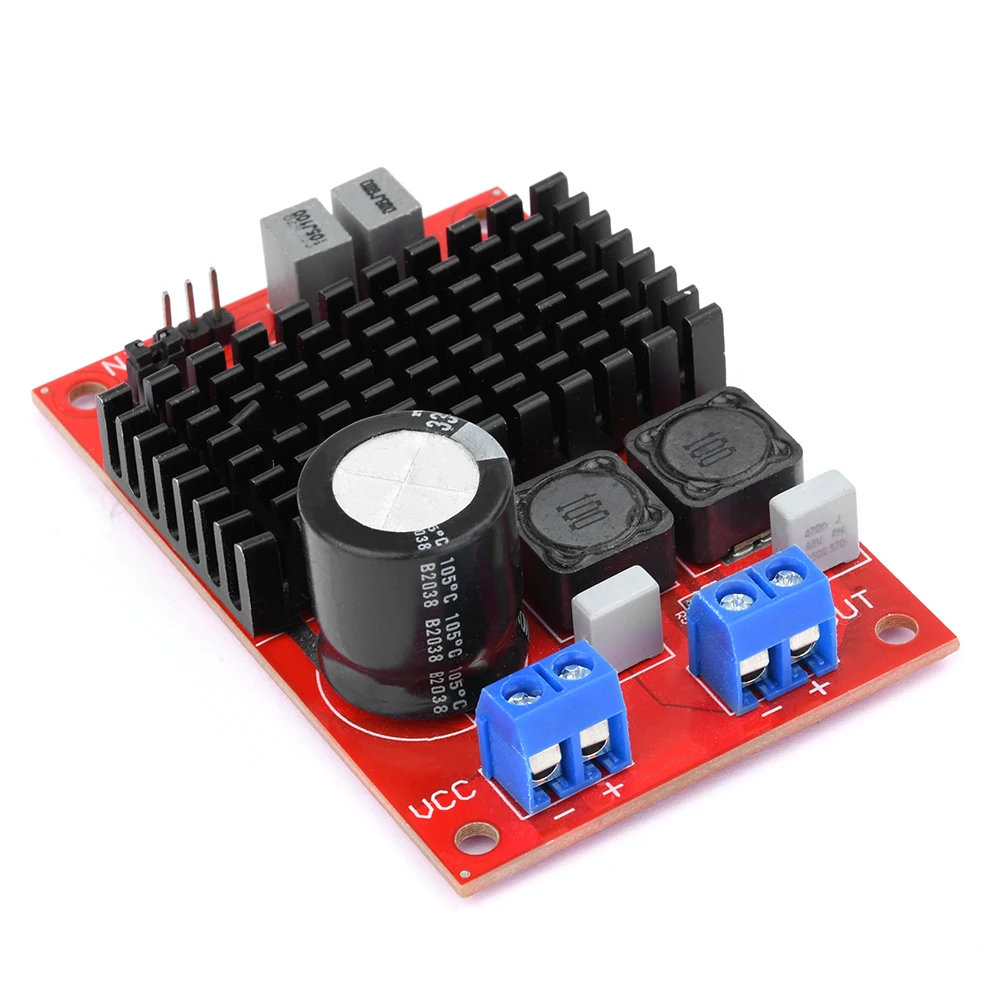

DC5V-24V CS8673 Digitale Leistungsverstärkerplatine Audio-Platine BTL 80W Mono-Leistungsverstärkerplatine für Zuhause

Produktbeschreibung

Merkmale
1.Durch die Verwendung eines brandneuen, originalen CS8673-Hochleistungs-Digitalverstärkerchips wird eine stabile Leistung gewährleistet.
2.Kompaktes Design, BTL-Ausgang, hohe Leistung von 80 W.
3.2 Eingangsoptionen verfügbar: Single-Ended-Eingang oder symmetrischer (differenzieller) Eingang.
4.Die Platine ist mit Kühlrippen ausgestattet, und der Chip mit Kühlrippen arbeitet dadurch stabiler.
5.Durch eine sinnvolle Schaltungsplanung und ein optimales Leiterplattenlayout findet es breite Anwendung in Bereichen wie Soundsystemen, Heimkinos und Drohnen.
Parameter
Betriebsspannung: DC 5V-24V
Ausgangsleistung: 80W

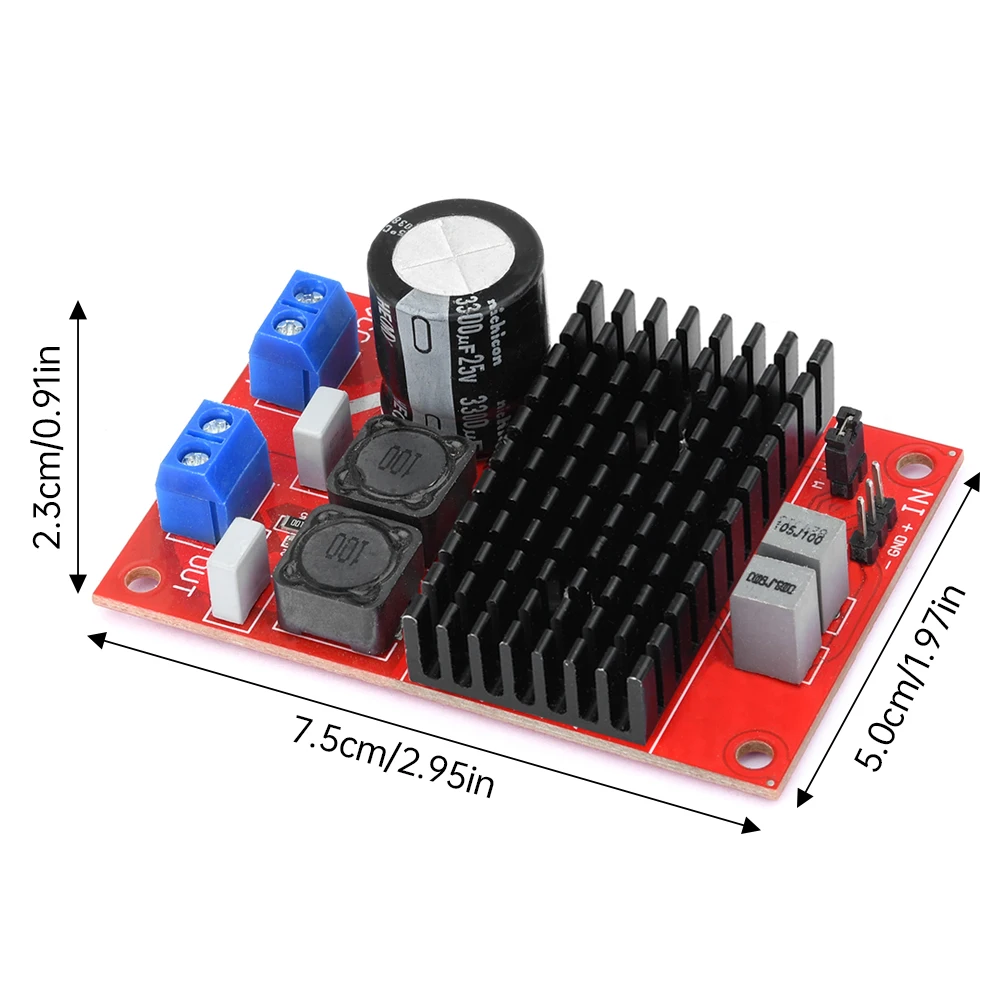

Platinengröße: 75 mm * 50 mm
Gesamthöhe der Platte: ca. 25 mm.
Anweisungen zur Lautstärkeregelung

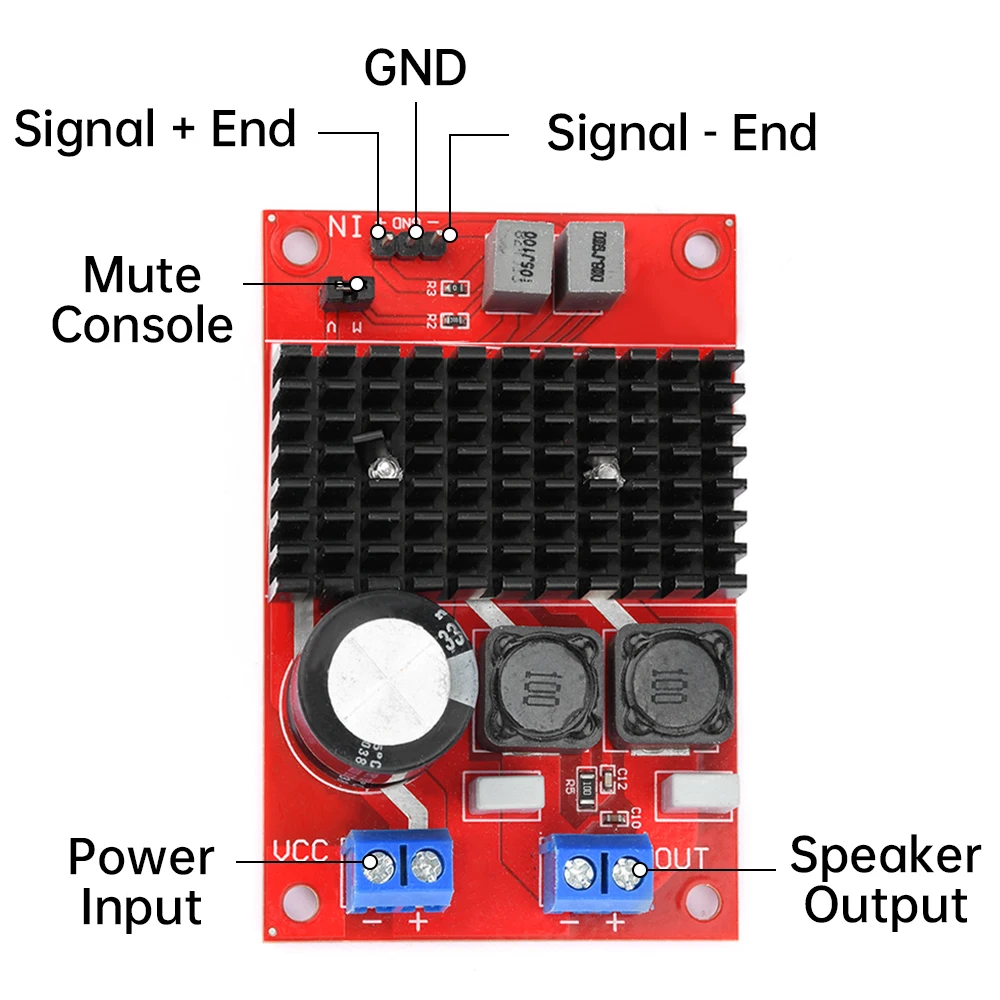

M ist der stumme Steueranschluss, der bei niedrigen Pegeln stumm ist und bei hohen Pegeln arbeitet (die Steuerspannung kann zwischen 3 V und 24 V liegen).Es ist mit einer Kurzschlusssicherung ausgestattet, die beim Versand als funktionsfähig vorausgesetzt wird.Wenn eine stumme Steuerung erforderlich ist, entfernen Sie die Kurzschlussschutzkappe und schließen Sie sie für die externe Steuerung an.
Es gibt zwei Signal-Eingabemethoden, die je nach Bedarf ausgewählt werden können

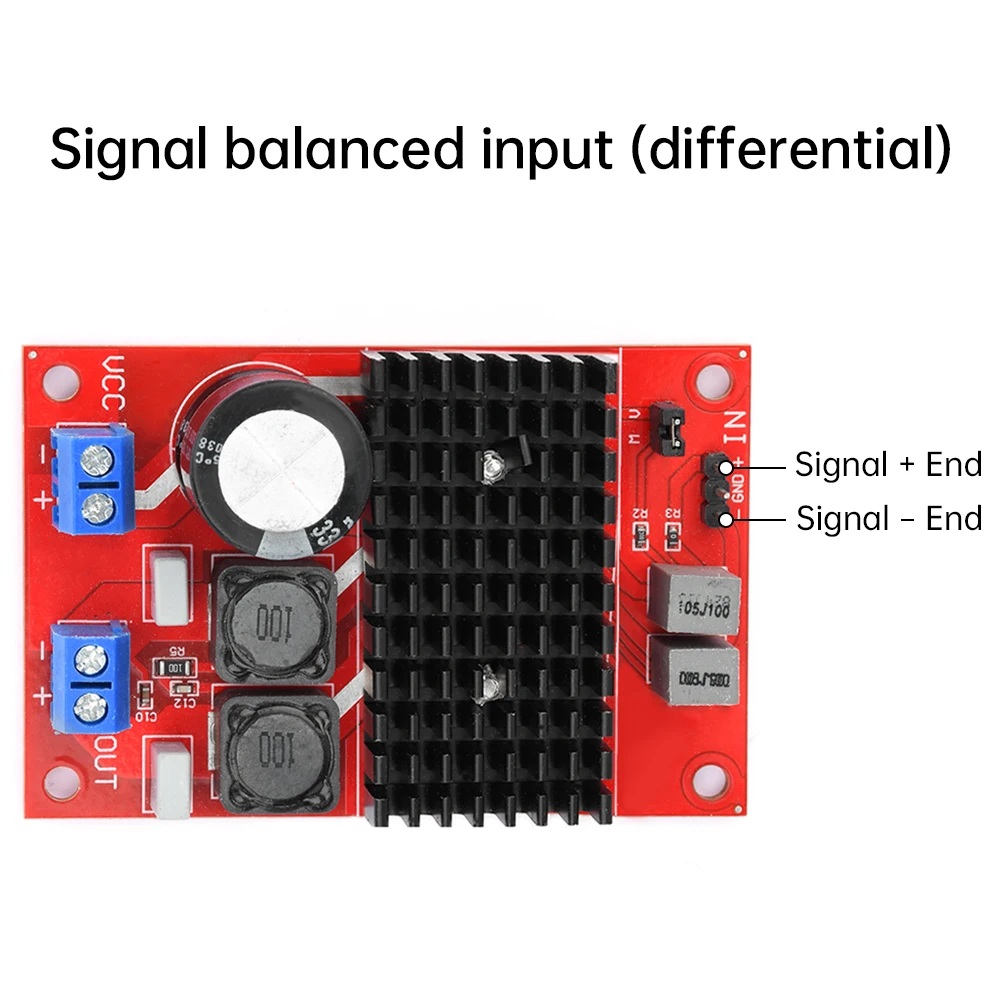

1: Signaleingang mit symmetrischer Ausgangsspannung (differenziell): Signal+, Signal

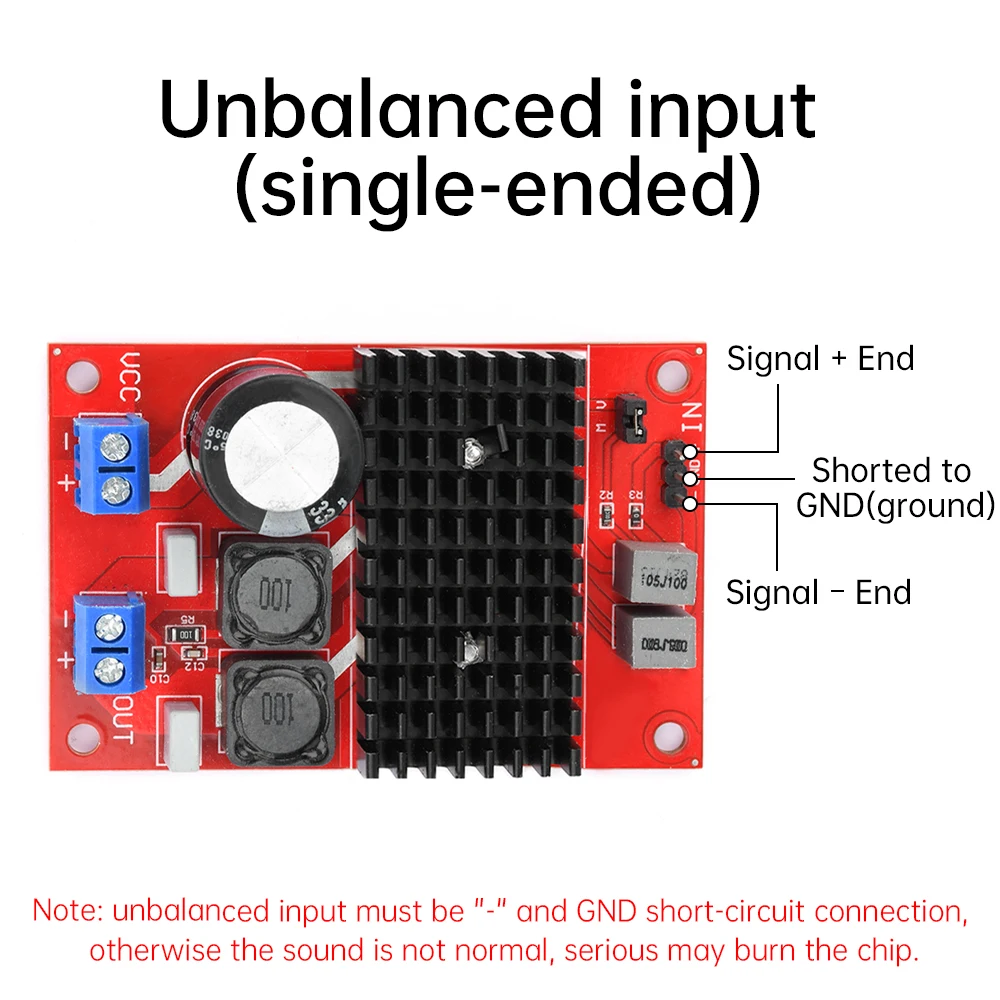

2: Ungleichgewichtiger Eingang (einseitig): Kurzschließen Sie das Minuspol (–) mit Masse (GND) und führen Sie das Signal vom Pluspol (+) ein.
Achtung: Bei Verwendung eines unsymmetrischen Eingangssignals ist es unbedingt erforderlich, die Verbindung zwischen „-“ und GND zu kurzschließen, da es sonst zu ungewöhnlichen Geräuschen kommen kann und der Chip in schweren Fällen beschädigt werden kann.
Das Paket enthält
1X Verstärkerplatine

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Material

PVC

Zertifizierung

CE

Modellnummer

Amplifier Board

Working voltage

DC 5V-24V

Output power

80W

Board size

75mm * 50mm

Overall height of the board

about 25mm
