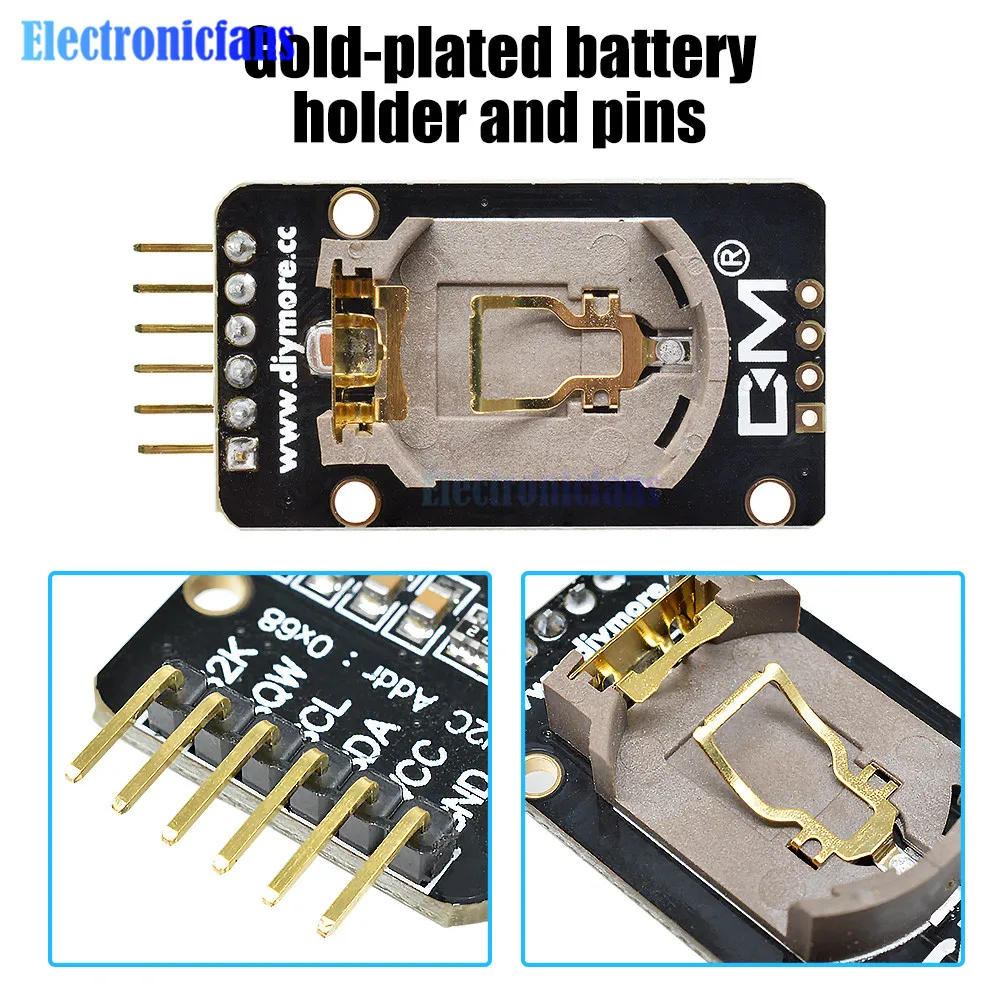

1-5 Stück DS3231 AT24C32 IIC Präzisions-Echtzeituhr (RTC) Speichermodul Miniaturgröße für Arduino SN DS3231SN AT24C32

8,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 13–23 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

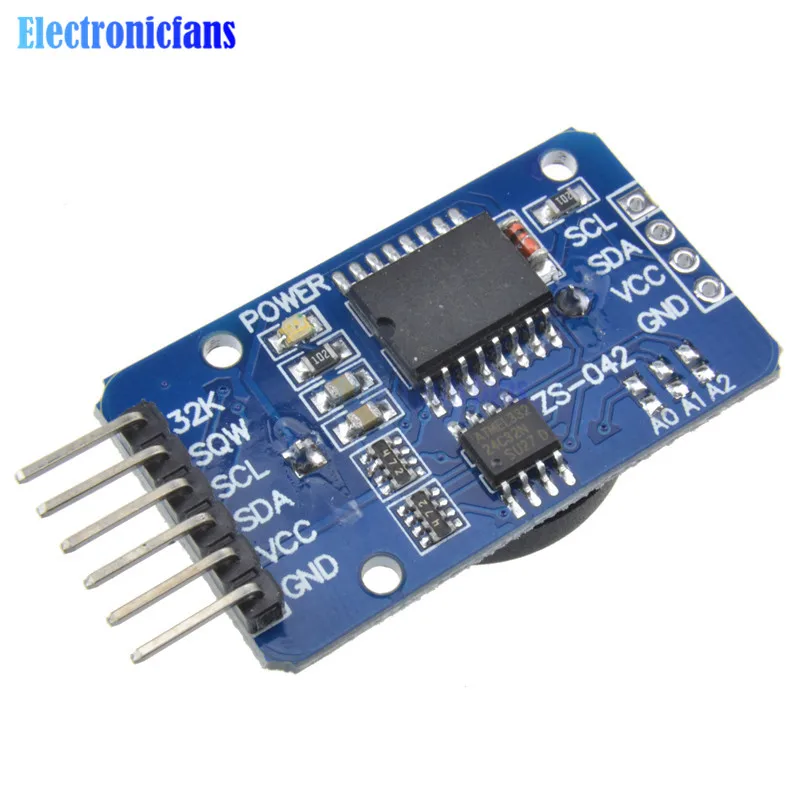

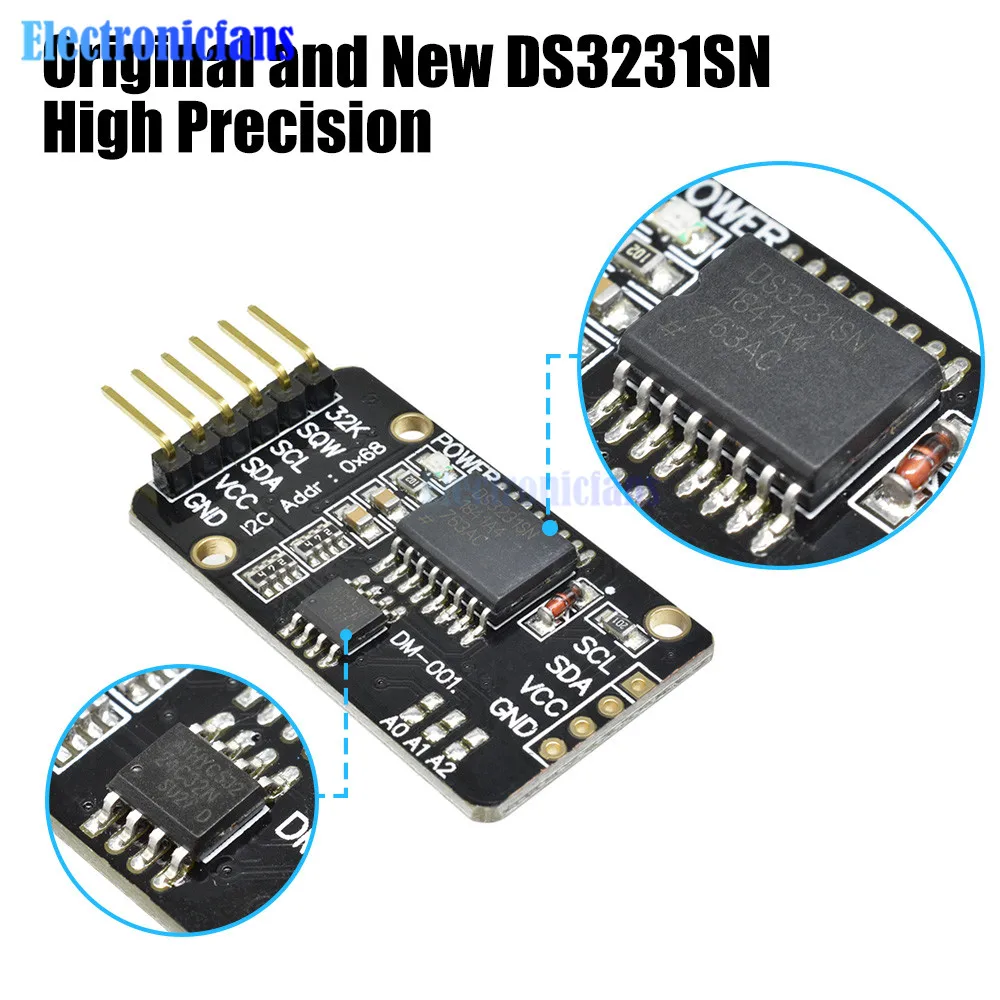

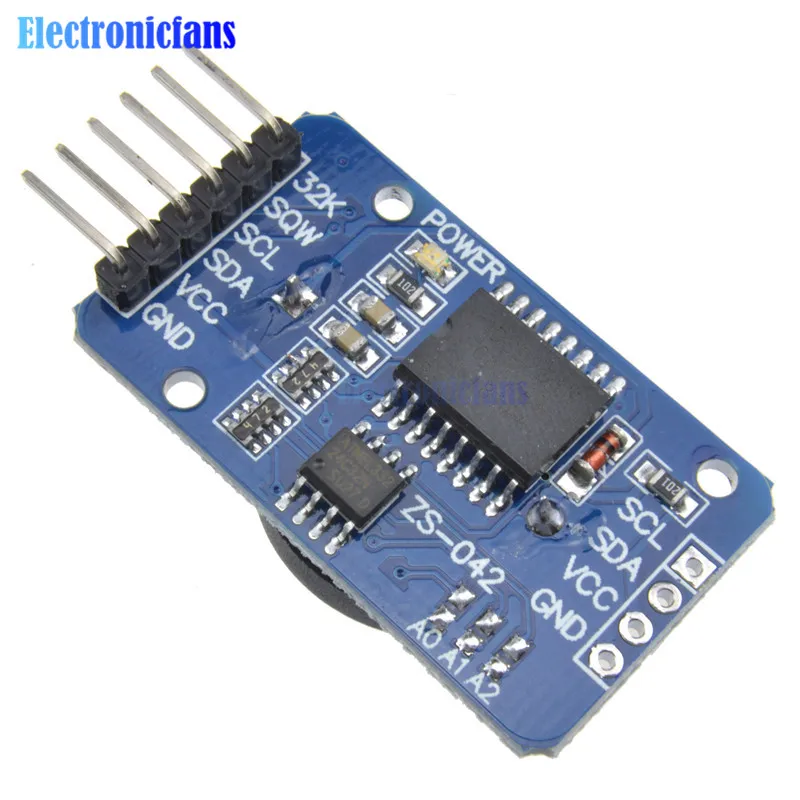

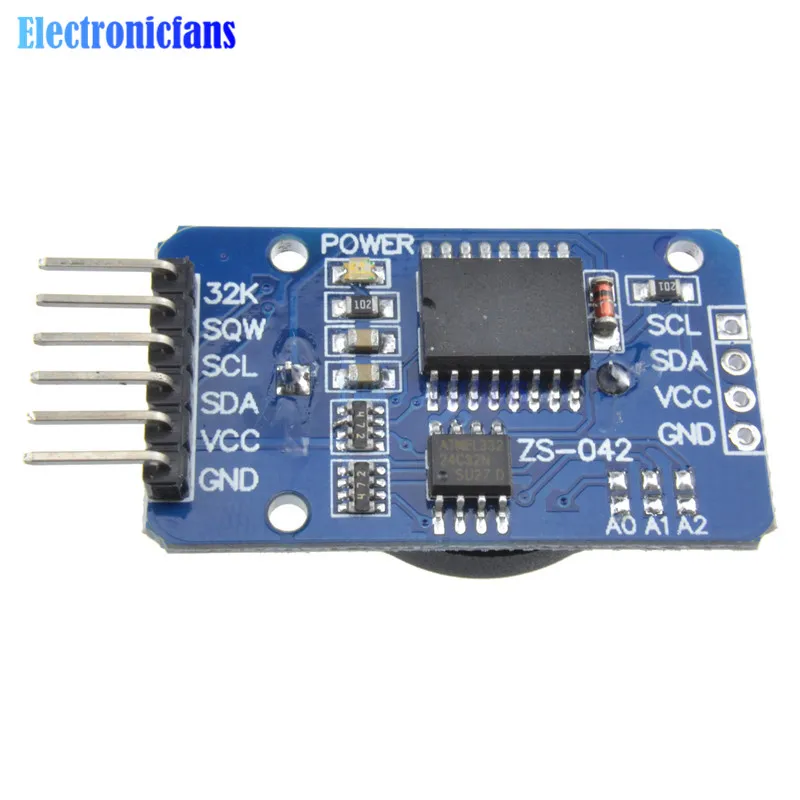

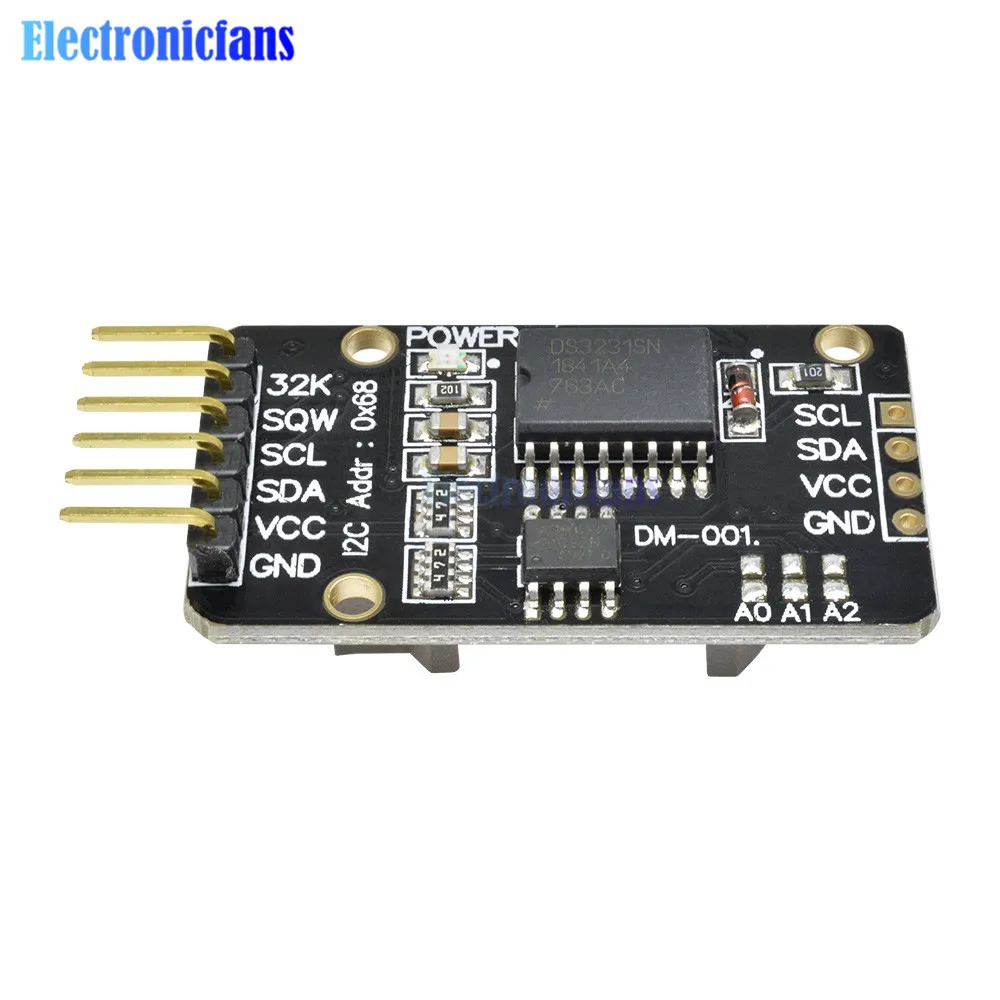

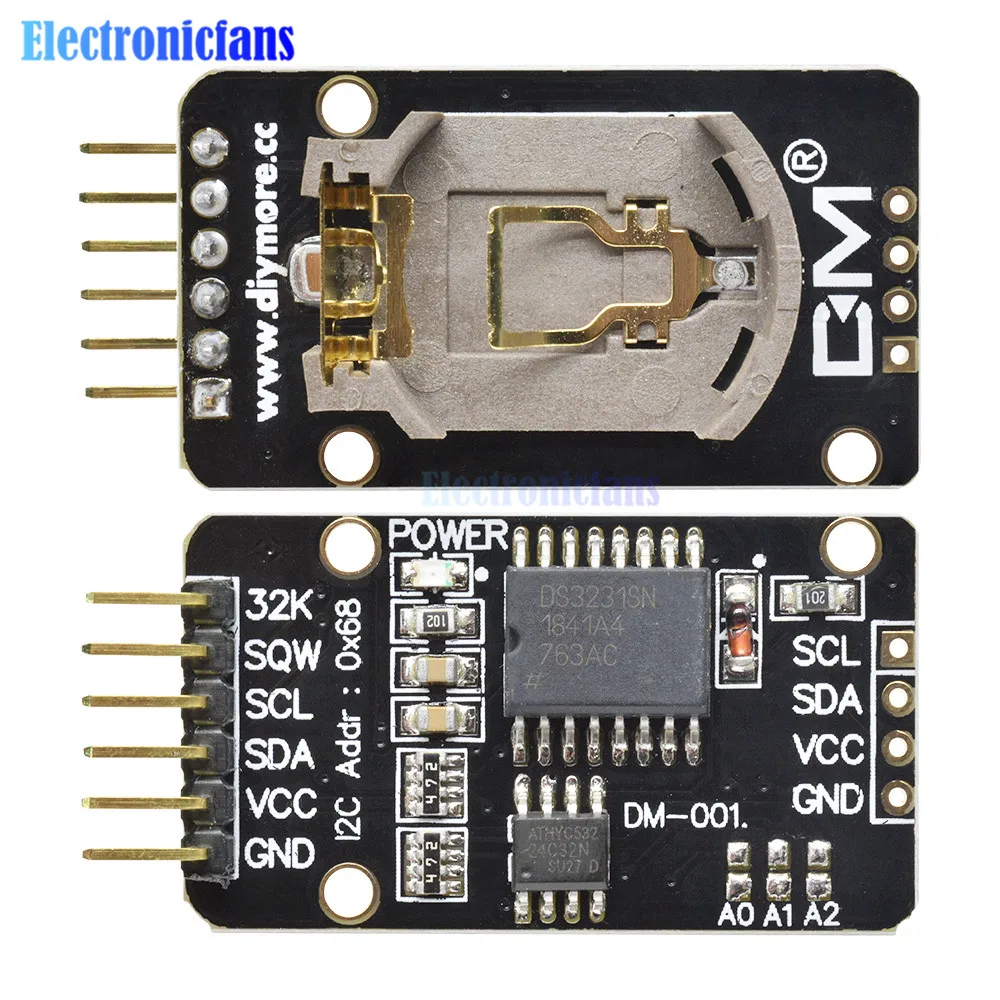

1PCS DS3231 AT24C32 IIC Präzisions-RTC Echtzeituhr Speichermodul DS3231SN AT24C32 Mini Echtzeit-Speichermodul für Arduino
Der DS3231 ist ein kostengünstiger, äußerst präziser I2C-Echtzeit-Taktgeber (RTC) mit einem integrierten, temperaturkompensierten Quarzoszillator (TCXO) und einem Quarz.Das Gerät verfügt über einen Batterieanschluss, wodurch die Hauptstromversorgung unterbrochen werden kann, und gewährleistet eine präzise Zeitmessung.Ein integrierter Oszillator verbessert die Langzeitgenauigkeit des Geräts und reduziert die Anzahl der Komponenten in der Produktionslinie.Der DS3231 ist in verschiedenen Temperaturbereichen für den kommerziellen und industriellen Einsatz erhältlich und wird in einem 16-poligen SO-Gehäuse mit einer Größe von 300 mil angeboten.
Der RTC speichert Informationen zu Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr.Wenn der Monat weniger als 31 Tage hat, wird das Enddatum automatisch angepasst, einschließlich der Berücksichtigung von Schaltjahren.Die Uhr arbeitet entweder im 24-Stunden-Format oder im 12-Stunden-Format mit der Anzeige von Band/AM/PM.Bietet zwei konfigurierbare Wecker und einen Kalender, der auf eine Rechteckwellenausgabe eingestellt werden kann.Adresse und Daten werden seriell über einen bidirektionalen I2C-Bus übertragen.
Ein präzises, temperaturkompensiertes Spannungsreferenz- und Vergleichsschaltkreis überwacht den Zustand von VCC, um Stromausfälle zu erkennen, einen Reset-Ausgang zu liefern und gegebenenfalls automatisch auf die Notstromversorgung umzuschalten.Zusätzlich wird der /RST-Pin überwacht, um manuell ein μP-Reset zu generieren.
Zusätzlich zum Zeitgewinn und der hohen Genauigkeit bietet der DS3231 auch weitere Funktionen, die das System um zusätzliche Funktionen und eine Vielzahl von Optionen erweitern.Das Gerät verfügt über einen hochpräzisen digitalen Temperatursensor, auf den über die I2C-Schnittstelle zugegriffen werden kann (und zwar gleichzeitig).Die Genauigkeit dieses Temperatursensors beträgt ± 3.° C. Die integrierte Stromversorgungssteuerung kann die Haupt- und Notstromversorgung (d. h. die Batterie mit niedriger Spannung) automatisch erkennen und verwalten, um den Wechsel zwischen den Stromquellen zu ermöglichen.Bei einem Hauptstromausfall kann das Gerät weiterhin präzise Zeit- und Temperaturangaben liefern, wobei die Leistung nicht beeinträchtigt wird.Wenn die Hauptstromversorgung wiederhergestellt ist oder der Spannungswert wieder innerhalb des zulässigen Bereichs liegt, kann die integrierte Reset-Funktion verwendet werden, um den Mikroprozessor des Systems neu zu starten.
Modulparameter
1 Größe: 38 mm (Länge) * 22 mm (B) * 14 mm (Höhe)
2 Gewicht: 8g
3 Betriebsspannung: 3,3 - 5,5 V
4-Takt-Uhr-Chip: hochpräziser Uhr-Chip DS3231
5 Uhrgenauigkeit: 0-40° Messbereich, Genauigkeit 2 ppm, der Fehler betrug etwa 1 Minute
6 Kalenderwecker mit zwei
7 programmierbare Rechteckwellenausgänge
8 Echtzeituhr-Generator für Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr mit Zeitmessung und Gültigkeit bis zum Jahr 2100, einschließlich Schaltjahrkorrektur
9-Chip-Temperatursensor mit einer Genauigkeit von ± 3°
10 Speicherchips: AT24C32 (Speicherkapazität 32K)
11. IIC-Busschnittstelle, maximale Übertragungsgeschwindigkeit von 400 kHz (Betriebsspannung 5 V).
12 kann mit anderen IIC-Geräten in Kaskadenverbindung verwendet werden, die Adressen des 24C32 können über A0/A1/A2 geändert werden, die Standardadresse ist 0x57.

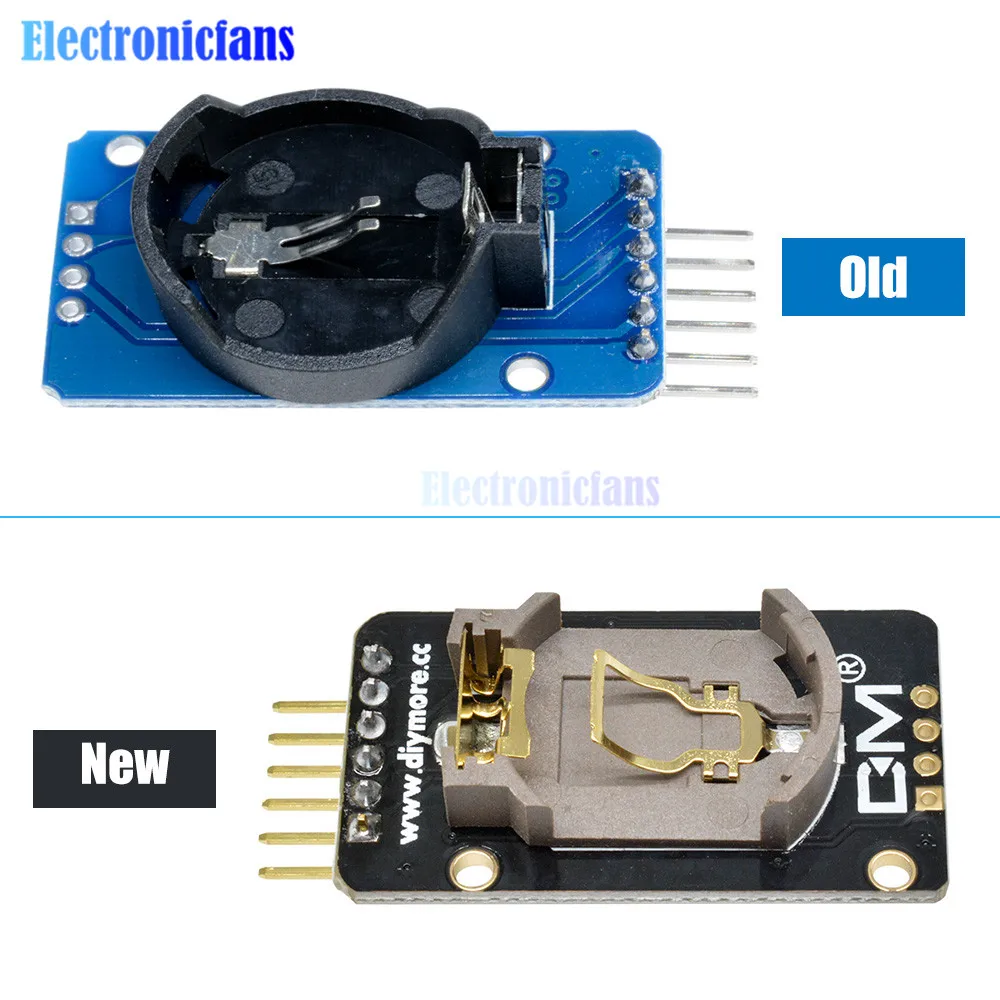

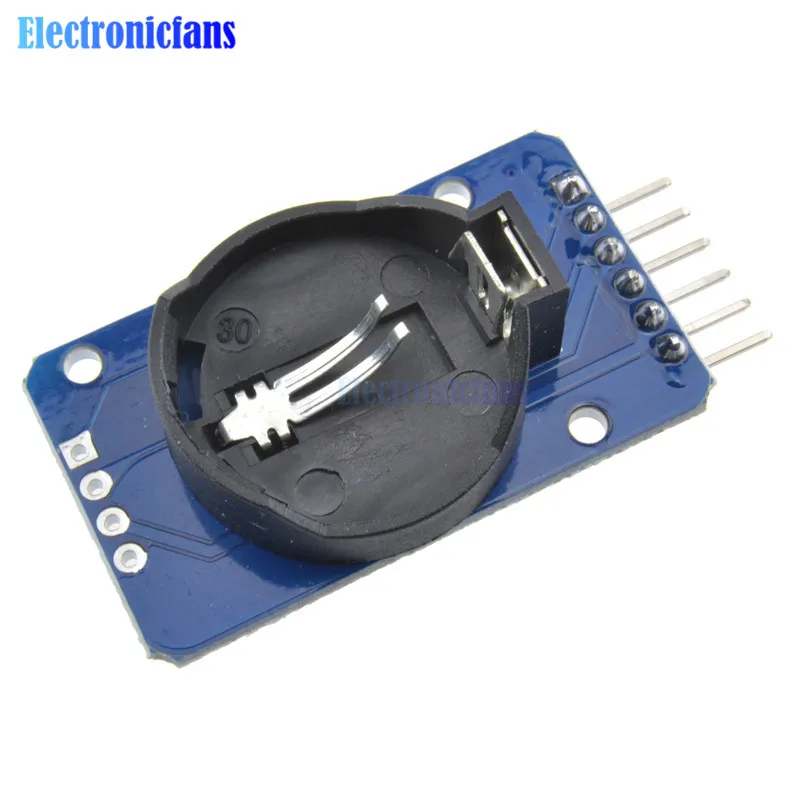

13 mit wiederaufladbarem Akku LIR2032, um sicherzustellen, dass die Uhr nach einem Stromausfall weiterhin normal läuft.
14 Verpackung: einzelne antistatische Verpackung
