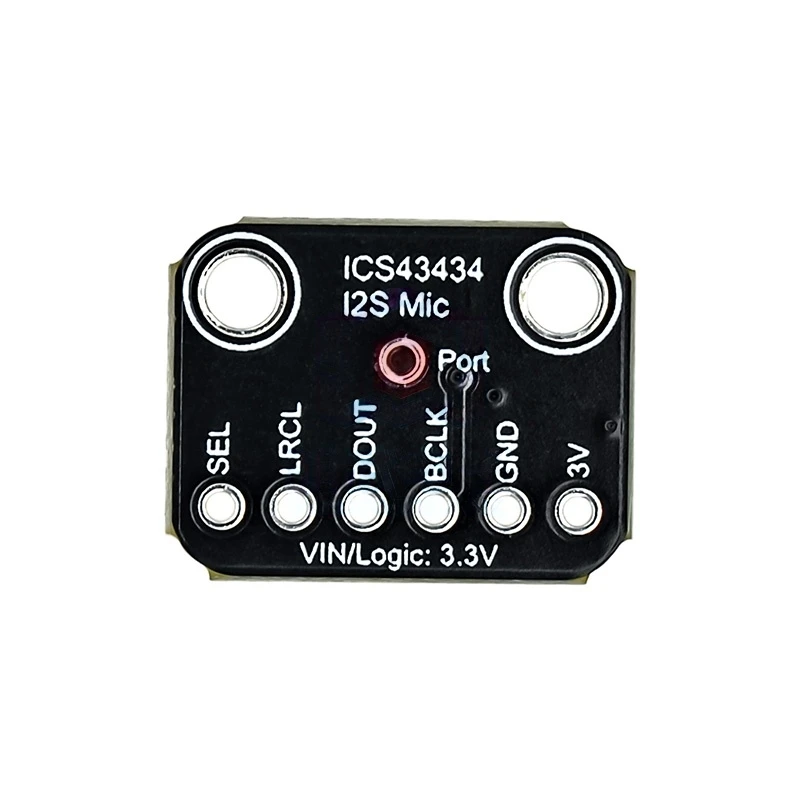

ICS-43434 I2S MEMS-Mikrofonmodul Breakout Kostengünstiger Tiefpassfilter

Produktbeschreibung

Beschreibung (Hinweis: "Beschreibung„“ ist ein chinesischer Begriff, und „Description“ ist sein englischer Gegenpart.Im Englischen wird das Wort „description“ jedoch eher als Substantiv und nicht als Verb verwendet.Wenn Sie eine Verbalform suchen, könnten Sie stattdessen „beschreiben“ verwenden.
Hören Sie diese gute Nachricht – wir haben jetzt eine superkleine Breakthrough-Platine, den ICS43434 I2MEMS-Mikrofon.Genau wie „klassische“ Element-Mikrofone können MEMS-Mikrofone Schall erfassen und in eine Spannung umwandeln, aber sie sind kleiner und dünner.Dieses Mikrofon verfügt nicht einmal über eine analoge Komponente; es ist rein digital.I2S ist ein kleines, kostengünstiges MEMS-Mikrofon mit einem Frequenzbereich von etwa 50 Hz bis 15 kHz, das sich für alle Arten von allgemeinen Audioaufnahmen und -erfassungen eignet.Der Chip verfügt über einen integrierten Tiefpassfilter, der Frequenzen über 24 kHz abschneidet.
Für viele Mikrocontroller ist die Integration eines Audioeingangs einfach, und zwar durch die Verwendung einer unserer analogen Mikrofon-Eingangsadapter.Wenn Sie jedoch auf größere und leistungsstärkere Mikrocontroller und Mini-Computer umsteigen, stellen Sie möglicherweise fest, dass nicht immer analoge Eingänge vorhanden sind, oder Sie möchten möglicherweise die Einflussnahme von Störungen aus analogen Mikrofonsystemen vermeiden.Sobald Sie über 8-Bit-Mikrocontroller hinausgehen, werden Sie oft feststellen, dass I2S digitale Audiodaten von Peripheriegeräten empfangen kann!Hier kommt das I2S-Mikrofonmodul mit dem TDK ICS43434 ins Spiel.
Anstelle von analogen Ausgängen gibt es drei digitale Anschlüsse: Takt, Daten und Takt für die Wahl der linken bzw. rechten Kanalposition (Word Select).Wenn der „I2S-Controller“ mit einem Mikrocontroller oder Computer verbunden ist, steuert er die Taktfrequenz und die Auswahlsignale für die Datenwörter mit hohen Frequenzen und liest Daten vom Mikrofon aus.Es ist keine analoge Umwandlung erforderlich!
Das Mikrofon ist ein einzelnes, kompaktes Bauteil.Sie können den Kanal links oder rechts auswählen, indem Sie den Auswahlpin mit der Stromversorgung oder der Masse verbinden.Wenn Sie Stereo-Sound benötigen, nehmen Sie zwei Mikrofone!Sie können sie als Stereoanlage einrichten, indem Sie die Takt-, WS- und Datenleitungen gemeinsam nutzen, wobei Sie jedoch dafür sorgen, dass bei einem Gerät die Masse und bei dem anderen das Signal ausgewählt ist. Dadurch können Sie eine hohe Spannung an eine hohe Spannung weiterleiten.Es sind keine Firmware- oder Treiberkonfigurationen erforderlich, und Sie erhalten sofort einen 24-Bit-Ausgang.
Dieses I2S-MEMS-Mikrofon hat eine Ausführung mit Bodenöffnung, daher achten Sie bitte darauf, dass die Öffnungen in der Unterseite in die Richtung des gewünschten Schallquellen gerichtet sind.Es handelt sich lediglich um ein Gerät mit einer maximalen Betriebsspannung von 1,6–3,6 V, daher ist es nicht für 5-V-Logik geeignet (und in jedem Fall ist es unwahrscheinlich, dass Sie ein I2S-Gerät mit 5-V-Logik verwenden).Viele Mikrocontroller-Boards für Anfänger verfügen nicht über eine I2S-Schnittstelle. Daher sollten Sie vor dem Versuch, diese zu integrieren, sicherstellen, dass sie tatsächlich unterstützt wird!Dieses Mikrofon eignet sich am besten für die Verwendung mit Cortex-M-Chips wie SAMD21 oder SAMD51, ESP32, RP2040 oder RP2350 oder mit einem RASPBERRY PI (z. B.).Raspberry Pi).
Parameter (oder „Parameter“)
Empfindlichkeit: 26 dB FS ± 1 dB
Signal-Rausch-Verhältnis im Hochleistungsmodus: 65 dBA
Signal-Rausch-Verhältnis im Energiesparmodus: 64 dBA
Stromverbrauch im Hochleistungsmodus: 490 μA
Aktueller Stromverbrauch im Energiesparmodus: 230 μA
Überlastpunkt des Mikrofons (AOP): 120 dB SPL
Abtastfrequenz im Hochleistungsmodus: 23~51,6 kHz
Abtastfrequenz im Energiesparmodus: 6,25~18,75 kHz

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
