MCP4728 Quad-DAC-Ausgang mit EEPROM-Modul, kompatibel mit STEMMA QT Qwiic

Produktbeschreibung

Der MCP4728 verfügt über vier 12-Bit-Digital-Analog-Wandler (DAC) in einem kompakten Gehäuse und erfüllt so alle Ihre Anforderungen an die Spannungseinstellung.Darüber hinaus verfügt es über die Möglichkeit, DAC-Einstellungen in seinem internen EEPROM zu speichern.Sobald die Einstellungen im internen, nichtflüchtigen Speicher gespeichert wurden, werden sie standardmäßig beim Einschalten des DAC geladen.Alles über I2C gesteuert!
Darüber hinaus ermöglicht der MCP4728 die Wahl zwischen zwei Referenzspannungsquellen: der Eingangsspannung, die zum Einschalten über den VCC-Pin verwendet wird, oder der internen Referenzspannung von 2,048 V.Wenn Sie die interne Referenzspannung (Vref im DAC) verwenden, können Sie eine Ausgangsverstärkung von 1X oder 2X wählen, was zu einem Spannungsbereich von 0 V bis 2,048 V oder 0 V bis 4,096 V führt, je nach Ihren Anforderungen.
Standardmäßig wird die Eingangsspannung als Vref verwendet, sodass Sie die Spannung je nach Eingangsspannung innerhalb des Bereichs von 0 V bis 3,3 V oder 5 V einstellen können.Alternativ kann man 2,048 V Vref für einen Betrieb mit etwa 3,3 V oder 4,096 V Vref für einen Betrieb mit etwa 5 V verwenden.
Technische Daten
12-Bit-Spannungsausgangs-DAC mit vier gepufferten Ausgängen
Integrierter nichtflüchtiger Speicher (EEPROM) für DAC-Code und I2C-Adressbits
Auswahl der internen oder externen Referenzspannung
Ausgangsspannungsbereich
Verwendung einer internen VREF (2,048 V)
0,000V bis 2,048V, Verstärkungseinstellung = 1
0,000V bis 4,096V, Verstärkungseinstellung = 2
Verwendung einer externen VREF (VDD): 0,000 V bis VDD
±0,2 Differenziale Nichtlinearität (DNL) des am wenigsten signifikanten Bits (LSB) (typischer Wert)
Kurze Stabilisierungszeit: 6 μs (typischer Wert)
Betrieb mit einer einzigen Stromversorgung: 2,7 V bis 5,5 V
Standard-I2C-Adresse 0x60
Weitere Verbindungskabel: JST1.0-4P

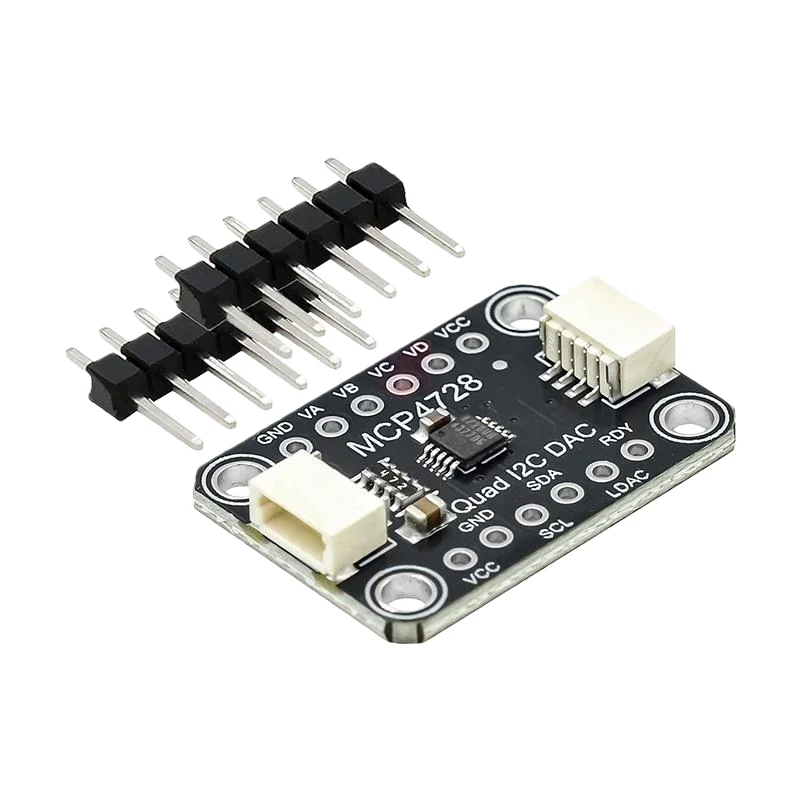

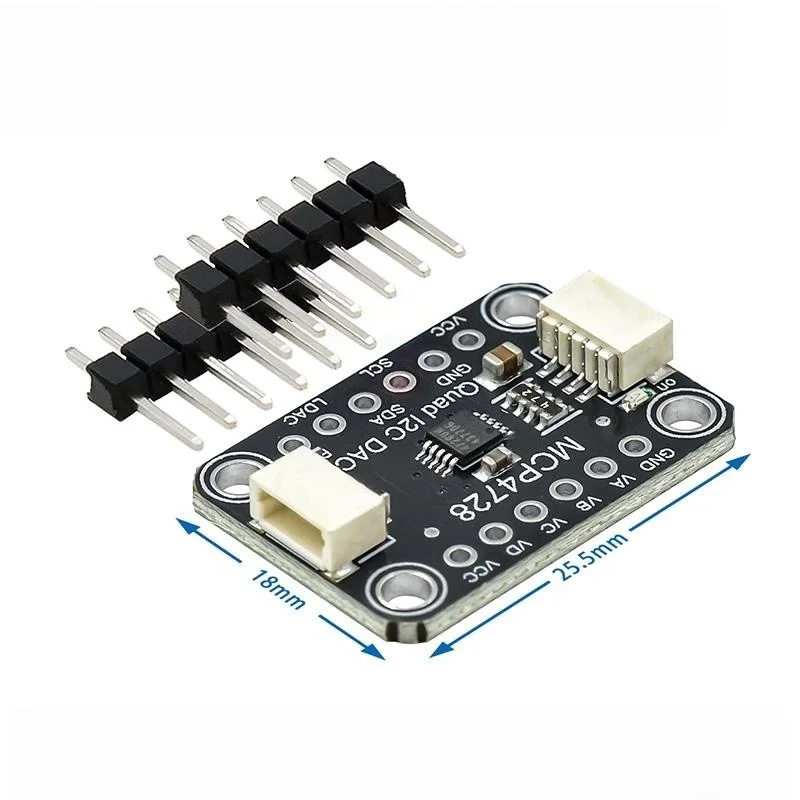

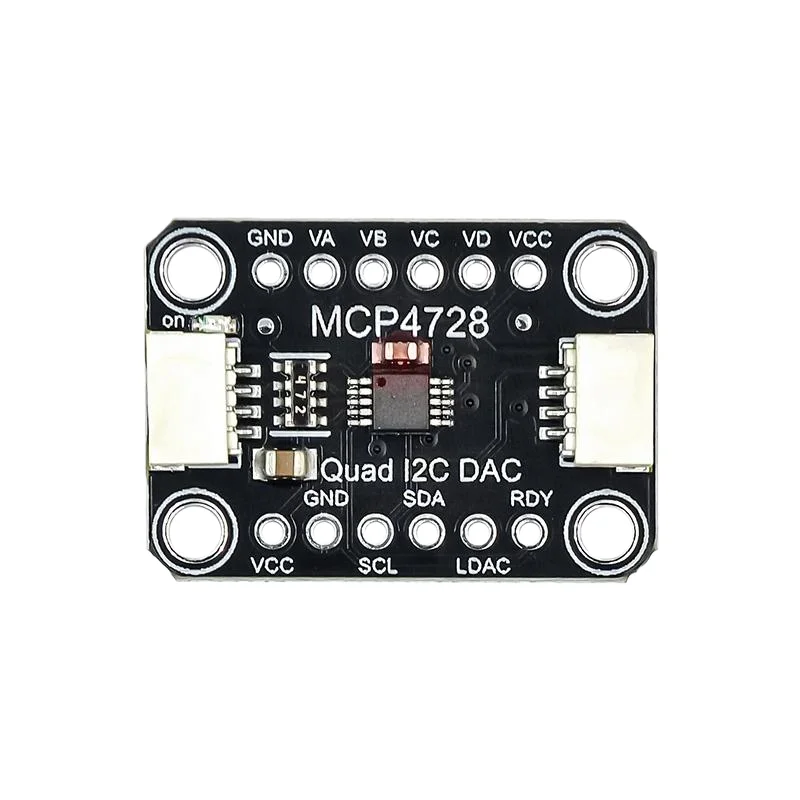

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
