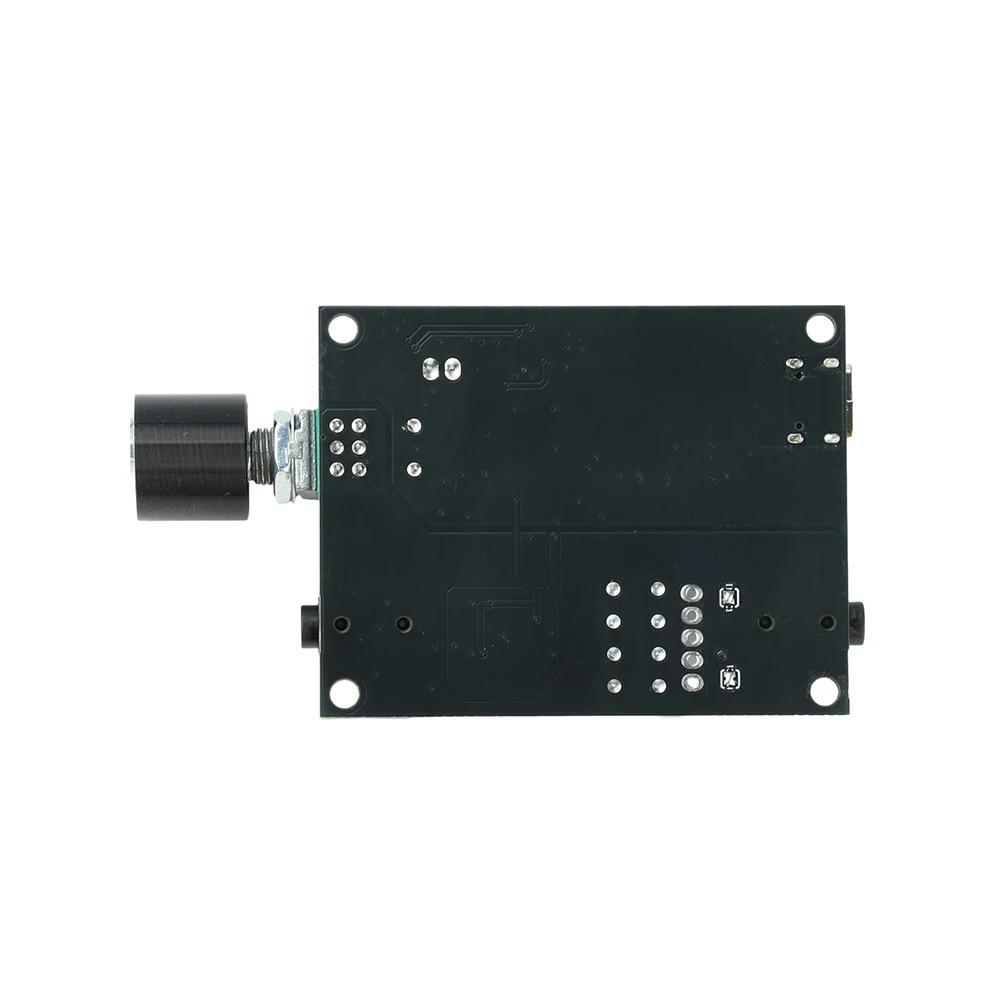

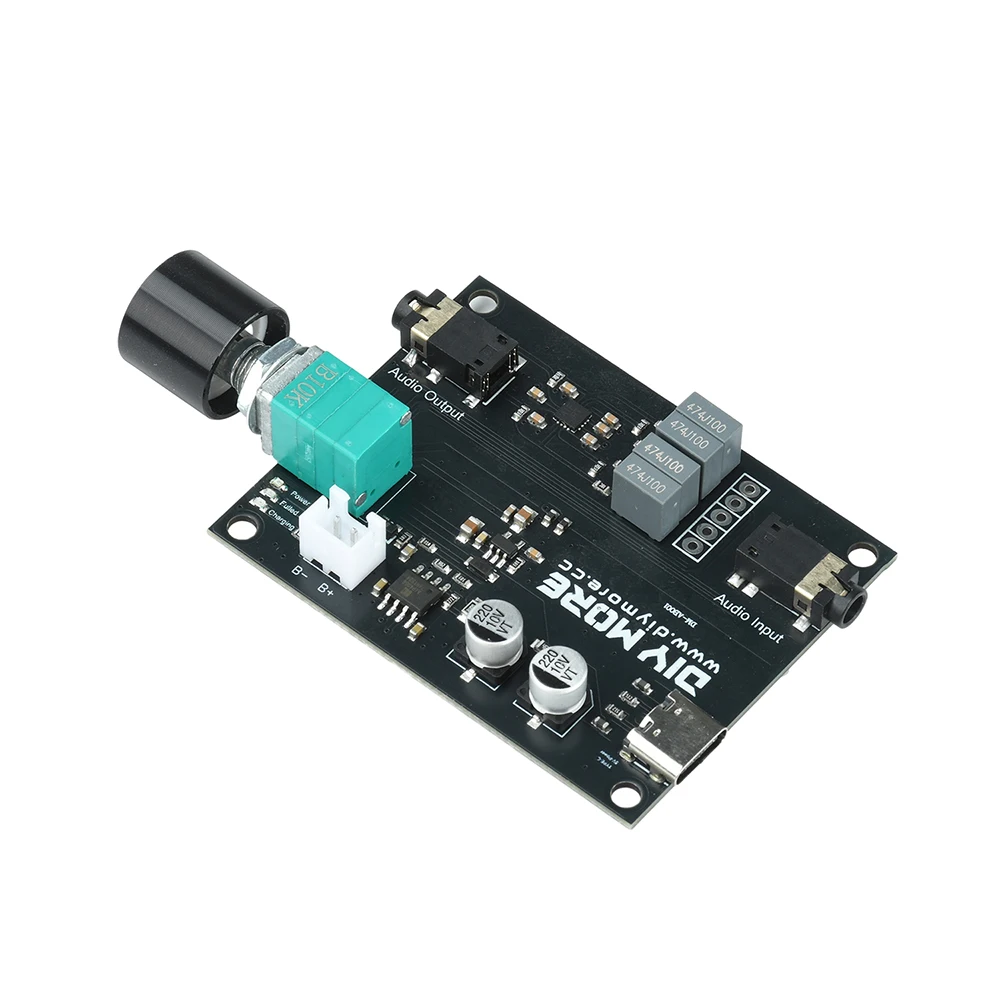

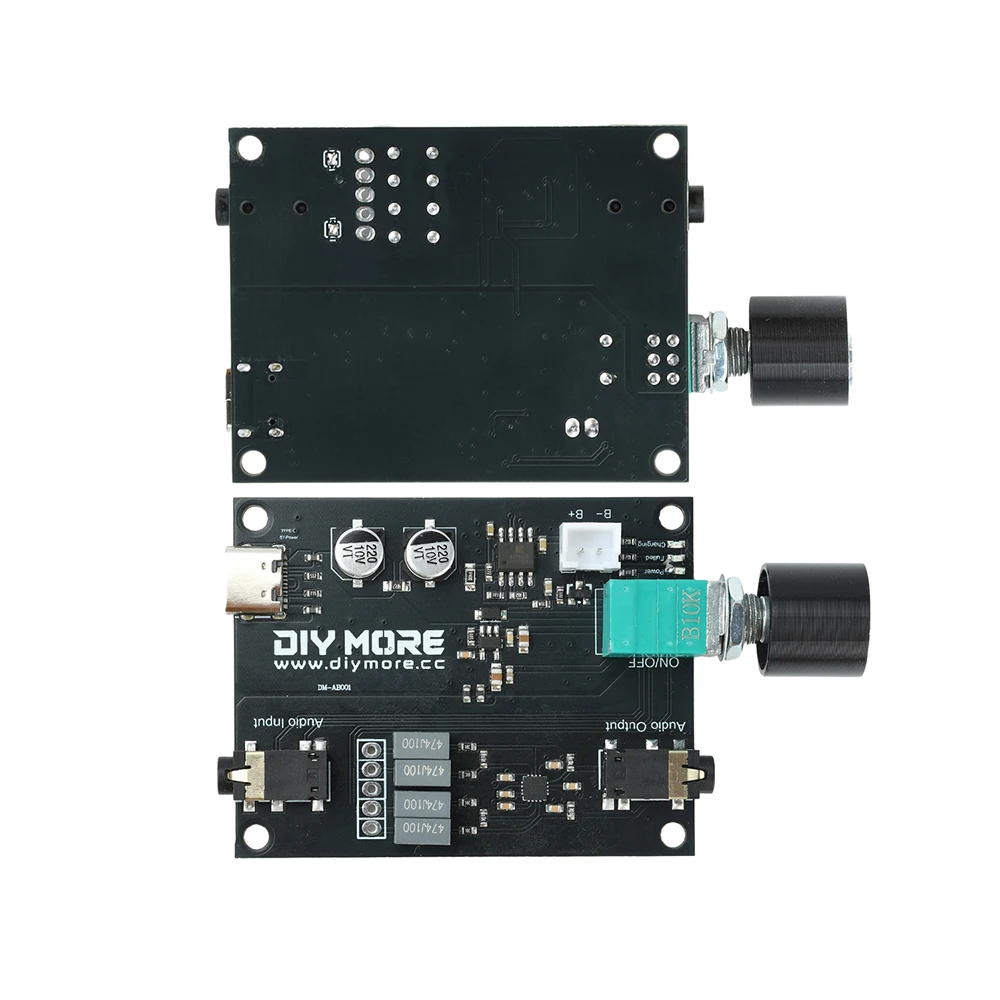

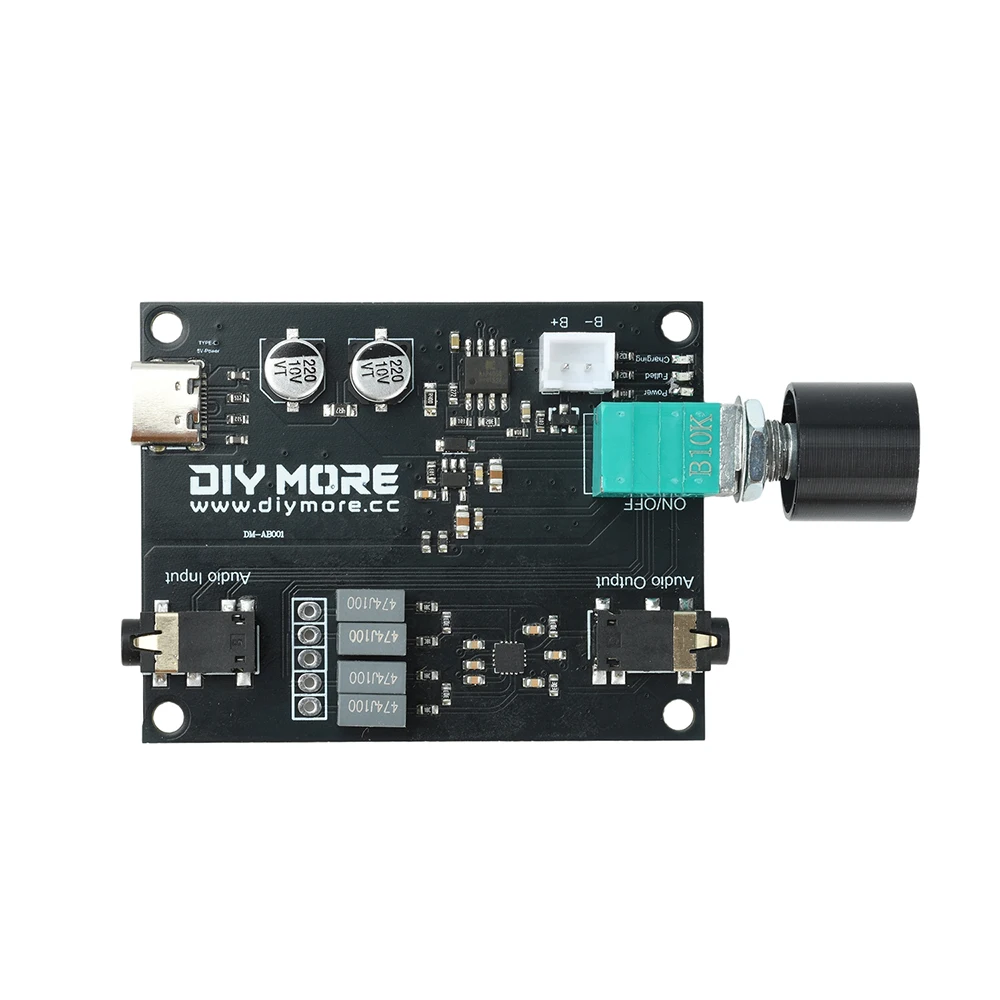

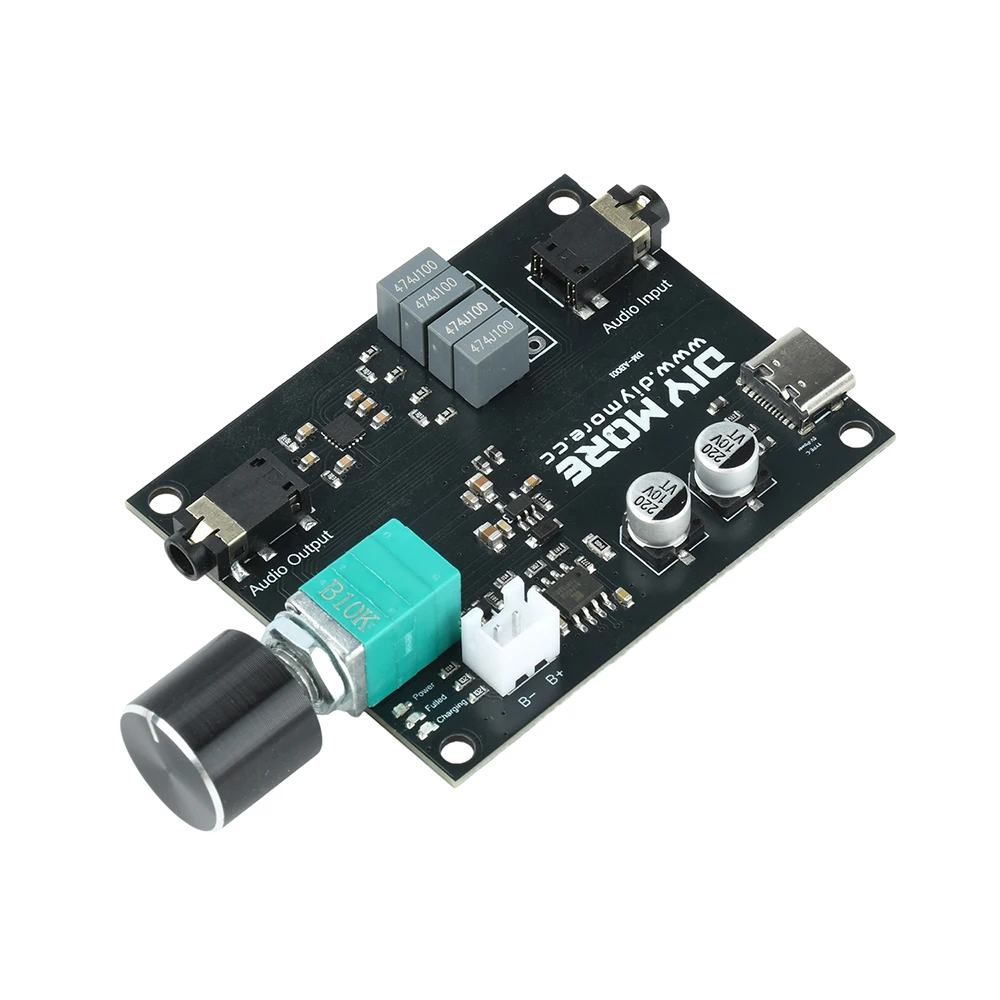

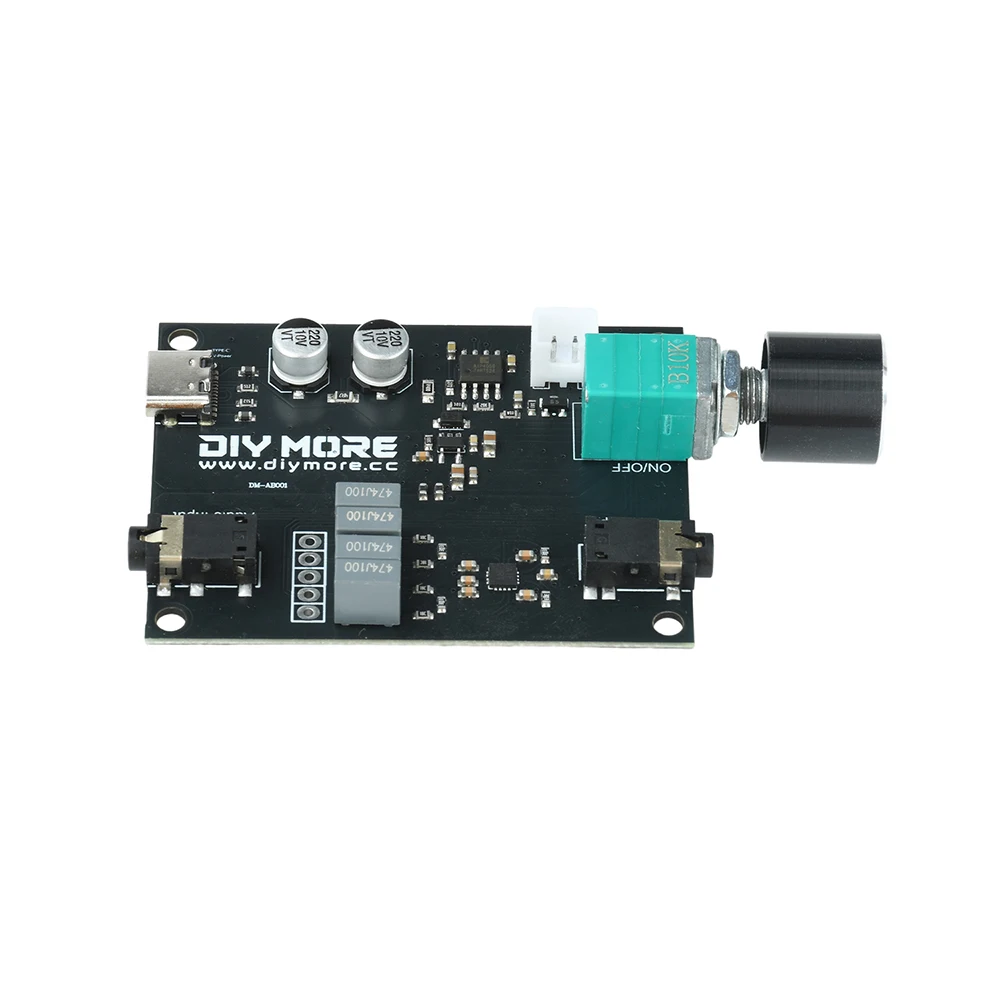

Kopfhörerverstärkerplatine MAX97220 mit 3,5-mm-Kopfhörerschutz ALPS-Potentiometer

10,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

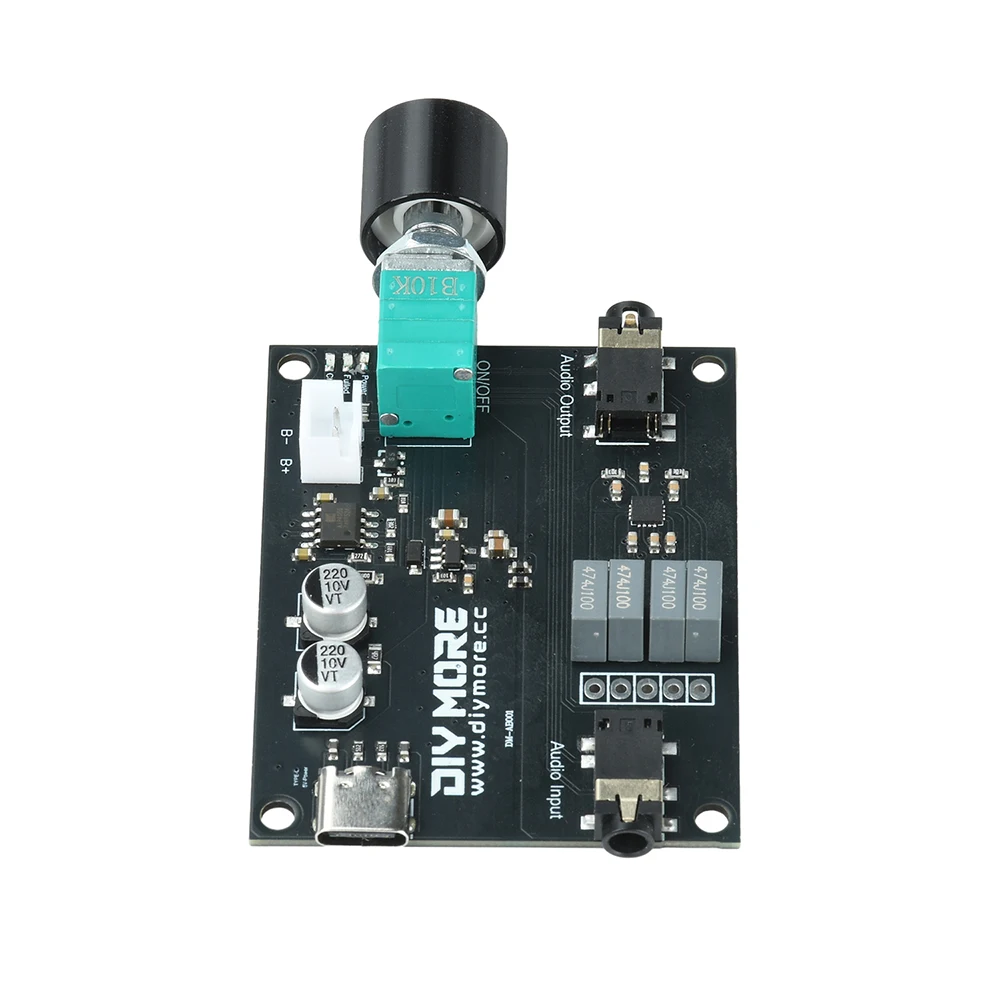

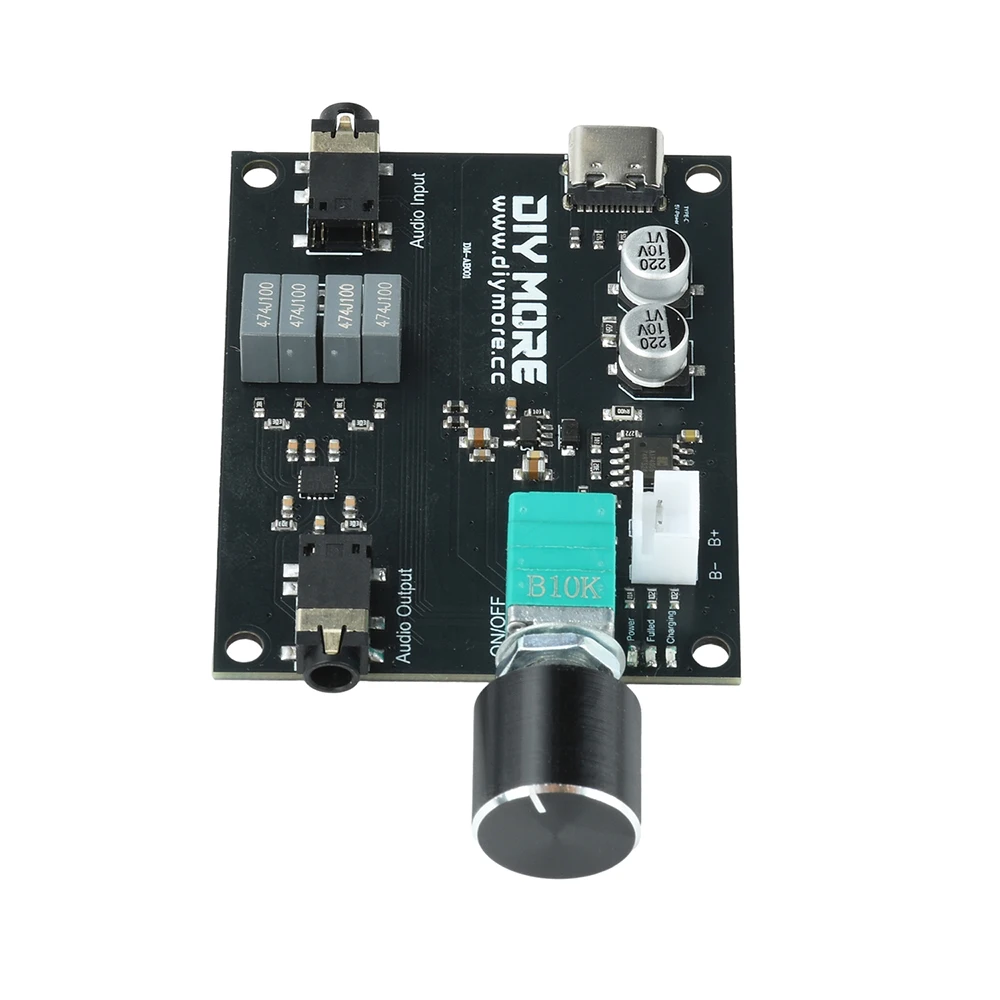

Kopfhörerverstärkerplatine MAX97220 mit 3,5-mm-Kopfhörerschutz und ALPS-Potentiometer
Merkmale
1.Ausgestattet mit dem speziellen Kopfhörerverstärkerchip MAX97220, macht die direkte Ansteuerungskonstruktion die Verwendung von Gleichspannungssperrendioden überflüssig und sorgt so für reines Audio mit geringer Verzerrung.

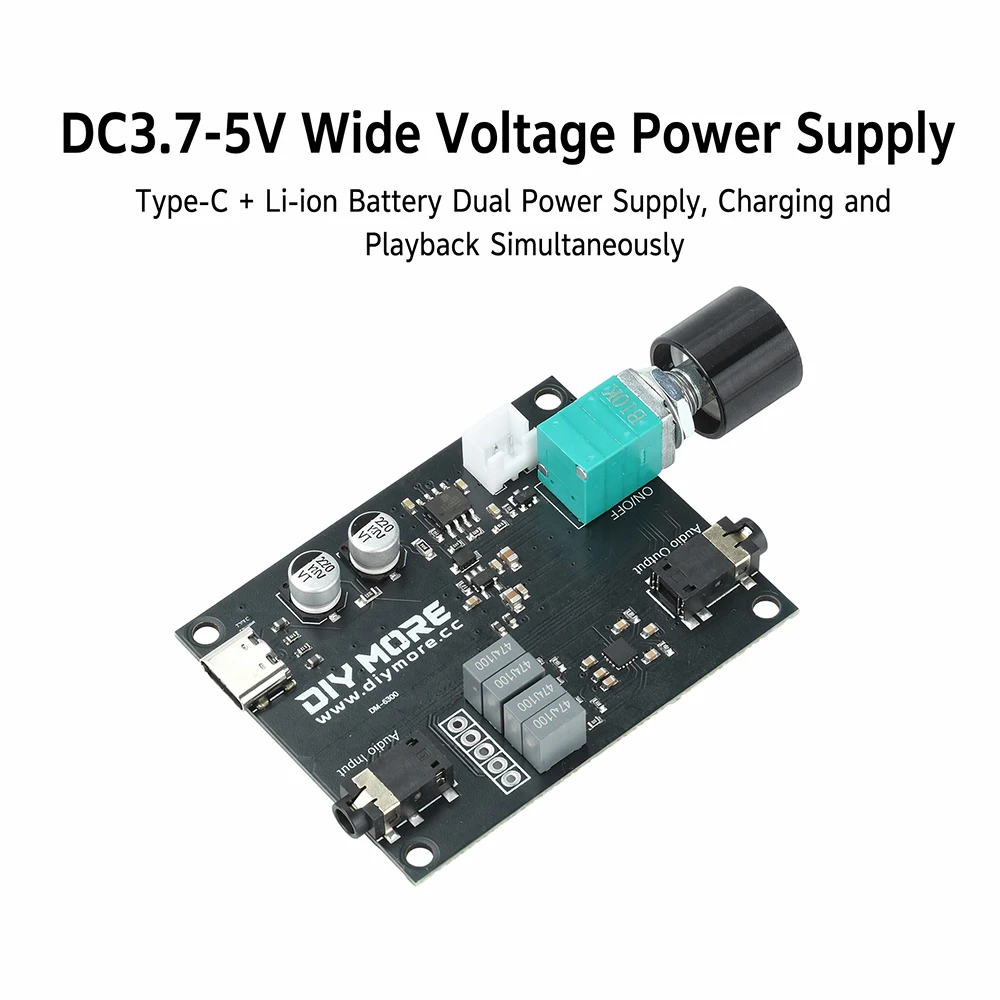

2.Breiter DC-Stromversorgungsbereich von 3,7–5 V, doppelte Stromversorgung über Typ-C-Anschluss und Lithiumbatterie, was gleichzeitiges Laden und Abspielen ermöglicht und gleichzeitig die Mobilität gewährleistet.

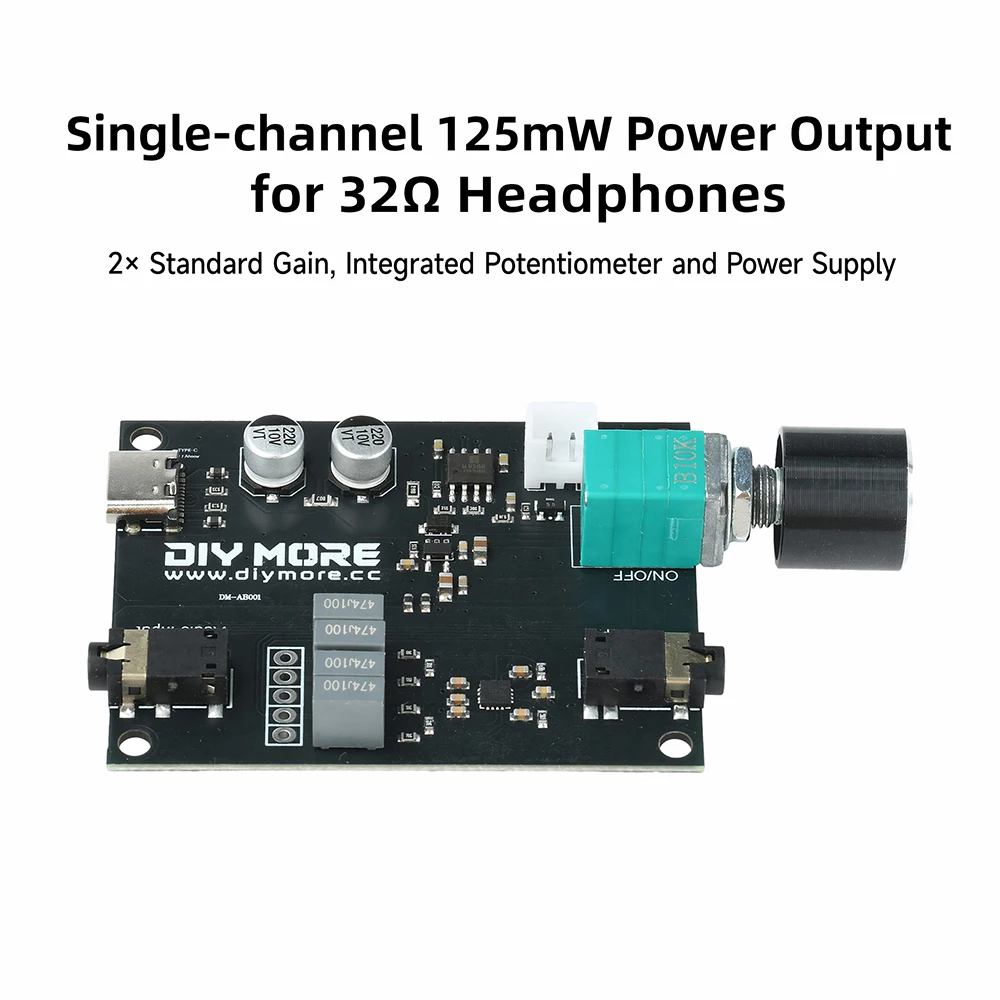

3.Einzelkanaliger 125-mW-Ausgang, kompatibel mit 32-Ohm-Kopfhörern, 2-facher Standardverstärkung und integriertem Potentiometer zur Lautstärkeregelung.

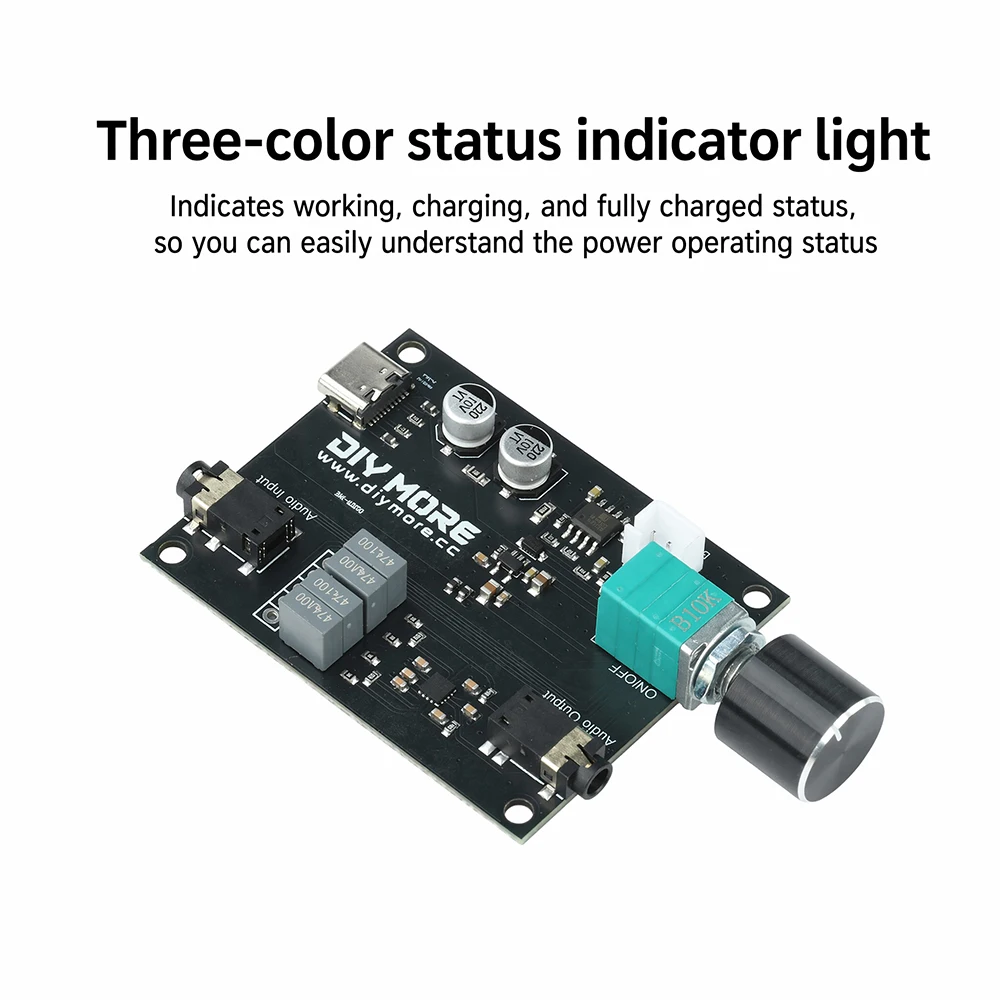

4.Drei farbige Statusleuchten zeigen den Betriebszustand, den Ladezustand und den vollständig geladenen Zustand an und ermöglichen so eine klare Übersicht über den Stromversorgungsstatus.

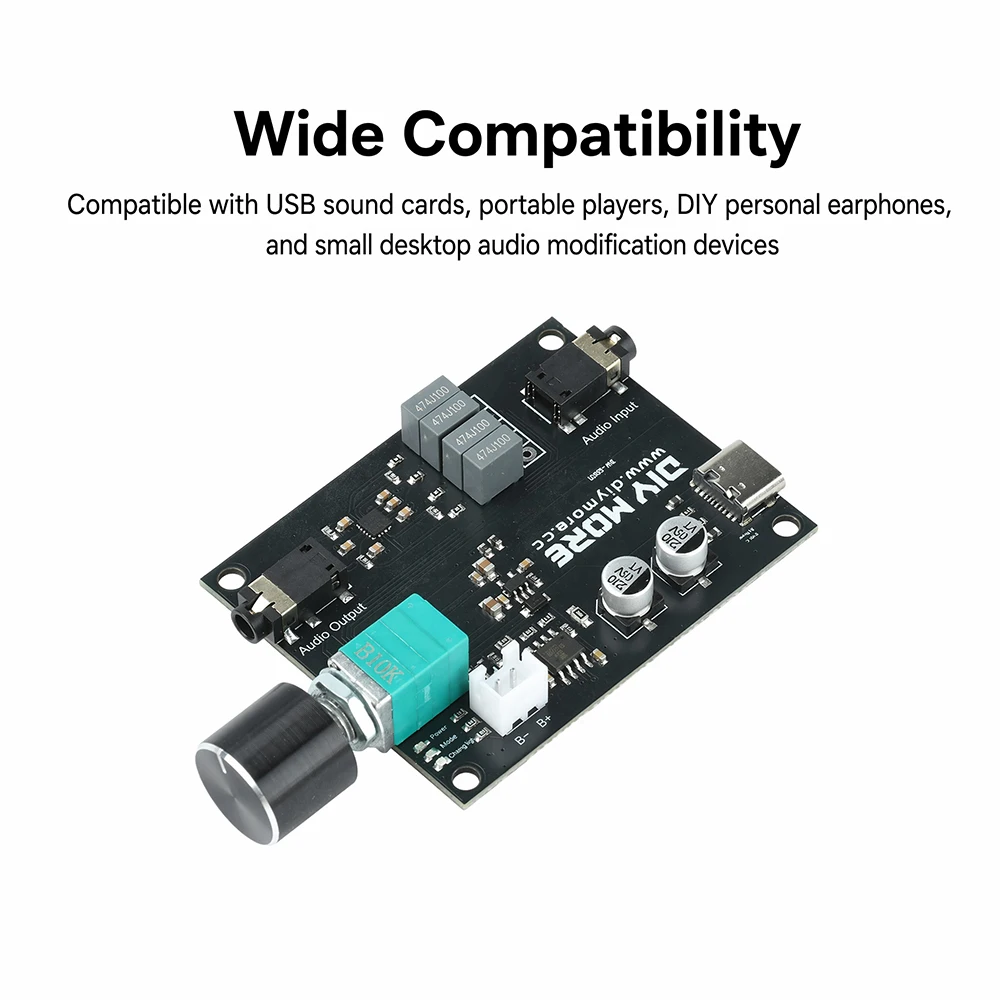

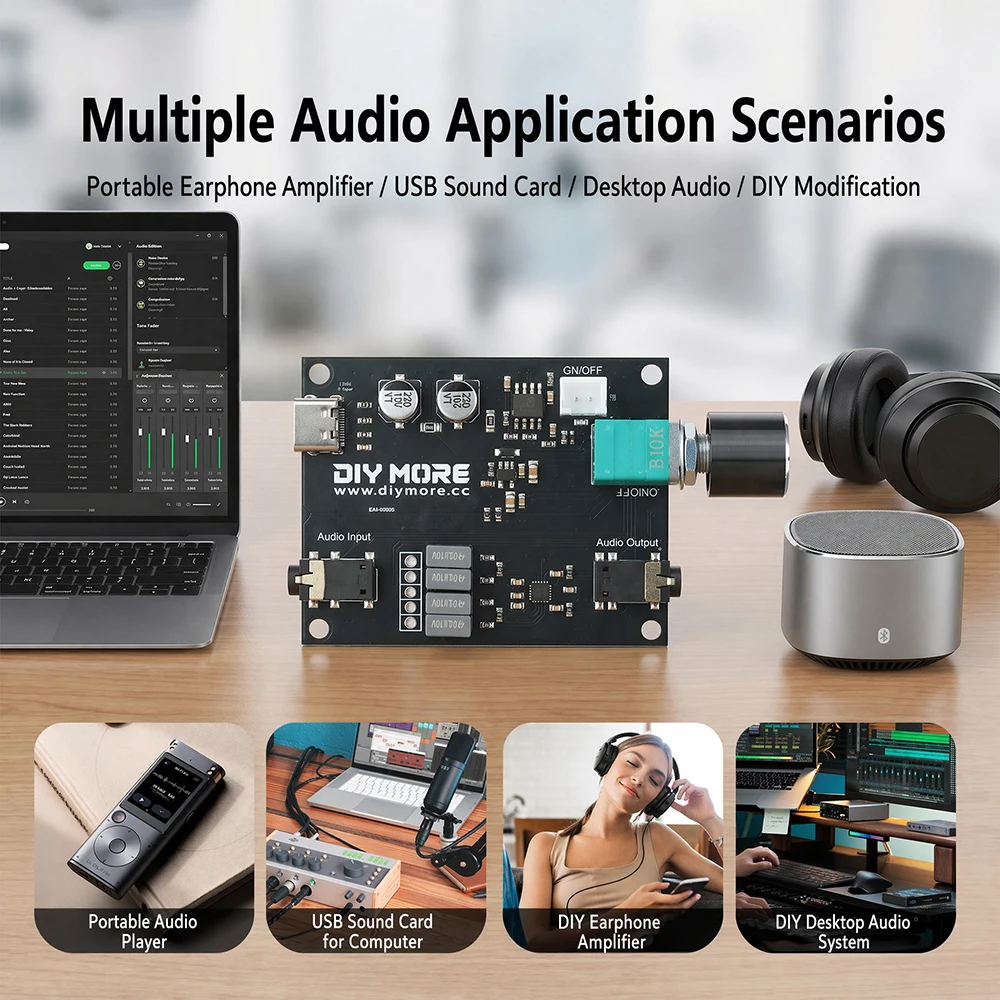

5.Kompatibel mit USB-Soundkarten, tragbaren Abspielgeräten, selbstgebauten, tragbaren Kopfhörerverstärkern und kleinen Audio-Modifikationsgeräten für den Schreibtisch.

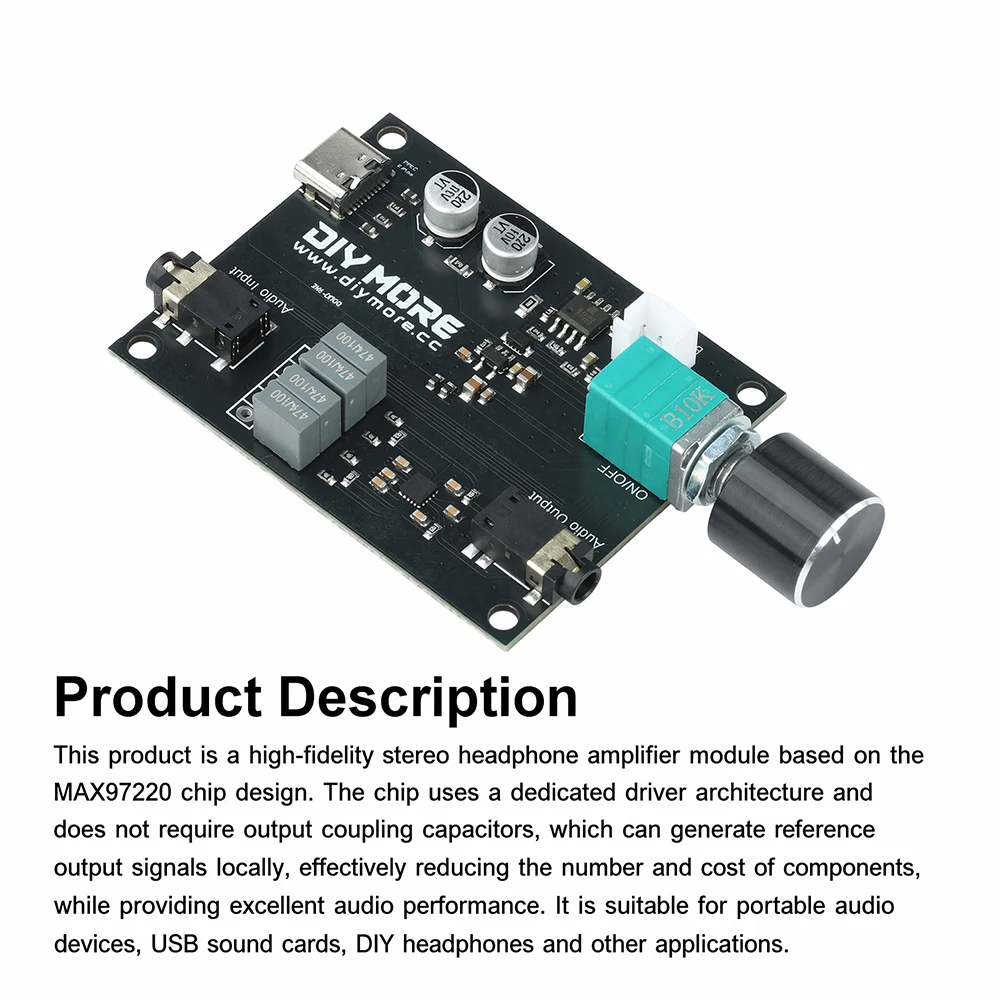

Produktbeschreibung: Dieses Produkt ist ein hochwertiges Stereo-Kopfhörerverstärkermodul, das auf dem MAX97220-Chip basiert.Dieser Chip verwendet eine firmeneigene Direktantriebsarchitektur, die ein auf Masse bezogenes Ausgangssignal erzeugt, ohne dass DC-Blockierkondensatoren für den Ausgang erforderlich sind. Dadurch wird die Anzahl der benötigten Bauteile und die Kosten effektiv reduziert, während gleichzeitig eine hervorragende Audioqualität gewährleistet wird.Geeignet für tragbare Audiogeräte, USB-Soundkarten, selbstgebauten Kopfhörerverstärkern und andere Anwendungen.

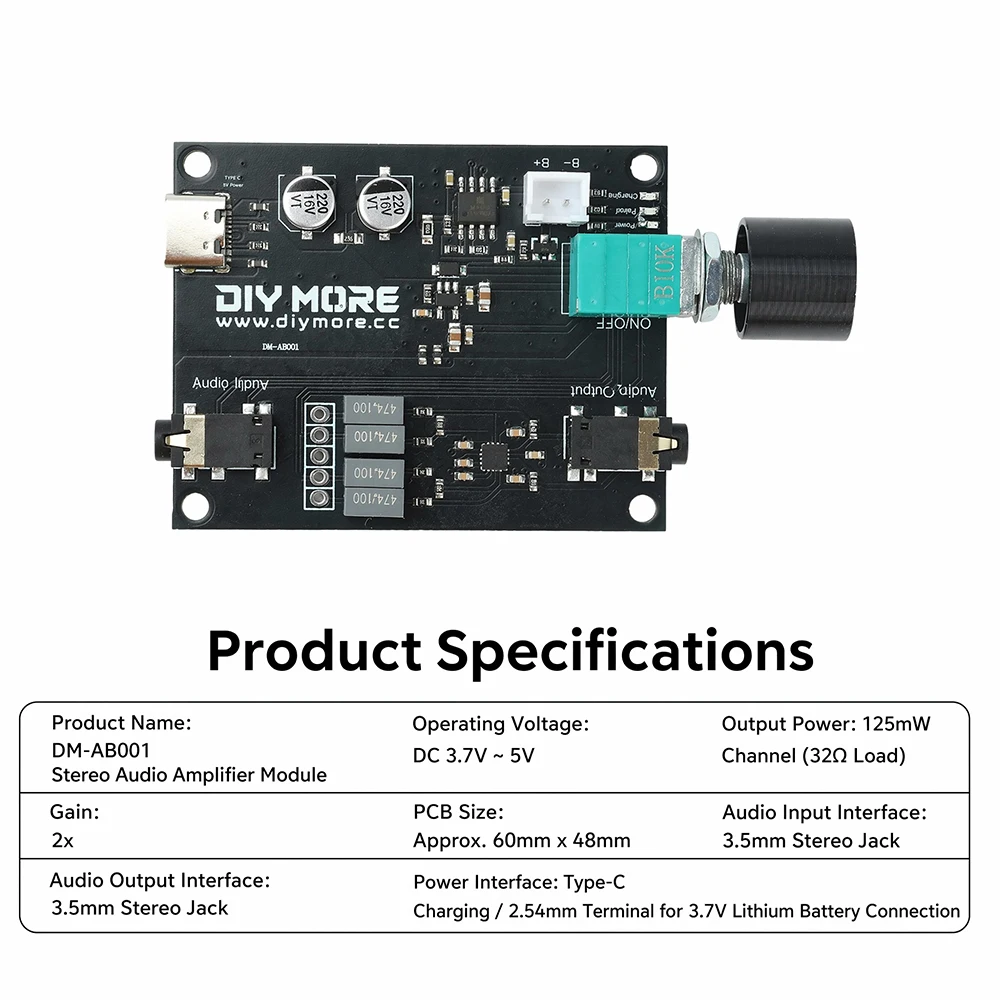

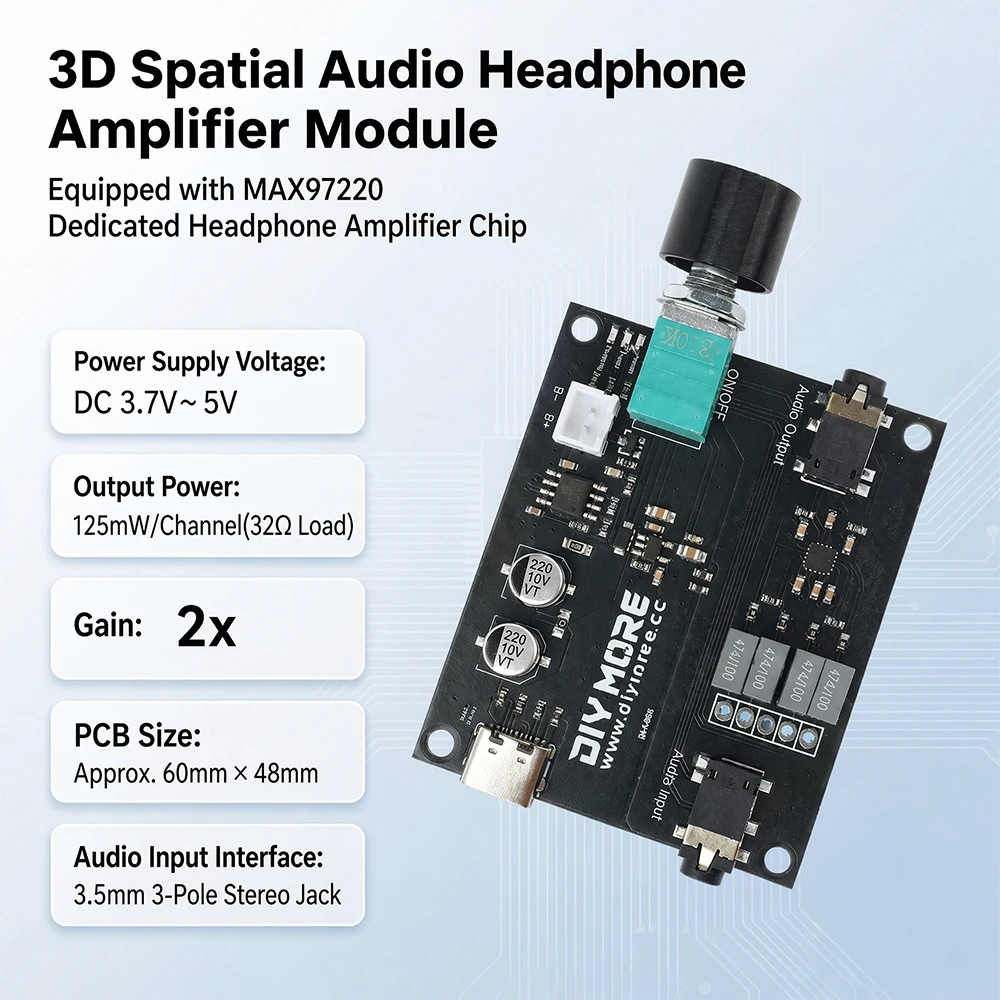

Produktspezifikationen
Produktname: DM-AB001 Stereo-Kopfhörerverstärkermodul
Versorgungsspannung: DC 3,7 V ~ 5 V
Ausgangsleistung: 125 mW / Kanal (bei 32 Ω Last)
Verstärkung: 2x

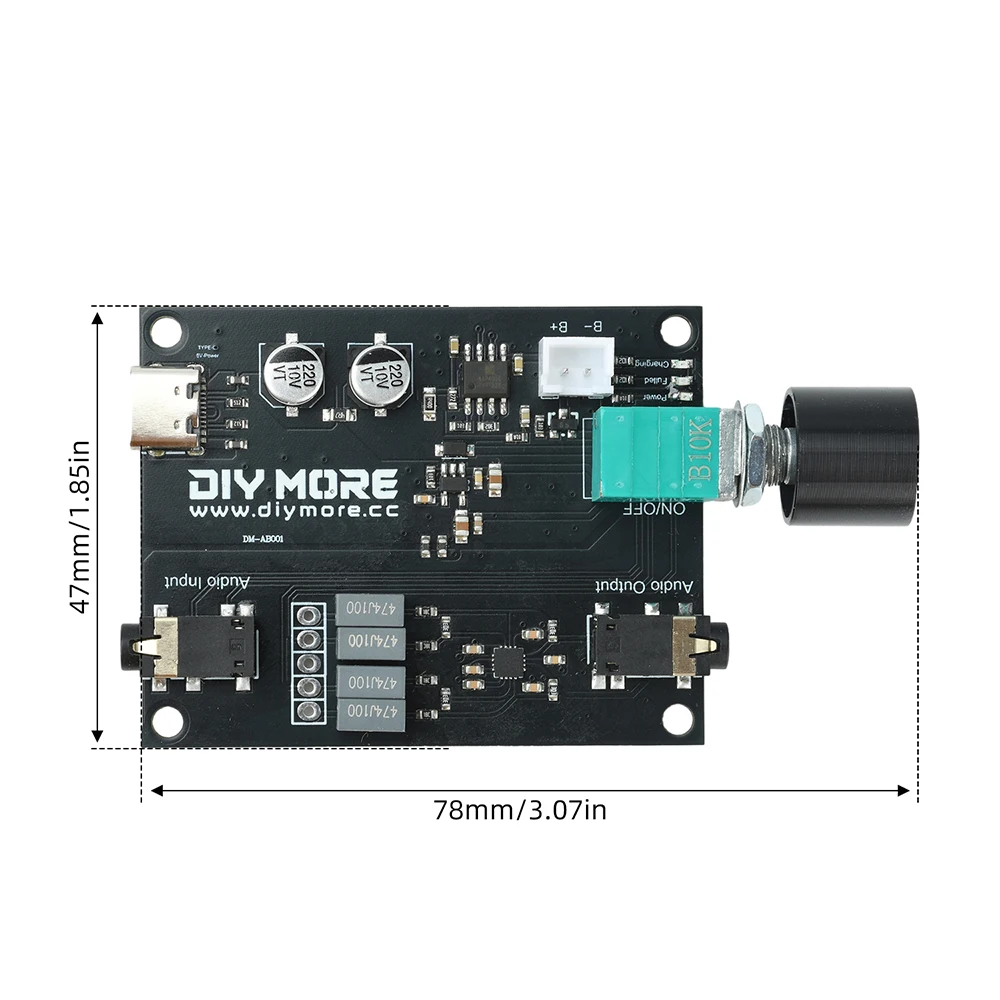

PCB-Größe: ca.60mm x 48mm
Audio-Eingangsschnittstelle: 3,5-mm-Stereo-Buchse
Audio-Ausgangsschnittstelle: 3,5-mm-Stereo-Buchse
Stromschnittstelle: Typ-C-Ladefunktion / 2,54-mm-Anschluss für 3,7-V-Lithiumbatterie

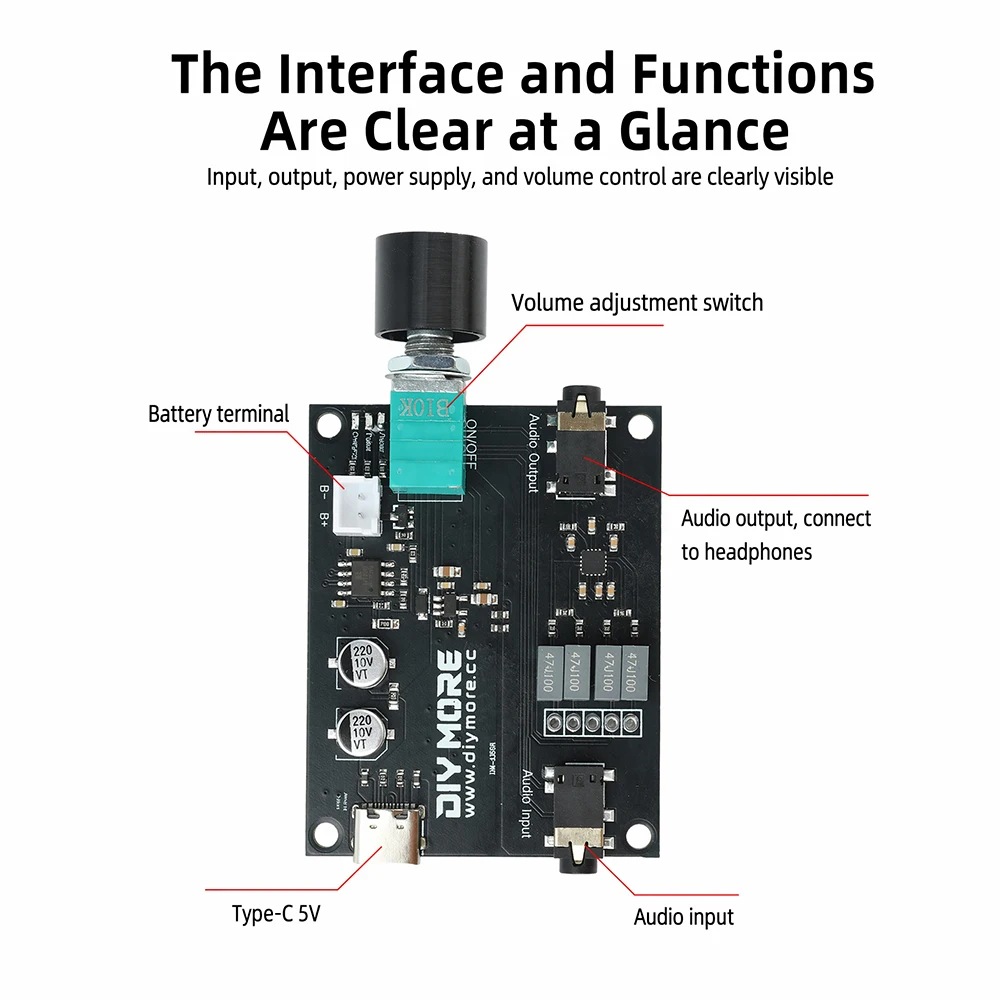

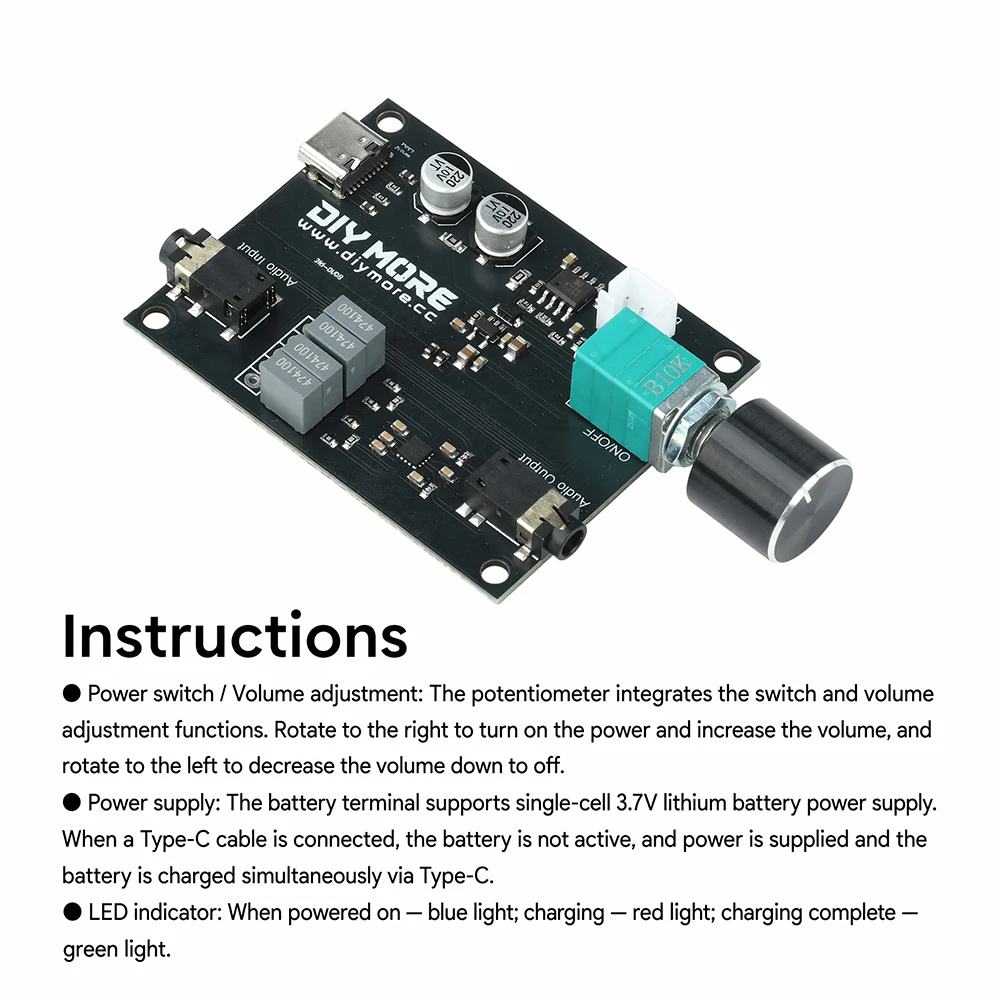

Gebrauchsanweisung
�� Ein-/Ausschalter/Lautstärkeregelung: Das Potentiometer vereint die Funktionen eines Ein-/Ausschalters und einer Lautstärkeregelung.Drehen Sie im Uhrzeigersinn, um die Stromversorgung einzuschalten und die Lautstärke zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um die Lautstärke zu verringern, bis sie vollständig ausgeschaltet ist.
�� Stromversorgung: Wird von einer einzelnen, standardmäßigen 3,7-V-Lithiumbatterie mit angeschlossenem Batterieanschluss mit Strom versorgt.Wenn ein Typ-C-Kabel angeschlossen wird, wird der Akku nicht mit Strom versorgt; Typ-C liefert den Strom und lädt den Akku gleichzeitig auf.
