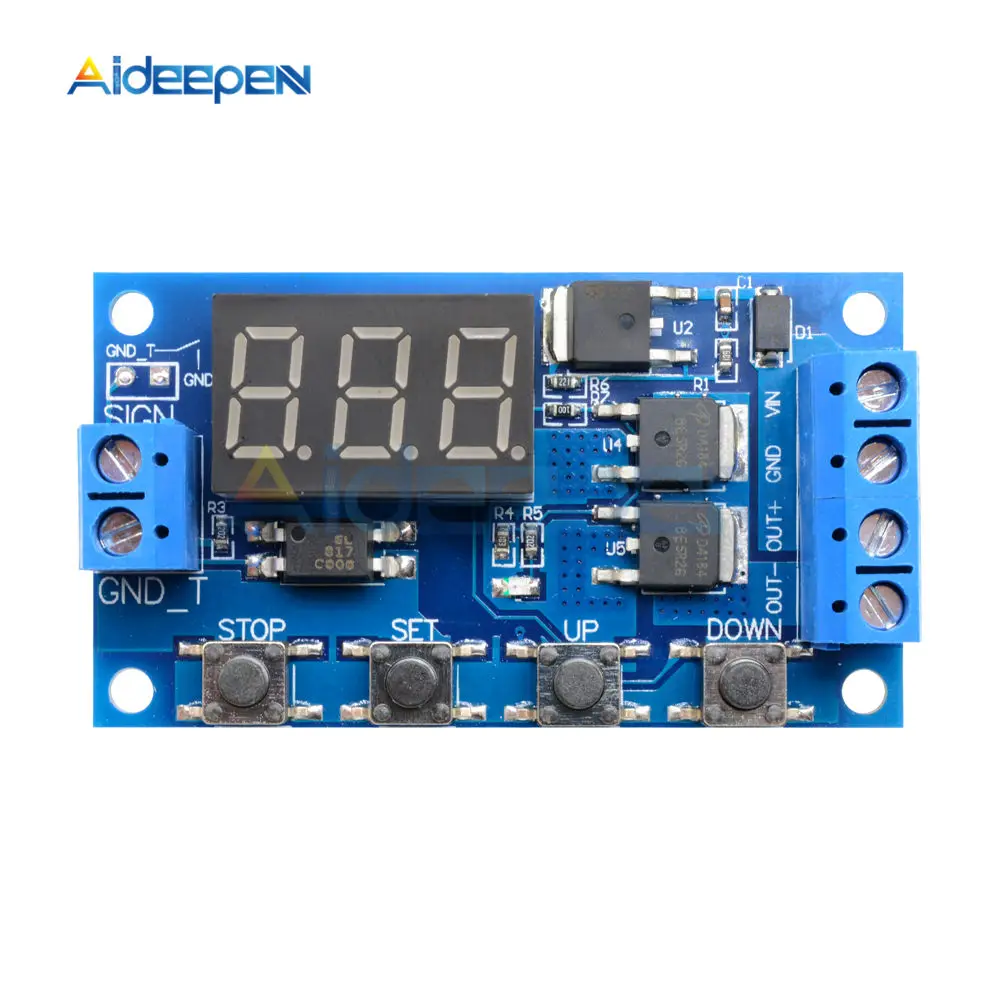

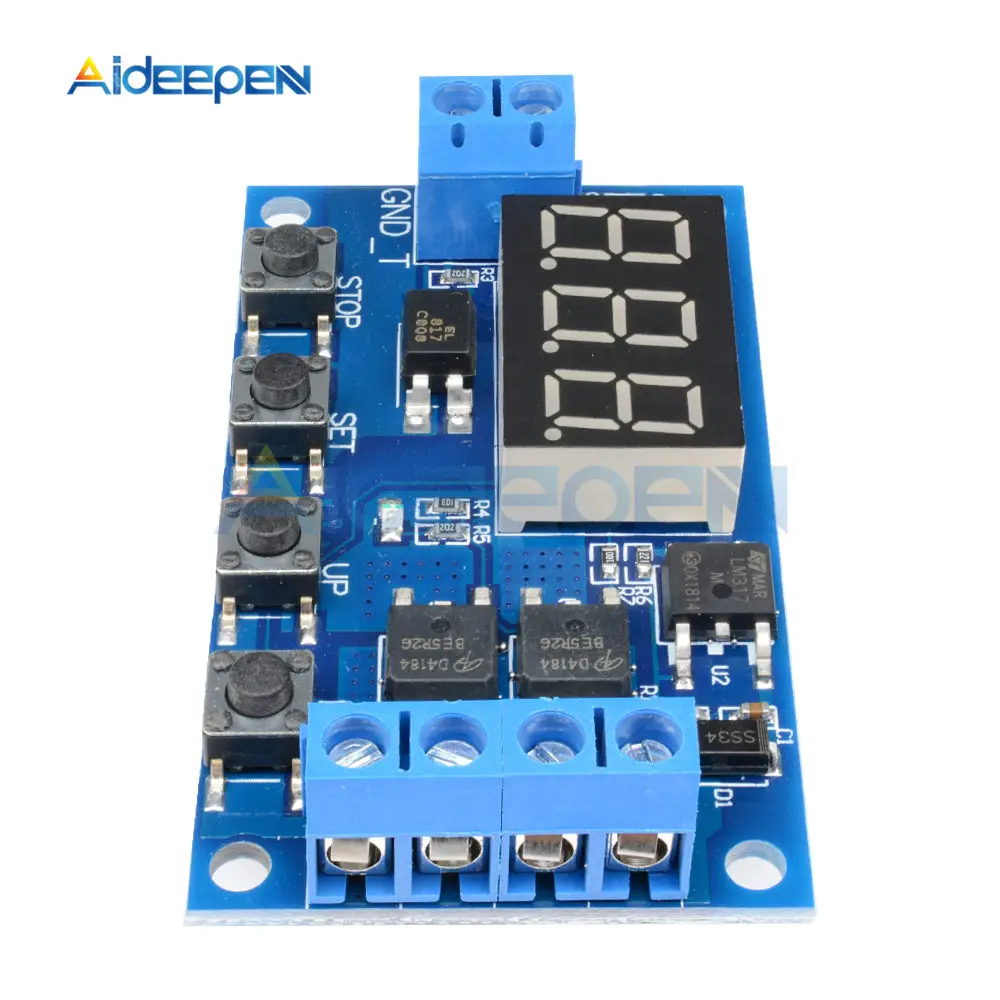

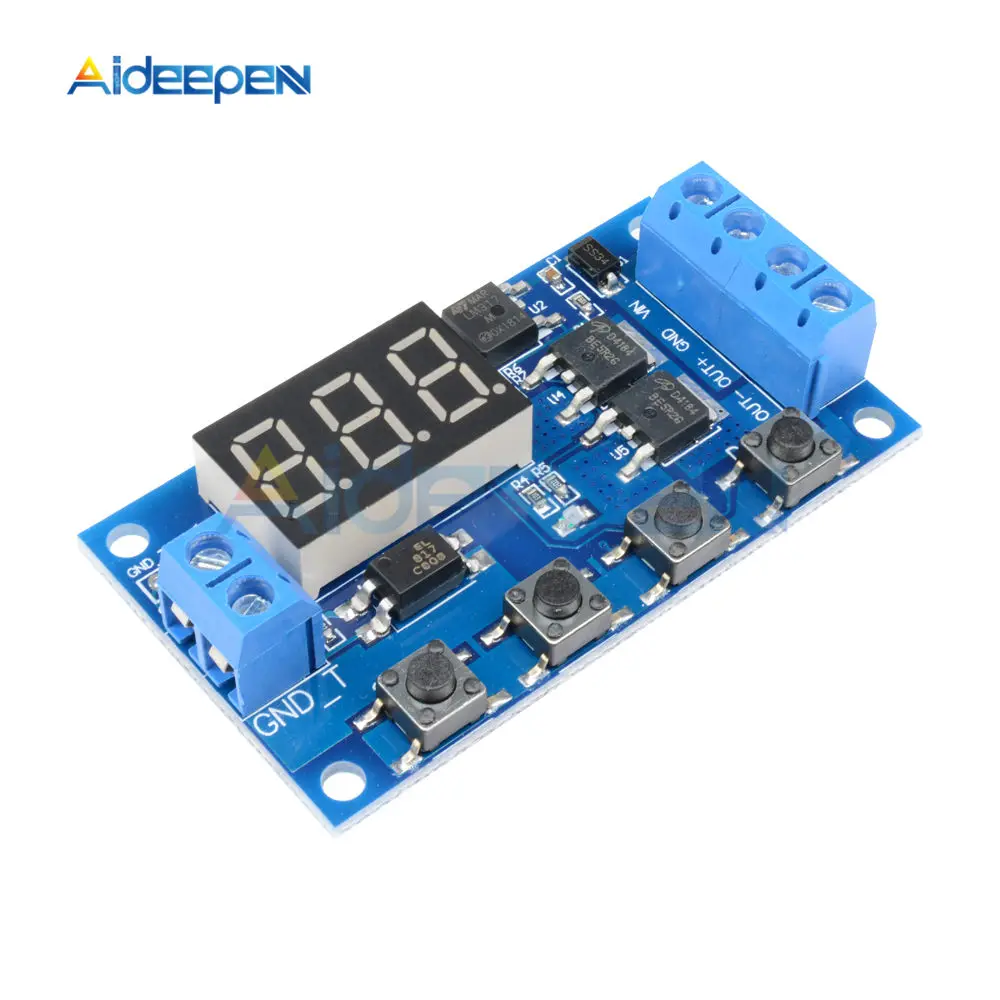

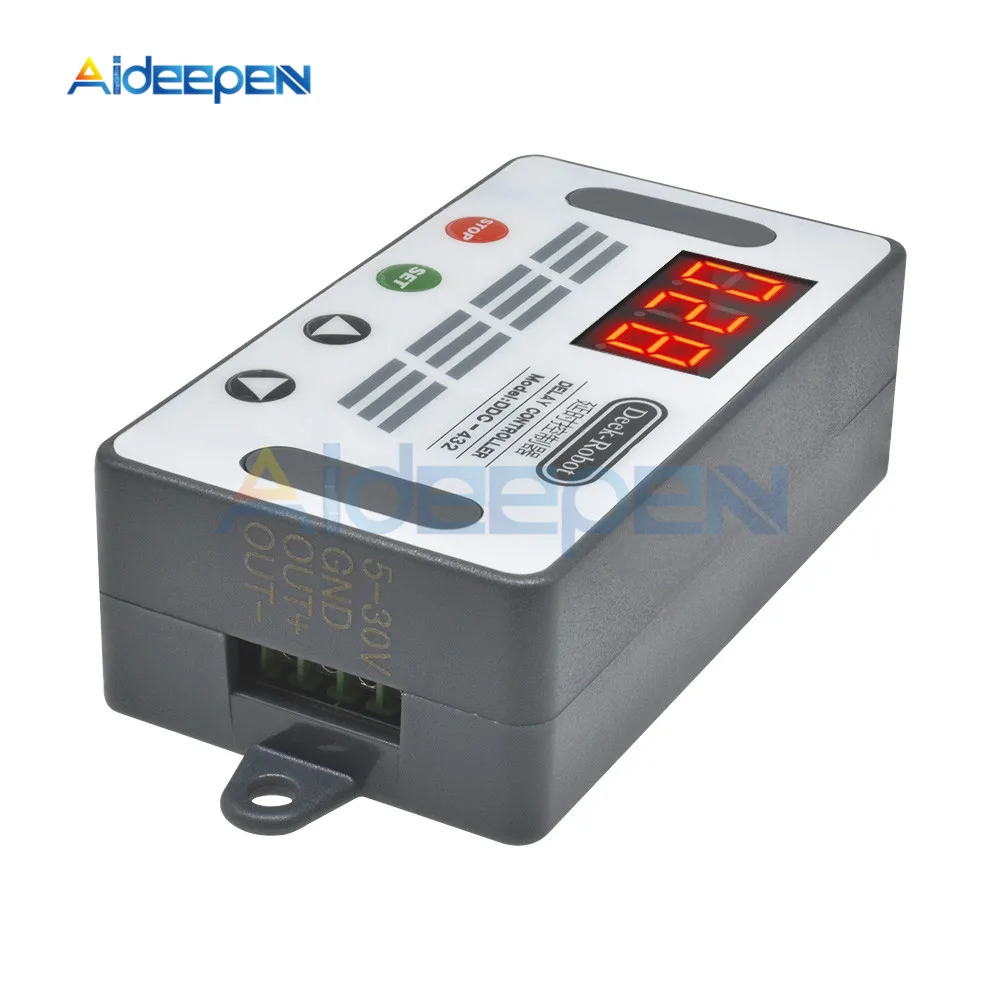

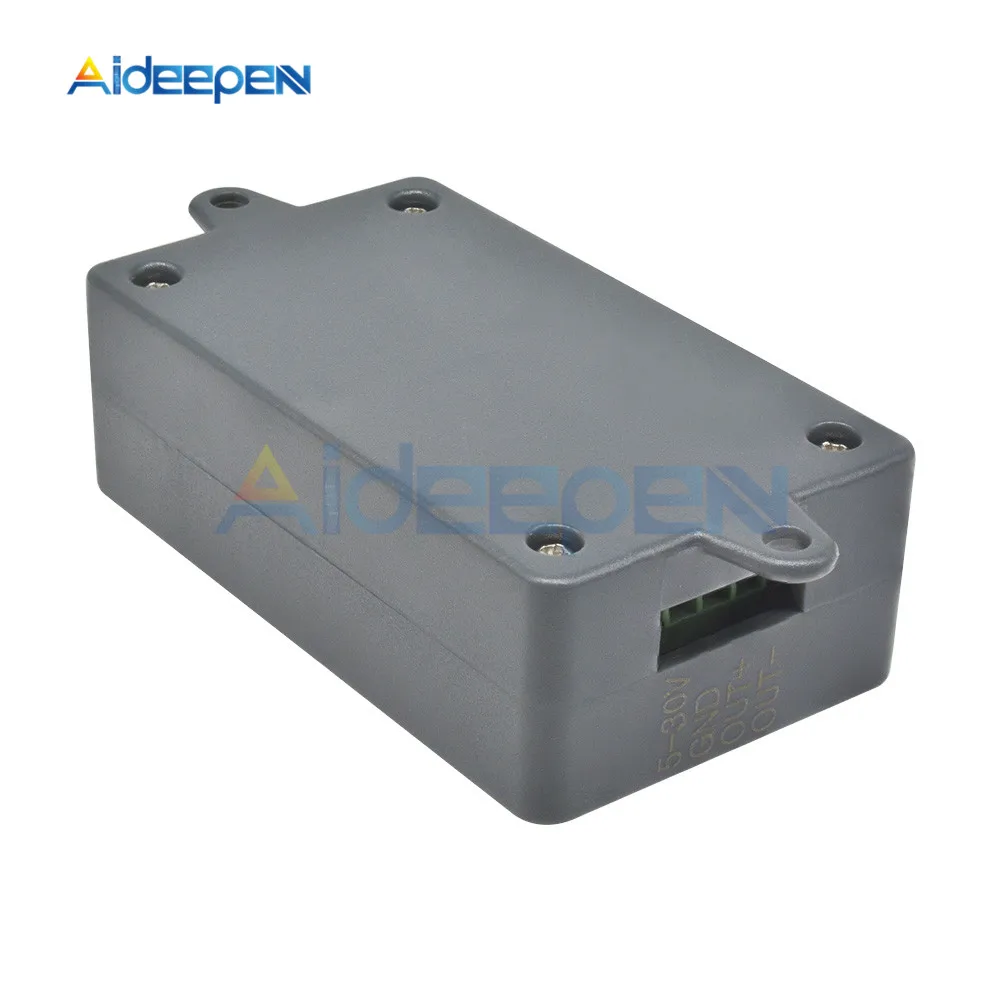

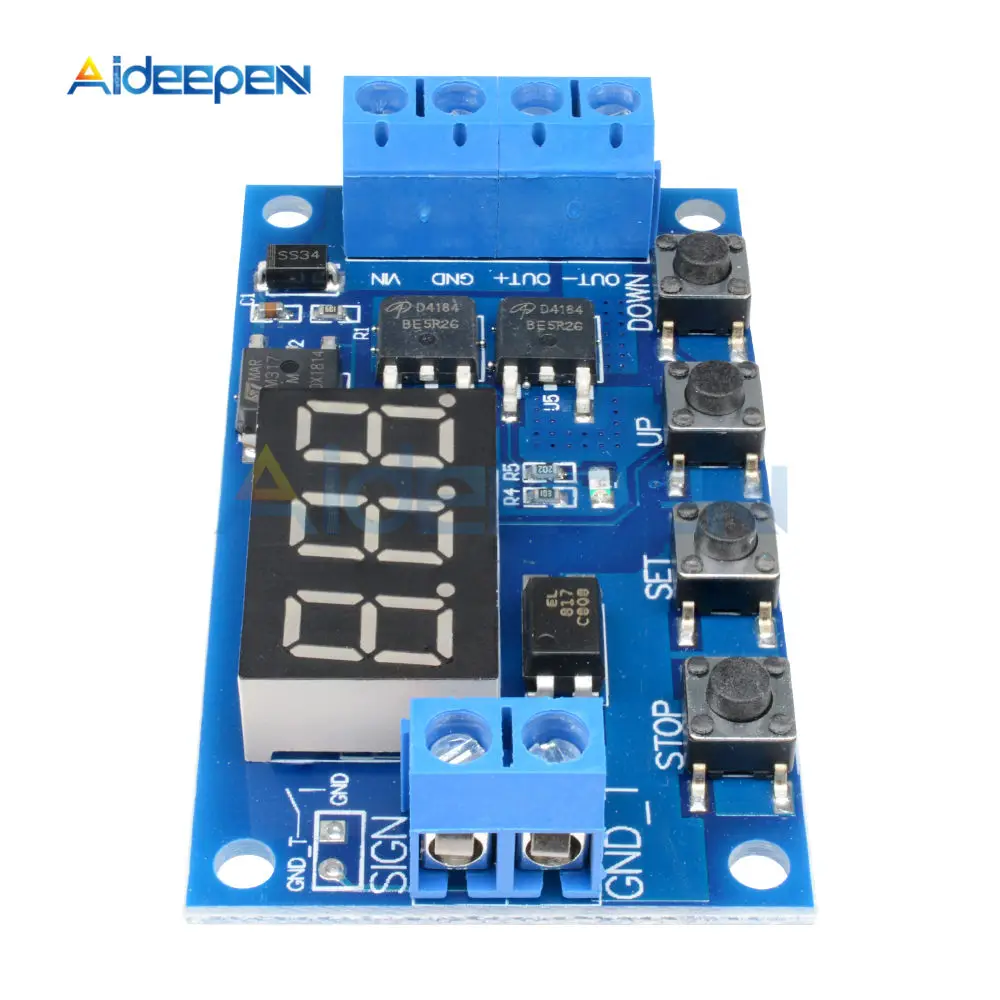

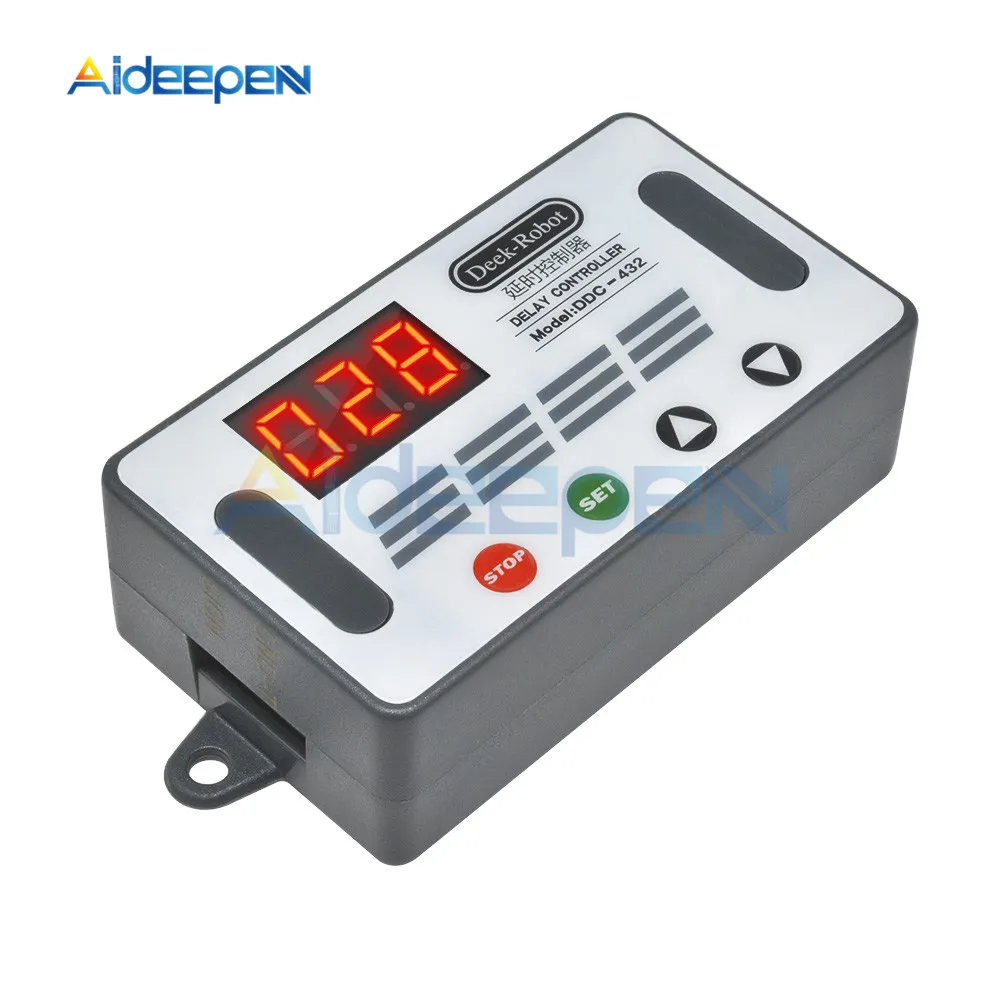

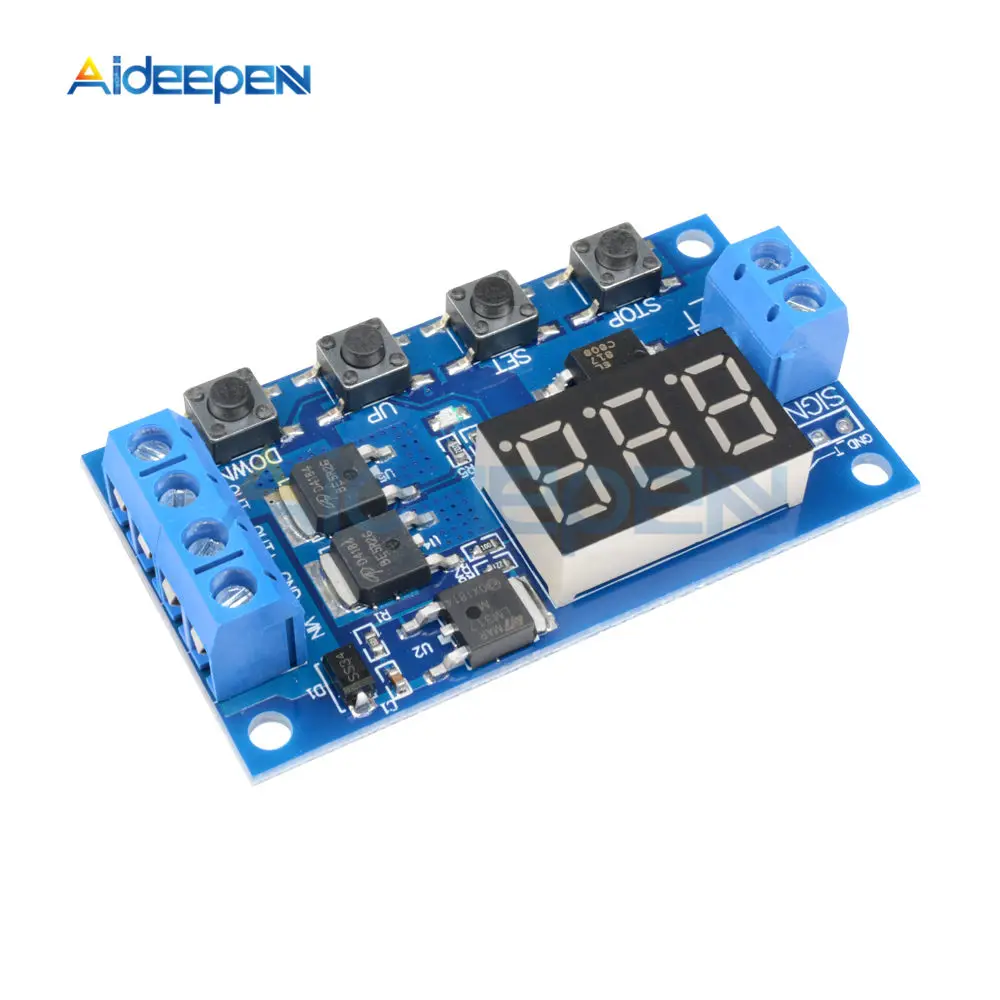

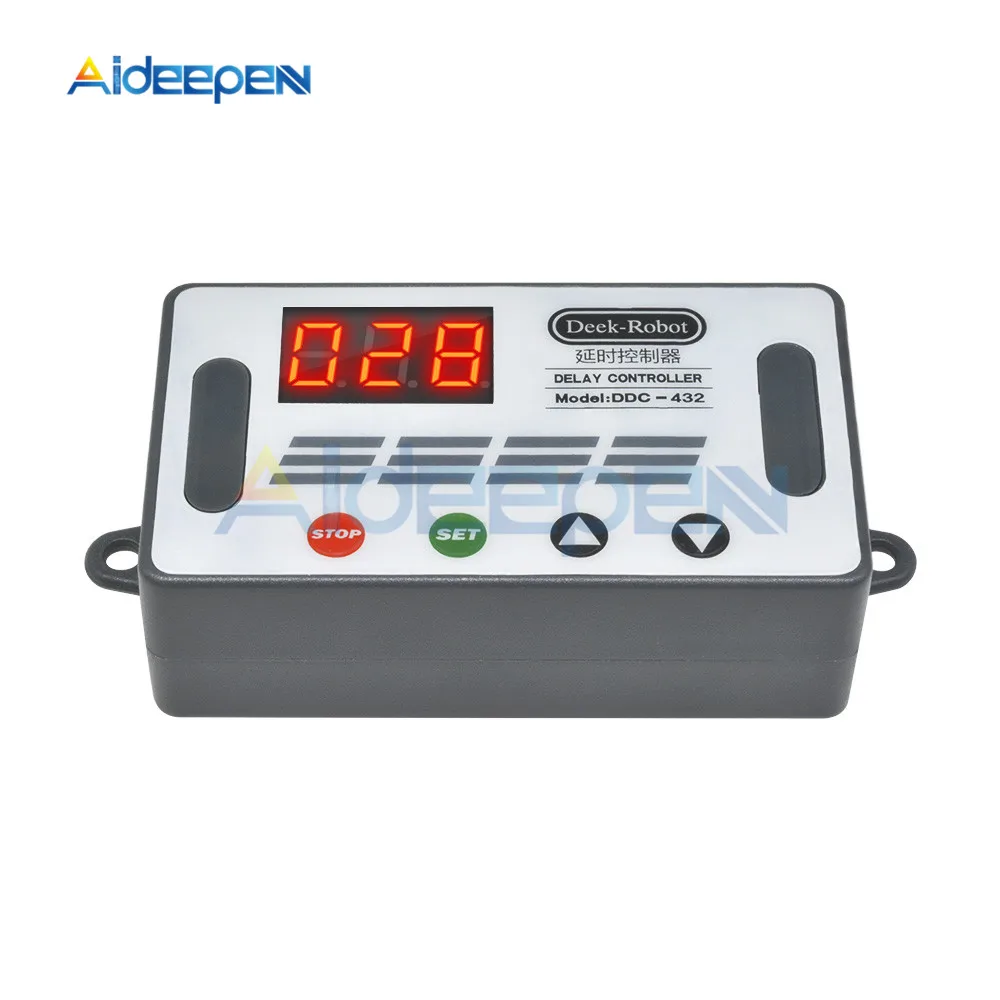

DC 5V-30V Dual-MOS-Zeitverzögerungsrelais, High-Level-Trigger, LED-Digitalanzeige, Zykluszeit-Timer, Verzögerungsschaltkreis, 12V 24V 0-999

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–15 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Beschreibung
Dualer MOS-Parallel-Ausgang, geringerer Innenwiderstand, höherer Strom, leistungsstarke Schnittstelle, übersichtliche und einfache Bedienung, leistungsstark, Not-Aus-Funktion per Knopfdruck (STOP-Taste), mit Schutz gegen Verpolung, Verpolung führt nicht zum Durchbrennen, Speicherung des Zustands bei Stromausfall.Erhöhter Schlafmodus: Nach der Aktivierung wird das Display nach 5 Minuten Inaktivität automatisch ausgeschaltet. Durch Drücken einer beliebigen Taste wird das Gerät wieder aktiviert!Sie können verschiedene OP-, CL- und LOP-Parameter einstellen. Diese Parameter sind voneinander unabhängig. Die Einstellungen werden automatisch gespeichert, und es gibt auch eine Funktion zum Speichern bei Abschaltung der Stromversorgung – fast alle Anforderungen sind damit erfüllt!
Merkmale

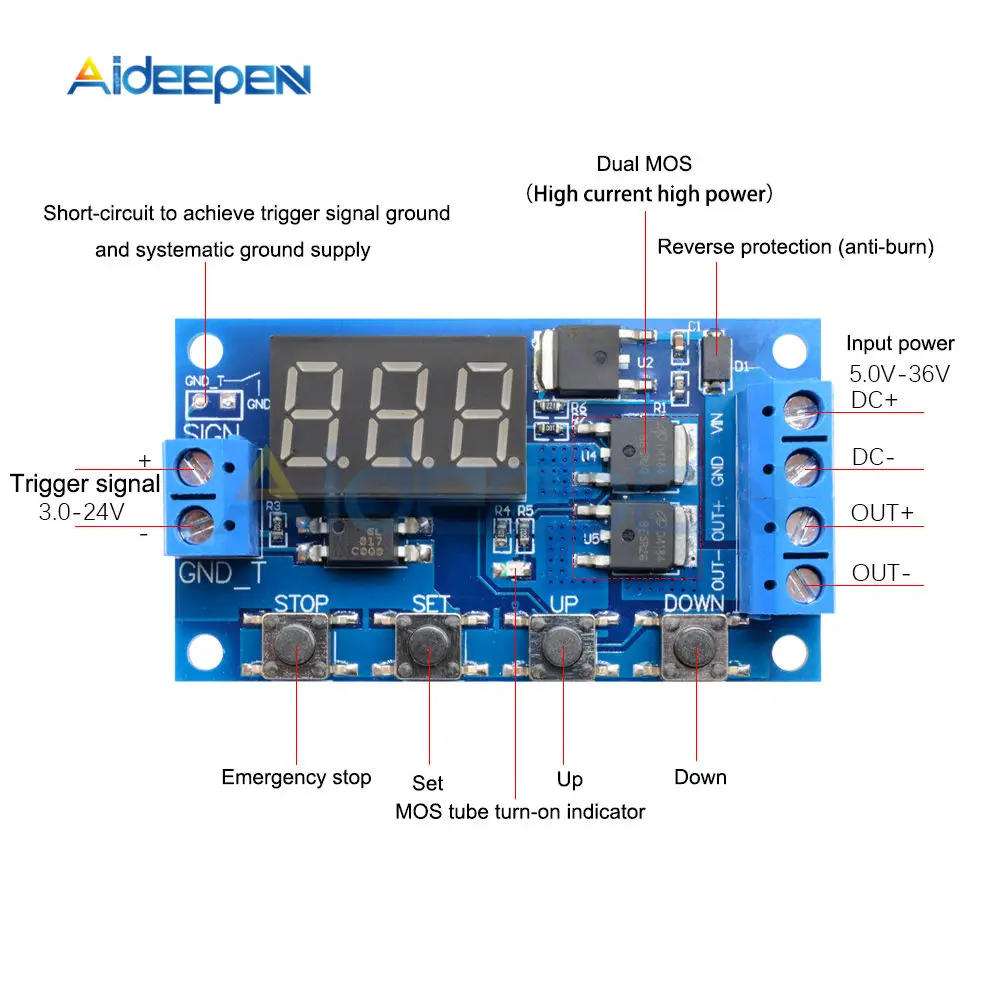

Arbeitsspannung: DC5V-DC30V (breiter Spannungsbereich mit Verbindungsfehlerschutz)
Trigger-Signalquelle: High-Level-Trigger DC 3,0V—24V, Signal-Erdung und System-Erdung zur Verbesserung der Störfestigkeit des Systems; die Erdung kann auch kurzgeschlossen werden.
Ausgangsleistung: DC-DC-Wandler, 5 V bis 36 V, Dauerstrom 15 A bei normaler Temperatur, Leistung 400 W!!!Unter der Voraussetzung einer zusätzlichen Wärmeableitung kann der maximale Strom 30 A erreichen.
Produktgröße: 64 mm * 35 mm * 19,3 mm
Befestigungsloch: Durchmesser 3 mm
Arbeitstemperatur: -40° C ~ 85° C
Betriebsart
P1-Modus: Nachdem das Signal ausgelöst wurde, schaltet der MOS-Transistor die OP-Zeit ein und schaltet dann wieder aus; während der OP-Zeit erfolgt die folgende Vorgangsabfolge
P1.1: Das Signal wird erneut ausgelöst.
P1.2: Signal löst erneut eine Neuzuzeitung aus
P1.3: Das Signal löst erneut einen Reset aus, der MOS-Rohr wird getrennt und die Zeitmessung wird gestoppt.
P-2: Geben Sie das Auslösesignal, nachdem der MOS-Transistor die CL-Zeit abgelaufen hat, schaltet der MOS-Transistor die OP-Zeit ein.Nachdem die Zeitmessung abgeschlossen ist, wird der MOS-Transistor getrennt.
P3.1: Senden Sie das Auslösesignal. Nachdem der MOS-Transistor für die Zeit t1 aktiviert wurde, schaltet er sich für die Zeit t2 wieder aus. Anschließend wiederholt sich dieser Vorgang. Wird das Signal erneut gesendet, wird der MOS-Transistor wieder deaktiviert und die Zeitmessung wird gestoppt.Die Anzahl der Zyklen (LOP) kann eingestellt werden.
P3.2: Nach dem Einschalten ist kein Signal erforderlich, der MOS-Röhrenkreis schaltet sich für die OP-Zeit ein, für die CL-Zeit wieder aus, und wiederholt die oben genannten Aktionen; die Anzahl der Schleifen (LOP) kann eingestellt werden.
P-4: Signal-Haltefunktion: Wenn ein Auslösesignal vorhanden ist, wird die Zeitmessung zurückgesetzt und der MOS-Transistor bleibt eingeschaltet.Wenn das Signal verschwindet, wird der MOS-Transistor nach der Zeitmessung des OP-Verstärkers abgeschaltet.Während der Zeitmessung wird ein Signal erzeugt, und die Zeitmessung wird gestoppt.
Relais-Einrastmodus
AN: MOS-Röhre darf während der OP-Leitzeit leiten
