Motorantriebsregler BLDC Dreiphasiger DC Bürstenloser Hall-Motor-Treiber Motorplatine DC6-20V 60W Motorsteuerung mit PLC-Unterstützung 0-5V

Produktbeschreibung

Motorantriebsregler BLDC Dreiphasiger DC Bürstenloser Hall-Motor-Treiber Motorplatine DC6-20V 60W Motorsteuerung mit PLC-Unterstützung 0-5V
Merkmale
Dieser Treiber ist eine bürstenlose Hall-sensorlose Steuerplatine für Drehstromanwendungen.
Der Motor kann ohne Hall-Sensor normal funktionieren.
Mini-BLDC-Controller mit breitem Spannungsbereich 5-24V 3A, kleiner, eingebetteter, bürstenloser Hall-sensorloser Controller
Drehzahlregelung mit Potentiometer auf der Platine
Unterstützt PLC 0-5V analoge Signaldrehzahlregelung
Spezielle Anweisungen für die Benutzeroberfläche der Frontend-Steuerung
1.DIR Vorwärts- und Rückwärtslauf & BREMS-Bremse aktiv niedrig (Masse GND)
2.Das SC-Geschwindigkeitssignal wird lediglich an die Schnittstelle ausgegeben, ohne dass technische Unterstützung vorliegt.Wenn Sie Interesse haben, können Sie ein Oszilloskop verwenden, um die Wellenform zu untersuchen und so Methoden und Regeln zu finden.
3.Wenn Sie ein externes Potentiometer zur Geschwindigkeitsregelung benötigen, entfernen Sie bitte das ursprüngliche Potentiometer und verbinden Sie ein externes Potentiometer mit einem Kabel, sodass es direkt angeschlossen werden kann.Es gibt keine Anforderungen an die Größe des Potentiometers, und der Widerstandswert liegt zwischen 1 und 100 kΩ.

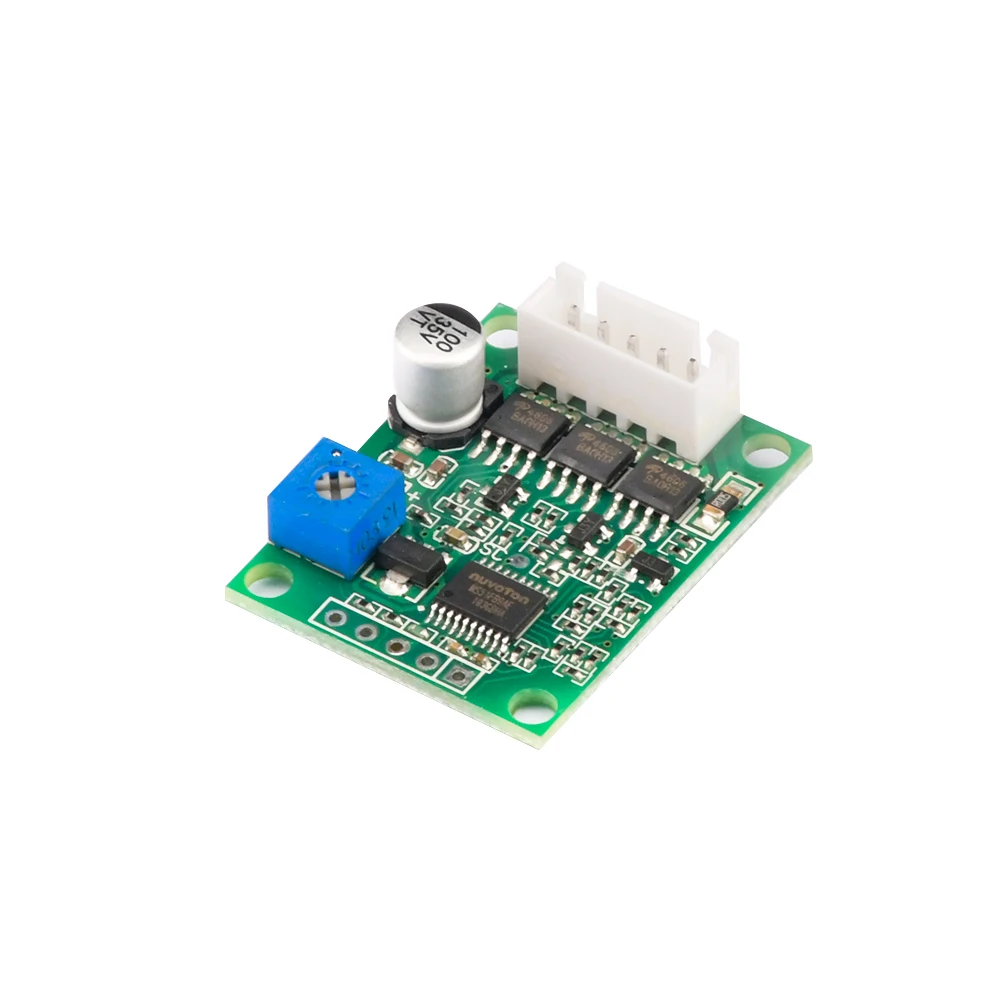

Das obige Bild zeigt das nicht-induktive (ohne Hall-Sensor) Modell.
Anweisungen zur Verwendung von nicht-induktiven Modellen
Der nicht-induktive Typ benötigt kein Hall-Sensor, und die Platine ist mit einem Potentiometer zur Geschwindigkeitsregelung ausgestattet.Verbinden Sie die drei Phasenleitungen des Motors und die beiden Stromleitungen.Es funktioniert, wenn es eingeschaltet ist, und kann verwendet werden, wenn Sie das Kabel anschließen.
Hinweis: Das Baby ist ein Produkt, das von der Firma eigenständig entwickelt wurde, und ein Schaltplan wird nicht bereitgestellt. Bitte entschuldigen Sie dies. Einige wichtige ICs auf der Anti-Kopier-Platine wurden abgeschliffen. Bitte machen Sie keine Fotos, wenn Sie das stört.

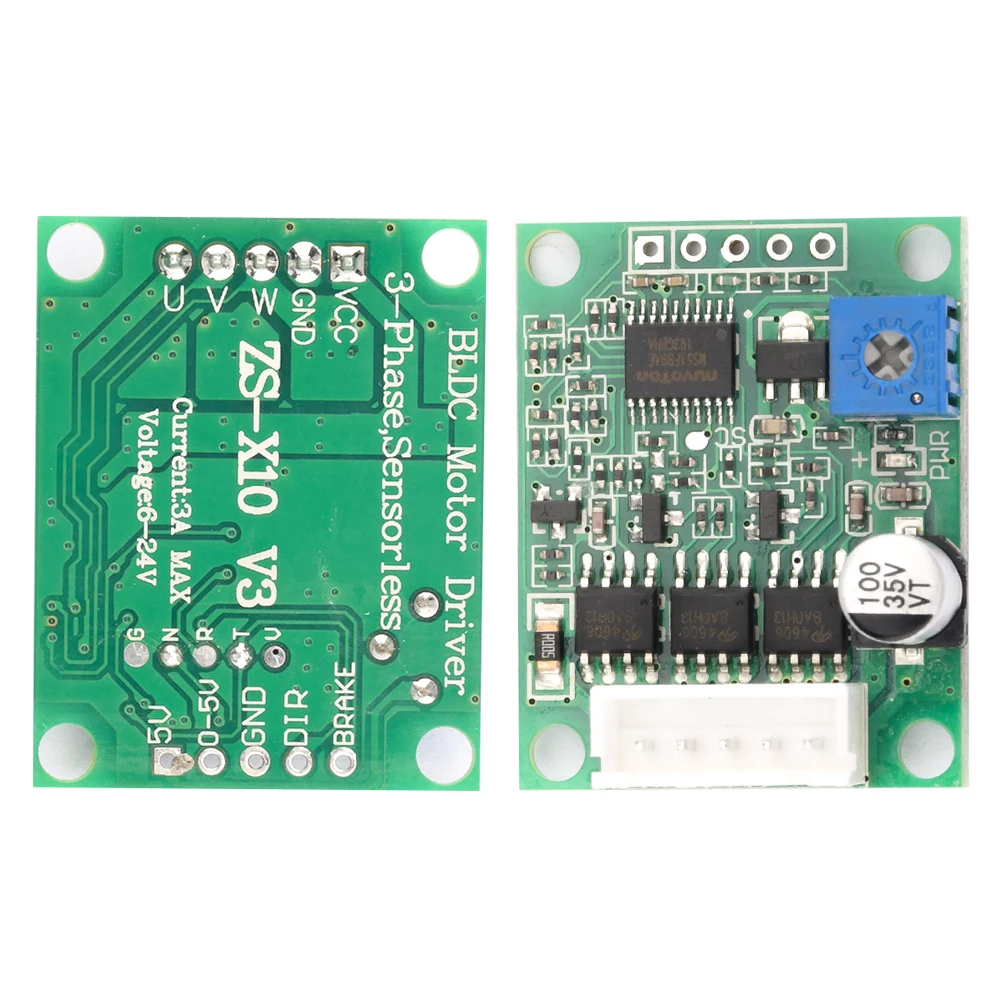

Schnittstellenbeschreibung
1.U V W Phasenleitungsausgang an den Motor angeschlossen
2.VCC GND Hauptstromversorgung (externe Gleichstromversorgung)
Produktparameter
Produktname: Dreiphasiger bürstenloser Hall-sensorloser DC-Treiber

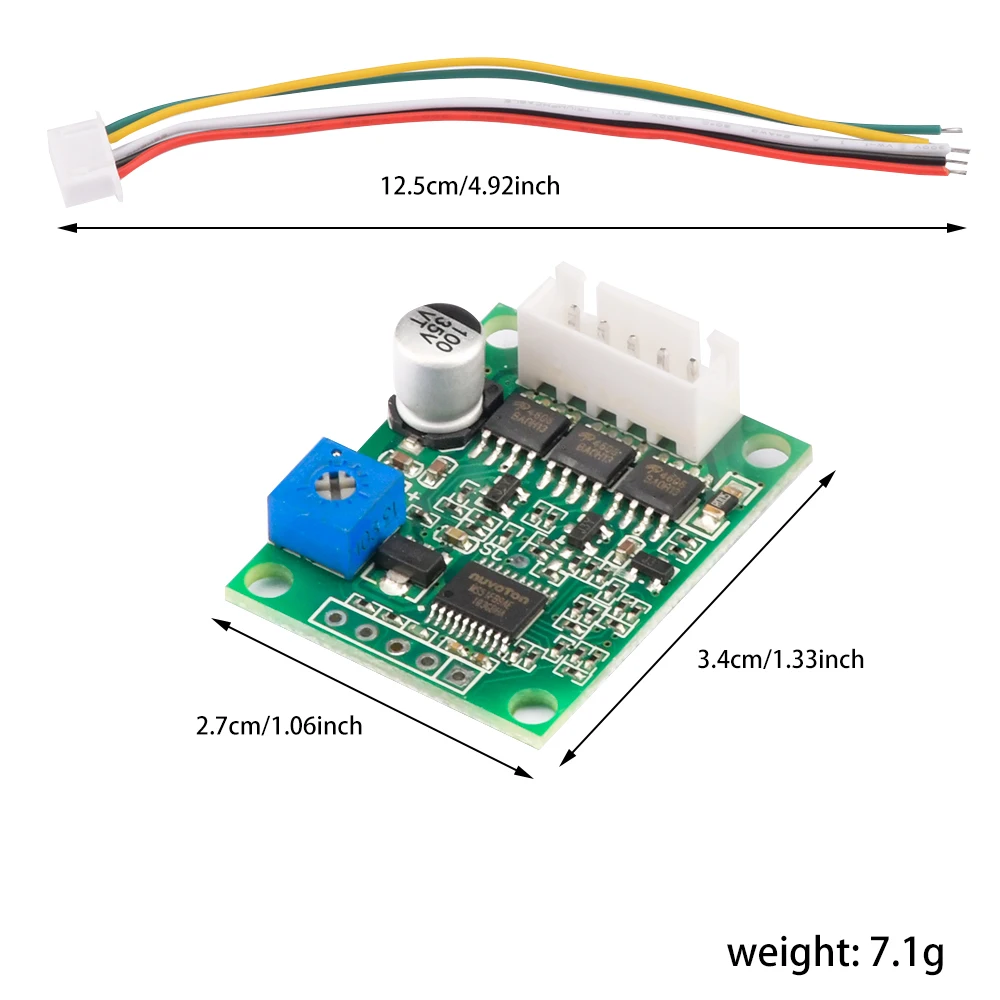

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Motor

Gleichstrommotor

Ursprung

CN (Herkunft)

Ist drahtlose Funktionalität enthalten?

Nein

Ist eine Batterie im Lieferumfang enthalten?

Nein

Hochbetriebenes Chemikalienunternehmen

Keine

Stromquelle

Gleichstrom

Stromversorgung

Gleichstrom

Zertifizierung

NONE

Farbe

Grün

Modellnummer

Motor Drive Controller

Condition

New

Type

Motor Drive Controller

Key Word

DC6-20V 60W Controller
