1-5 Stück Buck-Boost-Modul DC 3-20V auf 1,2-18V Spannungsregelung Stromversorgung für Solarpanels Lithiumbatterie mit Strombegrenzung

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

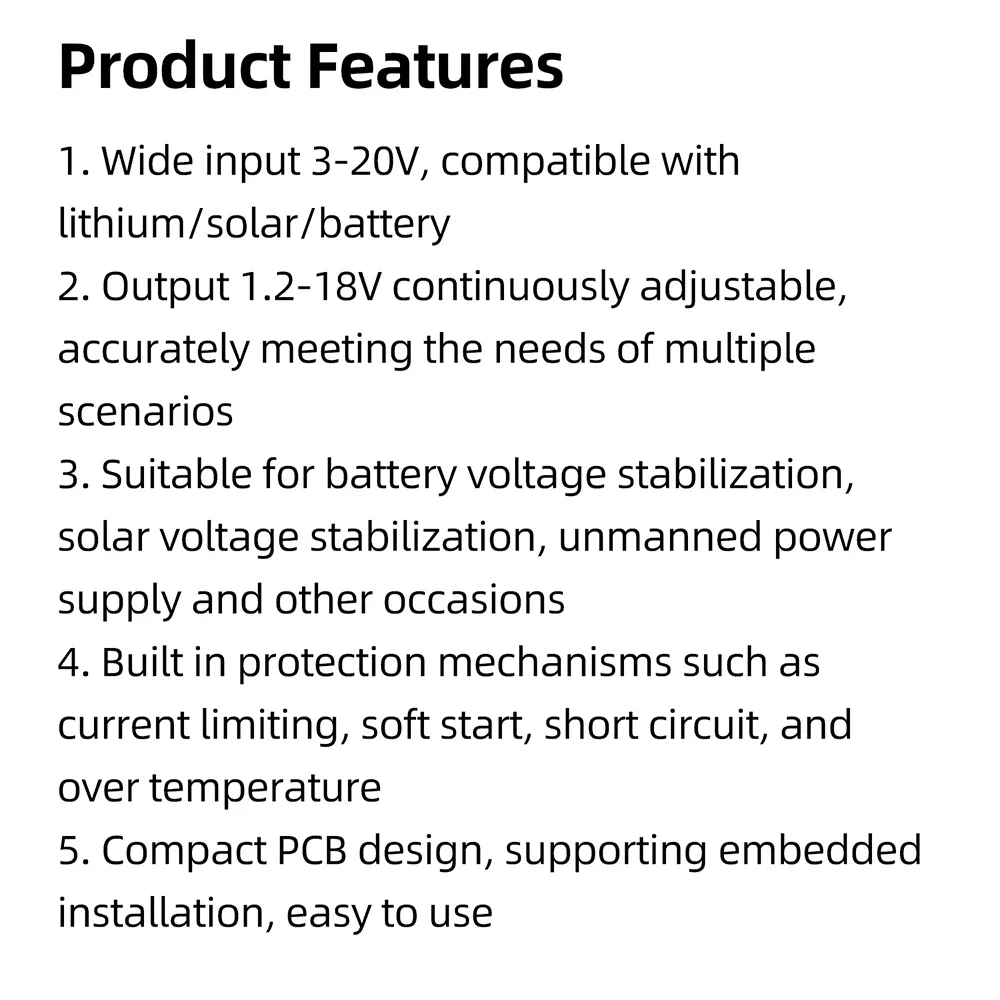

Merkmale

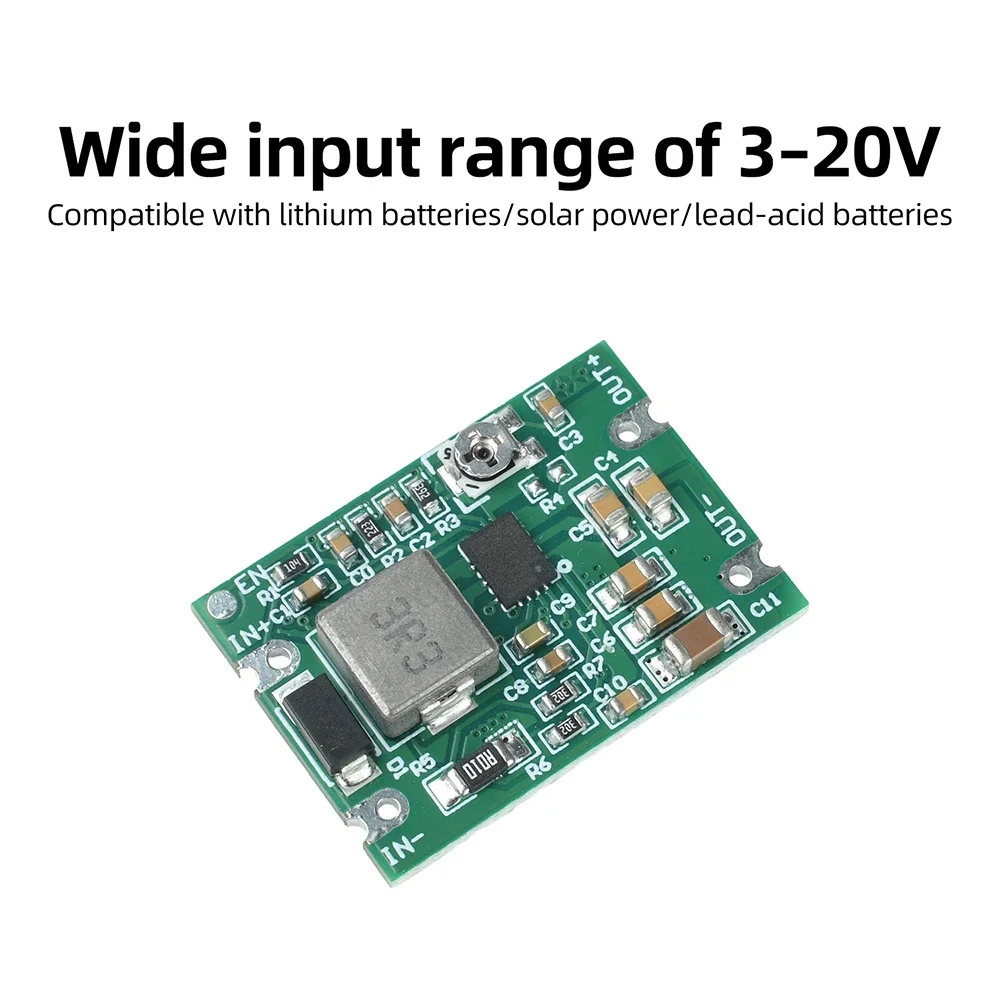

1.Großer Eingangsbereich von 3–20V, kompatibel mit Lithiumbatterien, Solarpanelen und Speicherbatterien

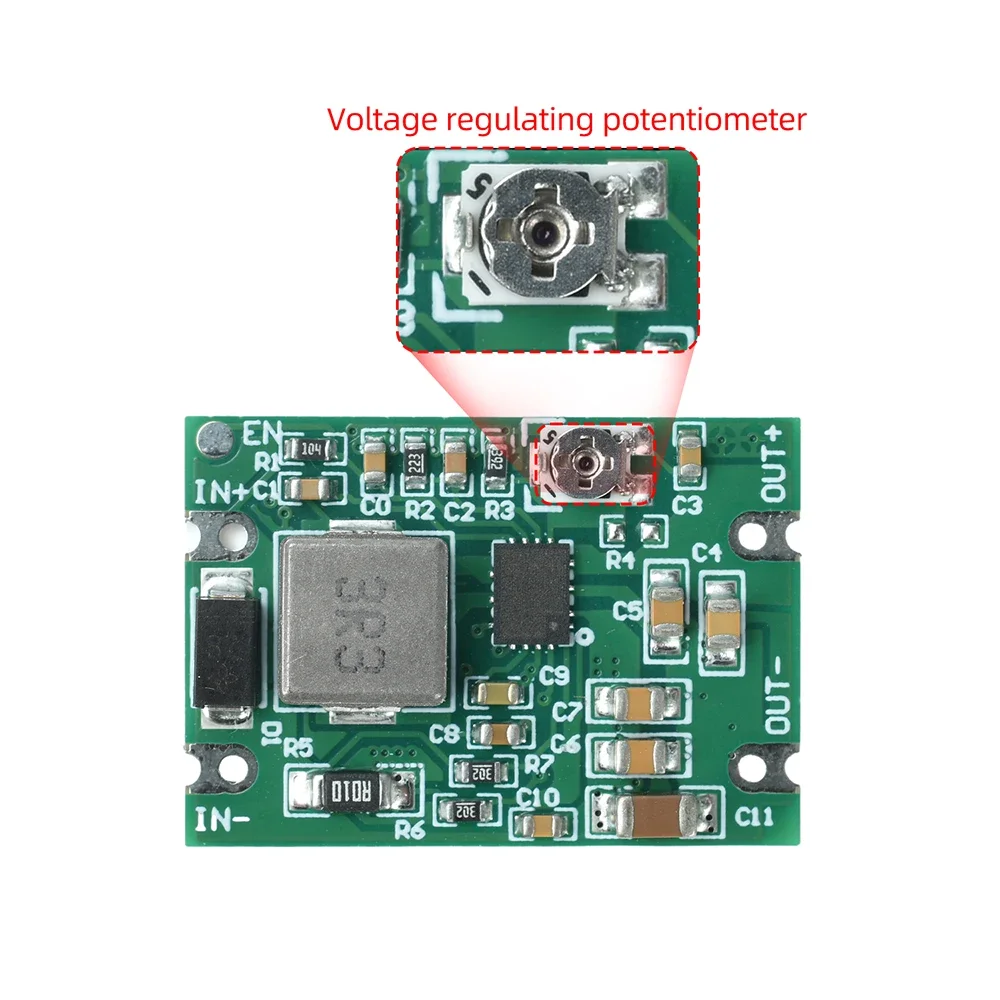

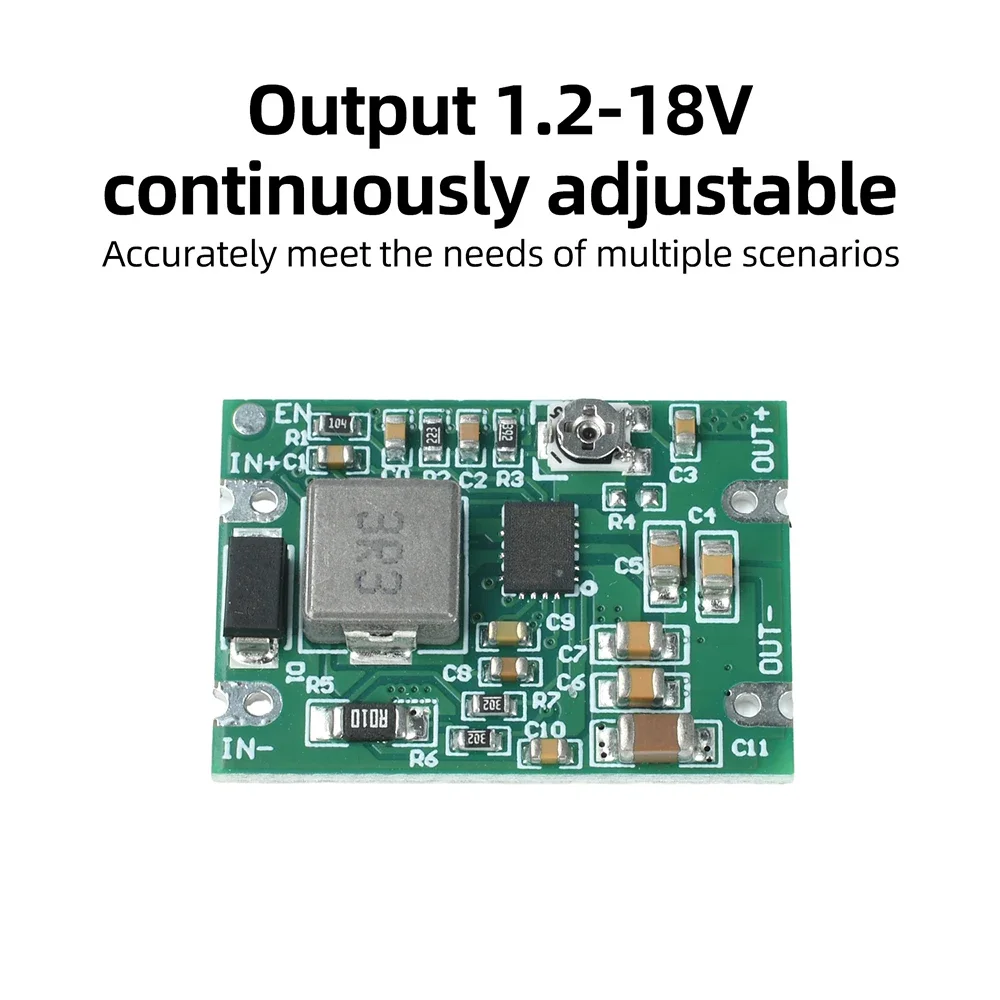

2.Stufenlos einstellbare Ausgangsspannung von 1,2–18V, die die Anforderungen verschiedener Szenarien präzise erfüllt

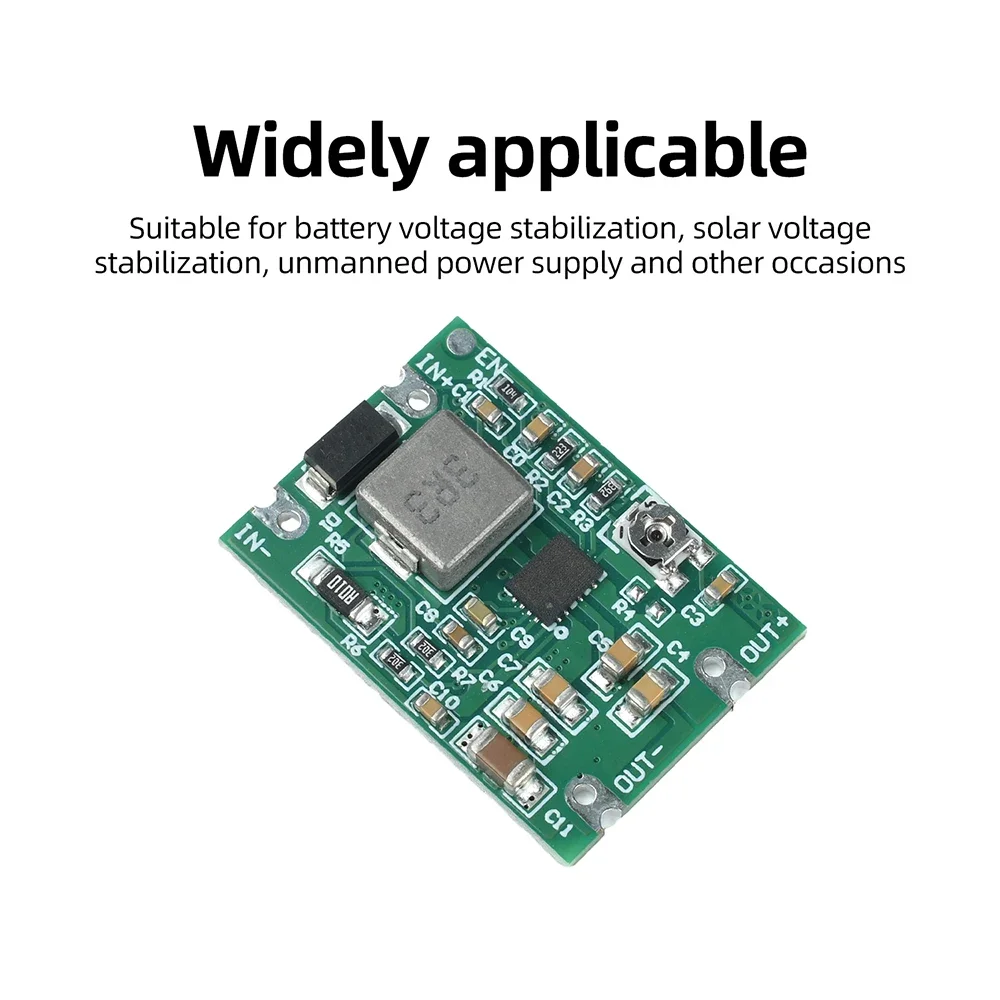

3.Geeignet für die Spannungsregelung von Batterien, die Regelung von Solarstrom und für ungesteuerte Stromversorgungsanwendungen.

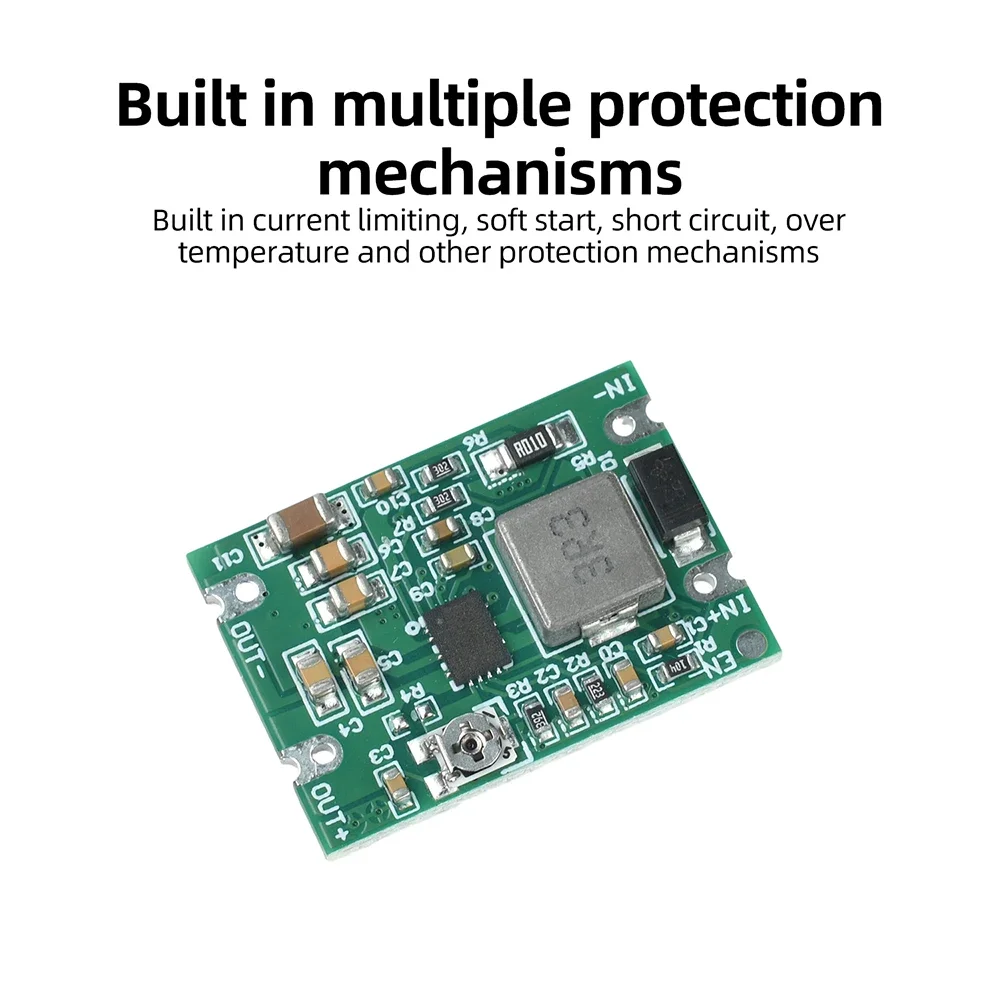

4.Integrierte Schutzmechanismen, darunter Strombegrenzung, Sanftanlauf, Kurzschlussschutz und Übertemperaturschutz

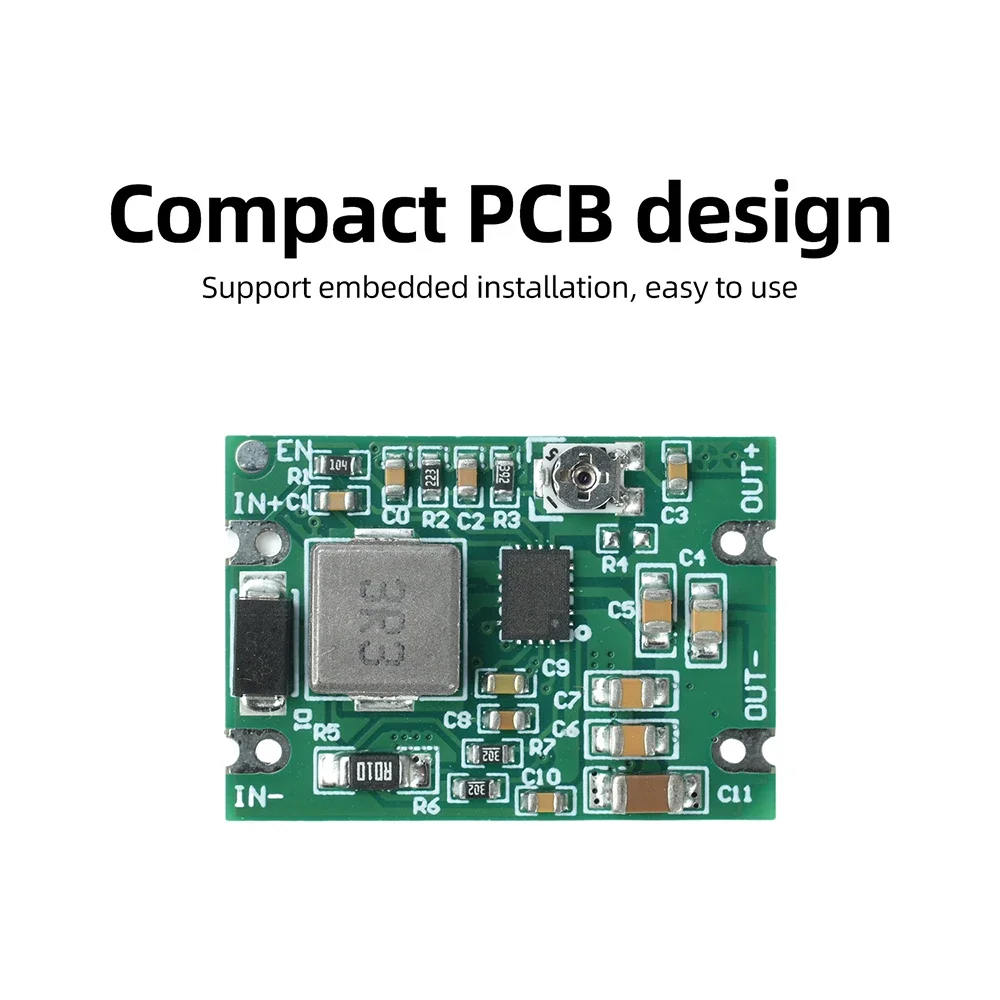

5.Das kompakte Leiterplattendesign ermöglicht eine einfache Einbettung und eine unkomplizierte Handhabung.

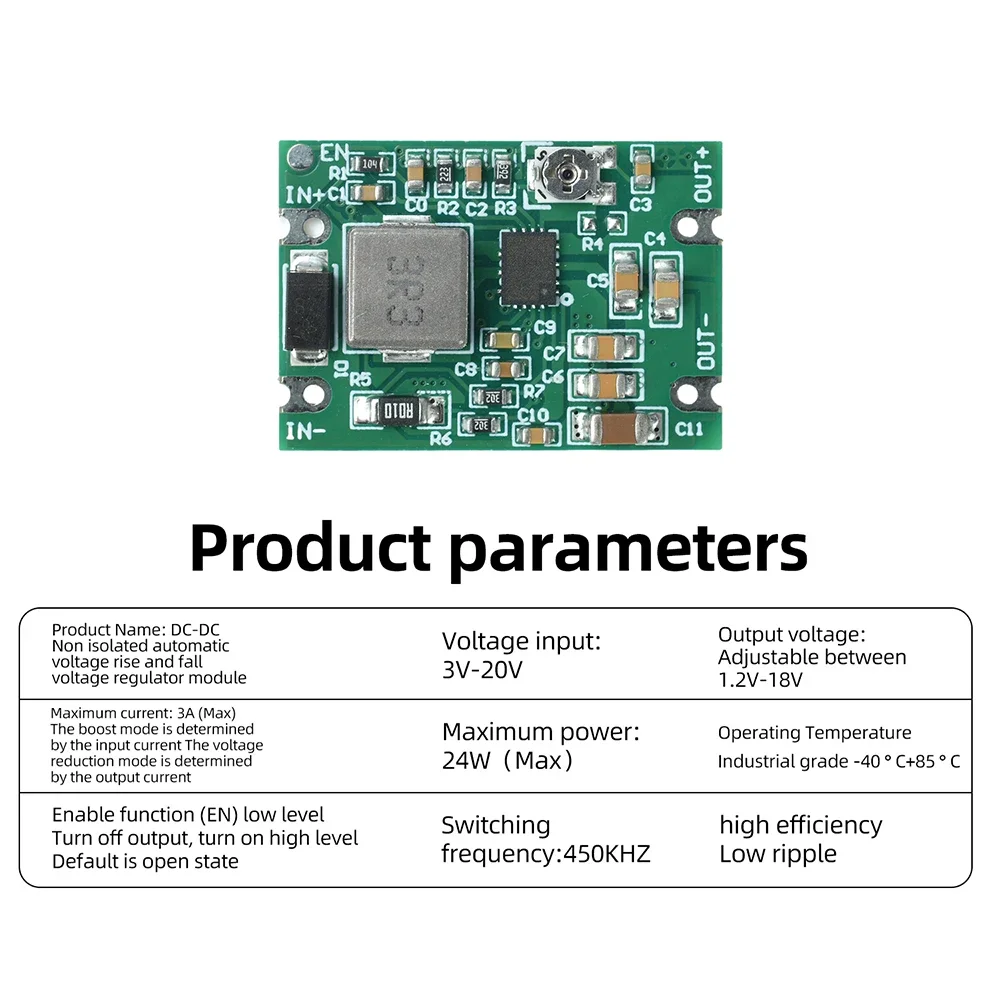

Parameter

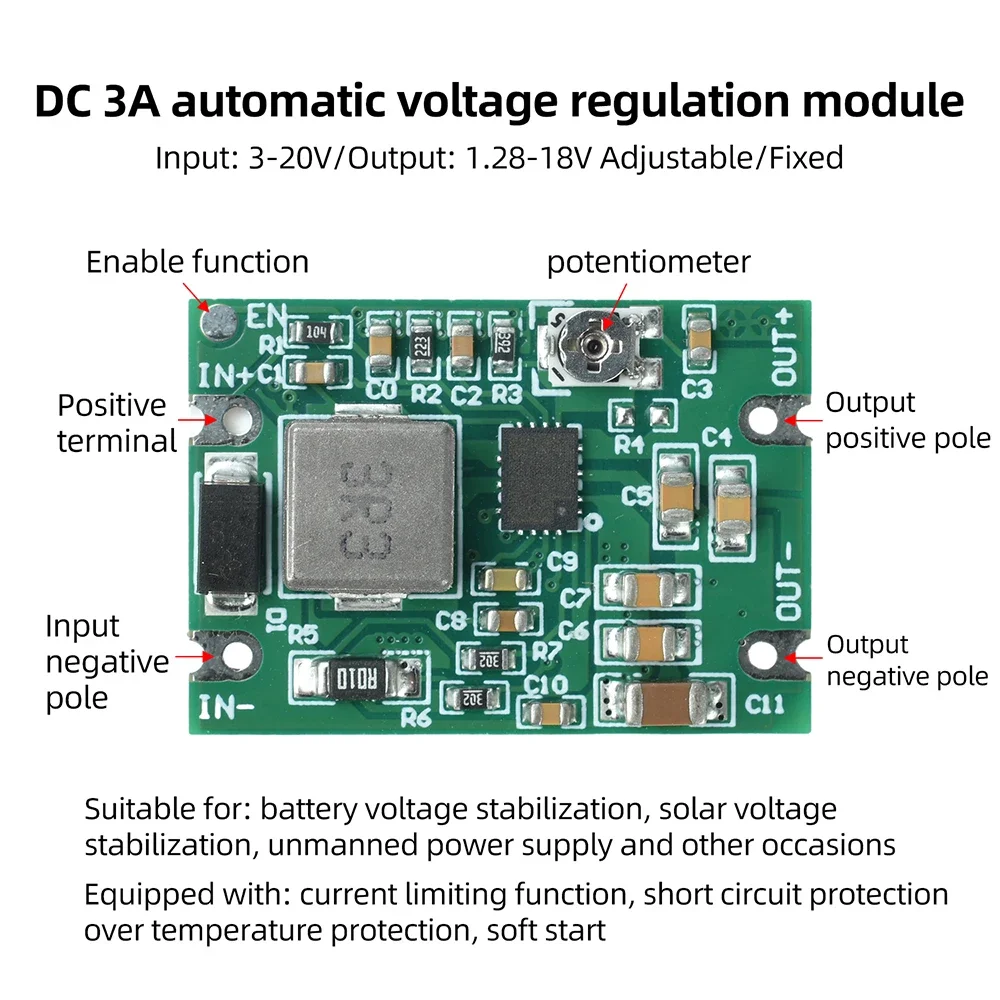

Produktname: DC-DC nicht isoliertes automatisches Step-Up/Step-Down Spannungsreglermodul
Eingangsspannung: 3V–20V
Ausgangsspannung: Einstellbar zwischen 1,2 V und 18 V
Maximaler Strom: 3A (Max.); bestimmt durch den Eingangsstrom im Aufwärtswandlermodus und durch den Ausgangsstrom im Abwärtswandlermodus
Maximale Leistung: 24W (Max)
Betriebstemperatur: Industriequalität –40°C bis +85°C
Schaltfrequenz: 450 kHz
Hohe Effizienz, geringe Welligkeit
Funktion aktivieren (EN): Niedriger Pegel schaltet den Ausgang aus; hoher Pegel schaltet ihn ein.Der Standardzustand ist eingeschaltet.

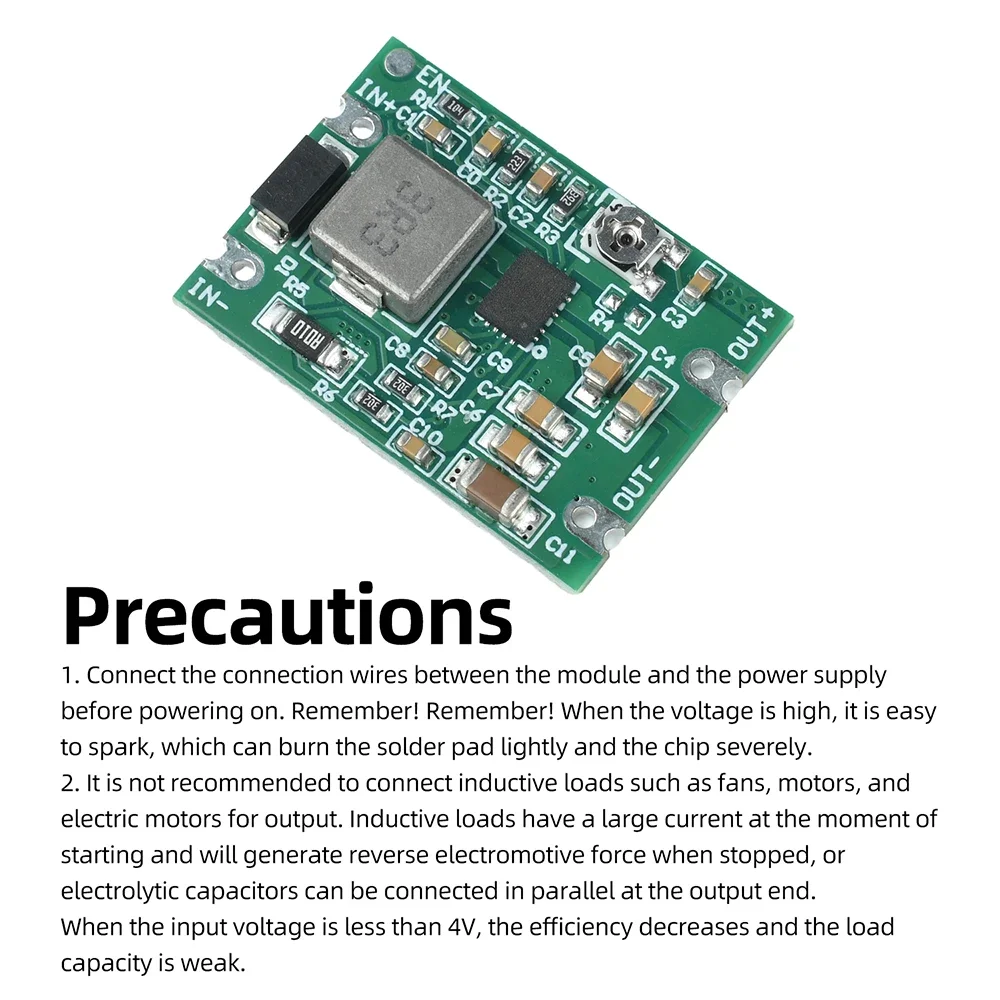

Vorsichtsmaßnahmen
1.Schließen Sie das Modul zuerst an die Stromversorgung an und schalten Sie dann die Stromzufuhr ein.Denken Sie daran!Denken Sie daran!(Hohe Spannungen können Funken erzeugen, die die Kontaktflächen im besten Fall verbrennen oder im schlimmsten Fall den Chip beschädigen können.)
2.Es wird nicht empfohlen, induktive Lasten wie Ventilatoren, Motoren oder Elektromotoren an den Ausgang anzuschließen.Induktive Lasten ziehen beim Einschalten einen hohen Einschaltstrom und erzeugen beim Abbremsen eine Gegenemf; alternativ kann ein Elektrolytkondensator parallel an die Ausgangsklemmen geschaltet werden.
3.Wenn die Eingangsspannung unter 4 V liegt, sinkt der Wirkungsgrad und die Belastbarkeit wird reduziert.
