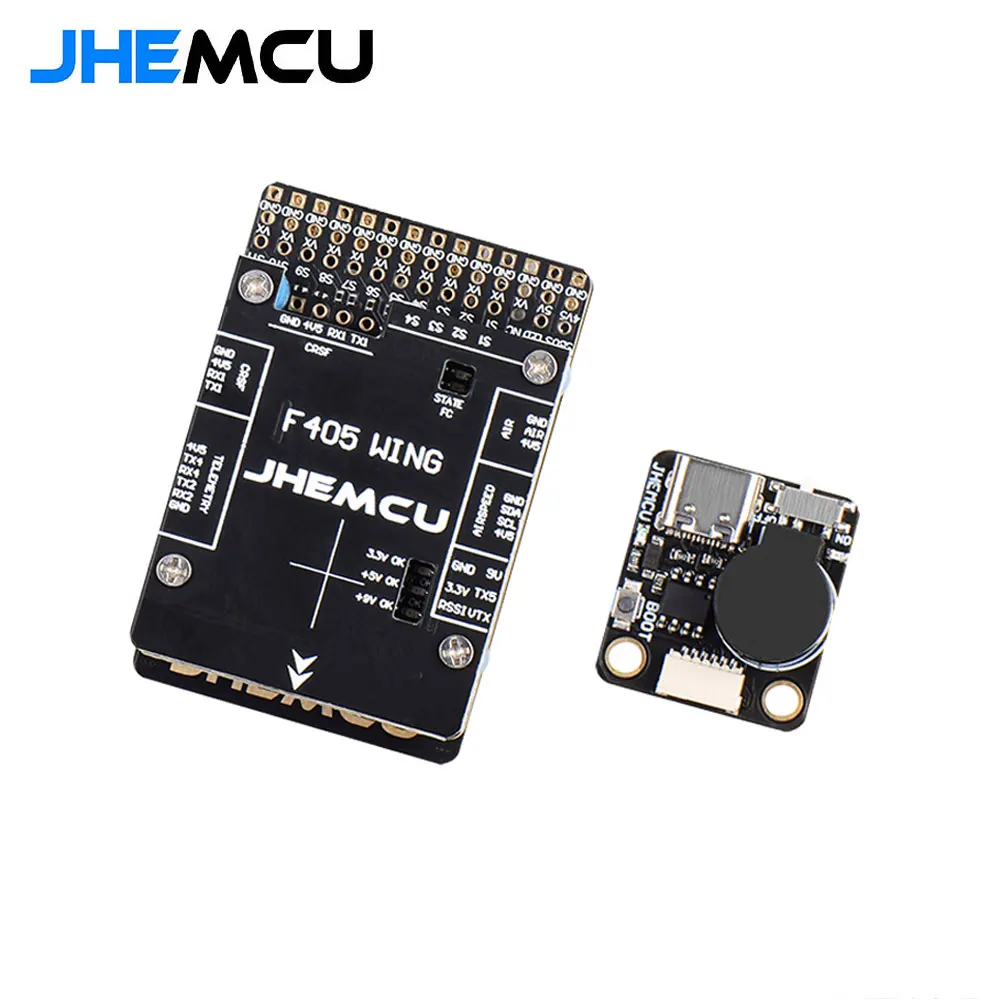

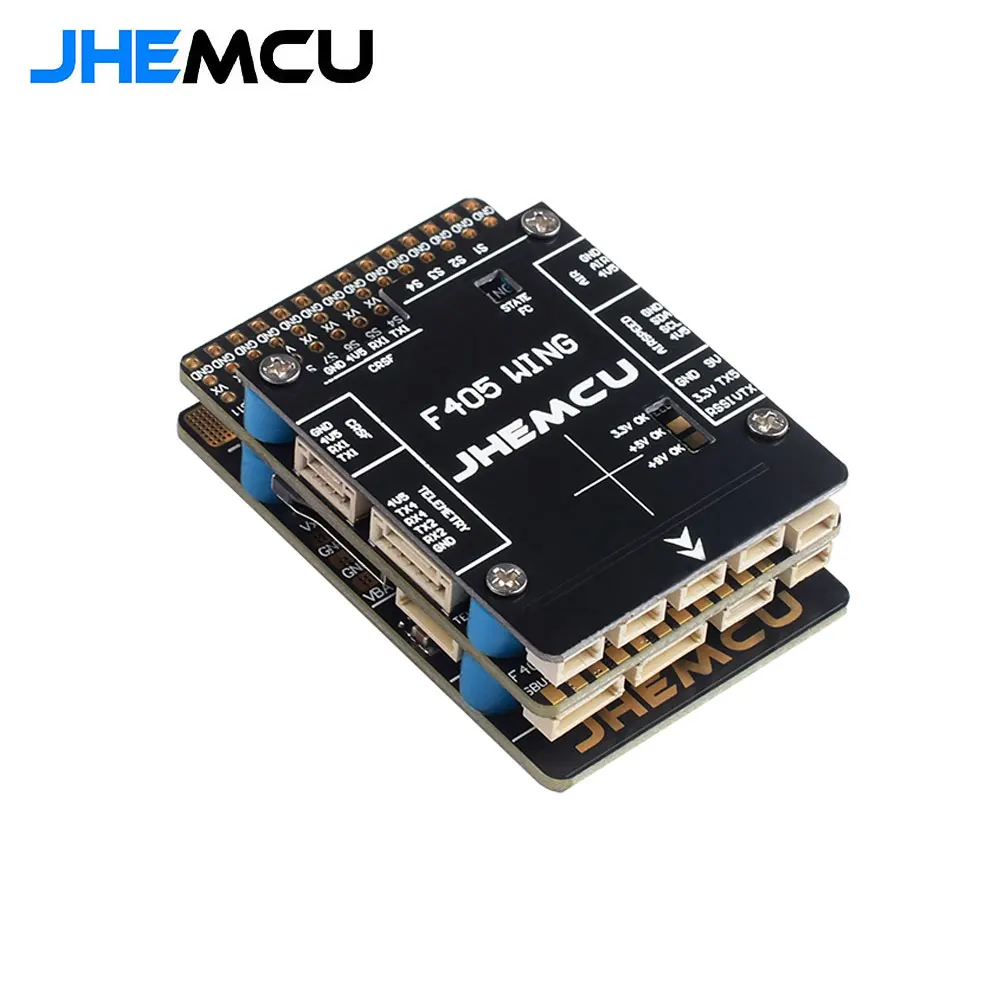

JHEMCU F405 Wing INAV FC ICM-42688P Baro OSD MicroSD Blackbox 5V 8A BEC 10PWM 6UART für FPV Starrflügler Flugflügel

Produktbeschreibung

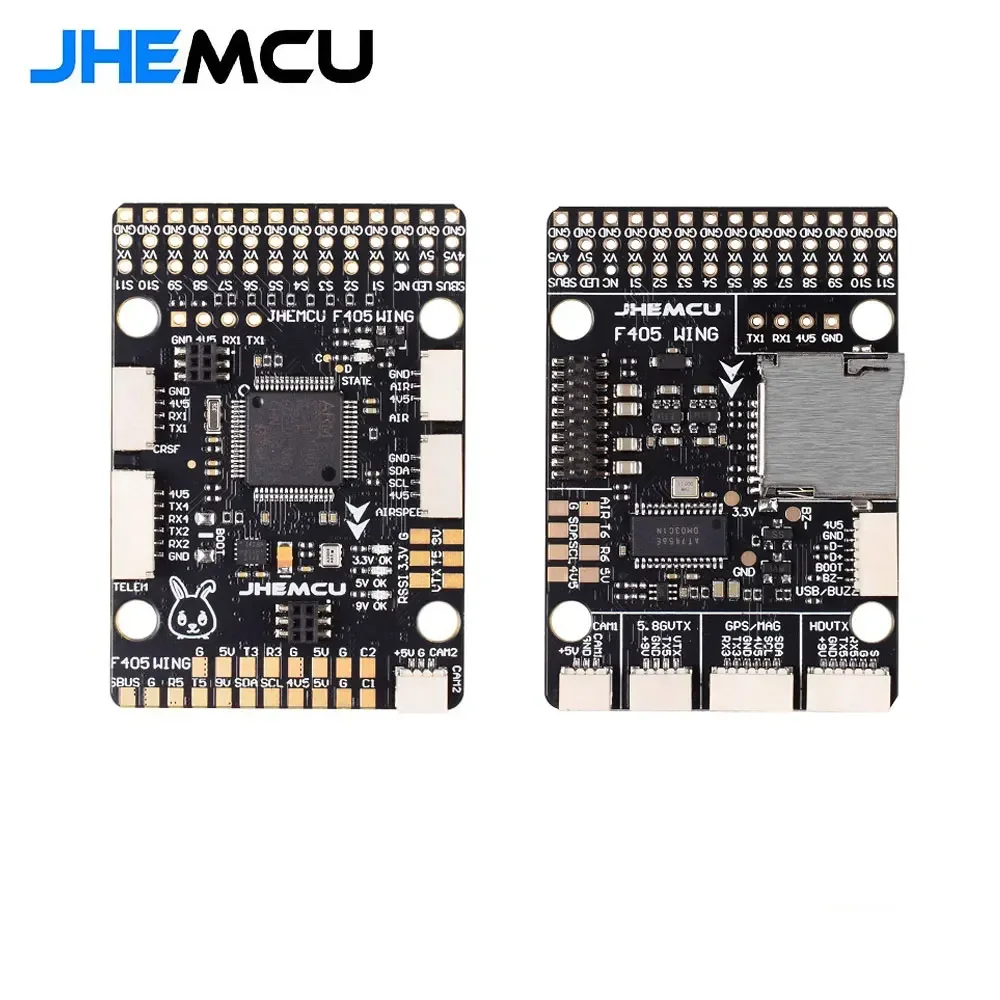

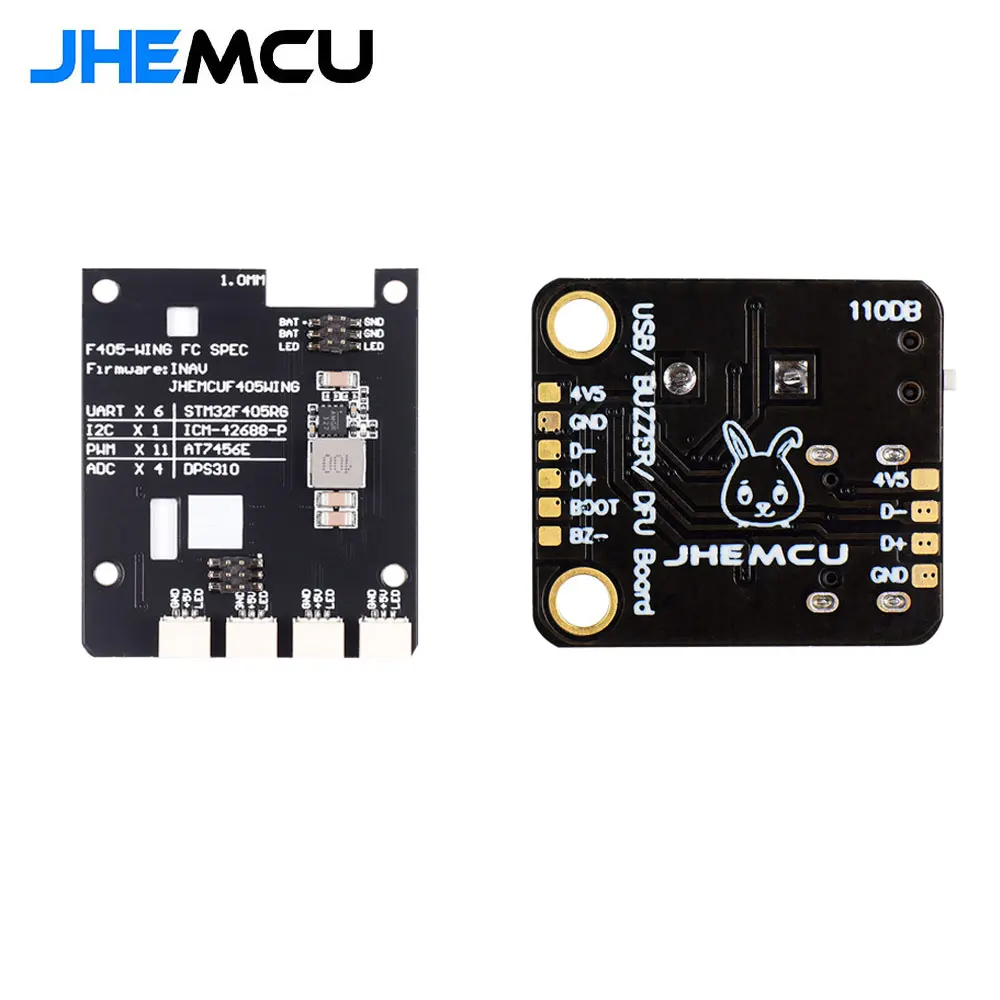

Die Hauptsteuerung verwendet einen F405-Chip, 1 MB Flash-Speicher, verfügt über eine umfangreiche Schnittstelle und bietet eine Vielzahl von Funktionen.Integrierter TF-Kartenhalter, Barometer, Gyroskop, OSD, reservierte Schnittstellenbuchse, kann eingesteckt oder angelötet werden.Mit PDB-Platine für hohe Stromstärken, integrierte Amperemeter-Erfassung.Standardmäßig liefert der 5-V-BEC-Servo-Ausgang 8 A; über die Jumper-Pads des PDB kann er auch auf 6 V/6,5 A bzw. 7,4 V/6 A eingestellt werden.Ein 5-V-BEC ist ebenfalls in der PDB integriert, um den Flugcontroller mit Strom zu versorgen, und ein 9-V-BEC, um die Kartierungsfunktion zu betreiben (kann auf 12 V umgeschaltet werden).Es ist ein zusätzlicher 3,3-V-LDO-Spannungsregler reserviert.Auf der LED-Platine befindet sich eine separate 5-V-BEC-Spannungsregelung, die an vier WS2812-LED-Streifen angeschlossen werden kann. Das Steuersignal wird von der LED-Leiste auf dem F405 bereitgestellt.Die erweiterte USB-Schnittstellenplatine verfügt über eine BOOT-Taste und einen 110-dBm-Summer mit einem Schalter zum Ausschalten.

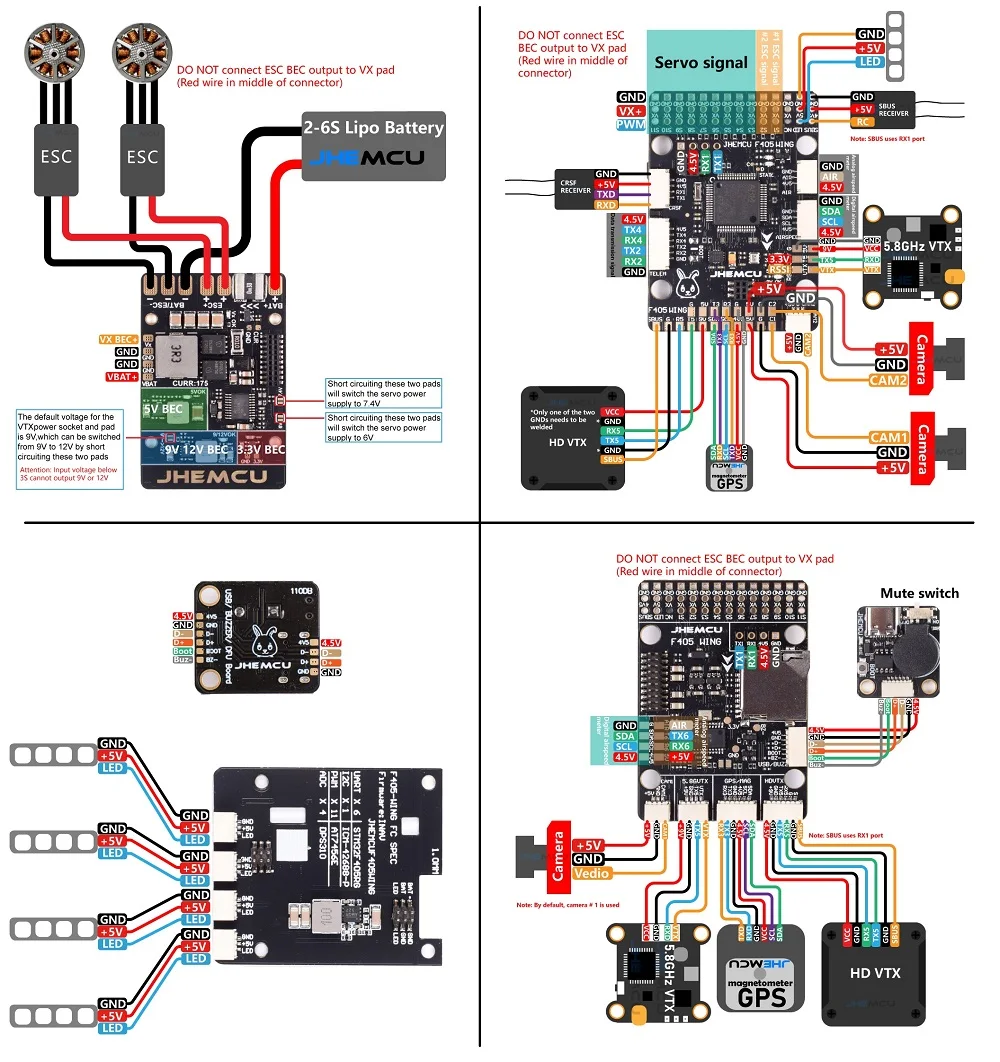

Hinweis: Da sowohl die 6-polige Steckleitung der USB-Schnittstellenplatine als auch die Leitung am O3-Endstück 6-polig sind, achten Sie beim Anschließen unbedingt auf die Art der Leitung und vermeiden Sie es, sie falsch einzustecken, um eine Beschädigung der Flugsteuerung oder des O3-Geräts zu verhindern.Die 6P-Leitung der USB-Platine ist die, die die grüne Farbe aufweist.
CPU: STM32F405RG
Sensor: ICM-42688-P

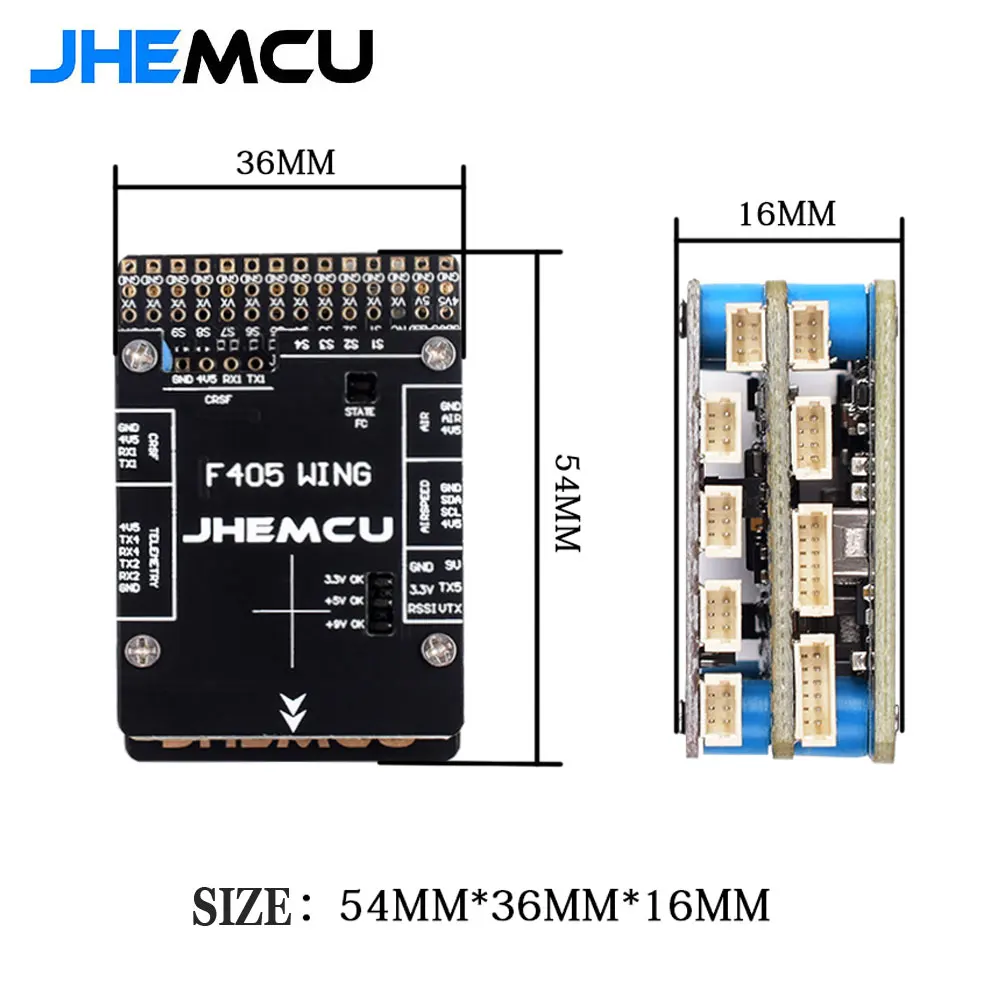

Größe: 54*36*16MM
Firmware-Version: INAV JHEMCUF405WING.HEX
Schwarze Box: TF-Karte vom Kunden mitgeliefert
Barometer: Unterstützung
OSD: Unterstützung
IIC: Unterstützung
UART: 6

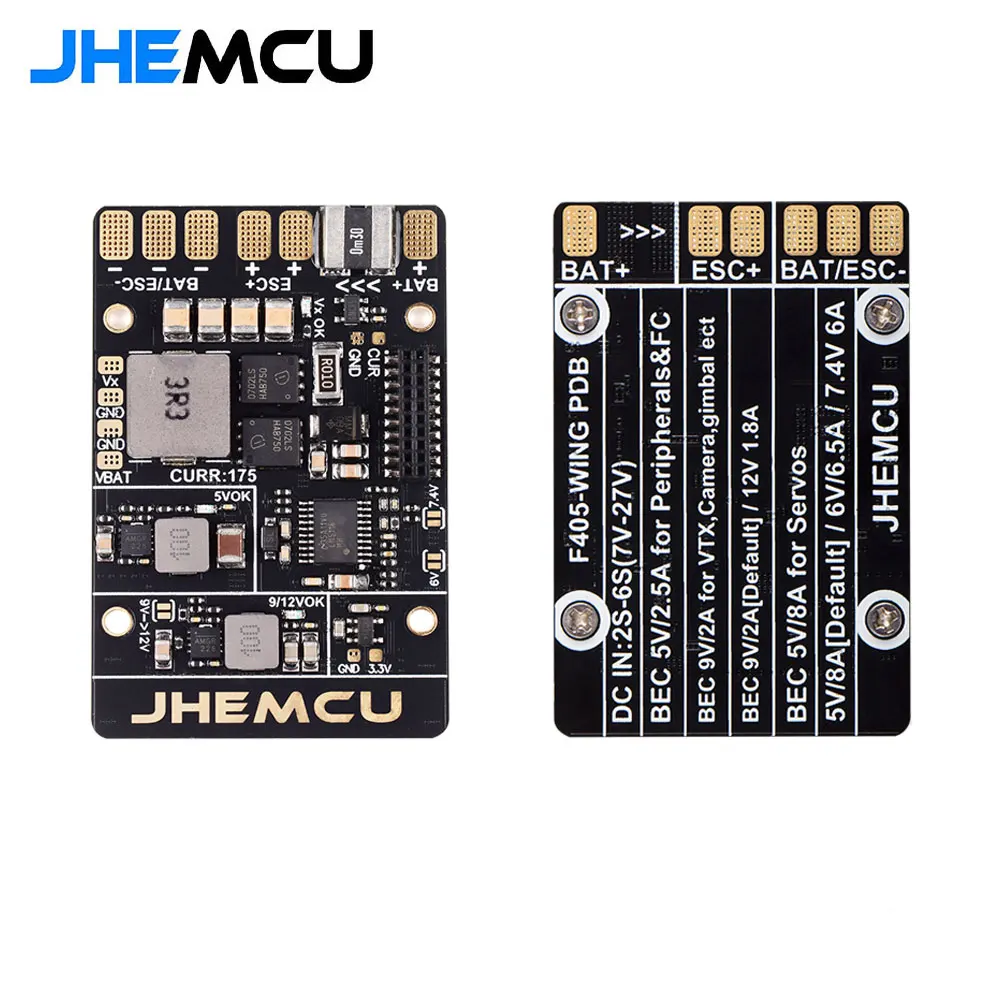

BEC: 5V/8A für Servo (umschaltbar 6V/6,5A, 7,4V/6A)
5V/2,5A für die Flugsteuerung, 9V/2A für die Kartierung (umschaltbar 12V/1,8A)
3,3V LDO 450mA
Kartierung: Unterstützt analoge Kartierung, unterstützt O3 und andere HD-Himmelseiten
Empfänger: SBUS, IBUS, DSM2, DSMX, TBS, ELRS, CRSF usw.
Unterstützt programmierbare WS2812-LEDs
Unterstützt Summer
Integrierter Spannungs- und Stromsensor
